    Artikel Nr.: LY1-12.5/3(S)

    LY1-12.5/3(S)STECKBAR MEHRPOLIG SPD

    Beschreibung：

    lassl-Klassell-Typ 1-Typ 2
    Ort der Verwendung: Hauptverteilerschränke
    Schutzart: L-PE, N-PE
    Überspannungsfestigkeit: lm, = bis zu 12,5 kA (10/350 μs)
    In= bis zu 20 kA (8 /20 μs)
    IEC/EN/UL-Kategorie: Klasse l+ll /Typ 1+2
    Schutzelemente: Hochenergie-MOV
    Gehäuse: Steckbares Design
    Einhaltung: lEC 61643-11:2011
    EN 61643-11:2012
    UL 1449 4. Auflage

    Jetzt zitieren

      Wir sind ein führendes 50kA 3-poliges AC-Überspannungsschutzgerät Hersteller, die Herstellung zuverlässiger Schutzvorrichtungen für dreiphasige TN-S- und TT-Netze. Als spezialisierte Werk, bieten wir OEM, Großhandelund Großeinkauf Lösungen für weltweite Kunden.

      Entworfen mit Graphit (C) Materialien und IP65 Abdichtung, Es ist langlebig und feuerfest. Die 35mm DIN-Schiene Die Konstruktion gewährleistet einfache Wartung und Austausch.

      Wir bieten SPDs der OEM-Marke und Versorgung in großen Mengen zum Fabrikpreis. Mit CE-Zertifizierung und eine 2 Jahre Garantie, bietet dieses Modell einen zuverlässigen und erschwinglichen Schutz für dreiphasige Geräte.

      Anwendbare Szenarien / Anwendungsindustrien

      Unser 3P SPD wird gebaut mit MOV ZnO und GDT (Neongas) Hybridtechnologie, die sowohl eine hohe Überspannungsfestigkeit als auch einen stabilen Isolationswiderstand gewährleistet. Ideal für industrielle Automatisierung, Solarsystemeund Leistungsschalttafeln, Er entlädt sicher bis zu 50 kA Überspannungen pro Phase.



      ■ Technische Daten
      IEC Elektrisch 75 150 275 320 385 440
      AC-Nennspannung (50/60Hz) Uo/ Un 60 V 120 V 230 V 230 V 230 V 400 V
      Maximale kontinuierliche Betriebsspannung (AC) Uc 75 V 150 V 275V 320 V 385 V 440 V
      Nenn-Entladestrom (8/20 μs) Unter 20 kA 20 kA 20 kA 20 kA 10 kA 10 kA
      Maximaler Entladestrom (8/20 μs) Imax 50 kA 50 kA 50 kA 50 kA 50 kA 50 kA
      Impuls-Entladestrom (10/350 μs) Iimp 12,5 kA 12,5 kA 12,5 kA 12,5 kA 10 kA 10 kA
      Spezifische Energie W/R 39 kJ/Ω 39 kJ/Ω 39 kJ/Ω 39 kJ/Ω 25 kJ/Ω 25 kJ/Ω
      Laden Sie Q 6,25 As 6,25 As 6,25 As 6,25 As 5 Wie 5 Wie
      Spannung Schutzniveau Nach oben 0,7 kV 1 kV 1,5 kV 1,6 kV 1,8 kV 2 kV
      Reaktionszeit tA < 25 ns
      Vorsicherung (max) 315 A / 250 A gG
      Kurzschlussstrom-Nennwert (AC) ISCCR 25 kA / 50 kA
      TOV Widerstandsfähigkeit 5s UT 114 V 180V 335V 335V 335V 580V
      TOV 120min UT 114 V 230V 440V 440V 440V 765V
      Modus Widerstandsfähig Sicheres Versagen Sicheres Versagen Sicheres Versagen Sicheres Versagen Sicheres Versagen
      UL Elektrisch
      Maximale kontinuierliche Betriebsspannung (AC) MCOV 75 V 150 V 275 V 320 V 385 V 440 V
      Spannung Schutzart VPR 300 V 600 V 900 V 1200 V 1350 V 1500 V
      Nenn-Entladestrom (8/20 μs) Unter 20 kA 20 kA 20 kA 20 kA 20 kA 20 kA
      Kurzschlussstrom-Nennwert (AC) SCCR 100 kA 200 kA 150 kA 150 kA 150 kA 200 kA
      Mechanik und Umwelt
      Betriebstemperaturbereich Ta -40ºF bis +158ºF [-40ºC bis +70ºC]
      Zulässige Betriebsfeuchtigkeit RH 5%...95%
      Atmosphärischer Druck und Höhe 80k Pa ... 106k Pa / -500 m...... 2000 m
      Klemmenschrauben-Drehmoment Mmax 39,9 Ibf-in [4,5 Nm]
      Leiterquerschnitt (max) 2 AWG (massiv, verseilt) / 4 AWG (flexibel)
      35 mm² (massiv, verseilt) / 25 mm² (flexibel)
      Montage 35 mm DIN-Schiene, EN 60715
      Grad des Schutzes IP 20 (eingebaut)
      Material des Gehäuses Thermoplast: Löschgrad UL 94 V-0
      Thermischer Schutz Ja
      Betriebszustand/Störungsanzeige Grün ok / Rot defekt
      Fernbedienbare Kontakte (RC)
      RC-Schaltleistung
      RC-Leiter Querschnitt (max)      		 Optional
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (massiv) / 1,5 mm²(massiv)

      ■ Interne Konfiguration

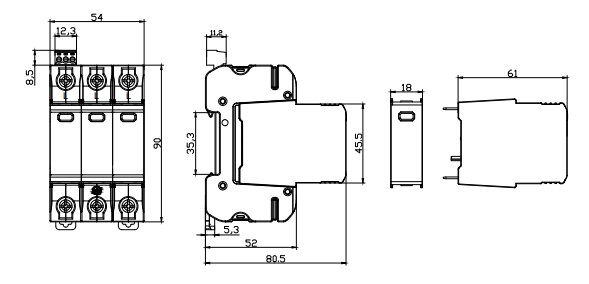

      ■ Abmessungen und Verpackung

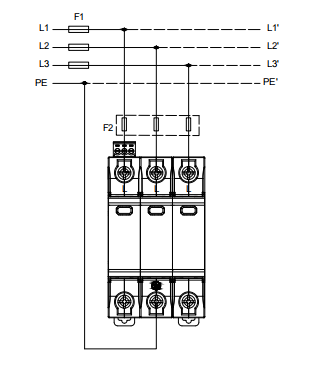

      ■ Anschlussschema

      FAQ für LY1-12.5/3(S)PLUGGABLE MULTI-POLE SPD

      1. Was sind die Vorteile des mehrpoligen SPD LY1-12.5/3(S)?
      Diese mehrpolige Konstruktion bietet koordinierter Überspannungsschutz für mehrphasige Wechselstromsysteme, und ist damit ideal für dreiphasige Stromnetze.

      2. Ist das steckbare Modul austauschbar?
      Ja, jedes Schutzmodul ist vollständig steckbar, was einen schnellen Austausch ohne Änderung der festen Basisverkabelung ermöglicht.

      3. Welche Überspannungsschutztechnologie wird verwendet?
      Das EPPD stützt sich auf MOV-Varistor-Schutz, ideal für den Umgang mit sich wiederholenden AC-Transienten.

      4. Entspricht das Produkt den IEC-Sicherheitsnormen?
      Unbedingt. Es wird hergestellt unter IEC 61643-11:2011 / EN 61643-11:2022, mit CE- und TUV-Zertifizierung.

      5. Für welche typischen Anwendungen wird dieses mehrpolige SPD verwendet?
      Es ist geeignet für APC-Schränke, industrielle Schalttafeln, Verteilerschränke in Fabriken und Netzeinspeisungen in gewerblichen Gebäuden.

      6. Bieten Sie OEM/ODM-Großaufträge an?
      Ja, als professionelle Fabrik unterstützen wir OEM, ODM, Großhandelsaufträge und kundenspezifische Produktkonfigurationen.

      7. Gibt es einen Indikator für den Schutzstatus?
      Ja, jedes steckbare Modul verfügt über ein übersichtliches Anzeigefenster zur Statusüberwachung in Echtzeit.
