    Artikel Nr.: LY1-B25/1(S)

    LY1-B25/1(S)MONOBLOCK EINPOLIG SPD

    Beschreibung：

    Klasse - Klasse - Typ 1 - Typ 2
    Ort der Verwendung: Hauptverteilerschränke
    Netzwerk-Systeme: TN-S, TN-C, TT
    Modus des Schutzes: L-PE/N-PE
    Überspannungsfestigkeit: Limp= 25 kA (10/350 μs)
    Ln= 25 kA (8 /20 μs)
    lEC/EN Kategorie: Klasse l+ll /Typ 1+2
    Schutzelemente: Hochenergie-MOV
    Gehäuse: Monoblock-Bauweise
    Einhaltung: lEC 61643-11:2011
    EN 61643-11:2012

    Jetzt zitieren

      Als professional AC surge protective device manufacturer, we supply high-quality 100kA 1 pole SPD designed for industrial and residential power systems. This model uses advanced graphite arc gap and MOV ZnO materials, providing superior lightning and surge protection performance.
      Our SPD is built with PVC/PA66/PBT flame-retardant housing and fully complies with IEC 61643-11:2011 / EN 61643-11:2022 standards. Certified with CE and TUV, it ensures reliability and durability even under harsh environments.

      Als factory-based OEM/ODM supplier, we offer wholesale, bulk buy, and in bulk orders for distributors worldwide. Choose our 100kA 1 pole AC surge protective device to enhance the stability and safety of your power distribution systems.

      Applicable scenarios / Application industries

      The product supports 35mm DIN rail installation, ideal for AC power systems, solar inverter panelsund combiner boxes.



      ■ Technische Daten
      IEC Elektrisch 150 275 320 385 440
      AC-Nennspannung (50/60Hz) Uo/ Un 120 V 230 V 230 V 230 V 400 V
      Maximale kontinuierliche Betriebsspannung (AC) Uc 150 V 275V 320 V 385 V 440 V
      Nenn-Entladestrom (8/20 μs) Unter 25kA
      Maximaler Entladestrom (8/20 μs) Imax 100kA
      Impuls-Entladestrom (10/350 μs) Iimp 25kA
      Spezifische Energie W/R 156 kJ / Ω
      Laden Sie Q 12,5 As
      Spannung Schutzniveau Nach oben 1 kV 1,5 kV 1,6 kV 1,8 kV 2 kV
      Reaktionszeit tA < 25 ns
      Vorsicherung (max) 315 A gL / gG
      Kurzschlussstrom-Nennwert (AC) ISCCR 50 kA
      TOV Widerstandsfähigkeit 5s UT 180V 335V 335V 335V 580V
      TOV 120min UT 230V 440V 440V 440V 765V
      Anzahl der Ports 1
      Mechanik und Umwelt
      Betriebstemperaturbereich Ta -40ºF bis +158ºF [-40ºC bis +70ºC]
      Zulässige Betriebsfeuchtigkeit RH 5%…95%
      Atmosphärischer Druck und Höhe 80k Pa ... 106k Pa / -500 m...... 2000 m
      Klemmenschrauben-Drehmoment Mmax 39,9 Ibf-in [4,5 Nm]
      Leiterquerschnitt (max) 2 AWG (massiv, verseilt) / 4 AWG (flexibel)
      35 mm² (massiv, verseilt) / 25 mm² (flexibel)
      Montage 35 mm DIN-Schiene, EN 60715
      Grad des Schutzes IP 20 (eingebaut)
      Material des Gehäuses Thermoplast: Löschgrad UL 94 V-0
      Thermischer Schutz Ja
      Betriebszustand/Störungsanzeige Grün ok / Rot defekt
      Fernbedienbare Kontakte (RC)
      RC-Schaltleistung
      RC-Leiter Querschnitt (max)      		 Optional
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (massiv) / 1,5 mm²(massiv)

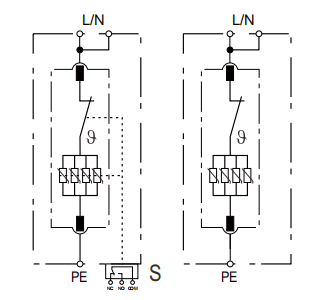

      ■ Internal Configuration

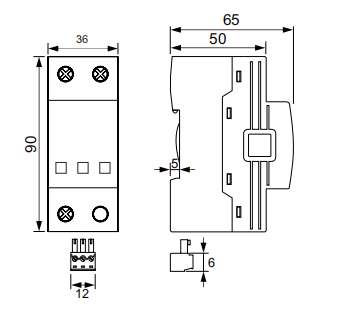

      ■ Dimensions & Packaging

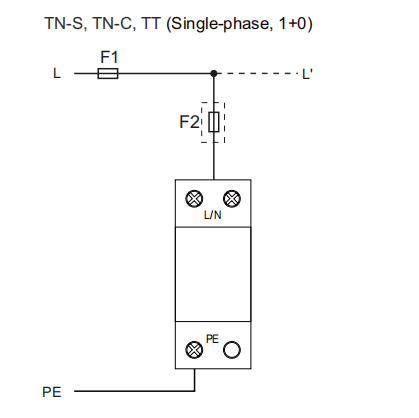

      ■ Connection Diagram

      FAQ for LY1-B25/1(S) MONOBLOCK Single-Pole SPD

      1. What electrical systems is this SPD suitable for?
      This single-pole SPD (LY1-B25/1(S)) supports L-PE or N-PE protection and is compatible with TN-S, TN-C, and TT low-voltage networks. It is installed mainly on the incoming side of main distribution boards in residential, commercial, and industrial applications. It meets Type 1 + Type 2 (Class I + II) surge protection requirements.

      2. What is the surge discharge capability of this SPD?
      The device provides a 25 kA (10/350 μs) impulse current (Iimp), 25 kA nominal discharge current (In, 8/20 μs), and a maximum discharge current (Imax) up to 100 kA. This ensures reliable protection even under strong lightning-induced surges.

      3. Will the SPD affect the normal power supply during operation?
      No. Under normal voltage conditions, the internal MOV components remain in a high-impedance state and do not interfere with the electrical system. The SPD activates only when a transient overvoltage occurs, safely diverting surge energy to ground.

      4. Is the SPD compatible with all voltage levels?
      The LY1-B25/1(S) supports operating voltages (Uc) from 150 V to 440 V AC (50/60 Hz), suitable for common single-phase 230 V and three-phase 400 V systems. Ensure your system voltage matches the rated voltage of the SPD before installation.

      5. Does this SPD have a service life? How should it be maintained?
      Yes. MOV-based SPDs naturally degrade after multiple surge events. This model features a status indicator (Green = OK / Red = Fault). If the indicator shows a fault, the SPD should be replaced immediately. For critical systems, periodic inspection every 1–2 years is recommended.

      6. What standards and certifications does this SPD comply with?
      The product is fully compliant with IEC 61643-11:2011 / EN 61643-11:2012 surge protection standards, ensuring safety and global engineering applicability.

      7. Do you support OEM/ODM or private-label customization?
      Yes. This model supports full OEM/ODM customization, including housing design, labeling, branding, packaging, and parameter configuration. Bulk and wholesale orders are available for distributors and project integrators.
