    Artikel Nr.: LY1-C40/4(S)

    LY1-C40/4(S) ÜBERSPANNUNGSSCHUTZGERÄT

    Beschreibung：

    1)2) und 3)4) sind dasselbe Produkt mit unterschiedlicher Typenbezeichnung
    Mit "+1″ haben MOV und GDT, Schutzmodus (TN-S, TT),
    Ohne "+1″ nur MOV, Schutzmodus (TN-S, TN-C)
    Mit "S": mit potentialfreiem Fernmeldekontakt
    Ohne "S": haben keinen potentialfreien Fernmeldekontakt
    Gerätelänge ist 90mm, Höhe ist 81mm, Breite von 1P bis 4P (18, 36, 54, 72)mm

    Jetzt zitieren

      Unser 40kA 4-poliges AC-Überspannungsschutzgerät bietet umfassenden Schutz für dreiphasig + Nullleiter (4P) Systeme.
      Die Nutzung von MOV ZnO Varistoren gewährleistet er eine zuverlässige Steuerung der Klemmspannung und eine hohe Überspannungsfestigkeit.
      Das robuste Gehäuse, gebaut aus PVC/PA66/PBT, erfüllt die Normen für industrielle Flammschutzmittel und Isolierung.
      Konform mit IEC 61643-11:2011 / EN 61643-11:2022, und genehmigt durch CE & TUV.
      Wir sind eine vertrauenswürdige Hersteller, Lieferant und Fabrik, und bietet OEM/ODM-Anpassung, Großhandelund bei Großaufträgen.

      Anwendbare Szenarien / Anwendungsindustrien

      Das Gerät unterstützt 35mm DIN-Schienenmontage, ideal für Industrielle Stromkästen, Sonnenschutzpaneeleund Verbindungskästen.

      ■ Technische Daten
      IEC Elektrisch75150275320385440
      AC-Nennspannung (50/60Hz)Uo/ Un60 V120 V230 V230 V230 V400 V
      Maximale kontinuierliche Betriebsspannung (AC)Uc75 V150 V275V320 V385 V440 V
      Nenn-Entladestrom (8/20 μs)Unter20 kA20 kA20 kA20 kA20 kA20 kA
      Maximaler Entladestrom (8/20 μs)Imax40 kA40 kA40 kA40 kA40 kA40 kA
      Spannung SchutzniveauNach oben0,4 kV1 kV11,5 kV1,6 kV1,8 kV2 kV
      Impulsstrom (10/350μs) Iimp (L-N)7kA
      ReaktionszeittA< 25 ns
      Vorsicherung (max)125 A gL / gG
      Kurzschlussstrom-Nennwert (AC)ISCCR25kA/50kA
      TOV Widerstandsfähigkeit 5sUT90V180V335V335V335V580V
      TOV 120minUT115V230V440V440V440V765V
      ModusWiderstandsfähigWiderstandsfähigSicheres VersagenSicheres VersagenSicheres VersagenSicheres Versagen
      Mechanik und Umwelt
      BetriebstemperaturbereichTa-40ºF bis +158ºF [-40ºC bis +70ºC]
      Zulässige BetriebsfeuchtigkeitRH5%...95%
      Atmosphärischer Druck und Höhe80k Pa ... 106k Pa / -500 m...... 2000 m
      Klemmenschrauben-DrehmomentMmax39,9 Ibf-in [4,5 Nm]
      Leiterquerschnitt (max)2 AWG (massiv, verseilt) / 4 AWG (flexibel)
      35 mm² (massiv, verseilt) / 25 mm² (flexibel)
      Montage35 mm DIN-Schiene, EN 60715
      Grad des SchutzesIP 20 (eingebaut)
      Material des GehäusesThermoplast: Löschgrad UL 94 V-0
      Thermischer SchutzJa
      Betriebszustand/StörungsanzeigeGrün ok / Rot defekt
      Fernbedienbare Kontakte (RC)
      RC-Schaltleistung
      RC-Leiter Querschnitt (max)      		Optional
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (massiv) / 1,5 mm²(massiv)

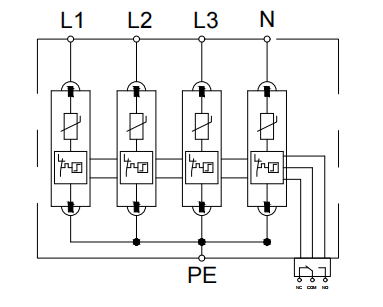

      ■ Interne Konfiguration

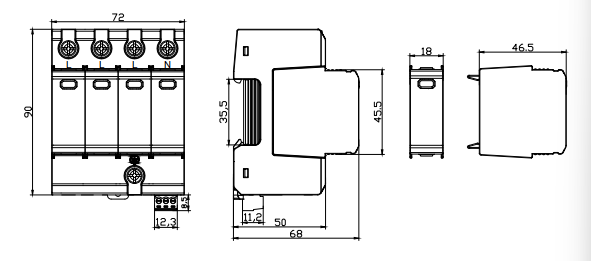

      ■ Abmessungen und Verpackung

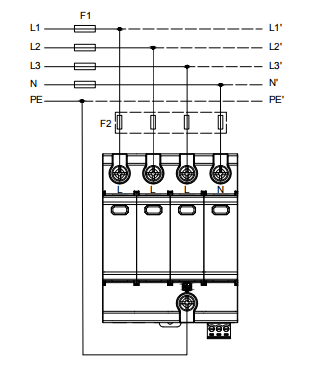

      ■ Anschlussschema

      FAQ für LY1-C40/4(S) SURGE PROTECTION DEVICE

      1. welche Art von Schutz bietet die LY1-C40/4(S)?
      Der LY1-C40/4(S) ist ein robustes AC-Überspannungsschutzgerät, das für Überspannungsschutz Typ 2 in Niederspannungs-AC-Systemen unter Verwendung von Hochleistungs-MOV-Modulen.

      2. ist dieses Produkt für private und gewerbliche Anlagen geeignet?
      Ja. Durch seine vielseitige Konstruktion eignet er sich für Haushalte, kommerzielle Schalttafeln, Bürogebäude und allgemeine Stromverteilungsumgebungen.

      3. welche Normen erfüllt das LY1-C40?
      Das Gerät wird wie folgt hergestellt IEC 61643-11:2011 / EN 61643-11:2022, und ist zertifiziert mit CE & TUV, um einen sicheren weltweiten Einsatz zu gewährleisten.

      4. welche Kernbestandteile werden in diesem EPPD verwendet?
      Sie verwendet MOV-Überspannungselemente mit hoher Überspannungsfestigkeit, entwickelt für Umgebungen mit häufigen Überspannungen.

      5. kann dieses SPD auf einer DIN-Schiene montiert werden?
      Ja, der LY1-C40/4(S) ist mit Standard-DIN-Schienen mit 35 mm Durchmesser kompatibel, was eine schnelle und bequeme Installation ermöglicht.

      Für welche Anwendungen ist das LY1-C40/4(S) am besten geeignet?
      Es wird häufig in Verteilertafeln, Wechselstromnetzen in gewerblichen Einrichtungen, industriellen Steuersystemen und zum Schutz empfindlicher Geräte eingesetzt.

      Unterstützen Sie die OEM/ODM-Fertigung für dieses Modell?
      Ja. Als professioneller Hersteller von Überspannungsschutzgeräten bieten wir OEM/ODM-Service, Massenproduktion, kundenspezifische Beschriftung und kundenspezifische elektrische Parameter.
