    Artikel Nr.: LY1-D20/1(S)+1

    LY1-D20/1(S)+1STECKBAR EINPOLIG SPD

    Beschreibung：

    Klasse ll -Klasse lll -Typ 2 -Typ 3
    Ort der Verwendung: Unterverteilerschränke
    Schutzart: L-N, N-PE
    Überspannungsfestigkeit: In = 10 kA (8/20 μs)
    IEC/EN/UL-Kategorie: Klasse ll+ll /Typ 2+3
    Schutzelemente: Hochenergie-MOV und GDT
    Gehäuse: Steckbares Design
    Einhaltung: lEC 61643-11:2011
    EN 61643-11:2012

    Jetzt zitieren

      Unser 20kA 1P+N GDT AC-Überspannungsschutzgerät kombiniert GDT + MOV ZnO Technologie, die eine koordinierte Entladeleistung für einphasige + neutrale Systeme.
      Es gewährleistet eine schnelle Reaktion auf Blitzüberspannungen und eine minimale Restspannung.
      Das Gehäuse verwendet PVC/PA66/PBT Materialien für Sicherheit, Isolierung und Haltbarkeit.
      Konform mit IEC 61643-11:2011 / EN 61643-11:2022, zertifiziert durch CE & TUV.
      Als Hersteller, Lieferant und OEM/ODM-Fabrik, bieten wir Großhandel, Großeinkaufund Optionen für die Massenproduktion für weltweite Vertriebshändler.

      Anwendbare Szenarien / Anwendungsindustrien

      Perfekt für Haussteuerungsanlagen, Solarsystemeund Verbindungskästen, installiert über 35mm DIN-Schiene.

      ■ Technische Daten
      IEC Elektrisch 75 150 275 320 385 440
      AC-Nennspannung (50/60Hz) Uo/ Un 60 V 120 V 230 V 230 V 230 V 400V
      Maximale kontinuierliche Betriebsspannung (AC) (L-N) Uc 75V 150 V 275 V 320 V 385V 440V
      (N-PE) Uc 255 V
      Nenn-Entladestrom (8/20 μs) (L-N) / (N-PE) Unter 10kV / 10kA
      Maximaler Entladestrom (8/20 μs) (L-N) / (N-PE) Imax 20 kA / 20 kA
      Spannung Schutzniveau (L-N) / (N-PE) Nach oben 0,2kV/1,5kV 0,6kV/1,5kV 1,3kV/1,5kV 1,5 kV/1,5 kV 1,5 kV/1,5 kV 1,8 kV/1,5 kV
      (N-PE) Ifi 100 ARMEN
      Reaktionszeit (L-N) / (N-PE) tA < 25 ns / < 100 ns
      Vorsicherung (max) 125 A gL/gG
      Kurzschlussstrom-Nennwert (AC) (L-N) ISCCR 10 kA
      TOV Widerstandsfähigkeit 5s (L-N) UT 90 V 180 V 335 V 335 V 335 V 580V
      TOV 120min (L-N) UT 115 V 230 V 440 V 440 V 440 V 765V
      Modus Widerstandsfähig Widerstandsfähig Sicheres Versagen Sicheres Versagen Sicheres Versagen Sicheres Versagen
      TOV Widerstandsfähigkeit 200ms (N-PE) UT 1200 V
      Mechanik und Umwelt
      Betriebstemperaturbereich Ta -40ºF bis +158ºF [-40ºC bis +70ºC]
      Zulässige Betriebsfeuchtigkeit RH 5%...95%
      Atmosphärischer Druck und Höhe 80k Pa ... 106k Pa / -500 m...... 2000 m
      Klemmenschrauben-Drehmoment Mmax 39,9 Ibf-in [4,5 Nm]
      Leiterquerschnitt (max) 2 AWG (massiv, verseilt) / 4 AWG (flexibel)
      35 mm² (massiv, verseilt) / 25 mm² (flexibel)
      Montage 35 mm DIN-Schiene, EN 60715
      Grad des Schutzes IP 20 (eingebaut)
      Material des Gehäuses Thermoplast: Löschgrad UL 94 V-0
      Thermischer Schutz Ja
      Betriebszustand/Störungsanzeige Grün ok / Rot defekt
      Fernbedienbare Kontakte (RC)
      RC-Schaltleistung
      RC-Leiter Querschnitt (max)      		 Optional
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (massiv) / 1,5 mm²(massiv)

      ■ Interne Konfiguration

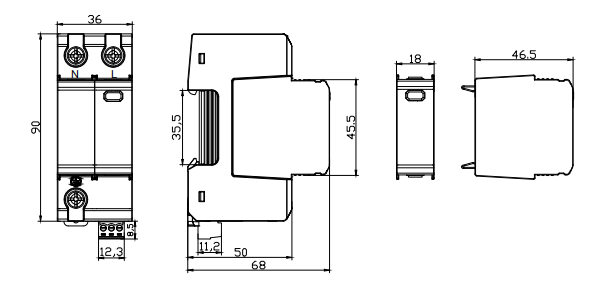

      ■ Abmessungen und Verpackung

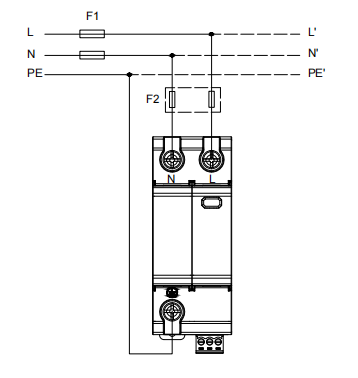

      ■ Anschlussschema

      FAQ für LY1-D20/1(S)+1PLUGGABLE SINGLE-POLE SPD

      1. Welche Art von SPD ist das LY1-D20/1(S)+1?

      Es ist ein einpolig Typ 2 steckbar SPD, und bietet kompakten AC-Überspannungsschutz in kleinen elektrischen Anlagen.

      2. Welche Technologie der Schutzkomponenten wird verwendet?

      Dieses Modell verwendet Überspannungsschutz auf MOV-Basis, für die schnelle Ableitung von Überspannungstransienten entwickelt.

      3. Ist das Modul leicht austauschbar?

      Ja. Die Plug-in-Design ermöglicht einen schnellen Austausch, ohne die Verkabelung zu entfernen.

      4. Was sind die wichtigsten Anwendungen?

      Er eignet sich für Hausverteiler, kompakte AC-Schaltkästen, Bürostromkreise und kommerzielle AC-Schutzpunkte.

      5. Entspricht es internationalen Sicherheitsstandards?

      Ja, das LY1-D20/1(S)+1 erfüllt die folgenden Anforderungen IEC/EN 61643-11 und ist zertifiziert mit CE/TUV.

      6. Enthält es eine Arbeitsstatusanzeige?

      Ja. A visuelles Statusfenster zeigt die Verfügbarkeit des Schutzes an.
