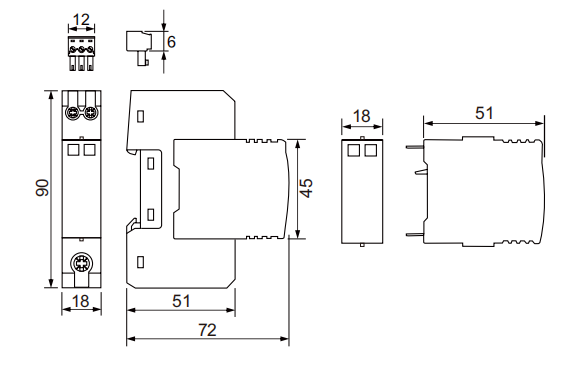

Kompakte Typ 2+3 AC Überspannungsschutz für 1P+N Systeme
LY1-D20M/1(S)+1 ist ein kompaktes, steckbares Typ 2+3 AC-Überspannungsschutzgerät in 1P+N-Ausführung für einphasige Systeme mit Neutralleiter. Die abgestimmte MOV- und GDT-Struktur bietet L-N- und N-PE-Schutz mit einem Nennableitstrom von 10 kA und einem maximalen Ableitstrom von 20 kA, während das kompakte Gehäuse Platz auf der DIN-Schiene spart.
Klasse II+III / Typ 2+3 nachgeschalteter Überspannungsschutz
Kompakte 1P+N-Konfiguration mit L-N- und N-PE-Schutz
Abgestimmte Hochenergie-MOV- und GDT-Schutztechnologie
Steckbare Module mit optischer Statusanzeige und optionalem Fernmeldekontakt
Geeignete Anwendungen
LY1-D20M/1(S)+1 eignet sich für kompakte einphasige Systeme mit Neutralleiter, die einen koordinierten Typ 2+3-Überspannungsschutz bei begrenztem Platz auf der DIN-Hutschiene erfordern.
Wohnpanels
Für kompakte Wohnungsverteiler und einphasige Haushaltsverteiler.
Kompakte Steuerungen
Geeignet für kleine Maschinensteuerungen, Automatisierungsschaltschränke, HLK-Paneele und kompakte Gerätekästen.
USV & Telekommunikationsstromversorgung
Dient dem Schutz von USV-Eingängen, Telekommunikations-Stromversorgungen, Kommunikationsgeräten und empfindlichen elektronischen Lasten.
Solar-Wechselrichter AC-Boxen
Für einphasige Wechselrichter-Anschlusskästen auf der AC-Seite, sofern die gewählte Uc-Bemessungsspannung der Systemspannung entspricht.
FAQ
Häufig gestellte Fragen zur Auswahl des kompakten steckbaren AC-Überspannungsschutzgeräts Typ 2+3 vom Typ LY1-D20M/1(S)+1.
Wofür wird LY1-D20M/1(S)+1 verwendet?
LY1-D20M/1(S)+1 dient dem Überspannungsschutz in der Unterverteilung und Endverteilung von kompakten einphasigen Wechselstromsystemen mit Neutralleiter. Es begrenzt transiente Überspannungen durch koordinierte L-N- und N-PE-Schutzpfade.
Handelt es sich bei LY1-D20M/1(S)+1 um einen mehrpoligen dreiphasigen Überspannungsschutz (SPD)?
Nein. LY1-D20M/1(S)+1 ist ein kompakter 1P+N-Überspannungsschutz für einphasige Systeme mit Neutralleiter. Die vorherige Beschreibung, die sich auf ein dreiphasiges mehrpoliges System bezog, ist nicht zutreffend.
Handelt es sich hierbei um einen SPD vom Typ 2 oder Typ 3?
LY1-D20M/1(S)+1 ist als Klasse II+III / Typ 2+3 klassifiziert und eignet sich somit für den koordinierten Überspannungsschutz in nachgeschalteten Bereichen und der Endverteilung.
Welche Schutztechnologie wird verwendet?

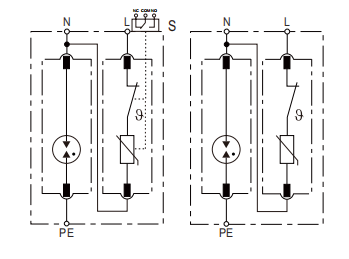

Es kombiniert einen hochenergetischen MOV im L-N-Pfad mit einer Gasentladungsröhre im N-PE-Pfad und bietet so einen koordinierten Schutz für einphasige Systeme mit Neutralleiter.
Welche Entladestrombewertungen bietet es an?
Es bietet einen nominalen Entladestrom von 10 kA und einen maximalen Entladestrom von 20 kA sowohl auf dem L-N- als auch auf dem N-PE-Schutzweg.
Was sollte vor der Bestellung bestätigt werden?

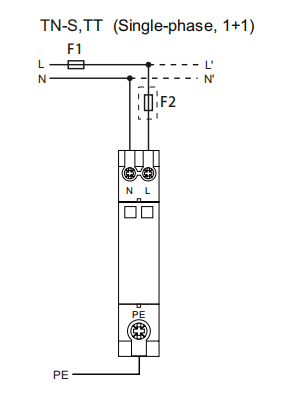

Überprüfen Sie die Nennspannung L-N, die erforderlichen Uc- und Up-Pegel, die 1P+N-Verdrahtung, die maximale Vorsicherung von 125 A, den Platzbedarf auf der DIN-Schiene, den Leiterquerschnitt sowie die optionale Anforderung für einen Fernmeldekontakt.
