Tous les commutateurs de transfert automatiques ne nécessitent pas forcément la communication Modbus ni ne la prennent en charge. Un ATS compact peut assurer le transfert automatique standard des sources, la commutation manuelle et l'affichage de l'état des sources sans disposer d'une interface RS485 ou Modbus.
Ce guide ne vise donc pas à affirmer que tous les ATS compacts LEEYEE prennent en charge le protocole Modbus. Il explique comment les intégrateurs de systèmes de gestion de batterie (BMS), les constructeurs de tableaux de commande à automates programmables (PLC) et les ingénieurs de projet doivent vérifier les capacités de communication lorsqu’un projet l’exige spécifiquement. Communication ATS Modbus RTU via RS485.
Table des matières
Réponse rapide : Un ATS prend-il en charge le protocole Modbus ?
À condition que le contrôleur ATS sélectionné soit spécialement conçu et documenté à cet effet. Une interface RS485 peut être utilisée pour la communication Modbus RTU, mais le contrôleur doit prendre explicitement en charge ce protocole et fournir la documentation nécessaire relative à la communication.[1][2]
Pour un projet impliquant un système de gestion de bâtiment (BMS) ou un automate programmable (PLC), veuillez vérifier le modèle exact du contrôleur ATS, les bornes RS485, la prise en charge du protocole Modbus RTU, les paramètres de communication série, la carte des registres et les droits de lecture/écriture avant de valider l'ATS.
La surveillance à distance ne signifie pas non plus automatiquement le contrôle à distance des transferts. Certains contrôleurs ne permettent que la lecture, tandis que d'autres peuvent autoriser la modification de certains paramètres ou l'envoi de commandes de transfert dans des conditions de fonctionnement bien définies.[4][6]
Fonction ATS standard vs fonction de communication
Cette distinction est importante lors du choix d'un ATS compact. La fonction de commutation de transfert et la fonction de communication constituent des exigences techniques distinctes.
| Exigence | Fonction ATS standard | Faut-il une confirmation séparée de la communication ? |
|---|---|---|
| Transfert automatique de la source | Fonction principale de l'ATS | Non |
| Fonctionnement manuel | Fonction ATS compacte courante | Non |
| Source / indication de commutation | Peut s'afficher localement sur l'appareil | Uniquement si le statut doit être exporté à distance |
| Surveillance du système de gestion de la batterie (BMS) | Ce n'est pas ce qu'implique une opération de transfert normale | Oui |
| Communication entre automates programmables | Ce n'est pas ce qu'implique une opération de transfert normale | Oui |
| RS485 / Modbus RTU | Dépendant du contrôleur | Oui |
| Commande de transfert à distance | Pas universel | Oui, y compris les autorisations de contrôle et la logique de sécurité |
Pour un projet ATS compact, commencez par sélectionner la configuration de commutateur de transfert appropriée. N'ajoutez l'intégration Modbus ou BMS que si le projet nécessite réellement une communication.
Que faut-il vérifier avant l'intégration d'ATS Modbus ?
Une spécification qui indique uniquement “ RS485 ” Il ne suffit pas qu'un ingénieur spécialisé dans les systèmes de gestion de batterie (BMS) ou les automates programmables (PLC) réalise l'intégration. Avant de valider définitivement la conception du tableau, vérifiez les points suivants.
L'identité du contrôleur et la documentation relative à la communication sont les éléments les plus importants à vérifier en premier lieu.
| Vérifier | Pourquoi c'est important | Ce qu'il faut confirmer |
|---|---|---|
| Modèle de contrôleur | Les registres et les fonctions de communication dépendent du contrôleur. | Modèle exact du contrôleur, configuration matérielle et version du logiciel ou du micrologiciel concerné. |
| Interface physique | Le projet nécessite une interface électrique série compatible. | Le contrôleur proposé dispose-t-il effectivement de bornes RS485 ?. |
| Protocole | La norme RS485 ne définit pas en soi le protocole d'application. | Si le contrôleur prend spécifiquement en charge le protocole Modbus RTU. |
| Paramètres de la série | L'ATS et le dispositif de surveillance doivent utiliser des paramètres compatibles. | Options relatives à l'adresse du périphérique, à la vitesse de transmission, à la parité et au bit d'arrêt. |
| Carte du registre | La table des registres indique au BMS ou à l'automate programmable quelles données sont effectivement disponibles. | Adresses spécifiques au contrôleur, types de données, droits d'accès et fonctions Modbus prises en charge. |
| Télécommande | La surveillance n'inclut pas automatiquement les commandes de transfert. | Si la gestion des communications est prise en charge et dans quelles conditions d'exploitation. |
Si ces documents ne sont pas disponibles, ne considérez pas l'ATS comme un appareil dont la compatibilité Modbus est confirmée pour le projet.

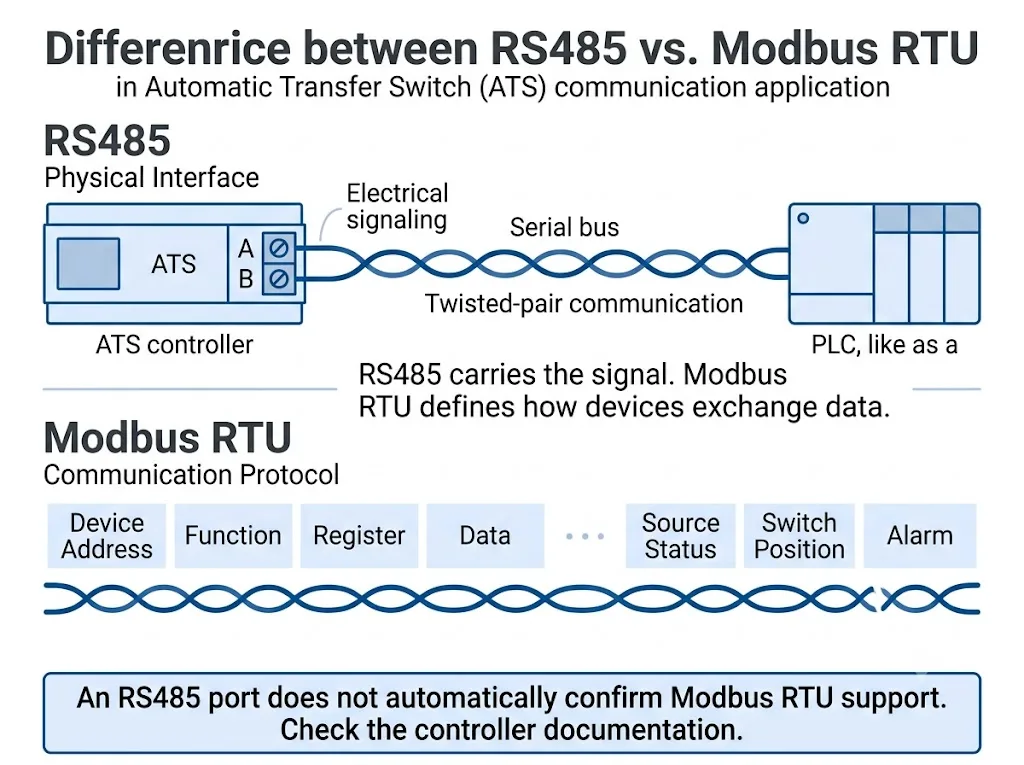

RS485 ou Modbus RTU : quelle est la différence ?
Les protocoles RS485 et Modbus RTU sont apparentés, mais ce ne sont pas la même chose. Modbus est un protocole de messagerie de la couche application qui définit les requêtes, les réponses, les objets de données et les codes de fonction.[1] Les systèmes Modbus à communication série peuvent utiliser une interface électrique EIA/TIA-485 pour la communication entre les appareils.[2]
Pourquoi la carte des registres Modbus de l'ATS est-elle importante ?
Le protocole Modbus définit la manière dont les appareils échangent des données, mais il ne définit pas de numéro de registre universel pour les informations spécifiques à l'ATS, telles que Source 1 disponible, Position du commutateur ou Erreur de transfert. Ces correspondances sont définies par le fabricant du contrôleur.[1]
Les tableaux de communication ATS publiés montrent pourquoi cela est important. Par exemple, Socomec publie des tableaux Modbus spécifiques à chaque produit, contenant l'identifiant du contrôleur, des informations sur la version, les adresses des registres, les types de données et les fonctions de lecture/écriture.[5]
Quelles données ATS un BMS ou un PLC peut-il lire ?
Si le régulateur sélectionné prend en charge le protocole Modbus RTU, les données disponibles peuvent inclure les états des sources, la position des commutateurs, le mode de fonctionnement, les alarmes, les mesures électriques, les minuteries et d'autres informations de diagnostic. La liste exacte des points dépend du régulateur concerné.[3][5]
| Catégorie de données | Exemples possibles | Signification du projet |
|---|---|---|
| Statut de la source | Source 1 / Source 2 disponibles | Permet au système de surveillance de déterminer quelle alimentation entrante est en bon état de fonctionnement. |
| Position du commutateur | Position 1, OFF/0, Position 2 | Indique la position du commutateur de transfert signalée par le contrôleur. |
| Mode de fonctionnement | Mode automatique, manuel, local ou à distance | Permet de déterminer le mode de fonctionnement actuel du contrôleur ATS. |
| Alarme / défaut | Erreur de transfert, erreur de source, erreur de position | Prend en charge les alarmes de maintenance et la logique de diagnostic. |
| Dimensions | Tension ou fréquence, le cas échéant | Peut fournir des informations supplémentaires sur l'état de la source. |
| Minuteries / événements | États du temporisateur ou événements de transfert | Peut apporter son aide lors de la mise en service et du dépannage. |
Il s'agit là de catégories possibles, et non de fonctionnalités garanties d'un ATS compact standard.
Le protocole Modbus permet-il de commander à distance un ATS ?
Parfois, mais uniquement lorsque le contrôleur prend explicitement en charge le contrôle basé sur la communication. La prise en charge de Modbus ne suffit pas à elle seule à prouver que les commandes de transfert à distance sont disponibles.
Surveillance uniquement
Le BMS ou l'automate programmable (PLC) lit l'état et les alarmes de l'ATS, mais ne peut pas émettre de commandes de commutation.
Configuration à distance
Certains paramètres peuvent être modifiables lorsque le contrôleur et le mode d'accès autorisent des modifications.
Contrôle des communications
Certains contrôleurs ATS autorisent les commandes de transfert dans le cadre de la logique de fonctionnement et de sécurité propre à chaque contrôleur.
La documentation de l'ABB ATS022 illustre bien cette distinction. Elle distingue les configurations « locales » et « à distance » et applique des autorisations différentes à la lecture à distance, à la modification des paramètres et aux commandes.[4]
La documentation TransferPacT de Schneider Electric considère également le contrôle des communications comme une fonction spécifique plutôt que comme une conséquence automatique de la prise en charge du protocole Modbus.[6]

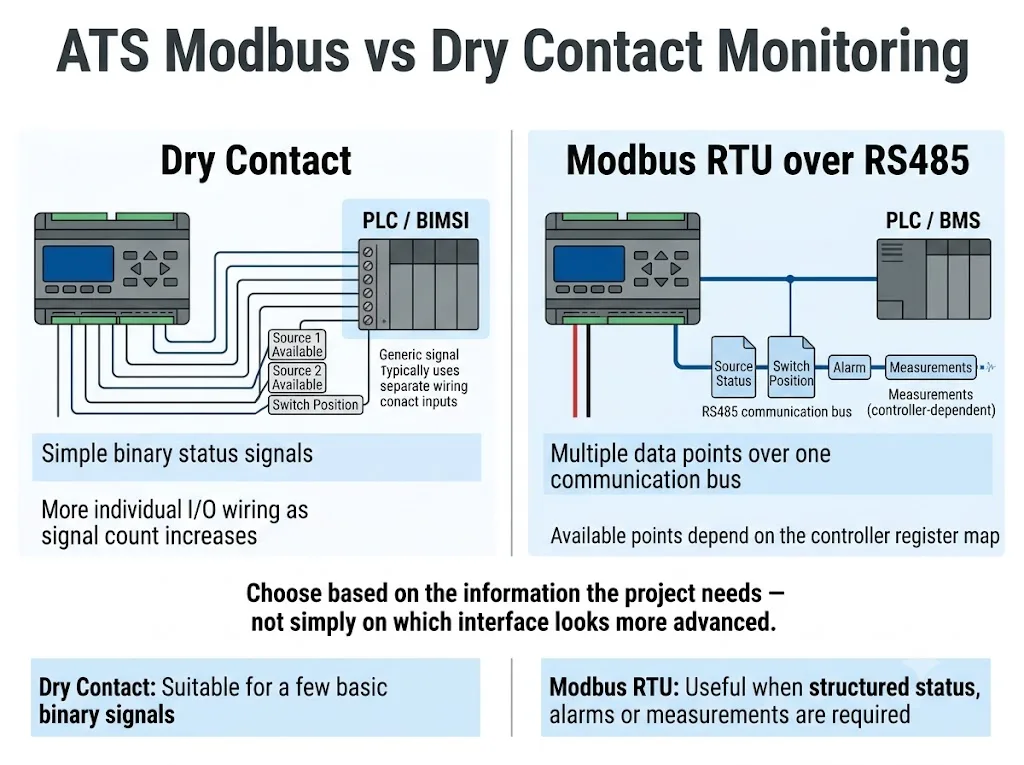

Surveillance ATS Modbus vs surveillance par contact sec
Si un projet ne nécessite que quelques signaux d'état simples, des contacts secs peuvent suffire. Le protocole Modbus s'avère plus utile lorsque le système de gestion technique du bâtiment (GTB) ou l'automate programmable (PLC) a besoin de nombreux points de données structurés, d'alarmes détaillées, de mesures ou d'une communication avec plusieurs appareils.
| Exigence | Contact sec | Modbus RTU |
|---|---|---|
| État binaire de base | Simple, lorsque des contacts auxiliaires adaptés sont prévus | Possible lorsque les registres correspondants sont disponibles |
| De nombreux points de données | Nécessite un câblage d'E/S individuel supplémentaire | Plusieurs points cartographiés peuvent partager un même réseau de communication |
| Dimensions | Nécessite généralement des signaux ou des dispositifs de mesure distincts | Cela n'est possible que si le contrôleur mesure et affiche ces valeurs |
| Commandes à distance | Nécessite un circuit de commande externe adapté et des entrées | Possible uniquement si cette fonctionnalité est expressément prise en charge |
Pour les applications ATS compactes, choisissez l'interface la plus simple qui réponde aux exigences réelles du projet.

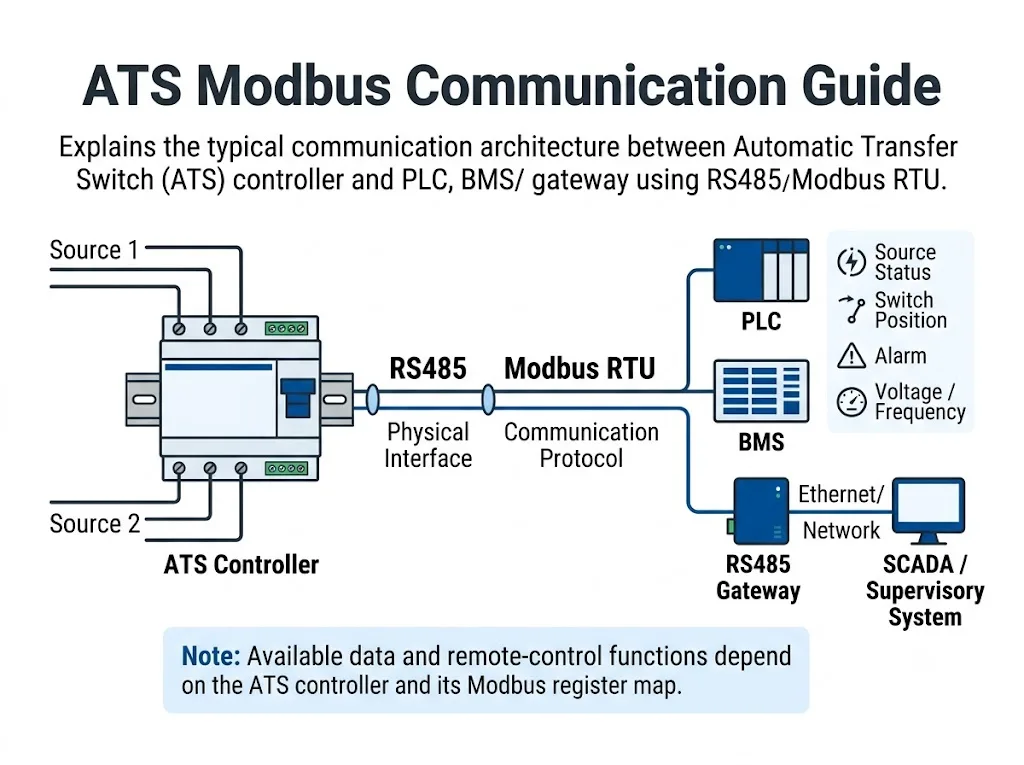

Comment un ATS compatible Modbus se connecterait-il à un BMS ou à un PLC ?
Lorsqu'il est confirmé qu'un contrôleur ATS prend en charge le protocole Modbus RTU, l'intégration peut généralement s'appuyer sur l'une des architectures suivantes :
- Contrôleur ATS → RS485 / Modbus RTU → API pour la surveillance au niveau du panneau ou la logique d'automatisation.
- Contrôleur ATS → RS485 / Modbus RTU → BMS pour la surveillance au niveau des bâtiments et les fonctions de contrôle autorisées.
- Contrôleur ATS → RS485 / Modbus RTU → passerelle → système de niveau supérieur lorsque le projet nécessite une conversion de protocole.
Une passerelle ne remplace pas la documentation relative à la communication ATS. L'intégrateur a toujours besoin de la carte des registres et des définitions de points spécifiques au contrôleur.
Projets de centrales électriques
Un ATS compact peut être utilisé dans une application de transfert entre le réseau public et un groupe électrogène sans nécessairement disposer d'une communication Modbus. La commande de démarrage du groupe électrogène, la commutation de l'ATS et la communication avec le BMS sont des fonctions de commande distinctes et doivent être vérifiées séparément.
Si le projet nécessite que l'état des groupes électrogènes, les commandes de démarrage, la position du commutateur ATS ou l'état des sources d'alimentation soient communiqués à un système de supervision, définissez ces points avant de choisir l'architecture de commande définitive.
Vérifications du câblage et de la mise en service du RS485
Pour les contrôleurs dont la prise en charge du protocole Modbus RTU est confirmée, le « Modbus Serial Line Protocol and Implementation Guide » décrit les principes du réseau RS485, notamment la topologie du bus et la terminaison de ligne.[2] Les noms des bornes spécifiques au produit, les spécifications relatives aux câbles et les méthodes de raccordement doivent toujours être consultés dans la documentation du contrôleur choisi.
- Identification du terminal : Suivez le schéma de câblage du régulateur au lieu de partir du principe que les repères A/B sont identiques d'un fabricant à l'autre.
- Topologie du réseau : Utilisez la topologie requise par la documentation du contrôleur et la conception du réseau Modbus.
- Résiliation : Vérifiez si la terminaison est interne, sélectionnable ou externe.
- Référence et blindage : Suivez les instructions du contrôleur concernant le raccordement du signal commun et du blindage.
- Adresse du périphérique : configurer chaque appareil conformément au plan d'adressage du projet.
- Paramètres de la série : La vitesse de transmission, la parité et les bits d'arrêt doivent être identiques sur l'ensemble du réseau.
Pourquoi l'ATS ne répond-il pas au protocole Modbus ?
Pour un contrôleur dont la compatibilité Modbus a déjà été confirmée, les problèmes de communication doivent généralement être vérifiés de manière systématique.
| Symptôme | Vérification préalable | Pourquoi ? |
|---|---|---|
| Pas de réponse | Câblage RS485, adresse et paramètres de communication série | Une erreur de câblage ou de configuration peut empêcher toute communication. |
| La communication est intermittente | Topologie, terminaison et interférences | Les problèmes liés à la couche physique peuvent se traduire par une communication instable. |
| Les valeurs semblent incorrectes | Enregistrer la carte, le type de données et la version du contrôleur | L'utilisation d'une documentation inadaptée peut entraîner une interprétation erronée. |
| La lecture fonctionne, mais l'écriture ne fonctionne pas | Droits de lecture/écriture et mode de fonctionnement du contrôleur | Certains contrôleurs limitent délibérément les modifications de paramètres ou les commandes à distance.[4] |
| La commande est acceptée, mais aucun transfert n'a lieu | Disponibilité de la source, activation du contrôle de communication et conditions de transfert | Les équipements ATS dotés de fonctions de communication peuvent néanmoins appliquer une logique de transfert et des conditions de sécurité.[6] |
Avant de passer commande : définissez d'abord vos besoins en matière de communication
Dans le cadre d'une application ATS compacte standard, la communication n'est pas forcément nécessaire. Si le projet nécessite spécifiquement l'intégration d'un système de gestion de bâtiment (BMS), d'un automate programmable (PLC), d'une interface RS485 ou du protocole Modbus RTU, veuillez préciser cette exigence avant de valider le modèle d'ATS.
Envoyez ces exigences relatives au projet au fournisseur :
- Système monophasé ou triphasé
- Besoin de 2, 3 ou 4 places
- Courant nominal
- Application « réseau-producteur » ou « réseau-réseau »
- Points de statut ATS requis
- Points d'alarme obligatoires
- Exigence relative aux contacts secs
- Exigences relatives à la norme RS485
- Exigences relatives au protocole Modbus RTU
- Exigences relatives à l'interface BMS ou PLC
- Exigence de surveillance uniquement ou de commande à distance
- Documents de communication obligatoires
Votre projet ATS nécessite-t-il une interface RS485 ou Modbus ?
Veuillez nous indiquer la tension du réseau, la configuration des pôles, le courant nominal, l'application, les points BMS ou PLC requis, ainsi que si une communication à distance est nécessaire. LEEYEE vérifiera si la fonction de communication demandée est disponible pour la configuration ATS proposée ou s'il convient d'envisager une autre solution de commande.
FAQ sur la communication Modbus ATS
Tous les modèles ATS compacts prennent-ils en charge le protocole Modbus ?
Non. Un ATS compact peut effectuer un basculement automatique de source sans interface Modbus. Les capacités de communication dépendent de la configuration du contrôleur et doivent être vérifiées séparément.
Le RS485 est-il identique au Modbus RTU ?
Non. RS485 est une interface série électrique, tandis que Modbus est un protocole de communication. La présence d'un port RS485 ne suffit pas à elle seule à garantir la prise en charge de Modbus RTU.[1][2]
Quels statuts ATS un BMS peut-il lire ?
Si le contrôleur prend en charge le protocole Modbus, les points disponibles peuvent inclure l'état de la source, la position du commutateur, le mode de fonctionnement, les alarmes, la tension, la fréquence et les informations relatives à la minuterie. La liste exacte des points doit être consultée dans la carte des registres spécifique au contrôleur.[3][5]
Un automate programmable (PLC) peut-il transférer à distance un ATS via Modbus ?
Uniquement si le contrôleur prend explicitement en charge la commande par communication. Certains contrôleurs ne permettent que la surveillance, tandis que d'autres nécessitent une autorisation de commande à distance et des conditions de fonctionnement bien définies.[4][6]
Ai-je besoin d'une carte des registres Modbus ?
Oui. La table des registres permet d'identifier quelles adresses de contrôleur correspondent aux états, aux alarmes, aux mesures, aux réglages ou aux commandes.
Dois-je opter pour Modbus ou pour des contacts secs pour la surveillance de l'ATS ?
Faites votre choix en fonction de la liste des points du projet. Les contacts secs peuvent suffire pour quelques signaux binaires simples. Le protocole Modbus s'avère plus utile lorsque le projet nécessite un ensemble de données structuré plus important.
Références
- Organisation Modbus. Spécification du protocole d'application MODBUS, version 1.1b3. Consulter la fiche technique officielle.
- Organisation Modbus. Protocole de communication série Modbus et guide de mise en œuvre, version 1.02. Consulter les spécifications Modbus.
- Eaton. Guide de communication Modbus pour l'ATC-300+, IB140004EN. Consulter le guide Eaton.
- ABB. ATS022 : Notice d'installation et d'utilisation, 1SDH000760R0002. Consulter la documentation ABB.
- Socomec. Tableaux de communication Modbus ATyS. Consulter le tableau des communications Socomec.
- Schneider Electric. Guide d'utilisation de TransferPacT Active Automatic et Automatic — Communication Modbus et contrôle de la communication. Consulter la documentation relative à la communication Modbus.
