Les systèmes d’alarme incendie associent une alimentation CA, des circuits d’alimentation basse tension, des boucles d’alarme supervisées, des interfaces de communication et des équipements de terrain distants. Une surtension peut atteindre l’équipement de commande par n’importe quel chemin conducteur exposé.
Ce guide explique comment examiner la protection contre les surtensions d’un système d’alarme incendie sans perturber la communication d’alarme, la supervision des lignes ni l’homologation de l’équipement. Il s’adresse aux intégrateurs de systèmes, aux entrepreneurs en courant faible, aux fabricants de panneaux de contrôle d’alarme incendie, aux équipes de maintenance et aux acheteurs B2B préparant une demande de SPD.
Table des matières
Réponse rapide
Un système d’alarme incendie peut nécessiter une protection contre les surtensions à la fois sur l’alimentation du panneau de commande et sur les circuits basse tension exposés. La configuration finale dépend des codes électriques et de sécurité incendie adoptés localement, des instructions du fabricant du système d’alarme incendie, de l’exposition des câbles, du risque de foudre et des exigences d’approbation du projet.
Un SPD CA protège le chemin d’alimentation entrant. Il ne protège pas automatiquement un circuit auxiliaire 24V, un SLC, un IDC, un NAC, un RS485, un Ethernet ou toute autre connexion de terrain métallique.
Pour les circuits d’alarme et de communication, la tension nominale n’est qu’un critère de sélection parmi d’autres. Le SPD doit également être compatible avec le courant du circuit, la résistance en série, la capacité, les caractéristiques du signal, la méthode de supervision, le schéma de mise à la terre et la certification requise.
Chaque système d’alarme incendie nécessite-t-il un SPD ?
Il n’existe pas de règle mondiale unique rendant la même configuration de SPD obligatoire pour chaque système d’alarme incendie.
Les exigences varient selon la juridiction. Lorsque l’édition 2023 du National Electrical Code des États-Unis a été adoptée et s’applique, la section 760.33 exige un SPD répertorié du côté alimentation d’un panneau de commande d’alarme incendie.[4] L’adoption locale, les amendements et l’interprétation doivent néanmoins être confirmés.
Cette exigence côté alimentation concerne la source d’alimentation du panneau de commande d’alarme incendie. Elle ne confirme pas qu’un seul SPD d’alimentation protège chaque circuit de signal, de notification ou de communication connecté au panneau.
Dans les projets fondés sur l’IEC, la protection contre les surtensions est généralement évaluée dans le cadre d’un ensemble plus large de mesures de protection contre la foudre, de liaisons équipotentielles, de cheminement des câbles, de limites de zones protégées et de SPD coordonnés.[1]

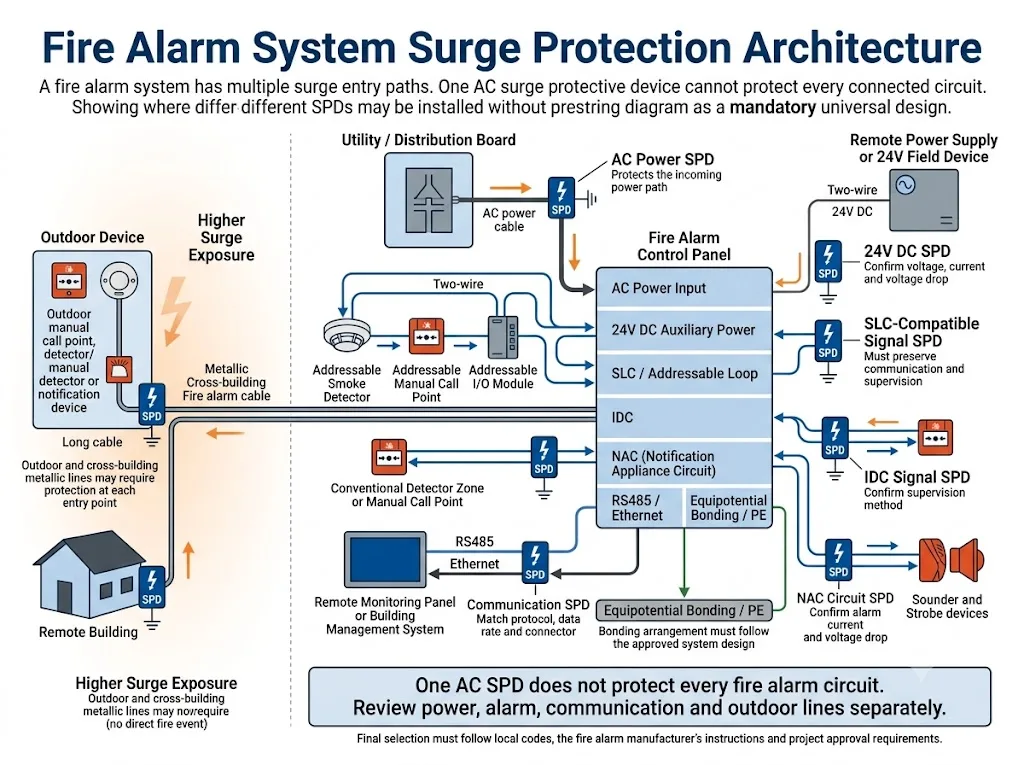

Par où les surtensions peuvent-elles entrer dans un système d’alarme incendie ?
Un panneau de commande d’alarme incendie est relié à plusieurs systèmes électriques. Chaque connexion peut devenir un chemin distinct pour les surtensions.
Les concepts de protection des systèmes d’alarme incendie traitent donc l’entrée d’alimentation, les boucles de détecteurs, les dispositifs d’alarme, la mise en réseau et les interfaces externes comme des points de protection distincts plutôt que comme un circuit identique unique.[6]

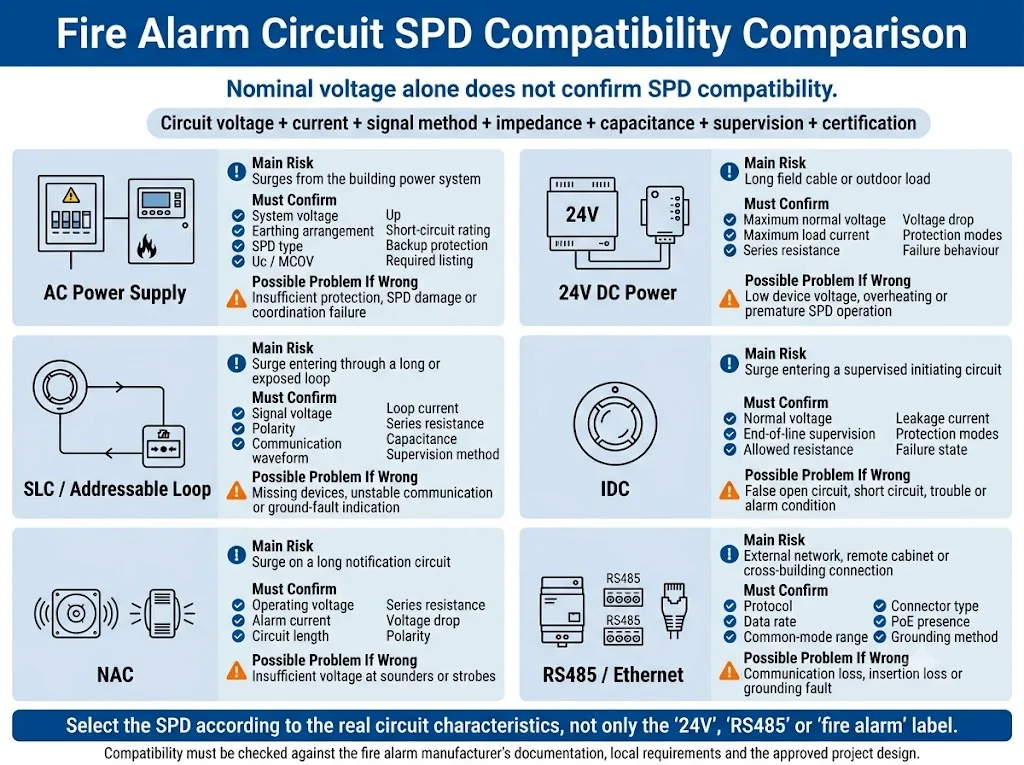

Quels circuits d’alarme incendie doivent être examinés ?
La colonne la plus importante est “ Focus de compatibilité ”. Elle indique ce qui doit être confirmé avant de sélectionner un produit.
| Circuit | Exposition typique | Focus sur la compatibilité | Risque en cas de non-concordance |
|---|---|---|---|
| Alimentation du tableau CA | Réseau de distribution du bâtiment | Tension du système, mise à la terre, type de parafoudre, Uc ou MCOV, Up, courant de court-circuit et protection de secours | Dommages au parafoudre, mauvaise coordination ou tension résiduelle excessive |
| Alimentation 24V DC | Longue ligne de terrain, charge extérieure ou armoire distante | Tension nominale maximale, courant de charge, résistance série, chute de tension et comportement en cas de défaillance | Basse tension de charge, surchauffe ou fonctionnement prématuré du parafoudre |
| SLC | Boucle adressable, section de toiture ou appareil externe | Plage de signal, polarité, courant de boucle, caractéristiques de communication, capacité et supervision | Appareils manquants, communication instable ou indication de défaut |
| IDC | Zone de détecteur conventionnel ou dispositif de déclenchement externe | Tension normale, supervision de fin de ligne, fuite, résistance ajoutée et état de défaillance | Fausse ouverture, court-circuit, anomalie ou condition d'alarme |
| NAC | Circuit de diffuseur sonore ou de flash prolongé | Courant d'alarme, polarité, longueur de circuit, résistance série et chute de tension | Tension insuffisante au niveau des dispositifs de notification |
| RS485 ou Ethernet | Armoire distante, liaison réseau externe ou liaison de bâtiment | Protocole, débit de données, plage de mode commun, blindage, connecteur et présence de PoE | Perte de communication, perte d'insertion ou problèmes de mise à la terre |
Conclusion d'approvisionnement : adaptez le parafoudre aux caractéristiques réelles du circuit, et non uniquement à une étiquette telle que « 24V », « RS485 » ou « alarme incendie ».
Comment l’alimentation CA du panneau de contrôle doit-elle être protégée ?
L'alimentation électrique du panneau d'alarme incendie doit être examinée dans le cadre du système coordonné de protection contre les surtensions CA du bâtiment.
Les parafoudres en amont peuvent réduire l'énergie de surtension pénétrant par le réseau de distribution. Un parafoudre approprié situé plus près du panneau d'alarme incendie peut offrir une protection supplémentaire lorsque la conception ou la réglementation en vigueur l'exige.
L'examen du projet doit confirmer :
- La tension et la fréquence nominales en courant alternatif.
- Schéma de mise à la terre.
- Type ou classification de parafoudre requis.
- Tension maximale de fonctionnement continue.
- Niveau de protection en tension.
- Courant de court-circuit présumé disponible.
- Protection de secours externe requise.
- Position d'installation et longueur de raccordement.
- Indication d'état visuelle ou à distance requise.
- Homologation, certification et gamme de modèles exacts requis.
Un parafoudre CA ne constitue pas une protection complète pour un système d'alarme incendie.
Un parafoudre sur l'alimentation CA ne peut pas intercepter une transitoire pénétrant par une boucle d'alarme séparée, un câble de terrain 24 V, un câble réseau ou une ligne de communication externe. Ces interfaces nécessitent leur propre examen d'exposition et de compatibilité.
Les acheteurs examinant l'entrée d'alimentation du panneau peuvent poursuivre vers la page de sélection des dispositifs de protection contre les surtensions LEEYEE après avoir confirmé la tension du système, la position d'installation et la norme du projet.
Le panneau doit-il utiliser une protection contre les surtensions de type 1 ou de type 2 ?
Le type de parafoudre approprié est déterminé par la position d'installation et l'exposition prévue aux surtensions, et non simplement par le fait que la charge protégée soit une centrale d'alarme incendie.
Un parafoudre de type 1 est destiné aux emplacements où un courant de foudre partiel peut devoir être évacué. Un parafoudre de type 2 est couramment utilisé au sein du système de distribution pour limiter les surtensions induites par la foudre et les manœuvres. Une protection de type 3 peut être utilisée à proximité d'équipements sensibles dans le cadre d'une installation coordonnée.[10]
Cela ne signifie pas que chaque centrale d'alarme incendie nécessite un parafoudre de type 1. La décision dépend de la configuration du service, du système de protection contre la foudre externe, des parafoudres en amont, du risque lié à la foudre, de l'emplacement de l'installation et des réglementations locales en vigueur.
Pour une explication plus détaillée des niveaux de protection, veuillez consulter le Guide de coordination des parafoudres de type 1, type 2 et type 3.
Comment un circuit d’alimentation 24V d’alarme incendie doit-il être protégé ?
Une indication nominale de 24 V ne suffit pas à confirmer l'adéquation.
Le circuit peut fonctionner au-delà de 24 V en raison des tolérances normales de l'alimentation, des conditions de charge ou du fonctionnement du système. La tension de circuit continue maximale réelle doit rester inférieure à la limite de fonctionnement continu déclarée du parafoudre.
Confirmer la tension de circuit normale la plus élevée
Si le seuil de fonctionnement du parafoudre est trop bas, il risque de conduire, de fuir ou de se dégrader en service normal. S'il est inutilement élevé, l'équipement protégé peut subir une tension résiduelle plus importante.
Confirmer le courant total du circuit
Un parafoudre connecté en série doit supporter le courant normal, de démarrage et d'alarme le plus élevé prévu sur le circuit protégé.
Calculer la chute de tension ajoutée
Les longs câbles d'alarme incendie provoquent déjà une chute de tension. Une résistance série supplémentaire peut réduire la tension disponible pour les modules distants, les sirènes ou les flashs.
Confirmer le comportement de défaillance déclaré
L'équipe de projet doit savoir si un module de protection en surcharge devient un circuit ouvert, un court-circuit, est déconnecté ou change d'état. Le comportement acceptable dépend du circuit protégé et de sa méthode de surveillance.
Ne modifiez pas le câblage de la batterie sans autorisation.
Une courte connexion interne de batterie est différente d'un circuit de terrain 24V externe exposé. N'ajoutez pas de parafoudre (SPD) aux câbles de la batterie, sauf si le fabricant du système d'alarme incendie et la conception approuvée du système autorisent spécifiquement cette modification.
Pourquoi un SPD doit-il préserver la fiabilité du signal d’alarme ?
Les circuits d'alarme incendie ne sont pas des lignes électriques basse tension ordinaires. Beaucoup sont surveillés en permanence par le panneau de contrôle.
Le panneau peut détecter des conducteurs ouverts, des courts-circuits, des défauts à la terre, des dispositifs adressables manquants ou un courant anormal. Un parafoudre inadapté peut altérer les valeurs du circuit perçues par le panneau.
SLC et boucles adressables
Le parafoudre doit tolérer la tension et le courant de boucle tout en préservant la forme d'onde de communication. Une capacité, une fuite ou une impédance ajoutée peut affecter la stabilité de la boucle.
Circuits IDC
Le protecteur ne doit pas déplacer le circuit supervisé hors de la plage normale autorisée ni interférer avec la surveillance de fin de ligne.
Circuits NAC
Le protecteur doit supporter la charge de notification sans entraîner de chute de tension inacceptable à l'extrémité du circuit.
RS485 et bus propriétaires
Un produit décrit comme un parafoudre RS485 n'est pas automatiquement homologué pour tous les réseaux de détection d'incendie propriétaires. Vérifiez l'interface électrique, les limites de mode commun, le traitement du blindage, le débit de données et les restrictions du fabricant.
Communication Ethernet et IP
Veuillez confirmer la catégorie Ethernet, le débit de données, la disposition des connecteurs, la configuration du blindage et si l'alimentation est transmise par le même câble. La norme IEC 61643-21:2025 couvre les réseaux de télécommunications et de signalisation pouvant également fournir une alimentation sur la même ligne, comme le PoE.[2]
Point de sélection critique
Un parafoudre peut supporter la tension nominale tout en étant inadapté au signal. La compatibilité doit inclure la tension, le courant, l'impédance, la capacité, le comportement du signal, la supervision et la mise à la terre.
Quels paramètres du SPD doivent correspondre au circuit ?
La norme IEC 61643-21 définit les exigences et les méthodes d'essai pour les parafoudres connectés aux réseaux de télécommunications et de signalisation. La norme IEC 61643-22 fournit les principes de sélection, de fonctionnement, d'emplacement et de coordination pour ces dispositifs.[2][3]
Pour les applications nord-américaines, UL identifie la norme UL 497B comme référence pour les protecteurs utilisés sur les circuits de communication de données et d'alarme incendie. La catégorie de certification, les marquages et le champ d'application de l'installation doivent être vérifiés pour le modèle fourni.[5]
L'équipe de projet doit obtenir ces valeurs à la fois dans la documentation du système d'alarme incendie et dans la fiche technique du parafoudre.
| Paramètres | Ce qu'il faut vérifier | Pourquoi cela affecte le projet |
|---|---|---|
| Uc ou MCOV | Tension maximale pouvant rester appliquée en permanence sur le circuit | Le parafoudre ne doit ni fonctionner ni vieillir dans des conditions normales |
| Niveau de protection de la tension | Tension résiduelle dans les conditions d'essai déclarées | Il doit être examiné en fonction de la capacité de tenue de l'interface protégée |
| Courant de charge | Courant maximal en régime normal, au démarrage et en alarme | Un appareil de série doit supporter le courant du circuit en toute sécurité |
| Résistance série | Résistance ajoutée à chaque conducteur protégé | Cela modifie la chute de tension et les valeurs de la boucle surveillée |
| Capacité et bande passante | Caractéristiques du signal déclaré et débit de données pris en charge | Une charge excessive peut déformer ou atténuer la communication |
| Modes de protection | Configuration de protection ligne à ligne, ligne à terre et blindage | Le parafoudre doit couvrir les chemins de surtension attendus en mode commun et en mode différentiel |
| Comportement en cas de défaillance | État déclaré après surcharge ou fin de vie utile | Le résultat doit être compatible avec la continuité du circuit et la surveillance des défauts |
| Portée de la certification | Modèle exact, plage de tension, catégorie de circuit et marché applicable | Un certificat délivré pour un modèle ne couvre pas automatiquement un autre modèle ou une autre application. |
Demandez les données techniques spécifiques au modèle. Une déclaration générale dans un catalogue ne suffit pas pour l'approbation d'un projet.
Que peut vérifier LEEYEE avant de recommander un SPD candidat ?
LEEYEE permet de comparer un circuit demandé avec les données disponibles sur les parafoudres pour courant alternatif, courant continu, lignes de signal et réseaux. Il s'agit d'un examen des paramètres et non d'une approbation automatique pour le système d'alarme incendie.
Les informations actuelles sur le parafoudre de signal LY10 incluent des versions 12V, 24V et 48V. La tension sélectionnée doit impérativement correspondre à la plage réelle du circuit.[7]
Les caractéristiques de courant de charge et d'insertion spécifiques au modèle peuvent être vérifiées par rapport à la boucle ou à l'interface de communication prévue.
La page actuelle du LY10 indique des débits de transmission allant jusqu'à 10 Mbps et une perte d'insertion ne dépassant pas 0,2 dB pour les configurations mentionnées.[7]
La protection RJ45 doit être adaptée à la vitesse Ethernet, à la catégorie de câble, aux paires protégées, au blindage et aux exigences PoE.[8]
La position sur rail DIN, le nombre de conducteurs, le marquage du côté protégé, la borne de terre et l'espace dans l'armoire peuvent être examinés avant l'échantillonnage.
L'acheteur doit demander la fiche technique exacte, les informations de câblage et la portée du certificat pour le modèle envisagé.
Important : Un protecteur LEEYEE LY10, RJ45 ou tout autre parafoudre de signalisation ne doit être considéré comme une option qu'après vérification du fabricant de la centrale d'alarme incendie, des paramètres du circuit et des exigences du projet. Il n'est pas universellement approuvé pour toutes les boucles SLC, IDC, NAC ou les boucles d'alarme incendie propriétaires.
Examinez le signal de données LY10 SPD ou le Guide de sélection des parafoudres RJ45 uniquement après avoir identifié l'interface réelle.
Pourquoi les lignes extérieures et les liaisons entre bâtiments présentent-elles un risque plus élevé ?
Les longs câbles externes peuvent subir des tensions transitoires induites par une activité foudre à proximité. Les lignes métalliques reliant des bâtiments peuvent également connecter des emplacements présentant des potentiels de terre différents lors d'une surtension.
Les exemples présentant une exposition plus élevée incluent :
- Déclencheurs manuels d'alarme extérieurs.
- Sirènes, flashs ou détecteurs externes.
- Dispositifs montés sur toiture.
- Locaux de pompage ou postes de garde isolés.
- Liaisons d'alarme incendie entre des bâtiments distincts.
- Câbles acheminés à proximité des circuits électriques.
- Services de communication provenant de l'extérieur de la structure protégée.
La norme IEC 62305-4 traite des mesures de protection contre la foudre pour les systèmes électriques et électroniques au sein des structures, incluant les aspects liés à la conception, à l'installation, à l'inspection, à la maintenance et aux essais.[1]
Pour un circuit métallique reliant deux bâtiments, une protection peut être envisagée à chaque point d'entrée. Le choix du parafoudre, la configuration du blindage, la méthode de liaison équipotentielle et la référence de terre doivent faire l'objet d'une étude technique, car les deux bâtiments peuvent ne pas conserver le même potentiel lors d'une surtension.[6]
Où les SPD pour alarme incendie doivent-ils être installés ?
La position correcte dépend de la limite de protection et du circuit protégé. La norme CEI 61643-22 traite de la sélection, de l'emplacement et de la coordination des parafoudres pour les réseaux de signalisation.[3]
-
Identifiez le point d'entrée exposé.
Localisez l'endroit où le câble externe ou à haut risque pénètre dans le bâtiment, la salle protégée, l'armoire ou la zone de protection contre la foudre.
-
Installez le parafoudre à proximité de la limite de protection.
Une section de câble longue et non protégée à l'intérieur de la zone protégée peut encore coupler une surtension vers l'équipement.
-
Maintenez le chemin du courant de surtension aussi court que possible.
Utilisez la connexion la plus courte possible autorisée par les instructions du parafoudre et la conception approuvée du panneau.
-
Utilisez le point de liaison approuvé.
Raccordez le parafoudre au dispositif de liaison équipotentielle ou de mise à la terre de protection désigné. N'improvisez pas de mise à la terre de signal.
-
Séparez les câbles protégés des câbles non protégés.
Le cheminement conjoint des deux côtés peut entraîner un couplage de l'énergie transitoire vers le conducteur protégé. Les directives relatives aux systèmes d'alarme incendie soulignent également cette exigence de séparation.[6]
-
Vérifiez chaque conducteur requis.
Vérifiez les paires de lignes, les conducteurs de retour, les blindages, les conducteurs d'alimentation et les chemins de communication parallèles.
-
Testez la fonction complète de l'alarme incendie.
Après l'installation, vérifiez l'état normal, les alarmes, les conditions de dérangement, la communication, la surveillance des défauts à la terre, les charges de notification et le rapport à distance conformément à la procédure approuvée.
-
Enregistrez le parafoudre (SPD) dans les documents de maintenance.
Documentez le modèle, l'emplacement, le circuit protégé, l'indication d'état et la procédure de remplacement.
Pour les principes généraux de connexion des parafoudres, passez au Guide d'installation des SPD selon la norme CEI 60364-5-534. Les exigences du fabricant du système d'alarme incendie restent prioritaires pour les modifications du panneau et de la boucle de signalisation.
Le SPD peut-il être installé à l’intérieur du panneau de contrôle d’alarme incendie ?
Uniquement lorsque le fabricant du panneau, la conception du boîtier, les instructions du parafoudre et la documentation approuvée du projet autorisent l'installation.
L'ajout d'un dispositif à l'intérieur du panneau peut affecter l'espace de câblage disponible, les distances de séparation, la dissipation thermique, l'accès pour la maintenance, le confinement des défauts et la configuration approuvée de l'équipement.
Un boîtier séparé à proximité du tableau d'alarme incendie peut être préférable lorsque l'installation interne n'est pas approuvée ou rendrait la maintenance et la séparation du câblage difficiles. Il s'agit d'une décision propre au projet et non d'une règle universelle.
Le SPD pour alarme incendie doit-il comporter une indication d’état ?
L'indication d'état aide les équipes de maintenance à déterminer si un parafoudre (SPD) est toujours opérationnel. La méthode requise dépend du type de SPD, de l'emplacement de l'installation et de la stratégie de maintenance.
Une fenêtre d'état ou un indicateur permet une inspection au niveau de l'armoire. La signification précise de chaque couleur doit être vérifiée dans les instructions du modèle.
Certains parafoudres sélectionnés peuvent fournir des contacts NO, NF et COM pour le raccordement à une entrée de surveillance ou à une alarme de maintenance.[9]
Une conception enfichable peut simplifier le remplacement, mais le module de rechange approuvé et la procédure d'isolement doivent être documentés.
Le plan de maintenance doit préciser qui contrôle le parafoudre, comment un défaut est signalé et quelle procédure suivre en cas de remplacement nécessaire.
Un contact à distance standard signale normalement l'état du parafoudre ou une déconnexion interne. Il n'enregistre pas automatiquement chaque événement de surtension et ne garantit pas le bon fonctionnement de l'ensemble du système d'alarme incendie.[9]
Lorsque la télésurveillance est requise, examinez le Guide du contact de signalisation à distance du parafoudre et confirmez la capacité de contact, la logique à l'état normal et la conception du circuit de surveillance.
Que peut-il se passer avec un SPD incorrect ?
La tension de fonctionnement est trop basse
Le parafoudre peut conduire ou fuir en service normal, vieillir prématurément ou influencer la surveillance des défauts à la terre.
La tension de fonctionnement est inutilement élevée.
La tension résiduelle atteignant l'interface de l'alarme incendie peut être supérieure au nécessaire.
L'intensité nominale est insuffisante.
Un appareil en série risque de surchauffer, d'ouvrir le circuit ou de limiter le courant requis par les dispositifs de notification et les modules de commande.
La résistance ajoutée est trop élevée.
Le circuit peut subir une chute de tension excessive ou sortir de la plage de surveillance autorisée du panneau.
La capacité ou la bande passante est inadaptée.
Une boucle adressable ou un bus de communication peut présenter des défauts intermittents, des périphériques manquants ou un transfert de données instable.
Le mode de protection ou de mise à la terre est incorrect.
L'installation peut entraîner des indications de défaut à la terre, une protection en mode commun inefficace ou des courants de circulation indésirables.
L'état de défaillance n'a pas été examiné.
Un état de fin de vie du parafoudre peut interrompre le circuit, court-circuiter les conducteurs ou créer une indication de défaut. Le résultat acceptable doit être convenu pour le circuit spécifique.
La documentation ne couvre pas le modèle fourni.
Le projet pourrait faire face à un rejet technique, à des retards d'approbation, à des retouches ou à un désaccord concernant la garantie et la responsabilité du système.

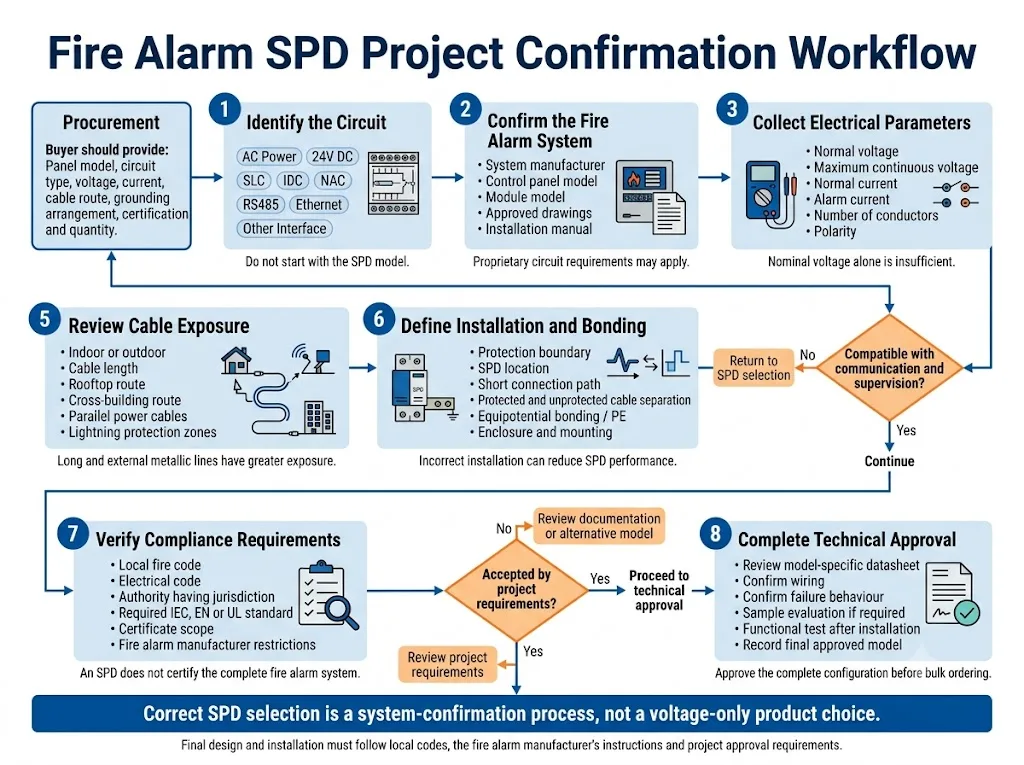

Comment un projet doit-il confirmer la configuration du SPD ?
Le processus le plus fiable commence par le circuit d'alarme incendie, et non par une référence de catalogue de parafoudres.
-
Identifiez le type de circuit.
Confirmez si le chemin protégé est une alimentation CA, une alimentation 24 V, un SLC, un IDC, un NAC, un RS485, une interface Ethernet ou une autre interface.
-
Identifiez l'équipement de détection d'incendie.
Enregistrez le fabricant du panneau de contrôle, le modèle du panneau, le modèle du module et la documentation système approuvée.
-
Relevez les valeurs électriques.
Confirmez la tension continue maximale, le courant normal, le courant d'alarme, la polarité et la disposition des conducteurs.
-
Vérifiez la compatibilité des signaux et de la supervision.
Confirmez la résistance admissible, la capacité, les caractéristiques des données, la supervision de fin de ligne et la surveillance des défauts à la terre.
-
Évaluer l'exposition des câbles.
Enregistrer la longueur des câbles, le cheminement intérieur ou extérieur, les sections inter-bâtiments et la relation avec le système de protection contre la foudre du bâtiment.
-
Définir l'installation et la mise à la terre.
Confirmer la limite de protection, la position de montage, le point de mise à la terre, l'enceinte ainsi que la séparation entre le câblage protégé et non protégé.
-
Vérifiez les normes et les certificats.
Contrôlez les codes adoptés localement, les normes IEC, EN ou UL requises, la portée exacte du certificat et les restrictions du fabricant du système d'alarme incendie.
-
Obtenez l'approbation technique complète avant toute commande en gros.
Examinez la fiche technique spécifique au modèle, le câblage, le comportement en cas de défaillance ainsi que tout échantillon ou test fonctionnel requis.
Avant de commander un protecteur contre les surtensions pour alarme incendie
Veuillez transmettre les informations de projet suivantes au fournisseur de parafoudres :
Partagez les détails de votre circuit d’alarme incendie pour examen
Veuillez transmettre à LEEYEE le modèle du panneau, le type de circuit, la tension maximale, le courant de charge, la méthode de signalisation, le cheminement des câbles, le dispositif de mise à la terre ainsi que la certification requise. La configuration du parafoudre (SPD) disponible pourra alors être examinée en vue d'une discussion technique, d'un échantillonnage ou d'un approvisionnement OEM.
La configuration finale demeure soumise aux instructions du fabricant du système d'alarme incendie, aux codes locaux en vigueur et à l'approbation du projet.
Demander une évaluation de la compatibilité des parafoudresLEEYEE est un fournisseur spécialisé dans la protection contre les surtensions et la protection basse tension. CNSPD est la plateforme de LEEYEE dédiée à la protection contre les surtensions pour les acheteurs techniques internationaux.
Questions fréquemment posées
Chaque centrale de détection incendie nécessite-t-elle un parafoudre ?
Il n'existe aucune règle universelle applicable à tous les projets. Les exigences dépendent du code local en vigueur et de la conception approuvée. Lorsque le NEC américain de 2023 s'applique, la section 760.33 impose l'installation d'un parafoudre (SPD) homologué du côté alimentation du panneau de contrôle d'alarme incendie. L'adoption et les amendements locaux doivent être confirmés.
Un seul parafoudre CA est-il suffisant pour l'ensemble du système d'alarme incendie ?
Non. Il protège uniquement le circuit d'alimentation CA. Les surtensions peuvent également pénétrer par les circuits 24 V, SLC, IDC, NAC, RS485, Ethernet, les lignes téléphoniques ou les câbles métalliques extérieurs.
Un panneau d'alarme incendie doit-il utiliser un parafoudre de type 1 ou de type 2 ?
Le type de parafoudre dépend de la position d'installation, de l'exposition à la foudre et de la protection en amont. Le type 1 est associé à la protection contre les courants de foudre aux points d'entrée à forte exposition. Le type 2 est couramment utilisé dans les systèmes de distribution. La charge de l'alarme incendie ne détermine pas à elle seule le type.
Un parafoudre 24V peut-il être installé sur une boucle d'alarme incendie 24V ?
Non. Vérifiez la tension maximale en régime permanent, le courant de charge, la résistance série, la capacité, la méthode de signalisation, la méthode de surveillance, les modes de protection et le comportement en cas de défaillance.
Un parafoudre peut-il provoquer une indication de défaut sur l'alarme incendie ?
Oui. Une résistance, une capacité ou une fuite excessive, ou encore une mise à la terre incorrecte, peuvent modifier les valeurs du circuit détectées par le panneau de contrôle.
Où un parafoudre pour ligne de signal doit-il être installé ?
Il est généralement situé à proximité du point d'entrée d'une ligne exposée dans le bâtiment, la pièce ou l'armoire protégée. L'emplacement exact et le dispositif de liaison doivent être conformes aux instructions du parafoudre et à la conception approuvée du système d'alarme incendie.
Le parafoudre peut-il être monté à l'intérieur du panneau de contrôle de l'alarme incendie ?
Uniquement lorsque le fabricant du panneau, la conception du boîtier, les instructions du produit et la documentation approuvée du projet le permettent. Dans le cas contraire, un boîtier séparé à proximité pourrait être nécessaire.
Le parafoudre doit-il disposer d'une indication d'état visuelle ou à distance ?
L'indication d'état est utile lorsque le personnel de maintenance doit identifier un parafoudre en fin de vie ou déconnecté. Confirmez si le projet nécessite une fenêtre locale, une alarme à contact sec, un module remplaçable ou une procédure d'inspection documentée.
Les câbles d'alarme incendie inter-bâtiments nécessitent-ils des parafoudres aux deux extrémités ?
Une protection aux deux entrées du bâtiment peut s'avérer appropriée pour les circuits métalliques inter-bâtiments. Les différences de potentiel de terre, le blindage, la supervision et la liaison équipotentielle doivent être examinés avant que la configuration ne soit approuvée.
Un parafoudre doit-il être ajouté aux câbles de batterie du panneau d'alarme incendie ?
Pas automatiquement. Une courte connexion de batterie interne diffère d'un câble externe de 24 V exposé. Ne modifiez pas le circuit de la batterie, sauf si le fabricant de l'alarme incendie et la conception approuvée l'autorisent expressément.
Quelle norme s'applique à un protecteur de ligne de signalisation d'alarme incendie ?
Les projets basés sur la norme CEI peuvent utiliser la norme CEI 61643-21 pour les exigences relatives aux parafoudres de réseaux de signalisation et la norme CEI 61643-22 pour les principes de sélection et d'application. Les projets nord-américains peuvent nécessiter des produits évalués selon la norme UL 497B. La portée exacte du modèle et les exigences d'approbation locales doivent être vérifiées.
L'installation d'un parafoudre rend-elle le système d'alarme incendie conforme ?
Non. La conformité dépend de l'ensemble du système approuvé, de la certification des équipements, du câblage, des alimentations électriques, de l'installation, de l'inspection, des tests, de la maintenance et de l'acceptation par l'autorité compétente.[11]
Références
- Commission électrotechnique internationale, IEC 62305-4:2024, Protection contre la foudre – Partie 4 : Systèmes électriques et électroniques au sein des ouvrages. Page de publication officielle de l'IEC.
- Commission électrotechnique internationale, CEI 61643-21:2025, Parafoudres basse tension – Partie 21 : Parafoudres connectés aux réseaux de télécommunications et de signalisation – Exigences et méthodes d'essai. Page de publication officielle de l'IEC.
- Commission électrotechnique internationale, CEI 61643-22:2015, Parafoudres basse tension – Partie 22 : Parafoudres connectés aux réseaux de télécommunications et de signalisation – Principes de choix et d'application. Page de publication officielle de l'IEC.
- National Fire Protection Association, NFPA 70, National Electrical Code, édition 2023, article 760.33, protection contre les surtensions côté alimentation. Confirmez l'édition adoptée par la juridiction du projet. Page officielle de la NFPA 70.
- UL Solutions, Guide d'application de la protection contre la foudre, y compris la catégorie de produits UL 497B pour les protecteurs utilisés sur les circuits de communication de données et d'alarme incendie. Guide officiel d'UL Solutions.
- DEHN SE, Protection contre les surtensions pour les systèmes d'alarme incendie, livre blanc technique couvrant les interfaces d'alarme incendie, les zones de protection, les câbles inter-bâtiments, la liaison équipotentielle et le routage des câbles protégés/non protégés. Livre blanc technique.
- LEEYEE, Protecteur de surtension de signal RS485 DIN-Rail LY10, informations officielles sur le modèle couvrant les versions de tension disponibles, le taux de transmission, la perte d'insertion et les limites d'application. Page produit officielle LEEYEE.
- LEEYEE, Guide de sélection des parasurtenseurs RJ45 : Cat6, Gigabit et PoE. Guide technique officiel LEEYEE.
- LEEYEE, Dispositif de protection contre les surtensions avec contact de signal à distance, couvrant l'état visuel, les contacts secs NO/NF/COM et les limites de surveillance de la maintenance. Guide technique officiel LEEYEE.
- Commission électrotechnique internationale, IEC 61643-11:2025, Dispositifs de protection contre les surtensions à basse tension – Partie 11 : Dispositifs de protection contre les surtensions raccordés aux réseaux d'alimentation à basse tension en courant alternatif – Exigences et méthodes d'essai. Page de publication officielle de l'IEC.
- National Fire Protection Association, NFPA 72, Code national d'alarme incendie et de signalisation. Page officielle de la NFPA 72.
Les normes, les éditions des codes, les certificats de produits et les exigences des fabricants peuvent évoluer. Vérifiez l'édition en vigueur, l'adoption locale, la portée exacte du certificat et la documentation approuvée relative aux alarmes incendie avant toute conception, installation, test ou approvisionnement.
