Principio di funzionamento e sequenza operativa dell'ATS
Un commutatore automatico di trasferimento (ATS) non si limita a spostare i contatti elettrici da una fonte di alimentazione all’altra. In un sistema supportato da un generatore, l’ATS deve monitorare la fonte preferita, stabilire se tale fonte rimane idonea, coordinare la richiesta di avvio del generatore, verificare la fonte alternativa, trasferire il carico, monitorare il ripristino della rete elettrica, ritrasferire il carico e completare la sequenza di raffreddamento del generatore.
Per i costruttori di quadri elettrici, gli integratori di generatori, i distributori, gli acquirenti OEM e i tecnici di progetto, è importante comprendere questa sequenza poiché le funzioni di rilevamento, i ritardi, il metodo di transizione, gli interblocchi e le interfacce di controllo dei generatori influenzano direttamente la configurazione dell’ATS richiesta per un progetto.
Indice dei contenuti
Risposta rapida: Come funziona un commutatore automatico di trasferimento?
Un commutatore automatico di trasferimento funziona come una sequenza controllata di trasferimento dell'alimentazione. Il sistema monitora la fonte preferita e, qualora questa diventi inappropriata, segue una logica programmata prima di trasferire il carico. In un sistema che passa dalla rete elettrica al generatore, il controller può richiedere l’avvio del generatore, verificare che la fonte alternativa abbia raggiunto condizioni di tensione e frequenza accettabili e quindi comandare al meccanismo di commutazione di trasferire il carico. Quando la rete elettrica torna a funzionare e soddisfa la logica di ripristino richiesta, l’ATS ritrasferisce il carico e il generatore può completare la sua sequenza di raffreddamento prima di arrestarsi. [1] [3]
- Utilità di monitoraggio
- Individua una fonte non accettabile
- Richiesta di avvio del generatore
- Verifica la fonte del backup
- Carico di trasferimento
- Monitoraggio del rendimento dell'utenza
- Carico di ritrasferimento
- Tempo di ricarica del generatore
- Il funzionamento dell'ATS è una sequenza, non un singolo movimento di commutazione.
- L'ora di avvio del generatore e il tempo di commutazione dell'ATS sono diversi.
- Il controller decide quando effettuare il trasferimento; il meccanismo di commutazione esegue il trasferimento.
- Il ritrasferimento avviene normalmente solo dopo che la fonte preferita soddisfa la logica di ritorno richiesta.
- Le transizioni aperte, ritardate e chiuse determinano comportamenti diversi nel trasferimento del carico.

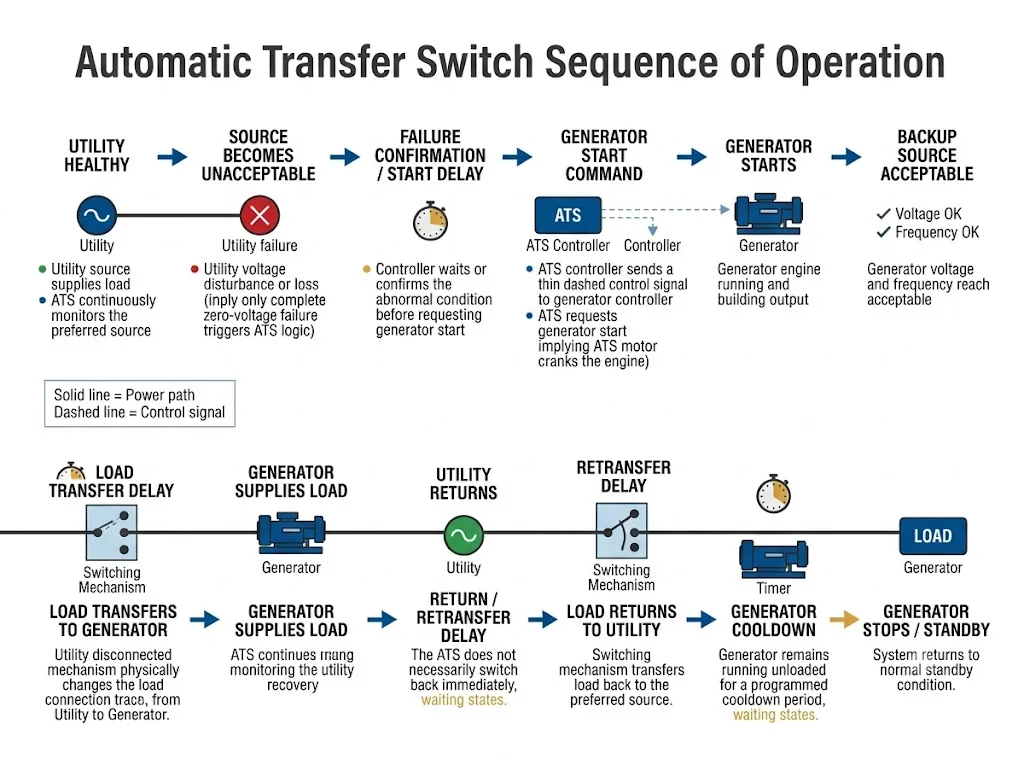

Sequenza di funzionamento dell'interruttore di trasferimento automatico: passo dopo passo
Il modo più semplice per comprendere il principio di funzionamento dell’ATS è seguire un ciclo completo di interruzione e ripristino dell’alimentazione. I nomi esatti dei timer, le soglie di accettazione della sorgente e le funzioni disponibili variano a seconda del controller; pertanto, la sequenza operativa definitiva deve sempre essere verificata in base all’ATS selezionato, alla documentazione del generatore e ai requisiti del progetto. [2] [3]
| Palcoscenico | Cosa succede | Significato dell'acquirente |
|---|---|---|
| 1. Funzionamento normale | Il carico viene alimentato dalla rete elettrica o da un'altra fonte preferita, mentre l'ATS monitora le condizioni della fonte. | Il regolatore deve essere compatibile con la configurazione di origine e con l'impianto elettrico. |
| 2. La fonte diventa inaccettabile | Il controller rileva che la sorgente preferita non rientra nelle condizioni accettabili configurate. | Una condizione di trasferimento non implica necessariamente un’interruzione totale della tensione. |
| 3. Conferma di errore / logica di avvio | Trascorso il tempo di conferma o di ritardo di avvio previsto, il controllore ATS richiede l’avvio del generatore. | Verificare l'interfaccia di avvio del generatore e le funzioni di temporizzazione richieste. |
| 4. Il generatore si avvia | Il regolatore del generatore gestisce l'avviamento, la messa in moto del motore e l'aumento della potenza elettrica erogata. | L'ATS di norma richiede l'avvio; non avvia meccanicamente il motore. |
| 5. La fonte di backup diventa accettabile | La tensione e la frequenza del generatore soddisfano i criteri di compatibilità tra sorgente e carico richiesti per il trasferimento. | Il fatto che un motore sia in funzione non significa automaticamente che la fonte sia pronta per il carico. |
| 6. Trasferimento del carico | Il controller ordina al meccanismo di commutazione di collegare il carico alla fonte alternativa. | L'architettura di transizione determina se il carico subisce un'interruzione o una sovrapposizione controllata. |
| 7. Operazione di backup | Il generatore alimenta il carico mentre l'ATS continua a monitorare le condizioni di entrambe le fonti. | L'ATS rimane attivo dopo il trasferimento e monitora il ripristino dell'alimentazione. |
| 8. Dichiarazioni delle società di servizi pubblici | Il controller rileva che la sorgente preferita è tornata disponibile e valuta se è accettabile. | Il ripristino della tensione di rete non comporta necessariamente un immediato ritrasferimento. |
| 9. Ritrasferimento | Al termine della procedura di ritorno prevista o del ritardo di ritrasferimento, il meccanismo di commutazione ricollega il carico alla fonte preferita. | La tempistica del ritorno aiuta a evitare cicli superflui durante una fase di recupero instabile. |
| 10. Raffreddamento e standby | Il generatore può continuare a funzionare a vuoto per un periodo di raffreddamento preimpostato prima di arrestarsi. | Il tempo di raffreddamento fa parte della sequenza di controllo del generatore, non del tempo di trasferimento fisico. |
Conclusione dell'acquisto: richiedete la sequenza operativa completa dell'ATS, non solo il “tempo di trasferimento” indicato nel preventivo.”
Cosa controlla l'ATS prima di effettuare il trasferimento?
Spesso, per semplificare, si dice che un ATS “rileva un’interruzione di corrente”. In pratica, il controller determina se una fonte è accettabile o inaccettabile in base alle funzioni di rilevamento e alle impostazioni fornite da tale controller.
La tensione e la frequenza sono parametri fondamentali monitorati in molti sistemi di commutazione automatica. I controllori più avanzati sono in grado di monitorare anche condizioni quali sottotensione, sovratensione, sottofrequenza, sovrafrequenza, perdita di fase, inversione di fase o squilibrio di tensione. L'ATC-900 di Eaton è un esempio di controllore che offre queste funzioni. [1] [2]
Significato dell'acquirente
Non definire il requisito semplicemente come “commutazione in caso di interruzione di corrente”. Verificare quali condizioni elettriche rendono una fonte inaccettabile e se il controller ATS proposto monitora effettivamente tali condizioni.
Le impostazioni effettive relative a tensione, frequenza, avvio, arresto e temporizzazione sono specifico per prodotto e progetto. Dovrebbero essere verificati alla luce del manuale attuale del controller, dei requisiti del generatore e delle specifiche tecniche del progetto, anziché essere copiati da linee guida generiche.
In che modo un ATS avvia il generatore?
In un tipico sistema che collega la rete elettrica al generatore, il controller ATS non avvia meccanicamente il motore del generatore. Invia un richiesta di avvio del generatore tramite l'interfaccia di controllo prevista. Il controller del generatore esegue quindi la propria sequenza di avviamento, accensione e aumento della tensione e della frequenza.
Le linee guida di Cummins relative all'utilizzo degli interruttori di trasferimento distinguono i seguenti eventi: l'interruttore di trasferimento avvia la richiesta di avviamento, il motore si avvia e accelera, la fonte alternativa diventa idonea e solo a quel punto la sequenza di trasferimento può proseguire secondo la logica configurata. [3]
Distinzione importante
“L’ATS avvia il generatore” è un’espressione comunemente usata. Per quanto riguarda la progettazione e l’approvvigionamento, è più corretto dire che l’ATS richieste di avvio del generatore. Questa distinzione è importante quando si verificano i contatti a secco, gli ingressi per l'avviamento remoto, l'alimentazione ausiliaria e la compatibilità del regolatore del generatore.
Cosa succede se il generatore non si avvia o se la fonte di alimentazione di riserva non è adeguata?
Il fatto che un generatore sia in funzione non significa automaticamente che sia idoneo al trasferimento. L'ATS necessita ancora della fonte alternativa per soddisfare la logica di accettazione della fonte richiesta dal controller prima che quest'ultimo dia il comando di trasferimento. [2] [3]
Se il generatore non si avvia, si avvia ma non raggiunge una tensione o una frequenza accettabili, oppure diventa instabile prima del trasferimento, l’ATS non può semplicemente presumere che sia disponibile energia di riserva utilizzabile.
La risposta esatta può variare a seconda dell'apparecchiatura. A seconda del controller e della configurazione del sistema, l'ATS può rimanere nella posizione attuale, continuare ad attendere, emettere un allarme, registrare un evento o seguire un'altra sequenza programmata.
Significato dell'acquirente
Per i progetti critici, chiedete al fornitore cosa succede nel caso in cui la fonte alternativa non risulti accettabile. Non date per scontato che ogni ATS abbia lo stesso comportamento in termini di riprova, allarme o ripiego.

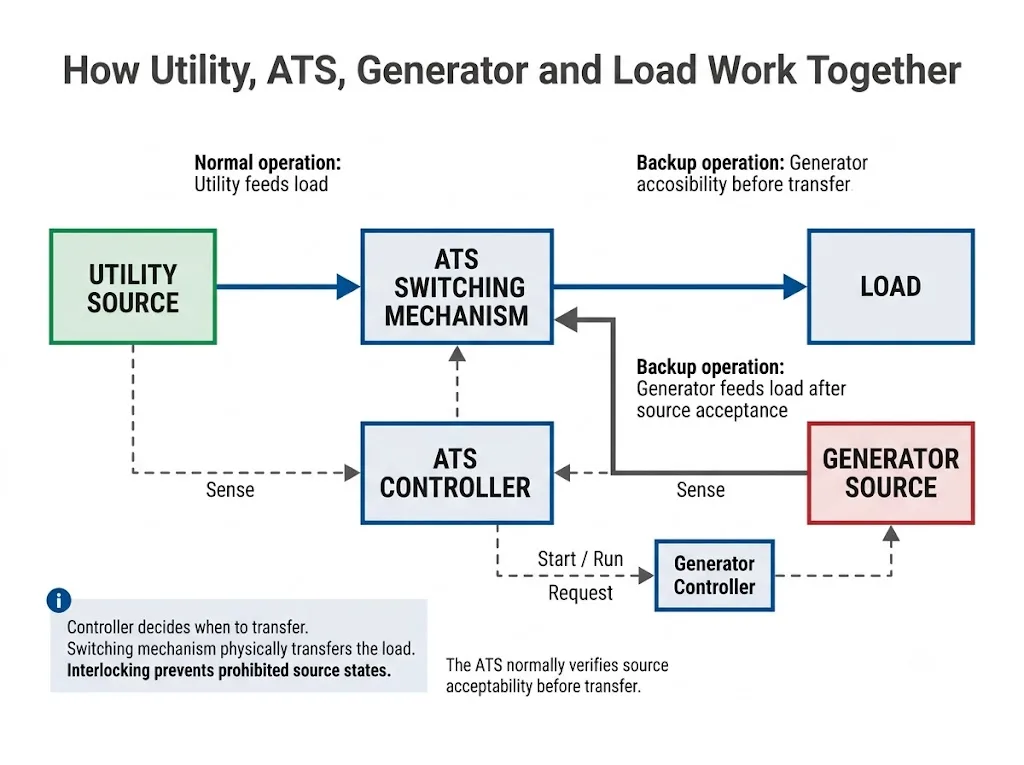

Controllore, meccanismo di commutazione e interblocco: chi fa cosa?
Un ATS diventa più facile da comprendere quando il funzione decisionale e il funzione di commutazione fisica dell'alimentazione sono separati.
| Parte | Funzione principale | Cosa dovrebbe verificare un acquirente |
|---|---|---|
| Controller ATS | Monitora le condizioni alla sorgente ed esegue la logica di trasferimento programmata. | Funzioni di rilevamento, timer, modalità operative, allarmi e I/O. |
| Meccanismo di commutazione | Conduce fisicamente la corrente e modifica il collegamento del carico tra le sorgenti. | Corrente nominale, requisiti di utilizzo/applicazione e meccanismo di transizione. |
| Interfaccia di avvio del generatore | Invia la richiesta di avvio/funzionamento richiesta al sistema di controllo del generatore. | Tipo di segnale e compatibilità tra generatore e controller. |
| Interblocco meccanico/elettrico | Nei progetti in cui è applicabile, impedisce che si verifichino condizioni di collegamento alla sorgente non intenzionali o non consentite. | Come vengono implementati la separazione alla fonte e l'interblocco. |
Eaton descrive il meccanismo di commutazione come il componente che trasporta fisicamente la corrente nominale e trasferisce il collegamento del carico da una fonte all'altra. Anche la documentazione Cummins descrive i sistemi di interblocco meccanici ed elettrici utilizzati per impedire il collegamento involontario tra due fonti nelle architetture di commutatori di trasferimento interessate. [1] [5]

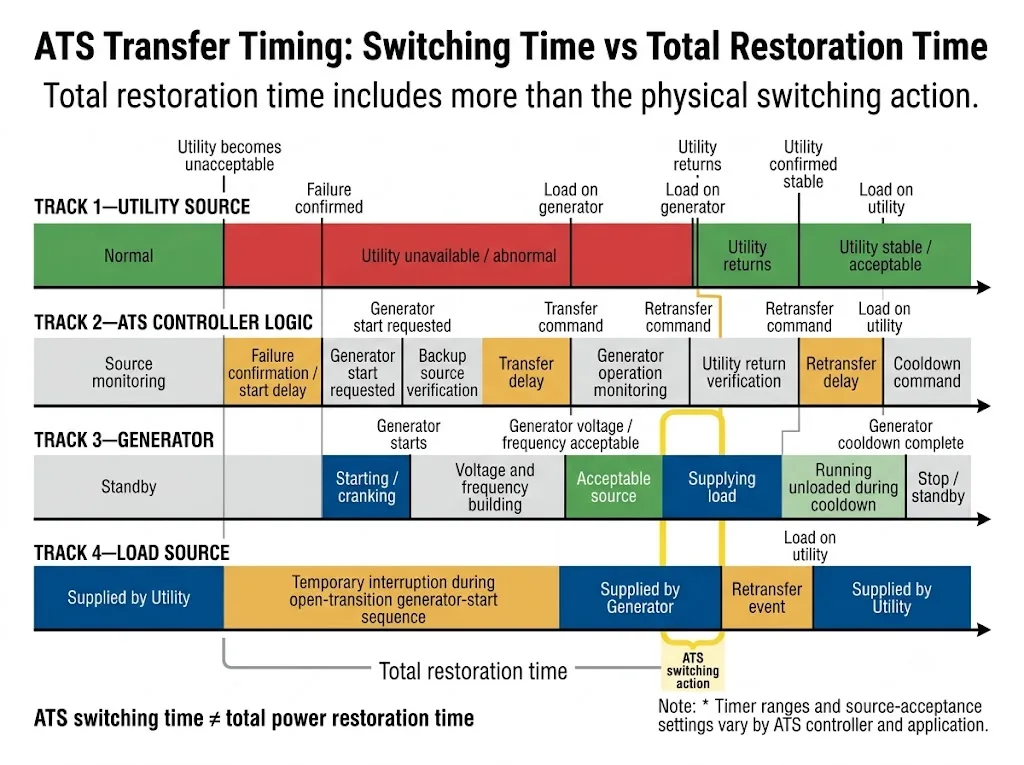

Perché il tempo di commutazione dell'ATS non corrisponde al tempo di ripristino completo dell'alimentazione
L'azione fisica di commutazione dell'ATS rappresenta solo una parte della sequenza completa che va dall'interruzione del servizio al ripristino. Prima che il meccanismo di commutazione possa collegare il carico alla fonte di alimentazione del generatore, il sistema potrebbe dover innanzitutto confermare il problema della rete elettrica, richiedere l'avvio del generatore, attendere che il motore e l'alternatore raggiungano una potenza utile, verificare che la fonte sia accettabile e completare eventuali ritardi di trasferimento configurati. [3]
Non specificare un valore di ritardo universale.
I regolatori ATS offrono diverse funzioni di temporizzazione e intervalli di regolazione. I valori appropriati dipendono dal modello del regolatore, dalle caratteristiche del generatore, dal comportamento del carico, dalla stabilità della fonte e dai requisiti del progetto. I manuali dei produttori indicano gli intervalli specifici per ciascun prodotto; non si tratta di impostazioni universali. [2] [3]
Cosa succede quando torna la corrente?
L'ATS continua normalmente a monitorare la fonte preferita mentre il carico è alimentato dal generatore. Quando viene ripristinata la rete elettrica, il controller valuta se la fonte ha ripreso a funzionare in condizioni accettabili prima di eseguire il ritrasferimento. [1]
Perché ricorrere a un ritardo di ritorno o di ritrasferimento?
Un ritardo di ritorno impedisce all'ATS di trasferire automaticamente il carico indietro semplicemente perché la tensione di rete ritorna per un istante. Il ritardo concede alla logica di controllo il tempo necessario per verificare che la fonte preferita soddisfi le condizioni di ripristino richieste.
Ciò contribuisce a ridurre i cicli ripetuti di trasferimento e ritrasferimento durante il ripristino instabile dei servizi. L'intervallo esatto di ritardo, le funzioni di bypass e la logica di ritorno dipendono dal controller e dalla configurazione del progetto. [2] [3]
Che cos’è il tempo di raffreddamento del generatore?
Una volta che il carico è tornato alla fonte preferita, un sistema supportato da generatore può mantenere il motore in funzione a vuoto per un periodo di raffreddamento predefinito prima di completare la sequenza di arresto. Cummins identifica il raffreddamento del motore come una funzione temporale separata del sistema di trasferimento successiva al ritrasferimento. [3]
Significato dell'acquirente
Quando si confrontano i controllori ATS, informarsi su ritardo di avvio, ritardo di trasferimento, ritardo di ritrasferimento e tempo di raffreddamento del motore separatamente. Un unico titolo come “tempo di trasferimento” non è sufficiente a descrivere l’intera sequenza operativa.

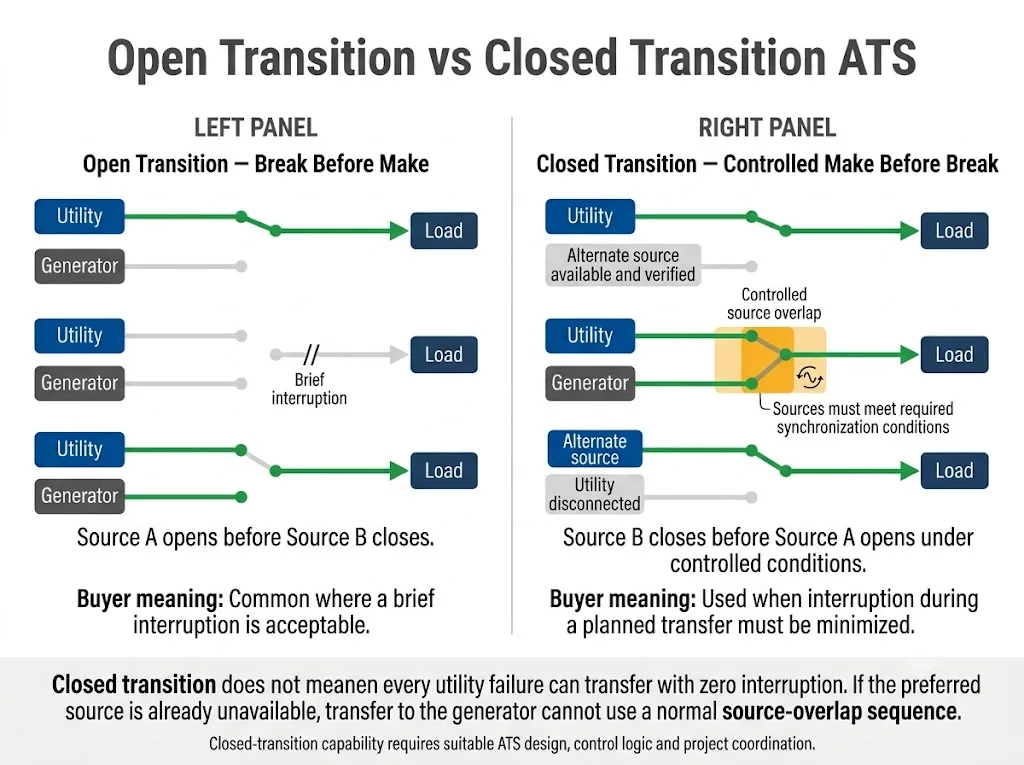

Transizione aperta, ritardata e chiusa: cosa succede durante il trasferimento vero e proprio?
Il metodo di transizione determina cosa accade dal punto di vista elettrico mentre il carico passa da una fonte all'altra. Per gli acquirenti, questo aspetto è importante perché i motori, i sistemi di controllo, le apparecchiature informatiche e altri carichi possono reagire in modo diverso a un'interruzione, a un periodo di neutro intenzionale o a una sovrapposizione controllata delle fonti.
| Tipo di transizione | Cosa succede | Significato dell'acquirente |
|---|---|---|
| Transizione aperta | La sorgente A si apre prima che la sorgente B si chiuda: "break before make". | Il carico subisce un'interruzione durante il trasferimento. |
| Transizione ritardata | Il carico viene scollegato da entrambe le fonti per un intervallo di neutro intenzionale prima che venga collegata la seconda fonte. | Utile nei casi in cui la tensione residua del carico debba attenuarsi prima della ricollegamento. |
| Transizione chiusa | Una sequenza controllata di tipo “make-before-break” sovrappone brevemente le sorgenti idonee in condizioni definite. | Richiede una progettazione adeguata dell'ATS, condizioni di alimentazione adeguate e un coordinamento del sistema. |
Schneider Electric / ASCO definisce la transizione ritardata come una sequenza di trasferimento caratterizzata da un intervallo intenzionale di disinserimento o di neutralità tra le fonti, mentre anche ABB identifica la transizione aperta, ritardata e chiusa come metodi di trasferimento distinti. [4] [8]
Il fatto che la transizione sia "chiusa" non significa che ogni guasto alle utenze comporti un'interruzione pari a zero.
Se la fonte di alimentazione preferita è già fuori servizio, non è disponibile alcuna fonte normale attiva con cui sovrapporre l’alimentazione fornita dal generatore. Schneider Electric / ASCO sottolinea che il passaggio da una fonte normale fuori servizio all’alimentazione di emergenza costituisce quindi un evento di transizione aperta; la transizione chiusa è applicabile quando entrambe le fonti sono disponibili e soddisfano le condizioni richieste. [4]
La funzionalità di transizione chiusa non consiste semplicemente nell'aggiunta di un timer a un normale interruttore. Richiede apparecchiature di trasferimento adeguate, una logica di controllo e un coordinamento del sistema. L'attuale edizione della norma IEC 60947-6-1:2026 include specificatamente i requisiti per gli ATSE dotati di funzionalità di transizione chiusa. [6]
Modalità automatica vs modalità manuale
La terminologia relativa alle modalità operative può variare a seconda del produttore. Eaton, ad esempio, distingue tra sistemi di trasferimento manuali, non automatici e automatici. In un sistema automatico, il controller rileva le condizioni della fonte e gestisce la sequenza di trasferimento. In altri sistemi, un operatore può avviare o eseguire fisicamente parte del processo di trasferimento. [1]
Il controller monitora le condizioni della sorgente e avvia il trasferimento in base alla logica configurata e alle funzioni disponibili.
Un operatore avvia o esegue il trasferimento secondo le specifiche del sistema ATS. Il comportamento di avvio del generatore e di controllo può variare a seconda del prodotto.
È necessaria la conferma del progetto. Non dare per scontato che impostare un ATS in modalità “manuale” disattivi tutte le funzioni automatiche. Alcuni modelli di controller possono mantenere attive le funzioni di monitoraggio o di avvio del generatore, pur richiedendo l’intervento umano per il trasferimento. Consultare il manuale del controller selezionato.
Perché gli acquirenti dovrebbero interessarsi al principio di funzionamento dell’ATS
La corrente nominale da sola non è sufficiente a stabilire se un ATS funzionerà correttamente nella rete elettrica prevista. Due interruttori con la stessa corrente nominale possono presentare caratteristiche molto diverse in termini di rilevamento, temporizzazione, transizione e controllo.
- Quanto tempo occorre effettivamente perché l'alimentazione di riserva diventi disponibile.
- Quali anomalie di funzionamento dovrebbero dare avvio alla sequenza?.
- Se l'interfaccia di controllo del generatore è in grado di ricevere il comando di avvio richiesto.
- Se il carico è in grado di sopportare una transizione aperta, richiede un periodo di neutralità ritardato o necessita di un altro metodo di trasferimento.
- Se i tempi relativi all'avvio, al trasferimento, al ritrasferimento e al periodo di attesa possano essere coordinati con il progetto.
Ecco perché un responsabile acquisti tecnico dovrebbe richiedere il funzioni del controller e sequenza di funzionamento, non solo la corrente nominale, il numero di poli e la velocità di trasferimento dichiarata.
Cosa dovrebbe verificare un acquirente prima di ordinare un ATS?
Per effettuare una revisione tecnica efficace, preparare le informazioni di sistema che influiscono direttamente sulla sequenza operativa dell’ATS.
- Disposizione della fonte: generatore di utilità, utilità-utilità o un'altra configurazione approvata.
- Tensione e frequenza del sistema.
- Disposizione di fase e neutro richiesto dalla progettazione elettrica.
- Corrente di carico continua e le relative caratteristiche di carico.
- Interfaccia di avvio del generatore e i requisiti relativi al generatore e al regolatore.
- Funzioni di rilevamento della sorgente richieste come il monitoraggio della tensione e della frequenza.
- Tipo di transizione richiesto: transizione aperta, ritardata o chiusa, a seconda dei casi.
- Funzioni temporali richieste: avvio, trasferimento, ritrasferimento e tempo di attesa.
- Requisiti relativi alle modalità automatica, manuale e di prova.
- Requisiti in materia di interconnessione e separazione alla fonte.
- Coordinamento in caso di cortocircuito / Requisiti di resistenza e chiusura se applicabile.
- Norme applicabili, requisiti di certificazione e di accesso al mercato.
Hai bisogno di verificare la sequenza operativa di un ATS?
Inviare la configurazione della fonte, la tensione e la frequenza, il tipo di carico, l’interfaccia del generatore, il metodo di transizione richiesto e i requisiti temporali. LEEYEE può verificare la logica operativa richiesta rispetto alla configurazione proposta dell’ATS a bassa tensione.
La selezione definitiva deve ancora essere confermata sulla base della scheda tecnica esatta del modello, dello schema elettrico, dell’ambito di validità del certificato e dei requisiti del progetto.
Standard e ambiti di progetto
Per i progetti in bassa tensione conformi alle norme IEC, l'attuale standard internazionale relativo agli interruttori di trasferimento è IEC 60947-6-1:2026, Edizione 4.0, pubblicata nell’aprile 2026. Si applica alle apparecchiature di commutazione utilizzate per trasferire un carico tra fonti di alimentazione a tensioni nominali non superiori a 1.000 V CA o 1.500 V CC. L’edizione del 2026 riguarda anche le apparecchiature di commutazione automatica, i controllori ATS autonomi e gli ATSE dotati di capacità di transizione chiusa. [6]
Per le applicazioni nordamericane, UL 1008 è una norma fondamentale per le apparecchiature di commutazione, compresi gli interruttori di commutazione automatici utilizzati nei sistemi di emergenza e nei sistemi di riserva opzionali. [7]
L'ambito di certificazione deve essere verificato per ciascun modello.
Il fatto che in questa guida venga citato uno standard non implica che ogni modello LEEYEE ATS o ogni ATS presente sul mercato sia certificato secondo tale standard. Gli acquirenti dovrebbero richiedere il certificato, la scheda tecnica o la documentazione di collaudo relativa al modello specifico e al mercato di destinazione.
Domande frequenti
L'ATS avvia automaticamente il generatore?
In un tipico sistema che passa dalla rete elettrica al generatore, il controller ATS può inviare una richiesta di avvio del generatore dopo che la fonte preferita è diventata inaffidabile e sono state soddisfatte le condizioni previste dalla logica di avvio. Il controller del generatore esegue quindi la procedura effettiva di avvio del motore. [3]
Perché un ATS non effettua il trasferimento immediatamente dopo un’interruzione dell’alimentazione di rete?
Quanto tempo impiega un commutatore automatico a effettuare il passaggio?
Non esiste un tempo totale universale. Il tempo necessario per l’interruzione fisica del contatto può essere molto più breve rispetto alla sequenza completa di ripristino dell’alimentazione. L’avvio del generatore, la stabilizzazione della tensione e della frequenza, l’accettazione della fonte e i ritardi del controller possono tutti allungare i tempi prima che il carico riceva l’alimentazione di riserva.
Che cos’è il ritardo di ritorno o di ritrasferimento ATS?
Si tratta di una funzione di temporizzazione del regolatore che viene utilizzata prima di riportare il carico alla fonte preferita, una volta che tale fonte è nuovamente disponibile. Contribuisce a evitare un ritrasferimento immediato durante il ripristino instabile della rete elettrica. Il valore richiesto deve essere verificato in base al regolatore e al progetto selezionati.
Qual è la differenza tra transizione aperta e transizione ritardata?
In entrambi i casi si evita il collegamento simultaneo intenzionale delle due sorgenti, ma la transizione ritardata aggiunge un intervallo neutro o di disattivazione intenzionale prima che venga collegata la seconda sorgente. Ciò può risultare utile nei casi in cui la tensione residua proveniente dai motori o da altri carichi debba attenuarsi prima della ricollegamento. [4] [8]
Il termine “transizione chiusa” significa che non si verificano mai interruzioni di corrente?
No. Se la fonte normale è già in stato di guasto, non può partecipare a una sovrapposizione controllata delle fonti. Schneider Electric / ASCO spiega che il passaggio da una fonte normale in stato di guasto all’alimentazione di emergenza costituisce quindi un evento di transizione aperta. Il funzionamento in transizione chiusa è applicabile quando entrambe le fonti sono disponibili e soddisfano le condizioni richieste. [4]
Cosa succede se il generatore non raggiunge una tensione o una frequenza accettabili?
Non si deve dare per scontato che l’ATS effettui il trasferimento semplicemente perché il motore del generatore è in funzione. La fonte alternativa deve normalmente soddisfare le condizioni di accettazione della fonte previste dal controller. Il comportamento esatto in caso di allarme, attesa, nuovo tentativo o passaggio alla fonte di riserva deve essere verificato consultando la documentazione del controller ATS selezionato. [2] [3]
La modalità manuale è la stessa su tutti gli interruttori di trasferimento automatici?
No. Le modalità manuale, non automatica, di prova e automatica possono comportarsi in modo diverso a seconda dei prodotti. Verificare quali funzioni di monitoraggio della fonte, avvio del generatore e trasferimento rimangono attive in ciascuna modalità prima di approvare l’ATS per un progetto.
Riferimenti
- Eaton, Nozioni fondamentali sugli interruttori di trasferimento automatico (ATS). Illustra la logica di controllo ATS, il monitoraggio delle sorgenti, le modalità operative, la sequenza di trasferimento e i meccanismi di commutazione. Fonte ufficiale
- Eaton, Manuale di funzionamento e manutenzione del controller per commutatore automatico ATC-900, Manuale di istruzioni IB140012EN. Descrive le funzioni di monitoraggio dello stato delle fonti, tra cui sottotensione, sovratensione, sottofrequenza, sovrafrequenza, squilibrio di tensione, perdita di fase e inversione di fase. PDF ufficiale
- Cummins, Manuale d'uso dell'interruttore di trasferimento. Descrive il monitoraggio della fonte, la richiesta di avvio del generatore, i tempi di trasferimento, la logica di ritrasferimento e il raffreddamento del motore come fasi distinte della sequenza operativa. PDF ufficiale
- Schneider Electric / ASCO, linee guida tecniche sui metodi di transizione dei commutatori di trasferimento e sul loro comportamento operativo, comprese le transizioni aperte, ritardate e chiuse, nonché la limitazione della transizione chiusa in seguito alla perdita della fonte normale. Fonte ufficiale
- Cummins, Commutatore di trasferimento con isolamento e bypass CBL serie B. Documentazione del produttore che descrive i sistemi di interblocco meccanici ed elettrici utilizzati in tale architettura di commutatori di trasferimento. Fonte ufficiale
- Commissione Elettrotecnica Internazionale, IEC 60947-6-1:2026 — Apparecchiature di commutazione e controllo a bassa tensione — Parte 6-1: Apparecchiature multifunzionali — Apparecchiature di commutazione di trasferimento, versione 4.0. Pagina delle pubblicazioni ufficiali dell’IEC
- UL Solutions, Servizi di certificazione e valutazione degli switch. Indica la norma UL 1008 per le apparecchiature di commutazione utilizzate nei sistemi di emergenza e nei sistemi di riserva opzionali applicabili. Fonte ufficiale di UL Solutions
- ABB, Documento tecnico sugli interruttori di trasferimento automatici. Descrive la transizione aperta, ritardata e chiusa come metodi distinti di transizione ATS e spiega il ruolo di una posizione neutra intenzionale nella transizione ritardata. PDF ufficiale di ABB
