In qualità di professionisti esperti del settore elettrico, siete consapevoli del ruolo cruciale Dispositivi di protezione contro le sovratensioni (SPD) per salvaguardare le apparecchiature sensibili e garantire l'affidabilità del sistema. Tuttavia, il problema "Il limitatore di sovratensione continua a scattare" è un problema comune e spesso complesso che richiede un'attenta diagnosi. Non si tratta solo di un piccolo inconveniente, ma di un problema di fondo che richiede un'attenzione immediata per mantenere la protezione e prevenire potenziali danni o pericoli.
Analizziamo i motivi più comuni per cui un limitatore di sovratensione continua a scattare e i passaggi professionali necessari per identificare e risolvere il problema.
Indice dei contenuti
Cosa significa "inciampare" per un SPD?
A differenza di un interruttore automatico che scatta in caso di sovracorrente, un SPD in genere non ha un meccanismo di "scatto" convenzionale nello stesso senso. Quando si dice che un limitatore di sovratensione "scatta", di solito ci si riferisce a una delle due cose:
- Indicatore di guasto/fine vita: Molti SPD sono dotati di indicatori visivi (come spie o bandiere) che cambiano stato quando i componenti protettivi interni (come i MOV - varistori a ossido metallico) hanno assorbito un numero eccessivo di sovratensioni o un'unica sovratensione molto forte, raggiungendo la fine della loro vita utile o danneggiandosi. Ciò indica che l'SPD non è più in grado di fornire una protezione adeguata e deve essere sostituito.
- Attivazione del meccanismo di disconnessione: Alcuni SPD di fascia alta includono sezionatori interni o esterni (termici o di sovracorrente) progettati per rimuovere in modo sicuro l'SPD dal circuito in caso di cortocircuito o di una condizione di sovracorrente persistente (anche se questo è meno comune per le sovracorrenti transitorie stesse e più legato alle modalità di guasto dell'SPD o ai guasti del cablaggio).
Quindi, quando un limitatore di sovratensione continua a mostrare un indicatore di guasto o ad attivare una disconnessione, è un chiaro segno che qualcosa non va.
Perché un limitatore di sovratensione continua a intervenire
In base alla nostra esperienza sul campo e nella produzione, ecco i principali responsabili di un SPD che "scatta" spesso:
1. Sovratensioni frequenti o di grande entità (sovratensioni transitorie)
Questo è il motivo più diretto. L'SPD svolge il suo compito deviando le sovratensioni, ma se le sovratensioni si verificano troppo spesso o sono troppo potenti per la potenza dell'SPD, i suoi componenti di protezione si consumano rapidamente.
Fulmini (diretti o indiretti), commutazione della rete elettrica, commutazione di carichi induttivi pesanti all'interno dell'impianto (motori, trasformatori), commutazione di banchi di condensatori.
Controllo professionale: C'è stata una recente attività di fulmini? Ci sono macchinari pesanti che circolano nelle vicinanze? Ci sono problemi con la fornitura di energia elettrica? Potrebbe essere necessario monitorare la tensione di linea per individuare eventuali transitori.
2. SPD sottodimensionato o non correttamente specificato
Il grado di protezione dalla tensione (VPR), la corrente di scarica nominale (In) e la corrente di scarica massima (Imax) dell'SPD devono essere adeguati all'ambiente di sovratensione previsto e alla tensione del sistema. Un SPD con capacità insufficiente per le sovratensioni a cui è esposto si guasterà prematuramente.
Controllo professionale: Esaminare la valutazione del rischio del sistema (ubicazione, livello di esposizione) e confrontarla con le specifiche del DSP. La valutazione è stata corretta? Tipo di SPD (tipo 1, 2, 3) selezionato per il luogo di installazione?
3. Cablaggio difettoso o problemi di installazione
Collegamenti errati, terminali allentati o errori di cablaggio possono sollecitare l'SPD o esporlo a condizioni per le quali non è stato progettato, causando un guasto prematuro. I problemi relativi al sistema di messa a terra sono particolarmente critici, poiché gli SPD si basano su un percorso a bassa impedenza verso terra per deviare efficacemente le sovratensioni.
Controllo professionale: Eseguire un'ispezione approfondita del cablaggio dell'SPD, dei collegamenti e dell'integrità complessiva del sistema di messa a terra. Verificare che i collegamenti corrispondano alle istruzioni del produttore e ai codici elettrici pertinenti.
4. Condizione di sovratensione persistente (non una sovratensione transitoria)
Mentre gli SPD sono destinati alle sovratensioni transitorie, una condizione di sovratensione prolungata sulla linea (ad esempio, a causa di problemi dell'utenza o di regolatori di tensione difettosi) può causare uno stress termico sui componenti dell'SPD come i MOV, con conseguente guasto.
Controllo professionale: Misurare la tensione di rete per un certo periodo di tempo per verificare se è costantemente superiore alla tensione nominale.
5. Fine vita o difetto di fabbricazione dell'SPD
Come ogni componente elettrico, gli SPD hanno una durata di vita, tipicamente misurata in base al numero o all'entità delle sovratensioni che possono gestire. Se un SPD è vecchio o è stato sottoposto a numerosi eventi, potrebbe semplicemente essere giunto al termine della sua vita utile. Sebbene sia raro per i produttori di qualità, anche un difetto potrebbe causare un guasto prematuro.
Controllo professionale: Controllare la data di installazione dell'SPD e lo storico degli eventi di sovratensione. Ispezionare l'unità per rilevare eventuali segni di danni fisici o di surriscaldamento.
Passi per la risoluzione dei problemi come professionisti dell'elettricità
Quando ci si trova di fronte a un limitatore di sovratensione che continua a scattare (indicando un guasto), seguire un approccio sistematico:
- La sicurezza prima di tutto quando il limitatore di sovratensione continua a scattare: Togliere sempre la tensione al circuito prima di ispezionare o intervenire sull'SPD o sul cablaggio associato.
Ispezione dell'SPD: verificare visivamente che l'SPD non presenti danni fisici, scolorimenti, rigonfiamenti o segni di surriscaldamento. Osservare lo stato dell'indicatore di guasto. - Verifica dell'installazione: Verificare che l'SPD sia installato correttamente secondo le istruzioni del produttore e le norme elettriche pertinenti (NEC, IEC, ecc.). Prestare molta attenzione al calibro dei fili, alla coppia di connessione e alla lunghezza dei cavi (più corti sono migliori per la protezione dalle sovratensioni).
- Controllare la messa a terra: Un percorso di terra a bassa impedenza è fondamentale. Verificare l'integrità e la resistenza del sistema di elettrodi di messa a terra e del collegamento all'SPD.
- Valutare l'ambiente: Parlare con il cliente di eventi recenti, come tempeste di fulmini, interruzioni di corrente, lavori di manutenzione o cambiamenti nelle apparecchiature collegate.
- Valutare il progetto del sistema: Rivedere la valutazione iniziale del rischio di sovratensione. L'SPD installato è classificato in modo appropriato per la posizione (ingresso di servizio, sottopannello, punto di utilizzo) e i livelli di sovratensione previsti?
- Test (se applicabile): Alcuni SPD avanzati consentono di effettuare test, ma spesso, se l'indicatore di guasto è attivo, l'unità deve essere sostituita. Non tentare di "resettare" un indicatore SPD guasto: sta mostrando un vero e proprio guasto.
- Raccomandare la sostituzione: Se l'indicatore SPD mostra un guasto, la capacità di protezione dell'unità è compromessa. È necessario sostituirlo per ripristinare la protezione dalle sovratensioni.
Scegliere SPD di qualità e specifiche corrette
Un SPD che si guasta spesso non è solo una seccatura: significa che le apparecchiature a valle sono vulnerabili a dannosi sbalzi di tensione. Scegliere SPD affidabili e di alta qualità e assicurarsi che siano specificati e installati correttamente sono aspetti non negoziabili di un lavoro elettrico professionale.

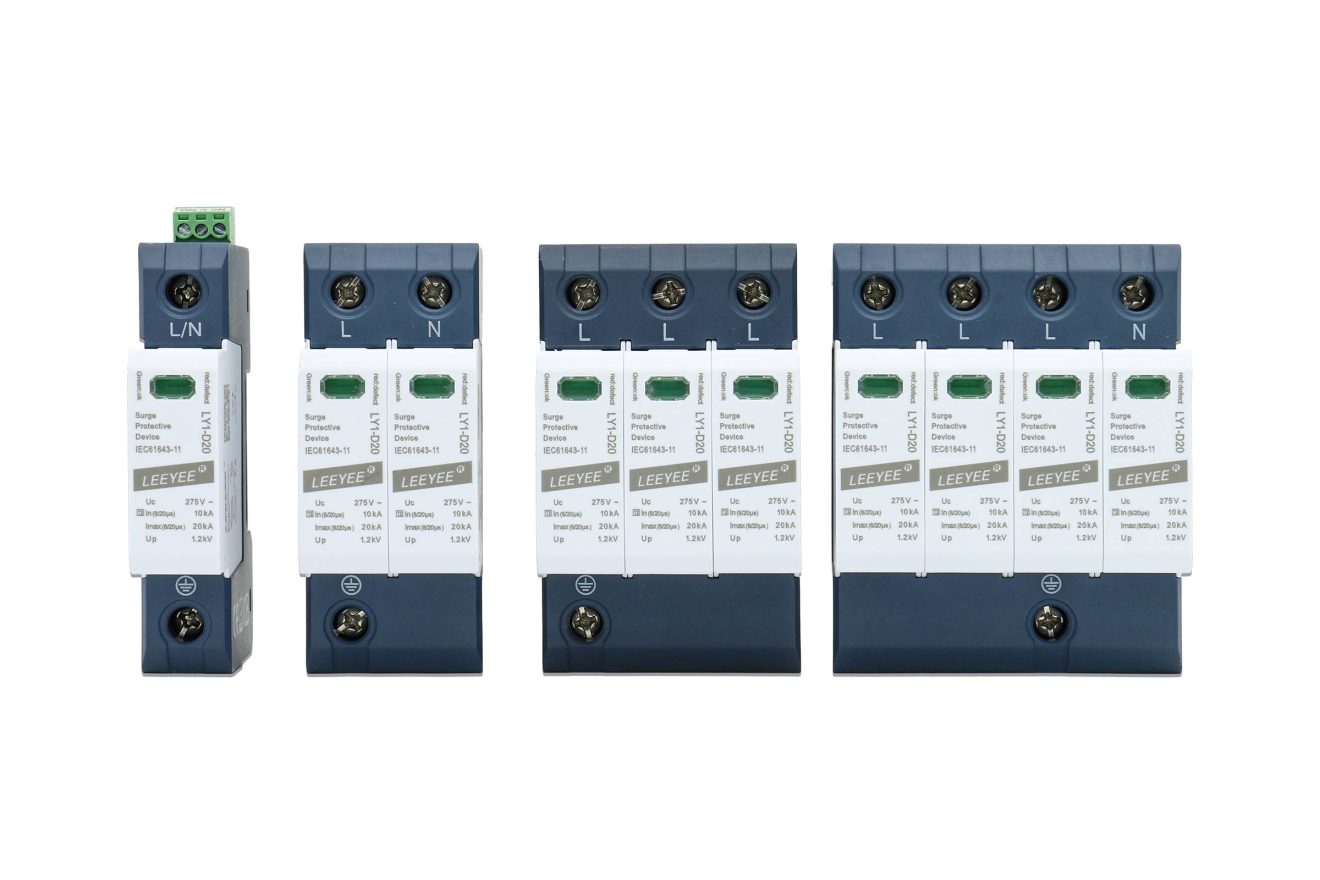

È qui che la collaborazione con un produttore specializzato fa la differenza. Fondata nel 2009, LEEYEE è un prodotto specializzato produttore di dispositivi di protezione dalle sovratensioni (SPD). Conosciamo le sfumature della protezione dalle sovratensioni e le esigenze di questi componenti critici in varie applicazioni.
Il nostro impegno per la qualità è supportato da certificazioni internazionali, tra cui CE, CB, ISO9001 e TUV. Queste certificazioni assicurano che gli SPD LEEYEE soddisfano i rigorosi standard di sicurezza, prestazioni e gestione della qualità, dandovi la certezza dell'affidabilità dei prodotti che installate.
Inoltre, riconosciamo che ogni installazione può avere requisiti unici. Ecco perché supportiamo opzioni di personalizzazione per l'aspetto del colore, i parametri e i loghi. Questo vi permette di procurarvi SPD che non solo funzionano perfettamente, ma che si integrano perfettamente con le esigenze specifiche del progetto o con il marchio della vostra azienda.
Conclusione
Quando un limitatore di sovratensione continua a scattare (indicando un guasto), è un chiaro segnale che i suoi elementi di protezione sono esauriti o che c'è un problema di fondo nell'impianto elettrico o nell'applicazione dell'SPD. Per i professionisti del settore elettrico, questo richiede un'indagine sistematica per determinare la causa principale, che si tratti di sovratensioni frequenti, di una scelta errata dell'SPD, di problemi di cablaggio o del raggiungimento della fine della vita utile dell'unità.
Affrontare il problema tempestivamente e installare un SPD sostitutivo di alta qualità e correttamente specificato è essenziale per mantenere una protezione efficace contro le sovratensioni transitorie. Affidarsi a un produttore specializzato come LEEYEE, con una comprovata esperienza e un impegno per la qualità certificata, garantisce ai clienti soluzioni affidabili per la protezione dalle sovratensioni. Non lasciate che un SPD che scatta diventi una porta d'accesso a costosi danni alle apparecchiature; diagnosticate il problema e ripristinate una solida protezione.
* Disclaimer
Questo articolo ha uno scopo informativo e fornisce una guida generale per i professionisti del settore elettrico. La risoluzione dei problemi e il lavoro con i sistemi elettrici comportano rischi intrinseci. Seguire sempre le corrette procedure di sicurezza, togliere la tensione ai circuiti prima di lavorare e consultare i codici e gli standard elettrici pertinenti (come NFPA 70/NEC, standard IEC e normative locali).
Per i proprietari di casa o per le persone che non hanno una formazione elettrica qualificata, tentare di diagnosticare o risolvere i problemi con i limitatori di sovratensione o il cablaggio elettrico è pericoloso. Consultare sempre un elettricista qualificato e autorizzato per ispezionare, risolvere i problemi, riparare o installare dispositivi di protezione contro le sovratensioni e risolvere qualsiasi problema relativo all'impianto elettrico. Dispongono dell'esperienza, degli strumenti e delle conoscenze necessarie per valutare la situazione in modo sicuro e fornire soluzioni adeguate.
