    Nº do artigo: LY1-B25/3(S)

    LY1-B25/3(S) MONOBLOCO MULTIPOLAR SPD

    Descrição：

    Classe l-Classe ll-Tipo 1-Tipo 2
    Local de utilização: Quadros de distribuição principais
    Sistemas de rede: TN-C
    Modo de proteção: L-PE / L'-PE
    Classificações de sobretensão: limp=25 kA (10/350 μs)
    ln = 25 kA (8 /20 μs)
    Categoria IEC/EN: Classe 1+11 / Tipo 1+2
    Elementos de proteção: MOV de alta energia
    Carcaça: Design monobloco
    Conformidade:IEC 61643-11:2011
    EN 61643-11:2012

    Citar agora

      O Dispositivo de proteção contra sobretensões de 100kA com 3 pólos proporciona uma proteção reforçada para sistemas eléctricos trifásicos em instalações industriais e comerciais.
      Construído com lacuna de arco de grafite + tecnologia MOV ZnO, O seu tempo de resposta é extremamente rápido e a sua capacidade de descarga contra picos de corrente é elevada.
      As suas utilizações habitacionais materiais duradouros em PVC/PA66/PBT, em conformidade com IEC 61643-11:2011 / EN 61643-11:2022, e certificada por CE e TUV.
      Somos uma fabricante e fornecedor profissional de dispositivos de proteção contra sobretensões, oferecendo OEM, ODM, venda por grosso, direta da fábrica e compra a granel apoio.

      Cenários aplicáveis / Sectores de aplicação

      A instalação é simples através de Calha DIN de 35 mm, adequado para caixas combinadoras solares, sistemas de controlo de potênciae Painéis de distribuição AC.

      ■ Dados técnicos
      IEC Elétrico150275320385440
      Tensão CA nominal (50/60Hz)Uo/ Un120 V230 V230 V230 V400 V
      Tensão máxima de funcionamento contínuo (CA)Uc150 V275V320 V385 V440 V
      Corrente de descarga nominal (8/20 μs)Em25kA
      Corrente de descarga máxima (8/20 μs)Imax100kA
      Corrente de descarga de impulso (10/350 μs)Iimp25kA
      Corrente de descarga total (10/350μs)Itotal75kA
      Energia específicaW/R156 kJ / Ω
      CargaQ12,5 As
      Nível de proteção da tensãoPara cima1 kV1,5 kV1,6 kV1,8 kV2 kV
      Tempo de respostatA< 25 ns
      Fusível de reserva (máx.)315 A gL / gG
      Corrente nominal de curto-circuito (AC)ISCCR50 kA
      TOV Resiste 5sUT180V335V335V335V580V
      TOV 120minUT230V440V440V440V765V
      Número de portas1
      Mecânica e ambiente
      Gama de temperaturas de funcionamentoTa-40ºF a +158ºF [-40ºC a +70ºC]
      Humidade de funcionamento admissívelRH5%...95%
      Pressão atmosférica e altitude80k Pa ... 106k Pa / -500 m...... 2000 m
      Torque do parafuso do terminalMmax39,9 Ibf-in[4,5 Nm]
      Secção transversal do condutor (máx.)2 AWG (sólido, com fios) / 4 AWG (flexível)
      35 mm² (sólido, flexível) / 25 mm² (flexível)
      MontagemCalha DIN de 35 mm, EN 60715
      Grau de proteçãoIP 20 (incorporado)
      Material da caixaTermoplástico: Grau de extinção UL 94 V-0
      Proteção térmicaSim
      Estado de funcionamento / Indicação de avariaVerde ok / Vermelho defeito
      Contactos remotos (RC)
      Capacidade de comutação RC
      Secção transversal do condutor RC (máx.)      		Opcional
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (sólido) / 1,5 mm² (sólido)

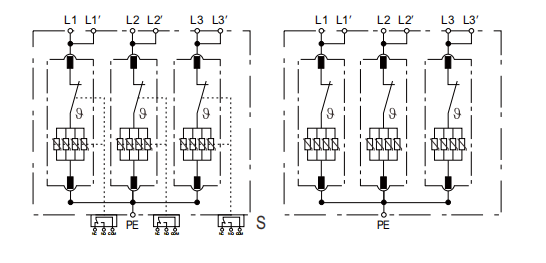

      Configuração interna

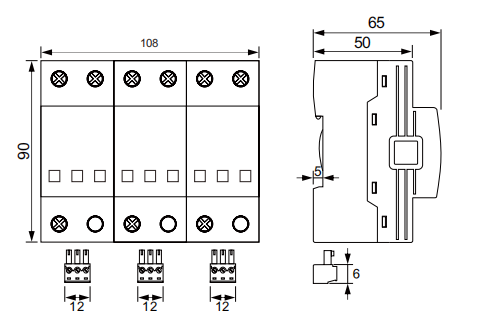

      ■ Dimensões e embalagem

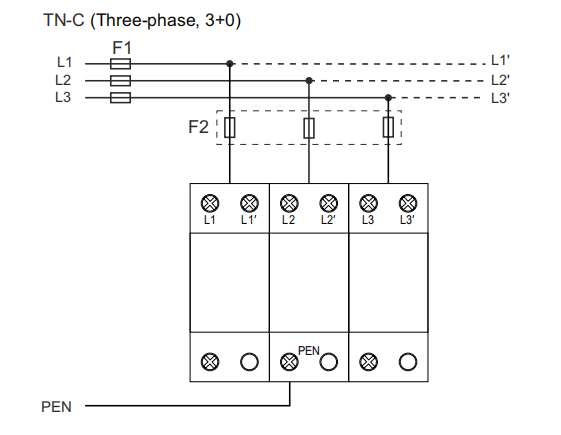

      Diagrama de ligação

      FAQ para LY1-B25/3(S) MONOBLOCK MULTI-POLE SPD

      1. O que torna o LY1-B253S adequado para sistemas AC multifásicos?
      O LY1-B253S é um monobloco SPD multipolar (2P/3P/4P), permitindo a proteção coordenada de múltiplas fases em redes trifásicas ou bifásicas de corrente alternada.

      2. Que tecnologia de proteção utiliza este modelo?
      Utiliza Absorção de picos de tensão com base em MOV, optimizado para transientes CA repetidos e manuseamento de impulsos de alta energia.

      3. Que certificações possui este DPS?
      É construído da seguinte forma IEC 61643-11:2011 / EN 61643-11:2022, e tem certificação CE e TUV, adequada para projectos de engenharia internacionais.

      4. O LY1-B253S é adequado para utilização industrial?
      Sim. A sua configuração multipolar torna-o adequado para painéis de controlo industrial, entradas de energia de máquinas, edifícios comerciais e quadros de distribuição principais.

      5. Que materiais de habitação são utilizados?
      A caixa é moldada a partir de Material retardador de chama de alta temperatura PA66/PBT, A estrutura do sistema de proteção contra incêndios é de grande importância, assegurando a estabilidade estrutural em caso de sobretensão.

      6. Este DUP pode ser adquirido a granel?
      Sim, são suportados pacotes de venda por grosso, compra a granel direta da fábrica, marca OEM/ODM e distribuidor.

      7. Este modelo está equipado com um indicador visual de avarias?
      Sim, o SPD possui uma janela indicadora de estado clara para mostrar o estado de funcionamento e o estado de falha.
