Os picos de tensão danificam o equipamento, interrompem as operações e causam tempos de inatividade dispendiosos. A LEEYEE oferece SPDs de alto desempenho com capacidade de descarga superior para proteger sistemas industriais e de energia solar.
Um Dispositivo de Proteção contra Surtos (DPS) é um dispositivo de segurança eléctrica que limita a sobretensão transitória, desviando a corrente de surto para a terra. Protege o equipamento contra descargas atmosféricas, sobretensões de comutação e outras perturbações. Os SPDs são essenciais em sistemas industriais, comerciais e fotovoltaicos (PV) onde a eletrónica sensível exige uma proteção fiável contra picos de tensão.
Vamos agora explorar como funcionam os DPS, os seus tipos, importância e onde são mais cruciais.
Como é que os DUP funcionam?
A Dispositivo de proteção contra sobretensões funciona detectando sobretensão transitória e fornecendo um caminho de baixa impedância para redirecionar o excesso de energia com segurança para o solo. Normalmente, o SPD permanece inativo, permitindo a passagem da tensão normal. No entanto, quando a tensão excede o seu limiar - conhecido como “tensão de passagem” ou Nível de proteção da tensão (para cima)-Os seus componentes internos, como os varistores de óxido metálico (MOVs) ou os tubos de descarga de gás, conduzem, desviando a energia de pico das cargas sensíveis. O tempo de resposta é crítico; SPDs de alta qualidade como os da LEEYEE reagem em menos de 25 nanossegundos, garantindo que o equipamento permaneça ileso mesmo durante picos rápidos e de alta energia causados por raios ou eventos de comutação.
Tipos de DUP
Os SPDs são classificados por local de instalação e capacidade de tratamento de surtos:
-
DUP tipo 1 - Instalado na entrada de serviço; concebido para suportar correntes diretas de raios (forma de onda de 10/350μs).
-
DUP tipo 2 - Instalado em painéis de subdistribuição; protege contra sobretensões residuais (forma de onda de 8/20μs) de eventos de comutação ou relâmpagos próximos.
-
DUP tipo 3 - Instalado perto de equipamento sensível; fornece uma proteção fina para dispositivos como servidores ou PLCs.
A LEEYEE fabrica SPDs AC e DC para distribuição de energia de baixa tensão e sistemas fotovoltaicos, com correntes de descarga nominal (In) de 5kA a 20kA e correntes de descarga máxima (Imax) até 100kA - entre as mais altas da indústria chinesa.
Importância dos DOCUP
Os SPDs são essenciais para manter a continuidade operacional e a longevidade do equipamento. Picos transitórios, mesmo aqueles abaixo dos limites de danos visíveis, podem degradar o isolamento e as junções de semicondutores ao longo do tempo, levando a falhas prematuras. Em sectores como o das telecomunicações, centros de dados e energias renováveis, mesmo milissegundos de tempo de inatividade podem resultar em perdas financeiras significativas. A norma IEC 61643-11 exige o uso de SPD em muitas instalações de alto risco. Os SPDs da LEEYEE, certificados pela CE, TUV, CB e ISO9001, cumprem os requisitos de conformidade global, garantindo a segurança e a conformidade regulamentar.
Os DUP são cruciais para:
-
Sistemas de distribuição de energia - Proteger os transformadores, os disjuntores e o equipamento a jusante dos raios e das sobretensões de comutação.
-
Sistemas fotovoltaicos - Proteger os painéis solares e os inversores de sobretensões de corrente contínua causadas por descargas próximas.
-
Automação industrial - Evitar que PLCs, accionamentos e sensores funcionem mal durante perturbações na rede.
-
Centros de dados - Garanta um serviço ininterrupto protegendo os servidores e os comutadores de rede.
-
Estações de carregamento de veículos eléctricos - Proteger a eletrónica de carregamento sensível da instabilidade da rede.
Ao integrar os SPD, os engenheiros reduzem significativamente os custos de manutenção e prolongam a vida útil dos activos.
Exemplos de DUPs
-

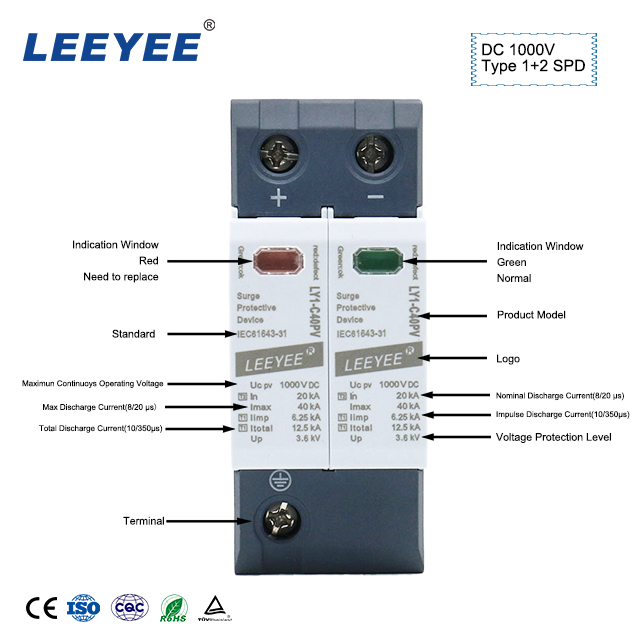

LEEYEE LY1-PV - DC SPD para matrizes fotovoltaicas, Up <2.5kV, In 20kA, Imax 40kA, tempo de resposta <25ns.
-
LEEYEE LY1-AC - AC SPD para quadros de distribuição, Up < 1.8kV, In 20kA, Imax 60kA.
-
LEEYEE Modular SPD - Design de módulo conectável para uma substituição rápida sem necessidade de cablagem.
Estes modelos são amplamente utilizados em subestações, armários de controlo industrial, parques solares e instalações militares. Com uma fábrica de 8.000m², a LEEYEE suporta a personalização OEM/ODM para atender a diversos requisitos de aplicação.
Os SPDs são essenciais para salvaguardar os sistemas eléctricos modernos de eventos eléctricos de pico, garantindo segurança, fiabilidade e eficiência operacional.
FAQs: Sobretensão eléctrica
Q1: O que é a sobretensão eléctrica?
Uma sobretensão eléctrica é um aumento súbito de tensão que pode danificar o equipamento elétrico.
P2: Como é que um dispositivo de proteção contra sobretensões ajuda?
Redirecciona o excesso de tensão para a terra, protegendo o equipamento de danos por sobretensão.
Q3: Os DOCUP destinam-se apenas a utilizações industriais?
Não. São utilizados em sistemas residenciais, comerciais e de energias renováveis.
Q4: Com que frequência devem os DOCUP ser inspeccionados?
Pelo menos uma vez por ano ou depois de grandes eventos.
Q5: Os DPS impedem a sobretensão a longo prazo?
Não. São concebidos para eventos transitórios. Utilize protectores contra subtensão ou sobretensão para problemas contínuos.
Exoneração de responsabilidade:
Este conteúdo destina-se apenas a fins informativos. Consulte um engenheiro elétrico licenciado para a conceção da proteção contra sobretensões específica do local.
