Moderne Aufzugssysteme basieren auf elektronischen Steuerschränken, Frequenzumrichtern (VFDs), Kommunikationsschnittstellen und langen Kabelwegen zwischen Maschinenräumen, Schächten und Feldgeräten. Diese Komponenten können empfindlich auf transiente Überspannungen reagieren, die durch blitzinduzierte Stoßspannungen, Schaltvorgänge und Störungen aus den elektrischen Systemen des Gebäudes verursacht werden.
Dieser Leitfaden erläutert den Überspannungsschutz für Aufzüge aus technischer und OEM-Perspektive mit Fokus auf Steuerschränke, VFD-Systeme, Kommunikationsschnittstellen, Installationsüberlegungen sowie die erforderlichen Informationen vor der SPD-Auswahl.
Der Überspannungsschutz für Aufzüge sollte nicht als einzelner SPD an der Stromeinspeisung betrachtet werden. Eine vollständige Bewertung berücksichtigt normalerweise mehrere Schutzpunkte, darunter den Gebäudeanschluss, den Aufzugssteuerschrank, den VFD-Eingang, Steuerstromkreise und Kommunikationsschnittstellen.
| Schutzpunkt | Hauptzweck |
|---|---|
| Gebäudeverteilnetz | Reduzierung der transienten Energie, die in das Aufzugssystem gelangt. |
| Aufzugssteuerschrank | Schutz der empfindlichen Steuerungselektronik und internen Schaltkreise. |
| VFD / Antriebseingang | Reduzierung der transienten Belastung von leistungselektronischen Komponenten. |
| Signal- und Kommunikationsschnittstellen | Reduzierung der Überspannungseinwirkung auf angeschlossene Datenleitungen. |
Die endgültige SPD-Konfiguration muss in Übereinstimmung mit der Systemspannung, der Erdungsanordnung, den Anforderungen des Aufzugsherstellers und den Projektbedingungen bestätigt werden.

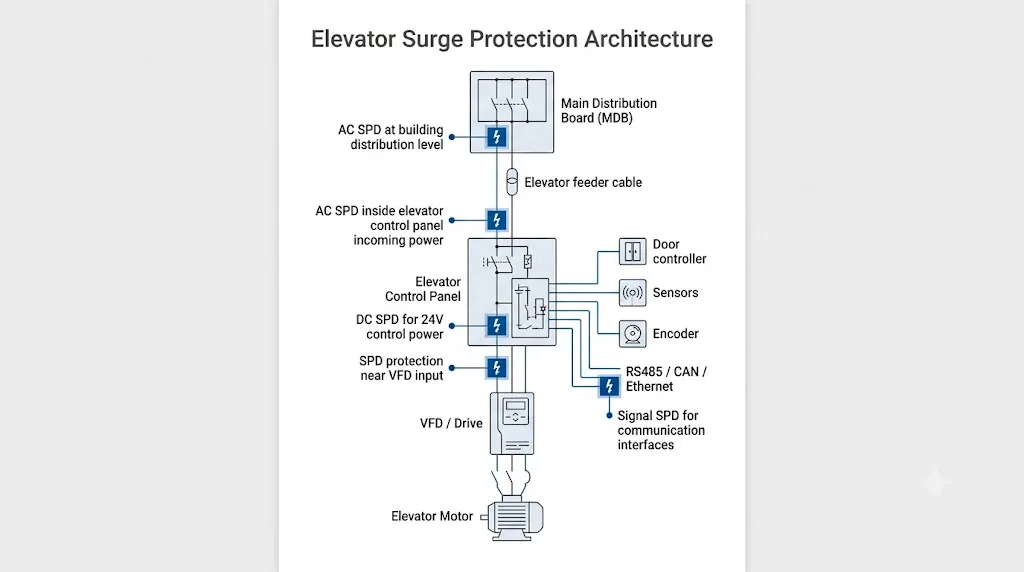

Architektur des Überspannungsschutzes für Aufzüge, die das Verhältnis zwischen Stromkreisen, Steuerungssystemen, Antrieben und Kommunikationsschnittstellen aufzeigt.
Inhaltsübersicht
1. Wo können Überspannungen in ein Aufzugssystem eindringen?
Eine Aufzugsinstallation enthält verschiedene mögliche Pfade für Überspannungen. Neben der AC-Einspeisung können auch lange Kabel, Steuerstromkreise und Kommunikationsleitungen zu Pfaden für transiente Störungen werden.
| Systembereich | Mögliches Risiko | Technische Überlegung |
|---|---|---|
| Hauptstromversorgung | Externe transiente Überspannung | Bewerten Sie die Anforderungen an den AC-SPD entsprechend der elektrischen Installation. |
| Aufzugssteuerschrank | Beschädigung von Steuerung und Leiterplatten | Wählen Sie den SPD passend zum Schaltschrankdesign und Stromnetz aus. |
| Antriebssystem | Belastung der Leistungselektronik | Koordinieren Sie die SPD-Auswahl mit den Anforderungen des Frequenzumrichters (VFD). |
| Signalkreise | Kommunikationsunterbrechung | Bestätigen Sie den Schnittstellentyp und die Kabelbedingungen. |
2. Überspannungsschutz für Aufzugssteuerschränke
Der Aufzugssteuerschrank ist der zentrale Verbindungspunkt zwischen Stromeingang, Steuerungselektronik, Antriebskreisen und Kommunikationsschnittstellen.
Bei OEM-Schaltschränken sollte die Auswahl des SPD mehr als nur die Nennspannung berücksichtigen. Wichtige Informationen können sein:
- Systemspannung und Phasenkonfiguration
- Erdungskonzept
- SPD-Typ und Schutzmodus
- Anforderungen an den Überspannungsschutz
- Installationsort und Kabellänge
Eine höhere SPD-Spannungsbemessung bietet nicht automatisch einen besseren Schutz. Wenn die SPD-Parameter nicht mit dem tatsächlichen elektrischen System übereinstimmen, entspricht die Schutzleistung möglicherweise nicht den Projektanforderungen.
3. Überlegungen zum Überspannungsschutz für Frequenzumrichter (VFD) in Aufzügen
Viele moderne Aufzüge verwenden Frequenzumrichter, um den Motorbetrieb zu steuern. VFD-Systeme enthalten empfindliche Halbleiterbauelemente und elektronische Steuerkreise, die eine sorgfältige Schutzkoordination erfordern.
| VFD-bezogener Bereich | Schutzaspekt |
|---|---|
| VFD-Eingangsleistung | Bewerten Sie die Auswahl des AC-SPD und die Installationsposition. |
| Antriebselektronik | Berücksichtigen Sie die transiente Belastung und die Empfehlungen des Herstellers. |
| Steuerschnittstelle | Bestätigen Sie die Anforderungen für Kommunikations- und Steuerstromkreise. |
Die Auswahl des SPD sollte die Schutzstrategie für den Frequenzumrichter (VFD) unterstützen. Sie ersetzt weder die Installationsanforderungen des Antriebsherstellers noch andere erforderliche Schutzmaßnahmen.
4. Auswahl des Schutzpunktes für den SPD im Aufzug

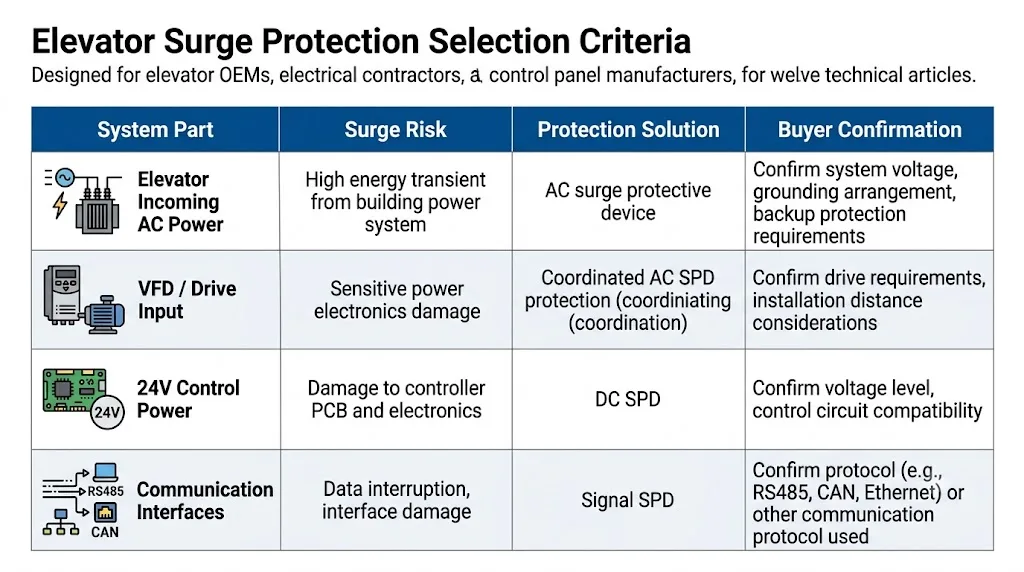

Vergleich von Aufzugsschutzpunkten, um OEMs und Ingenieuren bei der Identifizierung geeigneter Bereiche für die SPD-Bewertung zu helfen.
| Standort | Typischer Schutzfokus | Käuferbestätigung |
|---|---|---|
| Gebäude-Hauptverteilung (MDB) | Reduzierung der eingehenden Stoßenergie | Systemspannung, Erdung und Installationsanforderungen. |
| Aufzugssteuerschrank | Schutz der Steuerspannungsversorgung | Schaltschrankdesign und interne Verdrahtungsbedingungen. |
| VFD-Eingang | Koordination des Antriebsschutzes | Antriebsspezifikationen und Herstellerrichtlinien. |
| 24V-Steuerstromkreise | Schutz elektronischer Schaltungen | Steuerspannungs- und Schnittstellenanforderungen. |
| Kommunikationsleitungen | Signalschutz | RS485-, CAN-, Ethernet- oder sonstige Protokolldetails. |
5. Benötigt ein Aufzugssystem mehr als einen SPD?
Es gibt keine universelle Anzahl an SPDs, die für jede Aufzugsinstallation erforderlich ist. Die korrekte Anzahl hängt vom elektrischen Design des Gebäudes, der Kabelführung, der Empfindlichkeit der Geräte und den Projektanforderungen ab.
Eine Komplettlösung erfordert möglicherweise die Bewertung verschiedener Schutzzonen, anstatt ein einzelnes SPD auszuwählen, ohne die Systemarchitektur zu berücksichtigen.
6. Überspannungsrisiken im Aufzugsschacht und bei langen Kabelwegen
Aufzugsschächte enthalten oft lange Kabelführungen, die Maschinenräume, Steuerungen, Sensoren und Etagen-Equipment verbinden. Längere Kabelwege können die Anfälligkeit für induzierte transiente Störungen erhöhen.
Bei Installationen mit langen Kommunikationsleitungen oder exponierten Feldgeräten sollte das Schutzdesign entsprechend der tatsächlichen Installationsumgebung überprüft werden.
7. Was ein SPD nicht ersetzen kann
Ein SPD ist nur ein Teil einer elektrischen Schutzstrategie. Es ersetzt nicht:
- Ein korrektes Erdungs- und Potenzialausgleichskonzept.
- Korrekte elektrische Installationspraktiken.
- Anforderungen des Aufzugsherstellers.
- Design des Sicherheitsstromkreises und Compliance-Prüfung.
8. Workflow zur Auswahl von SPDs für Aufzüge

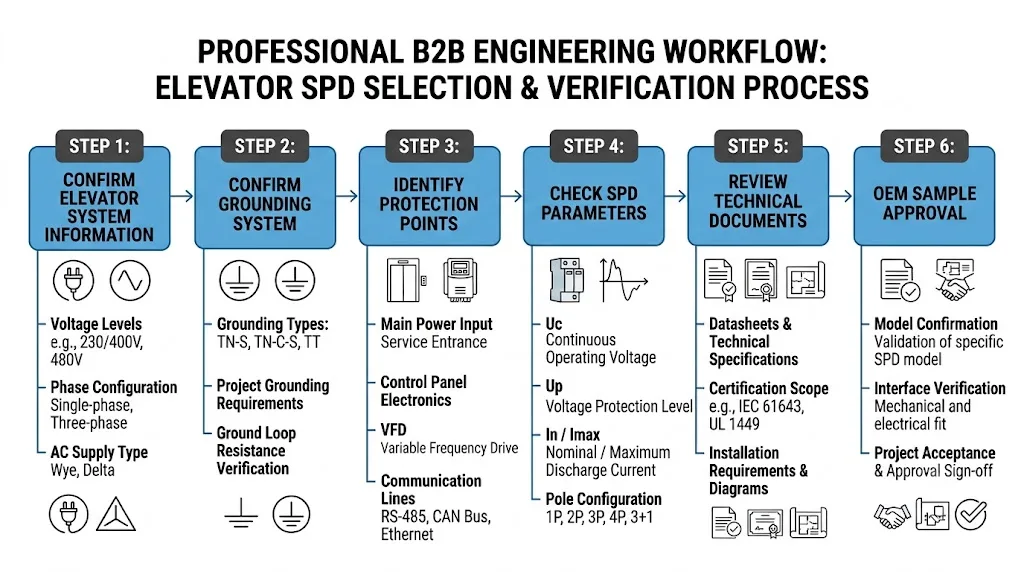

Engineering-Bestätigungs-Workflow von der Systemdatenerfassung bis zur Genehmigung des SPD-Modells.
- Versorgungsspannung und Phasenkonfiguration des Aufzugs
- Erdungssystem
- Informationen zum Schaltschrank
- VFD- oder Antriebsanforderungen
- Kommunikationsschnittstellen
- Installationsposition
- Erforderliche Normen oder Zertifikate
- Mengenbedarf
- Anforderungen an OEM-Etiketten und Dokumentation
9. Häufige Fehler bei der Auswahl von SPDs für Aufzüge
- Auswahl nur nach Spannung: Die Auswahl des SPD erfordert Systembedingungen, nicht nur die Nennspannung.
- Installation des SPD weit entfernt von der Ausrüstung: Die Anschlussanordnung beeinflusst die Wirksamkeit des Schutzes.
- Ignorieren des Kommunikationsschutzes: Elektronische Systeme können mehrere Eintrittspfade für Überspannungen aufweisen.
- Annahme, dass ein SPD die Erdung ersetzt: Der Überspannungsschutz hängt vom vollständigen Installationskonzept ab.
Benötigen Sie Hilfe bei der Überprüfung einer Überspannungsschutzanforderung für Aufzüge? Teilen Sie Ihre Systemspannung, Schaltschrankinformationen und Anwendungsdetails mit LEEYEE für eine technische Bewertung.
Modellempfehlung anfordernFAQ
Wo sollte ein SPD in einem Aufzugssystem installiert werden?
Die Installationspunkte für SPD hängen von der elektrischen Architektur des Aufzugs ab. Häufige Evaluierungspunkte sind Eingangsstromkreise, Schaltschränke, Antriebseingänge und Signalschnittstellen.
Kann ein SPD VFD-Systeme von Aufzügen schützen?
Ein SPD kann helfen, die Belastung durch transiente Überspannungen zu reduzieren, aber die endgültige Schutzanordnung sollte mit den VFD-Anforderungen und Projektbedingungen abgestimmt werden.
Sollten Kommunikationsleitungen von Aufzügen mit Überspannungsschutz versehen werden?
Ein Kommunikationsschutz kann je nach Schnittstellentyp, Kabellänge, Installationsumgebung und Systemdesign erforderlich sein.
Welche Informationen sollten OEM-Einkäufer von Aufzügen bereitstellen?
OEM-Einkäufer sollten vor der endgültigen Modellbestätigung elektrische Parameter, Installationsbedingungen, Schnittstellenanforderungen und Dokumentationsanforderungen bereitstellen.
Referenzen
- [1] IEC 61643 Serie, Überspannungsschutzgeräte für Niederspannung.
- [2] IEC 60364-5-534, Errichten von Niederspannungsanlagen — Schutz gegen Überspannungen.
- [3] IEEE Std C62.41 Serie, Empfohlene Praxis zur Charakterisierung von Überspannungen in Niederspannungs-Wechselstromkreisen.
- [4] IEC 60204-1, Sicherheit von Maschinen — Elektrische Ausrüstung von Maschinen.
- [5] Offizielle Installationsanleitungen und technische Datenblätter des SPD-Herstellers zur Anwendungsprüfung.
