    Artikel Nr.: LY1-B25/3(S)

    LY1-B25/3(S) MONOBLOCK MEHRPOLIG SPD

    Beschreibung：

    Klasse l-Klasse ll-Typ 1-Typ 2
    Ort der Verwendung: Hauptverteilerschränke
    Netzwerk-Systeme: TN-C
    Schutzart: L-PE / L'-PE
    Überspannungsfestigkeit: limp=25 kA(10/350 μs)
    ln = 25 kA (8 /20 μs)
    IEC/EN-Kategorie: Klasse 1+11 / Typ 1+2
    Schutzelemente: Hochenergie-MOV
    Gehäuse: Monoblock-Bauweise
    Übereinstimmung:IEC 61643-11:2011
    EN 61643-11:2012

    Jetzt zitieren

      Die 100kA 3-poliges Überspannungsschutzgerät bietet strapazierfähigen Schutz für Drehstromnetze in industriellen und gewerblichen Einrichtungen.
      Gebaut mit Graphit-Lichtbogenlücke + MOV ZnO-Technologie, Sie bietet eine extrem schnelle Reaktionszeit und eine hohe Entladekapazität gegen Stoßströme.
      Sein Gehäuse verwendet langlebige PVC/PA66/PBT-Materialien, gemäß IEC 61643-11:2011 / EN 61643-11:2022, und zertifiziert durch CE und TUV.
      Wir sind ein Professioneller Hersteller und Lieferant von Überspannungsschutzgeräten, und bietet OEM, ODM, Großhandel, Fabrik direkt und Großeinkauf Unterstützung.

      Anwendbare Szenarien / Anwendungsindustrien

      Die Installation erfolgt einfach über 35mm DIN-Schiene, geeignet für Solarkollektorenkästen, Leistungsregelungssystemeund AC-Verteilerschränke.

      ■ Technische Daten
      IEC Elektrisch 150 275 320 385 440
      AC-Nennspannung (50/60Hz) Uo/ Un 120 V 230 V 230 V 230 V 400 V
      Maximale kontinuierliche Betriebsspannung (AC) Uc 150 V 275V 320 V 385 V 440 V
      Nenn-Entladestrom (8/20 μs) Unter 25kA
      Maximaler Entladestrom (8/20 μs) Imax 100kA
      Impuls-Entladestrom (10/350 μs) Iimp 25kA
      Gesamt-Entladestrom (10/350μs) Itotal 75kA
      Spezifische Energie W/R 156 kJ / Ω
      Laden Sie Q 12,5 As
      Spannung Schutzniveau Nach oben 1 kV 1,5 kV 1,6 kV 1,8 kV 2 kV
      Reaktionszeit tA < 25 ns
      Vorsicherung (max) 315 A gL / gG
      Kurzschlussstrom-Nennwert (AC) ISCCR 50 kA
      TOV Widerstandsfähigkeit 5s UT 180V 335V 335V 335V 580V
      TOV 120min UT 230V 440V 440V 440V 765V
      Anzahl der Ports 1
      Mechanik und Umwelt
      Betriebstemperaturbereich Ta -40ºF bis +158ºF [-40ºC bis +70ºC]
      Zulässige Betriebsfeuchtigkeit RH 5%...95%
      Atmosphärischer Druck und Höhe 80k Pa ... 106k Pa / -500 m...... 2000 m
      Klemmenschrauben-Drehmoment Mmax 39,9 Ibf-in [4,5 Nm]
      Leiterquerschnitt (max) 2 AWG (massiv, verseilt) / 4 AWG (flexibel)
      35 mm² (massiv, verseilt) / 25 mm² (flexibel)
      Montage 35 mm DIN-Schiene, EN 60715
      Grad des Schutzes IP 20 (eingebaut)
      Material des Gehäuses Thermoplast: Löschgrad UL 94 V-0
      Thermischer Schutz Ja
      Betriebszustand/Störungsanzeige Grün ok / Rot defekt
      Fernbedienbare Kontakte (RC)
      RC-Schaltleistung
      RC-Leiter Querschnitt (max)      		 Optional
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (massiv) / 1,5 mm²(massiv)

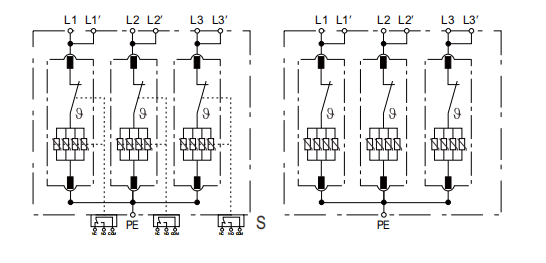

      ■ Interne Konfiguration

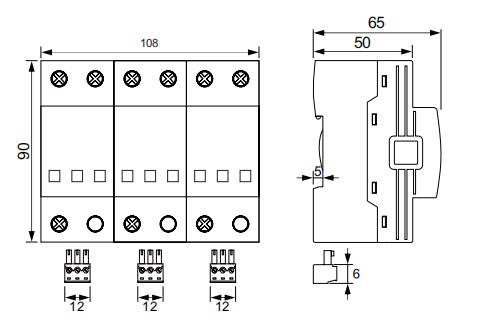

      ■ Abmessungen und Verpackung

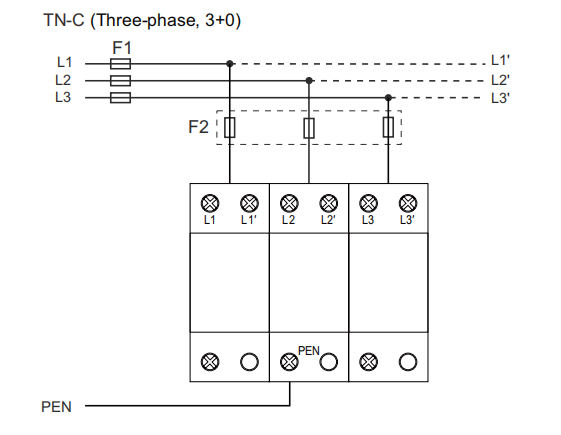

      ■ Anschlussschema

      FAQ für LY1-B25/3(S) MONOBLOCK MULTI-POLE SPD

      1. Warum eignet sich die LY1-B253S für mehrphasige Wechselstromsysteme?
      Der LY1-B253S ist ein Monoblock mehrpolig (2P/3P/4P) SPD, und ermöglicht einen koordinierten Schutz über mehrere Phasen in Dreiphasen- oder Split-Phasen-Wechselstromnetzen.

      2. Welche Schutztechnologie wird bei diesem Modell verwendet?
      Sie verwendet MOV-basierte Stoßdämpfung, Die Geräte sind für wiederholte Wechselstromtransienten und die Verarbeitung von Impulsen mit hoher Energie optimiert.

      3. Welche Zertifizierungen hat dieses SPD?
      Sie ist wie folgt aufgebaut IEC 61643-11:2011 / EN 61643-11:2022, und ist CE- und TUV-zertifiziert, geeignet für internationale technische Projekte.

      4. Ist das LY1-B253S für den industriellen Einsatz geeignet?
      Ja. Durch seine mehrpolige Konfiguration ist er geeignet für industrielle Schalttafeln, Stromeingänge für Maschinen, gewerbliche Gebäude und Hauptverteilerschränke.

      5. Welche Gehäusematerialien werden verwendet?
      Das Gehäuse ist geformt aus PA66/PBT hochtemperaturbeständiges flammhemmendes Material, und gewährleistet die strukturelle Stabilität bei Überschwemmungsereignissen.

      6. Kann dieses EPPD in großen Mengen erworben werden?
      Ja, Großhandel, Direktkauf ab Werk, OEM/ODM-Branding und Vertriebspakete werden unterstützt.

      7. Ist dieses Modell mit einer optischen Fehleranzeige ausgestattet?
      Ja, das SPD verfügt über ein übersichtliches Statusanzeigefenster, das den Betriebs- und Fehlerstatus anzeigt.
