    Artikel Nr.: LY1-B25/4(S)

    LY1-B25/4(S) MONOBLOCK MEHRPOLIG SPD

    Beschreibung：

    Klasse II-Typ 1-Typ 2
    Ort der Verwendung: Hauptverteilerschränke
    Netzwerk-Systeme: TN-S
    Modus des Schutzes: L-PE /L'-PE, N-PE / N'-PE
    Überspannungsfestigkeit: limp= 25 kA (10/350 μs)
    ln = 25 kA (8 / 20 μs)
    IEC/EN-Kategorie: Klasse 1+11 / Typ 1+2
    Schutzelemente:Hochenergie-MOV
    Gehäuse: Monoblock-Bauweise
    Einhaltung: IEC 61643-11:2011
    EN 61643-11:2012

    Jetzt zitieren

      Unser 100kA 4-poliges AC-Überspannungsschutzgerät bietet umfassenden Schutz für dreiphasig + Nullleiter (4P) Systeme. Es integriert Graphitbogen-Spaltentladungskammern mit MOV ZnO-Varistoren, die eine stabile und hohe Entladekapazität gewährleisten.
      Umhüllt von flammwidriges PVC/PA66/PBT-Gehäuse, erfüllt das Gerät die folgenden Anforderungen IEC 61643-11:2011 / EN 61643-11:2022 und ist zugelassen mit CE & TUV Zertifizierungen.
      Wir sind ein Fabrik für Überspannungsschutzgeräte und OEM/ODM-Hersteller, unterstützend Großbestellungen, Großhandelspreise und Lieferung in großen Mengen.

      Anwendbare Szenarien / Anwendungsindustrien

      Perfekt für AC-Verteilerschränke, Industrieanlagen, Überspannungsschutzkästen für Wohngebäudeund Solarsysteme, enthält dieses EPPD 35mm DIN-Schienenmontage für eine schnelle Installation und Wartung.

      ■ Technische Daten
      IEC Elektrisch150275320385440
      AC-Nennspannung (50/60Hz)Uo/ Un120 V230 V230 V230 V400 V
      Maximale kontinuierliche Betriebsspannung (AC)Uc150 V275V320 V385 V440 V
      Nenn-Entladestrom (8/20 μs)Unter25kA
      Maximaler Entladestrom (8/20 μs)Imax100kA
      Impuls-Entladestrom (10/350 μs)Iimp25kA
      Gesamt-Entladestrom (10/350μs)Itotal100kA
      Spezifische EnergieW/R156 kJ / Ω
      Laden SieQ12,5 As
      Spannung SchutzniveauNach oben1 kV1,5 kV1,6 kV1,8 kV2 kV
      ReaktionszeittA< 25 ns
      Vorsicherung (max)315 A gL / gG
      Kurzschlussstrom-Nennwert (AC)ISCCR50 kA
      TOV Widerstandsfähigkeit 5sUT180V335V335V335V580V
      TOV 120minUT230V440V440V440V765V
      Anzahl der Ports1
      Mechanik und Umwelt
      BetriebstemperaturbereichTa-40ºF bis +158ºF [-40ºC bis +70ºC]
      Zulässige BetriebsfeuchtigkeitRH5%...95%
      Atmosphärischer Druck und Höhe80k Pa ... 106k Pa / -500 m...... 2000 m
      Klemmenschrauben-DrehmomentMmax39,9 Ibf-in [4,5 Nm]
      Leiterquerschnitt (max)2 AWG (massiv, verseilt) / 4 AWG (flexibel)
      35 mm² (massiv, verseilt) / 25 mm² (flexibel)
      Montage35 mm DIN-Schiene, EN 60715
      Grad des SchutzesIP 20 (eingebaut)
      Material des GehäusesThermoplast: Löschgrad UL 94 V-0
      Thermischer SchutzJa
      Betriebszustand/StörungsanzeigeGrün ok / Rot defekt
      Fernbedienbare Kontakte (RC)
      RC-Schaltleistung
      RC-Leiter Querschnitt (max)      		Optional
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (massiv) / 1,5 mm²(massiv)

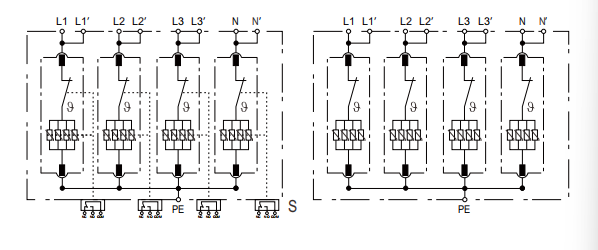

      ■ Interne Konfiguration

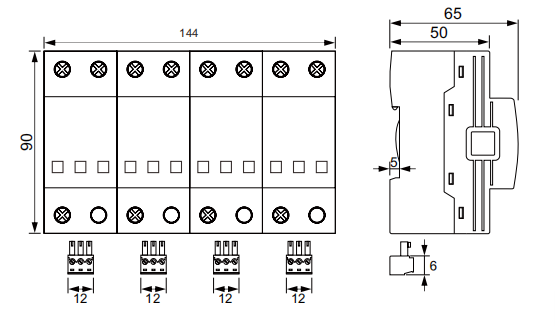

      ■ Abmessungen und Verpackung

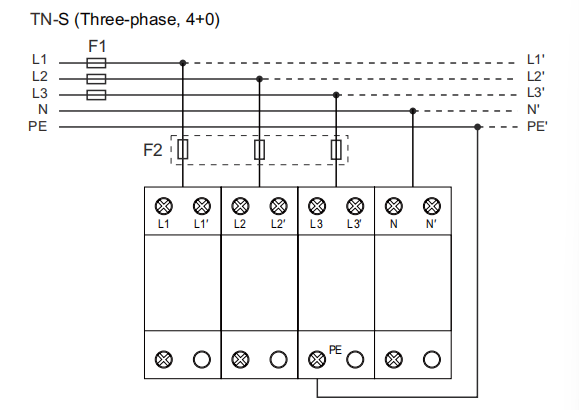

      ■ Anschlussschema

      FAQ für LY1-B25/4(S) MONOBLOCK MULTI-POLE SPD

      1. Was ist der Unterschied zwischen dem LY1-B254S und anderen Monoblock-SPDs?
      Der LY1-B254S ist konzipiert für höhere Überspannungsfestigkeit und verbesserter Mehrphasenschutz, Dadurch eignet er sich für höhere AC-Lasten und größere Verteilerschränke.

      2. Welche Art von Überspannungsschutz-Elementen sind in diesem Modell enthalten?
      Dieses SPD verwendet industrietaugliche MOV (ZnO)-Varistoren, die aufgrund ihrer hohen Stoßfestigkeit und stabilen Klemmeigenschaften ausgewählt wurden.

      3. Erfüllt dieses Modell die globalen Compliance-Anforderungen?
      Ja, es wird nach den folgenden Normen hergestellt IEC 61643-11:2011 / EN 61643-11:2022, und ist zertifiziert mit CE + TUV, die den europäischen und weltweiten Sicherheitsanforderungen entsprechen.

      4. Kann dieses SPD auf 35 mm DIN-Schienen installiert werden?
      Ja, der LY1-B254S unterstützt Standard-Montage auf DIN-Schiene, Dadurch lässt es sich leicht in AC-Verteilungssysteme integrieren.

      5. Für welche Anwendungen wird der LY1-B254S üblicherweise eingesetzt?
      Es ist ideal für gewerbliche Gebäude, industrielle Drehstromsysteme, Schaltschränke, automatische Anlagen und die Netzverteilung in Fabriken.

      6. Unterstützt das LY1-B254S OEM-Dienste?
      Ja. Wir sind eine Fabrik, die sich auf OEM/ODM-Service, Massenproduktion und Vertriebspartnerschaften spezialisiert hat.

      7. Welche Merkmale bietet dieses EPPD für den Umweltschutz?
      Die Produktmerkmale IP-Schutzgehäuse, Das flammhemmende Gehäuse und die hohe Temperaturtoleranz sind für anspruchsvolle Energieumgebungen ausgelegt.
