    Artikel Nr.: LY1-C40/1(S)

    LY1-C40/1(S)STECKBAR EINPOLIG SPD

    Beschreibung：

    Klassell -Typ 2 -Typ 1CA
    Ort der Verwendung: Unterverteilerschränke
    Schutzart: L-PE, N-PE
    Überspannungsfestigkeit: In = 20 kA (8/20 μs)
    IEC/EN/UL-Kategorie: Klasse ll /Typ 2 /Typ 1
    CAP-Schutzelemente: Hochenergie-MOV
    Gehäuse: Steckbares Design
    Einhaltung: lEC 61643-11:2011
    EN 61643-11:2012

    Jetzt zitieren

      Als Fachmann Hersteller von AC-Überspannungsschutzgeräten, unser 40kA 1-polig SPD ist konzipiert für einphasige Wechselstromnetze.
      Es verwendet hochwertige MOV ZnO-Varistoren um eine schnelle Reaktion und eine starke Stoßdämpfung gegen Überspannungstransienten zu gewährleisten.
      Das Gehäuse des Geräts besteht aus PVC/PA66/PBT, und bietet eine hervorragende Isolierung, Flammfestigkeit und Haltbarkeit.
      Vollständig konform mit IEC 61643-11:2011 / EN 61643-11:2022, und zertifiziert durch CE & TUV.
      Als erfahrener OEM/ODM Fabrik und Lieferant, bieten wir Optionen für Großhandel, Großmengen und Großeinkauf für globale Vertriebshändler.

      Anwendbare Szenarien / Anwendungsindustrien

      Ideal für AC-Stromleitungen, Solarsysteme, Schaltschränke und Verteilerkästen, und unterstützt 35mm DIN-Schienenmontage.

      ■ Technische Daten
      IEC Elektrisch 75 150 275 320 385 440
      AC-Nennspannung (50/60Hz) Uo/ Un 60 V 120 V 230 V 230 V 230 V 400 V
      Maximale kontinuierliche Betriebsspannung (AC) Uc 75 V 150 V 275V 320 V 385 V 440 V
      Nenn-Entladestrom (8/20 μs) Unter 20 kA 20 kA 20 kA 20 kA 20 kA 20 kA
      Maximaler Entladestrom (8/20 μs) Imax 40 kA 40 kA 40 kA 40 kA 40 kA 40 kA
      Spannung Schutzniveau Nach oben 0,4 kV 1 kV 11,5 kV 1,6 kV 1,8 kV 2 kV
      Impulsstrom (10/350μs) Iimp (L-N) 7kA
      Reaktionszeit tA < 25 ns
      Vorsicherung (max) 125 A gL / gG
      Kurzschlussstrom-Nennwert (AC) ISCCR 25kA/50kA
      TOV Widerstandsfähigkeit 5s UT 90V 180V 335V 335V 335V 580V
      TOV 120min UT 115V 230V 440V 440V 440V 765V
      Modus Widerstandsfähig Widerstandsfähig Sicheres Versagen Sicheres Versagen Sicheres Versagen Sicheres Versagen
      Mechanik und Umwelt
      Betriebstemperaturbereich Ta -40ºF bis +158ºF [-40ºC bis +70ºC]
      Zulässige Betriebsfeuchtigkeit RH 5%...95%
      Atmosphärischer Druck und Höhe 80k Pa ... 106k Pa / -500 m...... 2000 m
      Klemmenschrauben-Drehmoment Mmax 39,9 Ibf-in [4,5 Nm]
      Leiterquerschnitt (max) 2 AWG (massiv, verseilt) / 4 AWG (flexibel)
      35 mm² (massiv, verseilt) / 25 mm² (flexibel)
      Montage 35 mm DIN-Schiene, EN 60715
      Grad des Schutzes IP 20 (eingebaut)
      Material des Gehäuses Thermoplast: Löschgrad UL 94 V-0
      Thermischer Schutz Ja
      Betriebszustand/Störungsanzeige Grün ok / Rot defekt
      Fernbedienbare Kontakte (RC)
      RC-Schaltleistung
      RC-Leiter Querschnitt (max)      		 Optional
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (massiv) / 1,5 mm²(massiv)

      ■ Interne Konfiguration

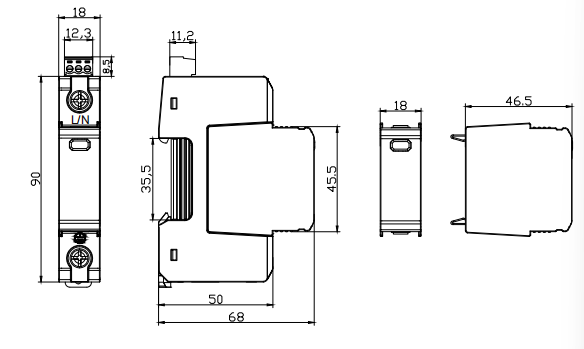

      ■ Abmessungen und Verpackung


      ■ Anschlussschema

      FAQ für LY1-C40/1(S)PLUGGABLE SINGLE-POLE SPD

      1. welche Art von Schutz bietet die LY1-C40/1(S)?
      Der LY1-C40/1(S) ist ein steckbarer einpoliges AC-Überspannungsschutzgerät konzipiert für die schnelle Ableitung von transienten Überspannungen in Netzstromkreisen.

      2. welche Komponenten werden für den Überspannungsschutz verwendet?
      Dieses Modell verwendet Hochleistungs-MOV-Varistoren, die aufgrund ihrer zuverlässigen Überspannungsfestigkeit und ihres gleichmäßigen Schutzniveaus ausgewählt wurden.

      Entspricht die LY1-C40/1(S) den IEC/EN-Normen?
      Ja. Sie wird nach folgenden Kriterien hergestellt IEC 61643-11:2011 / EN 61643-11:2022, und zertifiziert mit CE und TUV, und ist damit für internationale Elektroprojekte geeignet.

      4. wo wird die LY1-C40/1(S) normalerweise installiert?
      Er wird häufig in Wechselstromverteilern, Stromkreisen in Wohngebäuden, Schalttafeln in Büros und Stromversorgungssystemen eingesetzt, die einen kompakten Überspannungsschutz erfordern.

      5. was ist der Vorteil der steckbaren Kassette?
      Es ermöglicht einen schnellen Austausch des Überspannungsmoduls, ohne dass die Verdrahtung entfernt werden muss, wodurch die Wartungszeit verkürzt wird und die Systeme online bleiben.

      6. aus welchem Material besteht das Gehäuse und wie hoch ist die Sicherheit?
      Das Gehäuse ist hergestellt aus PA66/PBT flammwidriger technischer Kunststoff, Sie gewährleisten Temperaturstabilität und hohe mechanische Festigkeit.

      7. bieten Sie Anpassungen für Vertriebshändler an?
      Ja. Als OEM/ODM-Herstellungsbetrieb unterstützen wir kundenspezifische Spannungswerte, Etiketten, Verpackungen und Großserienproduktion.
