Überspannungsschutz für Solar-Überwachung muss mehr als nur die PV-AC- und DC-Stromkreise abdecken. Eine Überspannung kann auch über einen Wechselrichter-Kommunikationsport, einen RS485-Bus, ein im Außenbereich verlegtes Ethernet-Kabel, die Sensorleitung einer Wetterstation oder die Stromversorgung des Datenloggers eindringen.
Eine PV-Anlage kann zwar weiter Strom erzeugen, nachdem ein Teil ihres Überwachungsnetzwerks ausgefallen ist. Das EPC- oder O&M-Team verliert jedoch möglicherweise den Zugriff auf Wechselrichter-Alarme, Leistungsdaten, Wetterdaten und die Fernüberwachung von Störungen. Dieser Leitfaden erläutert, wie diese Pfade überprüft werden können, ohne die Entscheidung auf eine allgemeine Auswahl von PV-Überspannungsschutzgeräten (SPD) zu reduzieren.
Inhaltsübersicht
Kurzantwort: Benötigt ein Solar-Überwachungssystem einen Überspannungsschutz?
Der Überspannungsschutz für die Solar-Überwachung sollte Leitungsabschnitt für Leitungsabschnitt bewertet werden. Überprüfen Sie jeden externen Kupferpfad, der mit dem Überwachungssystem verbunden ist: AC- oder DC-Stromversorgung, RS485 oder Modbus RTU, Ethernet oder Modbus TCP, PoE, analoge Sensorschleifen sowie Impuls- oder Digitaleingänge.
Ein Überspannungsschutz für die Stromversorgung kann keinen Signal-Überspannungsschutz ersetzen. Ein RS485-SPD kann keinen Ethernet-Schutz ersetzen. Außenverkabelungen, gebäudeübergreifende Kabel und Leitungen, die unterschiedliche Blitzschutz- oder Potenzialausgleichszonen kreuzen, erfordern besondere Aufmerksamkeit.
Die endgültige Konfiguration muss auf die tatsächliche Schnittstellenspannung, die Leiteranordnung, die Übertragungsrate, die Kabelführung, das Erdungskonzept und die Gerätevorgaben abgestimmt sein.[1][2][3]
| Schaltung | Typische Ausrüstung | Zu bewertender Schutz |
|---|---|---|
| RS485 / Modbus-RTU | Wechselrichter, Zähler, Datenlogger, intelligenter Sensor | RS485-kompatibler Signal-SPD, abgestimmt auf die tatsächliche Verkabelung und die Signalbegrenzungen |
| Ethernet / Modbus TCP | Logger, Switch, SCADA-Gateway, Router | RJ45- oder Industrie-Ethernet-SPD, abgestimmt auf Kategorie, Geschwindigkeit und PoE-Nutzung |
| Niederspannungs-Gleichstromversorgung | Datenlogger, Sensorgateway, Router | DC-Überspannungsschutz (SPD), abgestimmt auf die maximale Betriebsspannung und die Lastbedingungen |
| Analog- oder Impulssignal | Pyranometer, Temperatur-, Regen- und Windsensoren | Signal-SPD, abgestimmt auf Ausgangstyp, Signalbereich, Schleifenverdrahtung und Frequenz |
| AC-Versorgung | Überwachungsschrank, Netzteil, Hilfsstromversorgung | AC-SPD, separat ausgewählt für das Stromversorgungssystem und die Einbauposition |

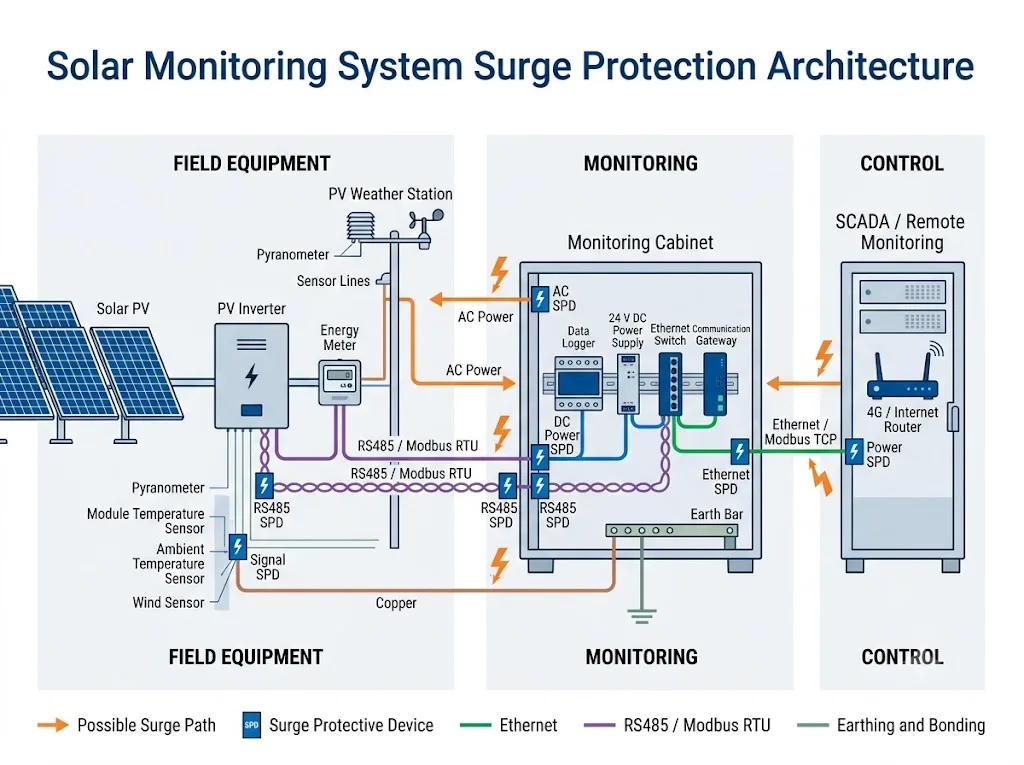

Überspannungsschutz für Solarüberwachung beginnt mit dem vollständigen Signalpfad
Ein Solarüberwachungssystem ist eine Kette von Geräten und Schnittstellen, nicht nur ein einzelnes Kommunikationskabel.
Je nach Projekt kann die Kette Wechselrichter-Kommunikationsterminals, Energiezähler, String-Überwachungseinheiten, einen Datenlogger, ein Kommunikationsgateway, einen Ethernet-Switch, einen Router, eine Wetterstation und eine SCADA-Anbindung umfassen.
Die Überwachung im Versorgungsmaßstab kann zudem Bestrahlungsstärke-, Temperatur-, Wind-, Regen- und Albedosensoren umfassen, die über das gesamte Array verteilt sind. Jedes Gerät kann über einen separaten Stromeingang und einen oder mehrere Kommunikations- oder Messausgänge verfügen.
Die Norm IEC 61724-1 beschreibt die Terminologie, Ausrüstung und Methoden für die PV-Leistungsüberwachung und definiert die Klassen des Überwachungssystems. Sie bietet den Kontext für die Überwachung, bedeutet jedoch nicht, dass ein SPD-Design für jeden Sensor oder jede Kommunikationsarchitektur geeignet ist.[4]
Zeichnen Sie die vollständige Überwachungstopologie, bevor Sie ein SPD auswählen. Listen Sie Quelle, Ziel, physikalische Schnittstelle, Versorgungsspannung und Verlauf jedes Kabels auf. Dies verhindert, dass bei einem Projekt nur der zentrale Schrank geschützt wird, während der Anschluss des Außengeräts ungeschützt bleibt.
Für das umfassendere Schutzkonzept auf AC-Seite, DC-Seite und Systemebene lesen Sie bitte das separate Dokument. Leitfaden zum Überspannungsschutz für Photovoltaikanlagen. Diese Seite konzentriert sich speziell auf Überwachungs-, Kommunikations- und Datenerfassungsschaltkreise.
Wo können Überspannungen in ein PV-Überwachungsnetzwerk eindringen?
Ein nahes Blitzereignis kann transiente Spannungen in langen Leitern induzieren. Potenzialunterschiede können auch zwischen Gerätezonen, Erdungspunkten oder leitfähigen Strukturen auftreten.
Die IEC 62305-4 behandelt Überspannungsschutzmaßnahmen für elektrische und elektronische Systeme gegen den elektromagnetischen Blitzimpuls. Sie umfasst Überlegungen zu Design, Installation, Inspektion, Wartung und Prüfung.[1]
Für ein Solarüberwachungssystem sind die häufigsten leitungsgebundenen Eintrittspfade:
- die AC-Versorgung des Überwachungsschranks;
- die 24-V-DC- oder andere Niederspannungsversorgung für den Datenlogger, das Gateway oder den Sensor;
- ein RS485-Bus zwischen Wechselrichtern, Zählern, Sensoren und dem Logger;
- ein Ethernet-Kupferkabel zwischen einem Logger, Switch, Router oder SCADA-Schrank;
- Strom- und Signalkabel der Wetterstation;
- Verkabelung für analoge, Impuls- und digitale Eingänge;
- Kabel, die zwischen Gebäuden, Außenstrukturen oder verschiedenen Potenzialausgleichszonen verlaufen.
Ein praktisches Schutzkonzept behandelt jede Kabelverbindung in eine geschützte Zone als möglichen Kopplungspfad. Strom-, Mess-, Steuer- und Informationstechnik-Leitungen müssen alle berücksichtigt werden – nicht nur der PV-String-Kreis.[6]
Wählen Sie den SPD anhand der physikalischen Schnittstelle aus, nicht nur anhand des Protokollnamens
„Modbus“, „Wetterstation“ oder „Datenlogger“ sind keine ausreichenden Informationen, um ein Schutzgerät auszuwählen.
Die offizielle Modbus-Spezifikation definiert Modbus als ein Messaging-Protokoll der Anwendungsschicht, das über verschiedene Busse und Netzwerke betrieben werden kann. Es kann über TCP/IP auf Ethernet oder über asynchrone serielle Medien wie EIA/TIA-485 implementiert werden.
Modbus RTU und Modbus TCP erfordern daher normalerweise einen unterschiedlichen Schutz der physikalischen Schnittstelle.[5]
IEC 61643-21 behandelt SPDs, die an Telekommunikations- und Signalisierungsnetzwerke angeschlossen sind. Die Ausgabe 2025 umfasst auch Netzwerke, die Strom auf derselben Leitung übertragen, wie z. B. PoE. IEC 61643-22 enthält Grundsätze für die Auswahl, den Betrieb, die Anordnung und die Koordination dieser SPDs.[2][3]
Die letzte Spalte ist für die Projektgenehmigung am wichtigsten. Der Name der Schnittstelle allein bestätigt nicht die Kompatibilität.

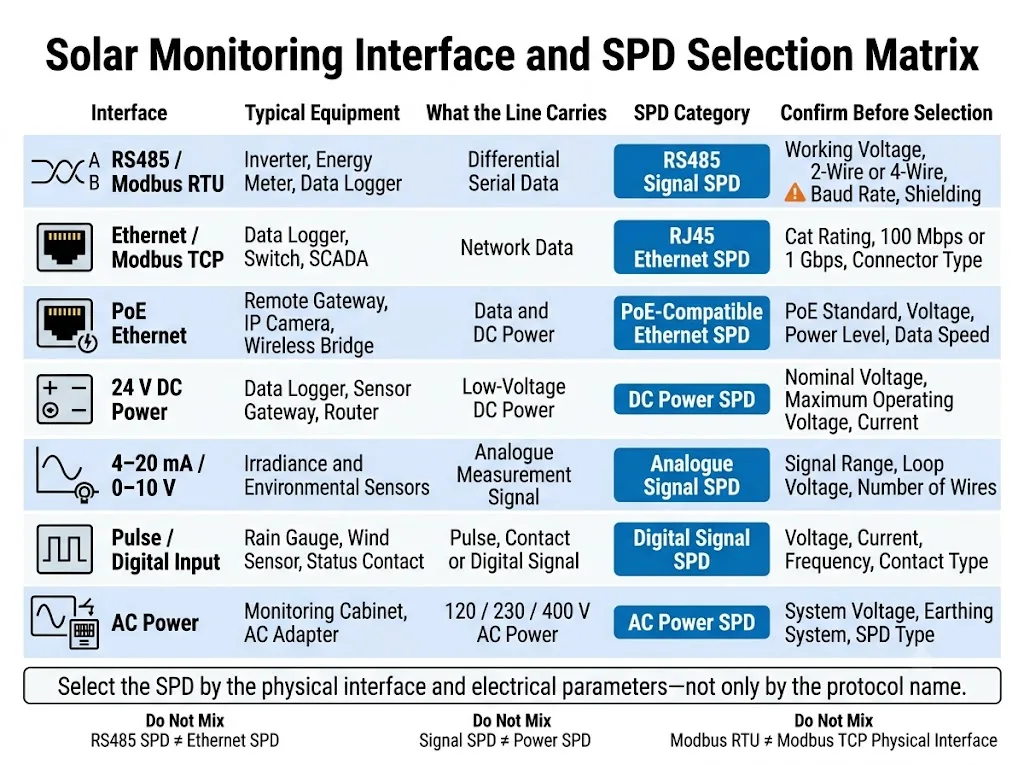

| Schnittstelle | Typische Ausrüstung | SPD-Kategorie | Bestätigen vor der Auswahl |
|---|---|---|---|
| RS485 / Modbus-RTU | Wechselrichter, Zähler, Logger, intelligenter Sensor | RS485-Signal-SPD | Betriebsspannung, Zwei- oder Vierdraht-Layout, Adernzahl, Baudrate, Signalreferenz und Schirmung |
| Ethernet / Modbus TCP | Logger, Netzwerk-Switch, SCADA-Gateway | RJ45- oder Industrie-Ethernet-SPD | Steckverbinder, Kabelkategorie, Datenrate, geschützte Paare, Schirmung und Installationsumgebung |
| PoE-Ethernet | Remote-Gateway, IP-Kamera, Wireless-Bridge | PoE-kompatibler Ethernet-SPD | PoE-Methode, Betriebsspannung, Leistungspegel, Datenrate und Paar-Konfiguration |
| 24 V DC-Stromversorgung | Logger, Router, Sensor-Gateway | DC-Leistung SPD | Nennspannung, maximale Dauerspannung, Strom und Adernanordnung |
| 4–20 mA / 0–10 V | Einstrahlungs- und Umweltsensoren | Überspannungsschutz für Analogsignale | Signalbereich, Schleifenversorgung, Genauigkeitsanforderung, Adernzahl und Erdungsmethode |
| Impuls- / digitaler Eingang | Regensensor, Windsensor, Statuskontakt | Digitaler Signal-ÜSS | Spannung, Strom, Impulsfrequenz, Kontaktart und gemeinsamer Leiter |
| AC-Strom | Überwachungsschrank, Netzteil | AC-Leistungs-SPD | Systemspannung, Erdungskonzept, Installationsort, vorgeschalteter Schutz und erforderlicher ÜSS-Typ |
Fazit zur Auswahl: Wählen Sie den ÜSS anhand der physischen Schnittstelle und der elektrischen Parameter aus – nicht nur nach Protokoll oder Gerätename.
RS485 ÜSS ≠ Ethernet ÜSS. Signal-ÜSS ≠ Stromversorgungs-ÜSS. Der Schutzschaltkreis muss das Nutzsignal erhalten und gleichzeitig den transienten Impuls begrenzen. Prüfen Sie vor der Freigabe das Schnittstellendatenblatt.
Wie sollten RS485- und Modbus-RTU-Leitungen geschützt werden?
RS485 wird häufig zwischen PV-Wechselrichtern, Zählern, Datenloggern und intelligenten Wettersensoren eingesetzt. Die Leitung kann durch Kabelrinnen im Außenbereich, unterirdische Kanäle oder mehrere Wechselrichterstationen verlaufen. Diese Strecken können die angeschlossenen Ports induzierten Überspannungen und Potenzialunterschieden aussetzen.
Prüfen Sie zuerst die tatsächliche RS485-Verkabelung
Wählen Sie einen Überspannungsschutz (SPD) nicht allein aufgrund der Begriffe „RS485“ oder „Modbus RTU“ aus. Prüfen Sie den Schaltplan des Geräts und bestätigen Sie:
- Zwei- oder Vier-Draht-Kommunikation;
- Anzahl der zu schützenden Leiter;
- normale und maximale Betriebsspannung an der Schnittstelle;
- ob ein Signalreferenzleiter verwendet wird;
- Schirmaufbau und Anschlussmethode;
- Baudrate und zulässige Leitungskapazität;
- Anschlusslayout und Steckertyp;
- Installation auf der DIN-Schiene im Innenbereich oder in einem Außengehäuse.
Kommunikationsleistung erhalten
Ein Signal-ÜSS wird Teil des Übertragungswegs. Sein Schutzschaltkreis, seine Kapazität, Einfügungsdämpfung und Leiteranordnung müssen mit dem vorgesehenen Bus kompatibel sein.
Ein für eine langsame Analogschleife geeignetes Modell ist möglicherweise nicht für ein schnelleres serielles Netzwerk geeignet. Hersteller bieten unterschiedliche Schutzschaltkreise für High-Speed-Ethernet, RS485 sowie analoge oder digitale Schnittstellen an, da deren elektrische und übertragungstechnische Anforderungen unterschiedlich sind.[7]
Busdesign und Überspannungsschutz als getrennte Prüfschritte behandeln
Abschlusswiderstände, Vorspannung (Biasing), Topologie und Knotengrenzen sind Themen des Kommunikationsdesigns. Ein ÜSS korrigiert kein schlecht konzipiertes RS485-Netzwerk.
Nach der Installation sollte der EPC die normale Kommunikation, die Fehlerrate und das Geräte-Polling unter dem endgültigen Kabelaufbau verifizieren. Für eine tiefergehende, schnittstellenspezifische Überprüfung siehe den Auswahlleitfaden für RS485-Überspannungsschutzgeräte.
Senden Sie dem Lieferanten das Kommunikationsschaltbild des Wechselrichters oder Loggers – nicht nur den Protokollnamen. Fragen Sie nach der Anschlusszeichnung des ÜSS, der Nennsignalspannung, den geschützten Leitern und relevanten Übertragungsdaten.
Wie sollten Ethernet, Modbus TCP und PoE geschützt werden?
Modbus TCP verwendet Ethernet als Netzwerkmedium. Ein Ethernet-Überspannungsschutz (SPD) muss daher auf die Verkabelungskategorie, die Steckerkonfiguration, die Netzwerkgeschwindigkeit und darauf abgestimmt sein, ob das Kabel auch Strom überträgt.
Bestätigen Sie diese Ethernet-Parameter
- Kupfer-Ethernet oder Glasfaserverbindung;
- RJ45 oder ein anderer Industriestecker;
- erforderliche Datenrate und Verkabelungskategorie;
- Anzahl der geschützten Adernpaare;
- ob PoE vorhanden ist;
- PoE-Spannung und Leistungsbedarf;
- geschirmte oder ungeschirmte Verkabelung;
- Innen-, Außen- oder gebäudeübergreifende Leitungsführung.
Die IEC 61643-21:2025 deckt ausdrücklich Signalanlagen ab, die Strom über dieselbe Leitung übertragen können, einschließlich PoE. Das bedeutet nicht, dass jeder PoE-Überspannungsschutz für jedes PoE-System geeignet ist. Die Kompatibilität muss anhand der Geräte- und Netzwerkspezifikationen bestätigt werden.[2]
Wenn eine Glasfaserverbindung ein leitfähiges Datenkabel ersetzt, überträgt der optische Pfad keinen leitungsgebundenen Überspannungsstoß wie Kupfer. Transceiver-Netzteile, leitfähige Armierungen und die zugehörige Schrankverkabelung müssen jedoch weiterhin geprüft werden.
Für schnittstellenspezifische Auswahlfaktoren fahren Sie fort mit RJ45 Überspannungsschutz-Auswahlleitfaden.
Gehen Sie nicht davon aus, dass ein RJ45-Formfaktor die Kompatibilität belegt. Bestätigen Sie Bandbreite, Adernpaarkonfiguration, PoE-Unterstützung, Schirmung und die maximale Schnittstellenspannung der zu schützenden Geräte, bevor Sie ein Modell freigeben.
Wie sollten Sensorleitungen von PV-Wetterstationen geschützt werden?
Ein „Wetterstationen-SPD“ ist kein universelles Produkt. Der richtige Schutz hängt vom Versorgungs- und Ausgangsstromkreis des jeweiligen Sensors ab.
RS485-Sensoren
Intelligente Pyranometer, integrierte Wettersensoren und Multiparameterstationen können RS485 oder Modbus RTU verwenden. Überprüfen Sie diese mit denselben Schnittstellenprüfungen, die für die Wechselrichterkommunikation verwendet werden.
Analoge Sensoren
Beispiele hierfür sind 4–20 mA, 0–10 V, Millivolt- und widerstandsbasierte Temperaturschaltkreise. Bestätigen Sie Signalbereich, Schleifenversorgung, Aderanzahl und Messgenauigkeit.
Impuls- oder Digitaleingänge
Regenmesser, Windsensoren und Statuskontakte können Impulse, potenzialfreie Kontakte oder digitale Signale mit Stromversorgung verwenden. Bestätigen Sie Spannung, Stromstärke, Frequenz und Kontaktanordnung.
Überwachungsstationen im Versorgungsmaßstab können viele Sensoren mit unterschiedlichen Topologien und Kabellängen umfassen. Das Dokument von Campbell Scientific zur Überspannungsschutz-Überwachung von Solaranlagen zeigt, dass entfernte Sensoren, Datenerfassung, Kabelabschirmung und lokale Erdung als ein System betrachtet werden müssen.
Dasselbe Dokument empfiehlt, die Erdungsanweisungen des jeweiligen Geräteherstellers zu befolgen, da sich Sensorkonstruktionen unterscheiden.[8]
Stromversorgungs- und Signalkreise der Sensoren separat schützen
Ein Sensor kann über ein Kabel verfügen, das sowohl die Gleichstromversorgung als auch die Kommunikation überträgt, oder über separate Versorgungs- und Signalleiter. Ein Schutzgerät muss zur tatsächlichen Pin-Belegung passen.
Gehen Sie niemals davon aus, dass ein Steckeradapter die korrekte Anordnung der geschützten Leiter beibehält, ohne die Verdrahtungszeichnung zu prüfen.
Erstellen Sie einen Sensorplan, der Modell, Versorgung, Ausgang, Pin-Belegung, Kabellänge und Montageort auflistet. Wählen Sie den Schutz anhand dieses Plans aus und nicht allein anhand des Sensornamens.
Stromversorgung des Datenloggers und Kommunikationsanschlüsse des Wechselrichters separat schützen
Spannungsversorgung des Datenloggers
Ein Datenlogger kann über 230 V AC, 24 V DC, einen DC/DC-Wandler, ein Batteriesystem oder eine kleine, unabhängige Solarversorgung gespeist werden. Der Stromeingang stellt einen separaten Überspannungspfad zu den Mess- und Kommunikationsanschlüssen dar.
Einige Datenlogger oder Überwachungsstationen verfügen über internen Überspannungsschutz oder entsprechende Schutzelemente. Eingebauter Schutz sollte als gerätespezifischer Nachweis betrachtet werden, nicht als Beleg dafür, dass ein externer SPD überflüssig ist.
Überprüfen Sie die vom Hersteller angegebene Störfestigkeit, das Installationshandbuch sowie die zu erwartende Überspannungsumgebung des Projekts.[8]
Kommunikationsanschlüsse des Wechselrichters
Die Prüfung sollte RS485-A/B-Anschlüsse, Ethernet-Ports, Zählerschnittstellen, digitale Eingänge, Fernsteueranschlüsse und Kommunikationsgateways umfassen.
Dieser Abschnitt betrifft ausschließlich die Kommunikationsschnittstelle. Der Schutz des Wechselrichters auf AC-Seite sowie auf der PV-DC-Seite erfordert separate Projektprüfungen.
Ein AC- oder DC-Überspannungsschutzgerät (SPD) kann keinen RS485- oder Ethernet-Port schützen, es sei denn, ein speziell dafür entwickeltes Mehrzweckgerät bietet explizit einen koordinierten Schutz für beide Stromkreise. Die IEC 61643-22 erkennt Mehrzweck-SPDs an, jedoch müssen die anwendbaren Stromkreisbemessungen und die Koordination dennoch verifiziert werden.[3]

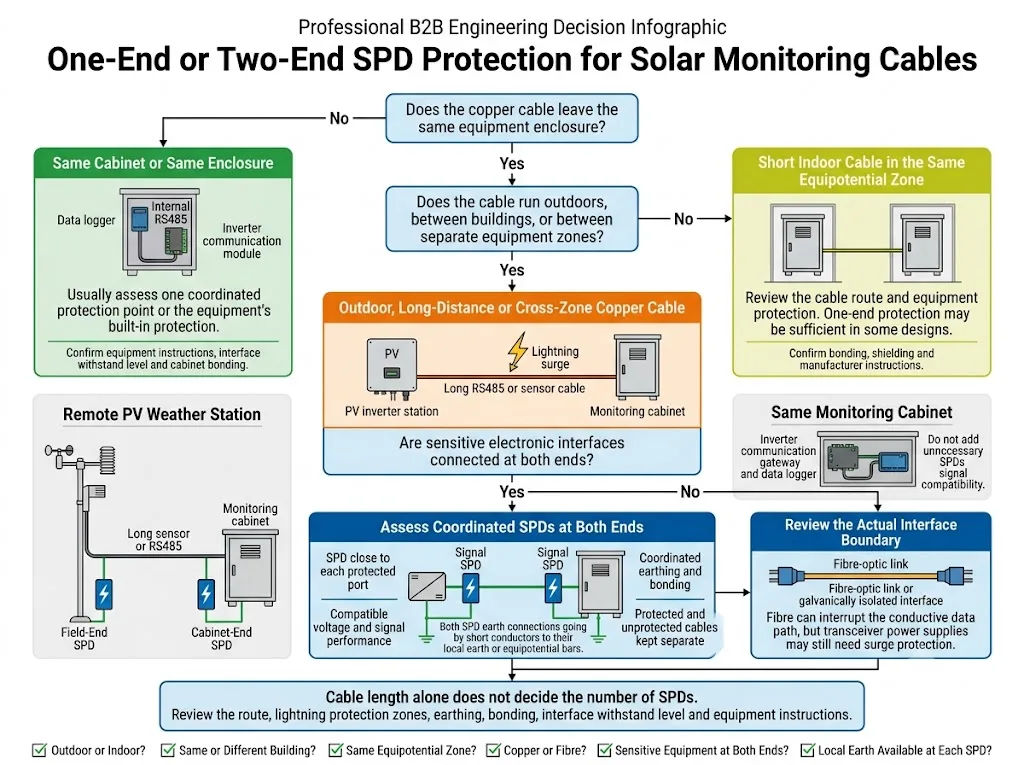

Sollten Kommunikations-SPDs an einem oder an beiden Enden installiert werden?
Es gibt keine allgemeingültige Regel für die Kabellänge, die diese Frage für jedes Solarprojekt beantwortet.
Die IEC 61643-22 befasst sich mit der Platzierung und Koordination von SPDs für Telekommunikations- und Signalnetzwerke. Das Konzept der Blitzschutzzonen behandelt zudem Kabel, die Zonengrenzen überschreiten, als Pfade, die durch einen geeigneten, koordinierten Schutz in den Potenzialausgleich einbezogen werden müssen.[3][6]
Priorisieren Sie eine Bewertung für beide Enden, wenn:
- das Kabel im Außenbereich oder zwischen getrennten Gebäuden verläuft;
- sich das Feldgerät und der Überwachungsschrank in unterschiedlichen Potenzialausgleichszonen befinden;
- die Leitungsführung lang ist oder entlang von PV-Strukturen, Zäunen oder Kabeltrassen exponiert verläuft;
- eine Wetterstation mit einem Fernsteuerschrank verbunden ist;
- empfindliche elektronische Schnittstellen an beiden Enden angeschlossen sind;
- an jedem Ende ein geeigneter lokaler Erdungspunkt vorhanden ist und eine koordinierte SPD-Installation erreicht werden kann.
Ein einzelner koordinierter Schutzpunkt kann in Betracht gezogen werden, wenn:
- die Verbindung innerhalb eines Gehäuses verbleibt;
- das Kabel kurz ist und innerhalb derselben Potenzialausgleichszone verbleibt;
- das angeschlossene Gerät über einen dokumentierten, koordinierten internen Schutz verfügt;
- die Schnittstelle galvanisch getrennt oder auf Glasfaser umgestellt ist, vorbehaltlich der Überprüfung der Stromversorgung und Schirmung.
Dies sind technische Prüfbedingungen, keine automatischen Freigaberegeln. Überprüfen Sie den Leitungsweg, die Blitzschutzzonen, die Erdung, den Potenzialausgleich, die Festigkeit der Schnittstellen sowie die Anweisungen der Gerätehersteller.
Installation, Erdung und Schirmung bestimmen die Leistungsfähigkeit des SPD
Ein korrekt ausgewähltes SPD kann dennoch einen schlechten Schutz bieten, wenn es mit einem langen, indirekten Ableitungspfad installiert wird oder wenn geschützte und ungeschützte Kabel vermischt werden.
- Platzieren Sie das SPD in unmittelbarer Nähe zur geschützten Schnittstelle. Halten Sie den ungeschützten Kabelabschnitt zwischen dem Zoneneintritt und dem SPD so kurz wie praktisch möglich.
- Verwenden Sie eine kurze, direkte Verbindung für den Potenzialausgleich. Verlegen Sie den SPD-Anschluss gemäß den Produktanweisungen zur vorgesehenen örtlichen Erdungs- oder Potenzialausgleichsschiene.
- Geschützte und ungeschützte Leitungen getrennt verlegen. Führen Sie diese nach dem SPD nicht über eine lange Strecke zusammen, da eine Rückkopplung den Nutzen des Schutzkonzepts verringern kann.
- Befolgen Sie die Abschirmungsanweisungen des Geräteherstellers. Einseitige Anschlüsse, Mehrpunktanschlüsse oder Gehäuseanschlüsse können je nach Sensor- und Systemdesign variieren.
- Koordinieren Sie SPDs an Zonengrenzen. Geräte an unterschiedlichen Standorten müssen als ein gemeinsames Schutzsystem ausgewählt und installiert werden, nicht als isolierte Komponenten.
- Überprüfen Sie die Kommunikation nach der Installation. Bestätigen Sie Polling, Datenqualität, Netzwerkgeschwindigkeit und Alarme unter der endgültigen Verkabelungskonfiguration.
Der technische Leitfaden von Phoenix Contact empfiehlt, eine Struktur in Blitzschutzzonen zu unterteilen, zonendurchquerende Kabel durch geeignete SPDs in den örtlichen Potenzialausgleich einzubeziehen, kurze SPD-Anschlüsse zu verwenden und geschützte von ungeschützten Kabeln zu trennen.[6]
Wenden Sie nicht dieselbe Regel für den Schirmanschluss auf jedes Pyranometer, jedes RS485-Gerät oder jeden Überwachungsschrank an. Sensorkonstruktion, Isolierung, Montage und Herstelleranweisungen können die korrekte Methode beeinflussen.[8]
Drei Solar-EPC-Anwendungsszenarien
1. Kommerzielle PV-Dachanlage
Mehrere Dachwechselrichter kommunizieren über RS485 mit einem Datenlogger in einem Betriebsraum. Der Logger stellt dann über Ethernet eine Verbindung zum Gebäudenetzwerk her.
Überprüfung: die RS485-Strecke von außen nach innen, den Schutz am Zoneneingang und an empfindlichen Ports, die Hilfsstromversorgung des Loggers und die Kupfer-Ethernet-Verbindung. Halten Sie das AC/DC-SPD-Design des Wechselrichters von der Überprüfung der Überwachungsschnittstelle getrennt.
2. Solarpark im Versorgungsmaßstab
Mehrere Wechselrichterstationen, Energiezähler, externe Wettersensoren und SCADA-Geräte können sich über verschiedene Gerätezonen erstrecken. Für die Kommunikation über weite Strecken kann ein Glasfaser-Backbone verwendet werden, während auf der Feldebene Kupfer erhalten bleibt.
Überprüfung: jeden Kupfersegmentabschnitt, Feld- und Schrankanschlusspunkte, Sensor-Pin-Belegungen, lokale Hilfsstromversorgungen, Schnittstellenkoordination und Strategien für Ersatzmodule. Beziehen Sie die Überwachungstopologie in die Überprüfung der Schutzzonen des Projekts ein.
3. Ferngesteuerte PV-Wetterstation
Eine autarke Station kann eine kleine Solarversorgung, Batterie, Datenlogger, RS485-Sensoren und einen Mobilfunkrouter umfassen. Sensorkabel können sich über das gesamte Array erstrecken, während das Gehäuse ungeschützt im Freien steht.
Überprüfung: Schutz auf Sensor- und Gehäuseseite, Versorgungsstromkreise, Router-Stromversorgung, Anforderungen an das Antennensystem, Umgebungsbeständigkeit des Gehäuses und Erdungsmethode des Herstellers. Gehen Sie nicht davon aus, dass ein einziges SPD am Gehäuse jeden entfernten Sensor schützt.
Häufige Fehler beim Schutz von Solarüberwachungssystemen
| Fehler | Warum dies ein Risiko darstellt |
|---|---|
| Nur Schutz der PV-DC-Stromkreise | Der Logger, die Wetterstation und die Kommunikationsanschlüsse bleiben mit anderen leitfähigen Eingangspfaden verbunden. |
| Kauf eines „Modbus-SPD“ ohne Schnittstellendaten | Modbus kann über RS485 oder Ethernet betrieben werden. Die physikalische Schicht bestimmt die Schutzschaltung. |
| Verwendung eines SPD für Strom und Daten | Strom- und Signalkreise haben unterschiedliche Anforderungen an Spannung, Strom und Übertragung. |
| Verwendung eines RS485-SPD an Ethernet | Paarkonfiguration, Bandbreite, Stecker und PoE-Anforderungen sind unterschiedlich. |
| Gewohnheitsmäßige Absicherung nur am Schaltschrankende | Ein entferntes Feldgerät kann ungeschützt bleiben, insbesondere bei Kupferverkabelungen im Außenbereich oder zwischen verschiedenen Zonen. |
| Ignorieren des Spannungsversorgungseingangs des Loggers | Der Kommunikationsschutz begrenzt keine Transienten, die über die Hilfsstromversorgung eindringen. |
| Lange oder indirekte SPD-Erdungsleitung | Zusätzliche Induktivität der Leiter kann bei schnellen Transienten die am geschützten Gerät auftretende Spannung erhöhen. |
| Anwendung einer einzigen Schirmungsregel auf jeden Sensor | Erdungs- und Gehäusekonzepte unterscheiden sich. Die falsche Methode kann Störgeräusche oder einen ungeeigneten Ableitpfad erzeugen. |
Was sollte ein Solar-EPC vor der Bestellung klären?
Ein zuverlässiger Überspannungsschutz für die Solarmonitoring-Anlage beginnt mit einer Kabel- und Schnittstellenliste, nicht mit einer allgemeinen Anfrage nach „Solar-SPDs“.
Checkliste für Projektinformationen
- PV-Anlagentyp und Monitoring-Architektur
- Gerätehersteller und Modell
- Quelle und Ziel jedes Kabels
- Modbus RTU, Modbus TCP oder ein anderes Protokoll
- RS485 Zwei-Draht- oder Vier-Draht-Anordnung
- Normale und maximale Schnittstellenspannung
- Signalbezugspotenzial und Schirmungskonzept
- Baudrate oder Ethernet-Datenrate
- Ethernet-Kategorie und PoE-Anforderung
- Sensorversorgung und Ausgangstyp
- Kabellänge und Verlegungsumgebung
- Innen-, Außen- oder gebäudeübergreifende Installation
- Blitzschutz und Potenzialausgleichszonen
- Lokaler Erdungs- oder Potenzialausgleichspunkt an jedem Ende
- Montage auf DIN-Schiene, Schalttafel oder in Feldgehäusen
- Erforderlicher Standard, Bericht oder Zertifikatsumfang
- Fernsignalisierung und Bedarf an austauschbaren Modulen
- Mengen-, Kennzeichnungs- und OEM-Dokumentationsbedarf
Empfohlener EPC-Schnittstellenplan
Verwenden Sie für jedes physische Kabelsegment eine eigene Zeile. Fassen Sie nicht mehrere Schnittstellen in einer Zeile zusammen.
| Von / Bis | Schnittstelle | Spannung / Geschwindigkeit | Leitungsführung | Schutzpunkt | Projektnotiz |
|---|---|---|---|---|---|
| Wechselrichterstation → Datenlogger | RS485 / Modbus-RTU | Aus Gerätedatenblättern | Außenbereich / Innenbereich / Zonenübergreifend | Feldseite, Schrankseite oder beide nach Prüfung | Adernzahl, Schirmung und lokalen Potentialausgleich bestätigen |
| Wettersensor → Messgehäuse | RS485, analog oder Impuls | Aus Sensordatenblatt | Im Feld montiertes Außenkabel | In der Nähe geschützter Schnittstellen | Pinbelegung und Erdung des Sensors bestätigen |
| Datenlogger → SCADA-Switch | Ethernet / Modbus TCP | Kategorie, Rate und PoE-Status | Gleicher Raum / Gebäudeübergreifend / Außenbereich | An den Kabeleinführungen der Zonen nach Prüfung | Glasfaser für geeignete lange zonenübergreifende Verbindungen in Betracht ziehen |
Beschaffungsentscheidung: Genehmigen Sie den SPD erst, wenn Gerätedatenblatt, Leitungsführung, Erdungsmethode und Installationszeichnung mit dem vorgeschlagenen Modell übereinstimmen.
Senden Sie die Überwachungstopologie, Gerätemodelle, Schnittstellenspannungen, Leitungswege und Erdungsinformationen. LEEYEE kann bei der Überprüfung der erforderlichen SPD-Kategorien helfen und die Projektdetails identifizieren, die vor der Modellfreigabe noch bestätigt werden müssen.
LEEYEE ist ein spezialisierter Anbieter von Überspannungs- und Niederspannungsschutzlösungen. CNSPD ist die auf Überspannungsschutz ausgerichtete Plattform von LEEYEE für technische Einkäufer weltweit.
Häufig gestellte Fragen
Benötigt jedes Solar-Überwachungssystem einen Kommunikations-SPD?
Nicht automatisch. Die Entscheidung hängt von den leitungsgebundenen Kabelwegen, der Blitzgefährdung, den Zonengrenzen, der Erdung, der Störfestigkeit der Geräte und den Projektanforderungen ab. Außenliegende oder zonenübergreifende Kupferleitungen erfordern im Allgemeinen eine gründlichere Schutzprüfung als kurze interne Verkabelungen.
Ist ein Modbus-Überspannungsschutz dasselbe wie ein RS485-Überspannungsschutz?
Nicht unbedingt. Modbus ist ein Protokoll der Anwendungsschicht. Modbus RTU verwendet üblicherweise RS485, während Modbus TCP Ethernet nutzt. Wählen Sie den SPD anhand der physischen Schnittstelle und der elektrischen Parameter aus, nicht allein anhand des Protokollnamens.[5]
Kann ein RS485-ÜSS für Ethernet verwendet werden?
Von einer allgemeinen Austauschbarkeit sollte nicht ausgegangen werden. Ethernet weist andere Adernpaar-Anordnungen, Bandbreiten, Anschlüsse und eventuelle PoE-Anforderungen auf. Verwenden Sie einen ÜSS, der für das jeweilige Ethernet-Netzwerk ausgelegt und dokumentiert ist.
Sollten RS485-ÜSS an beiden Enden installiert werden?
Beide Enden sollten bewertet werden, wenn das Kabel im Außenbereich verlegt, lang, gebäudeübergreifend oder zonenübergreifend ist oder an beiden Enden mit empfindlichen Geräten verbunden ist. Ein kurzes Kabel innerhalb eines Gehäuses erfordert möglicherweise eine andere Lösung. Überprüfen Sie vor der endgültigen Abnahme die Zonengrenzen, den Potenzialausgleich, die örtlichen Erdungspunkte und die Geräteanweisungen.
Benötigt ein Datenlogger einen separaten Strom-ÜSS?
Der Stromeingang ist ein vom Kommunikations- und Sensoranschluss getrennter Überspannungspfad. Überprüfen Sie die tatsächliche AC- oder DC-Versorgung, die maximale Betriebsspannung, den vorgeschalteten Schutz sowie die Angaben des Logger-Herstellers zur Störfestigkeit.
Wie wähle ich einen ÜSS für ein Pyranometer oder einen Wettersensor aus?
Überprüfen Sie die Versorgung des Sensors, den Ausgangstyp, den Signalbereich, die Aderanzahl, die Pinbelegung, die Kabelabschirmung und die Erdungsmethode. Ein digitales RS485-Pyranometer, ein Millivolt-Sensor und ein 4–20-mA-Messumformer erfordern unterschiedliche Schnittstellenprüfungen.
Kann Glasfaser die Notwendigkeit für jeglichen Überspannungsschutz beseitigen?
Nein. Glasfaser kann einen leitfähigen Datenpfad unterbrechen, aber die Spannungsversorgungen der Transceiver, die Schrankstromversorgung, metallische Armierungen und andere verbundene Kupferleitungen erfordern möglicherweise weiterhin eine Überprüfung des Schutzes und des Potenzialausgleichs.
Welche Dokumente sollte ein EPC vor der Genehmigung eines Signal-ÜSS anfordern?
Fordern Sie das Produktdatenblatt, den Anschlussplan, die Anordnung der geschützten Leiter, die Nennsignalspannung, Übertragungsdaten, Informationen zu Prüfnormen, Umweltgrenzwerte sowie den Geltungsbereich von Zertifikaten oder Berichten an, sofern erforderlich. Überprüfen Sie diese Dokumente anhand des tatsächlichen Geräts und des Kabelplans.
Referenzen
- Internationale elektrotechnische Kommission, IEC 62305-4:2024, Blitzschutz – Teil 4: Elektrische und elektronische Systeme in baulichen Anlagen.
- Internationale elektrotechnische Kommission, IEC 61643-21:2025, Überspannungsschutzgeräte für Niederspannung – Teil 21: Überspannungsschutzgeräte für den Einsatz in Telekommunikations- und signalverarbeitenden Netzwerken – Leistungsanforderungen und Prüfverfahren.
- Internationale elektrotechnische Kommission, IEC 61643-22:2015, Überspannungsschutzgeräte für Niederspannung – Teil 22: Überspannungsschutzgeräte für den Einsatz in Fernmelde- und signalverarbeitenden Netzwerken – Auswahl- und Anwendungsprinzipien.
- Internationale elektrotechnische Kommission, IEC 61724-1:2021, Photovoltaik-Systemleistung – Teil 1: Überwachung.
- Modbus-Organisation, Spezifikation des MODBUS-Anwendungsprotokolls V1.1b3, 2012.
- Phoenix Contact, Grundlagen für den Überspannungsschutz: Von der Entstehung von Überspannungen bis hin zu einem umfassenden Schutzkonzept.
- Phoenix Contact, Überspannungsschutz für Informationstechnik.
- Campbell Scientific, SunSentry G2 Überspannungsschutz.
