Eisenbahnsignalsysteme verbinden Stellwerke, Relaisräume, Streckenschränke und freiliegende gleisseitige Anlagen über lange Strom-, Steuer- und Kommunikationskabel. Diese leitfähigen Verbindungen können blitzinduzierte Überspannungen, Schalttransienten und Erdpotentialunterschiede zu empfindlichen Signalschnittstellen übertragen. [9] [10]
Ein effektiver Überspannungsschutz für Eisenbahnsignalanlagen wird nicht durch die Wahl des SPD mit der höchsten kA-Nennleistung erreicht. Das Gerät muss transiente Spannungen begrenzen, ohne das normale Signal zu verändern, einen unzulässigen Erdungspfad zu schaffen oder einen Fehlermodus einzuführen, der im Widerspruch zum Eisenbahnsicherheitssystem steht. [7] [10]
Wählen Sie ein SPD für Eisenbahnsignalanlagen anhand der exakten geschützten Schnittstelle aus, nicht allein nach Nennspannung oder Stoßstrombelastbarkeit. Bestätigen Sie die Schaltkreisfunktion, die maximale Dauerspannung, den Betriebsstrom, die Wellenform oder Datenrate, den zulässigen Spannungsabfall, die Erdungsanordnung, den akzeptablen Leckstrom, die Schutzmodi und das Fehlerverhalten, bevor Sie ein Modell auswählen. [4] [9] [10]
- Überprüfen Sie Strom-, Signal-, Steuer- und Kommunikationskabel getrennt voneinander.
- Platzieren Sie Schutzvorrichtungen an definierten Kabeleinführungen und Gerätegrenzen.
- Überprüfen Sie sowohl den Normalbetrieb als auch vorhersehbare Ausfallbedingungen des Überspannungsschutzes (SPD).
- Schließen Sie einen erdfreien oder isolationsüberwachten Stromkreis nicht ohne eine genehmigte Systemprüfung an die Erde an.
- Bestätigen Sie die Anforderungen für die Genehmigung durch den Betreiber, den Systemanbieter und das Projekt, bevor Sie eine Bestellung aufgeben.
Inhaltsübersicht
Warum Eisenbahnsignalanlagen einen schnittstellenspezifischen Überspannungsschutz erfordern
Eine Eisenbahnsignalanlage kann allgemeine Gebäudeenergieversorgung, dedizierte Signalstromversorgung, Relaisschaltungen, Gleisstromkreise, Weichenantriebsschaltungen, Achszählerschnittstellen, serielle Daten und Ethernet umfassen.
Diese Stromkreise unterscheiden sich in Spannung, Stromstärke, Frequenz, Impedanz und Sicherheitsfunktion. Ein Gerät, das für einen allgemeinen 230-V-AC-Schrankeingang geeignet ist, kann für eine erdfreie Signalstromversorgung oder einen energiearmen Detektionsstromkreis ungeeignet sein. [9] [10]
IEC 62236-4 legt die Anforderungen an die elektromagnetische Störaussendung und Störfestigkeit für Signal- und Telekommunikationsanlagen im Bahnbereich fest. IEC 62425 befasst sich mit dem Lebenszyklus der funktionalen Sicherheit von sicherheitsbezogenen elektronischen Signalübertragungssystemen. [6] [7]
Diese Normen tragen zur Definition der Bahnumgebung und der Prozesse zur Systemsicherheit bei. Sie führen nicht dazu, dass ein nicht geprüftes industrielles SPD automatisch für eine Schnittstelle der Signaltechnik im Bahnbereich geeignet ist.
Normalbetrieb
Das SPD darf keinen übermäßigen Spannungsabfall, keine übermäßige Kapazität, Einfügungsdämpfung, Leckströme oder Impedanzunsymmetrien verursachen.
Fehlerbedingung
Das Projekt muss berücksichtigen, ob ein gealterter oder defekter SPD Leiter kurzschließen oder einen überwachten Stromkreis mit der Erde verbinden könnte.
Gleisumgebung
Temperatur, Luftfeuchtigkeit, Vibration, Verschmutzung und Gehäusebedingungen müssen dem tatsächlichen Installationsort entsprechen.
Projektfreigabe
Die Einhaltung von Produktnormen ersetzt weder die Genehmigung durch den Betreiber noch die Abnahme durch den Systemanbieter oder die Projektvalidierung.
Wo können Überspannungen in ein Eisenbahnsignalsystem eindringen?
Eisenbahnsignalanlagen sind über weite Strecken verteilt. Leitfähige Kabel können ein geschütztes Gebäude verlassen, einer exponierten Strecke entlang der Gleise folgen und an Feldgeräten mit einem abweichenden lokalen Erdpotenzial enden. [9]
Ein transienter Störimpuls kann daher über verschiedene Wege und von beiden Enden eines Kabels eindringen. Jeder metallische Leiter, der in einen Anlagenstandort hinein- oder herausführt, sollte in die projektbezogene Risikobewertung für Überspannungen einbezogen werden.
| Eintrittspfad für Überspannungen | Typische Quelle | Was überprüft werden muss |
|---|---|---|
| Eingehende Wechselstromversorgung | Blitzeinkopplung, Schalthandlungen im Versorgungsnetz oder ein vorgeschalteter elektrischer Fehler | Netzart, Erdungskonzept, TOV-Belastung, Kurzschlussbedingungen und Spannungsfestigkeit der Ausrüstung |
| Langes streckenseitiges Kabel | Induktive oder kapazitive Kopplung durch nahen Blitzeinschlag | Leitungslänge, Leitungsführung, Schirmung, geschützte Geräte an beiden Enden sowie lokaler Potenzialausgleich |
| Gleisanschluss oder Detektionsstromkreis | Gleispotenzial, traktionsbedingte Störungen oder nahegelegene Fehler | Stehspannung, Signalwellenform, Isolierung, Erdungsreferenz und zugelassener Schutzmodus |
| Kommunikationskupfer | Externes Datenkabel, Fernschrank- oder Mastanschluss | Datenrate, Bandbreite, Einfügungsdämpfung, Kapazität, Schirmanschluss und Netzstromversorgung |
| Steuer- und Meldeleitung | Lange Leiter, die mit Signalen, Weichenantrieben, Kreuzungen und Detektoren verbunden sind | Dauerstrom, Einschaltstrom, Vorwiderstand, Spannungsabfall und Fehlerzustand |
| Erdpotenzialdifferenz | Blitzstrom oder ein Hochspannungsfehler gegen Erde | Lokale EPR-Bedingungen, ferne Erdungspfade und das zugelassene Potenzialausgleichskonzept |
Beschaffungshinweis: Ein AC-Überspannungsschutzgerät schützt keine externen Signal-, Steuerungs- und Kommunikationsschnittstellen. Jeder leitfähige Pfad erfordert eine separate Kompatibilitätsprüfung.

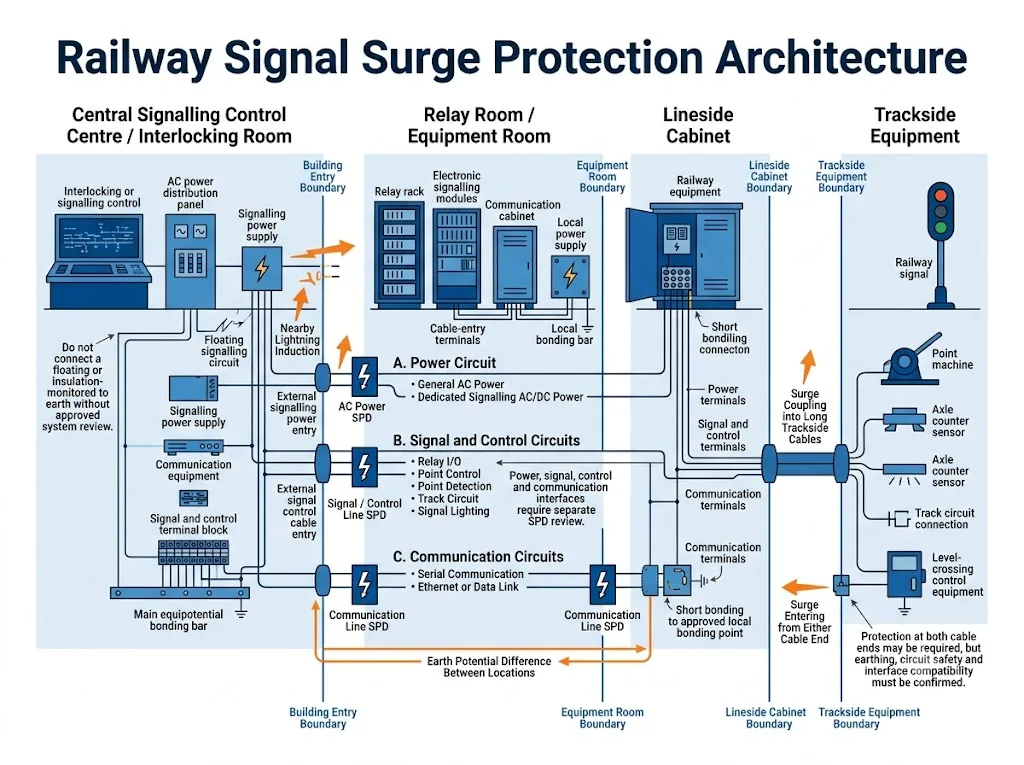

Wie sollte der Schutz im Eisenbahnsystem gestaffelt werden?
Der Überspannungsschutz für Eisenbahnsignalanlagen sollte dem physischen Kabelverlauf sowie den Grenzen zwischen der zentralen Betriebszentrale, den Zwischenschränken und den Feldgeräten folgen.
Die erste Schutzstufe reduziert die Überspannungsenergie an der Standortgrenze. Zusätzlicher Schutz kann in der Nähe empfindlicher Geräte erforderlich sein, wenn die Kabellänge, die Störfestigkeit der Geräte oder die verbleibende Restspannung eine weitere koordinierte Stufe erfordern. [4] [9]
Zentraleinrichtungsraum oder Stellwerksstandort
Überprüfung der eingehenden Stromversorgung der Anlage, der dedizierten Signalstromversorgung, externer Kommunikationsdienste sowie aller den Raum verlassenden Kupfer-Signalkreise.
Ein Grenzschutz sollte in der Nähe der jeweiligen Kabeleinführung installiert werden. Lange Leiter zwischen dem Eintrittspunkt, dem Überspannungsschutzgerät (SPD) und den geschützten Geräten können die effektive Spannung bei schnellen Transienten erhöhen. [4]
Relaisraum oder Zwischenschrank
Ein Zwischenschrank kann Transienten von beiden Seiten eines langen externen Kabels empfangen. Der Schutz sollte an der definierten Kabeleinführungsgrenze und nicht tief im Inneren des Schranks nach einer langen, ungeschützten Leitungsführung installiert werden.
Überprüfen Sie bei einem Zwei-Port-Überspannungsschutzgerät die Ausrichtung von Leitung und Gerät, die Laststromkapazität, den Serienwiderstand, die Anschlussanordnung sowie die Auswirkungen beim Entfernen des Schutzmoduls.
Leitungsseitiger Schrank und gleisseitige Ausrüstung
Signale, Weichenantriebe, Achszähler, Gleisstromkreise und Bahnübergangstechnik können über lange, freiliegende Kabelwege angeschlossen werden.
Der Schutz am Ende des Betriebsraums reicht möglicherweise nicht aus, um transiente Überspannungen am entfernten Ende ausreichend zu begrenzen. Beide Kabelenden sollten überprüft werden, wobei die endgültige Konfiguration von der Isolierung des Stromkreises, der Erdung, dem Gerätedesign und den Anforderungen des Betreibers abhängt. [4] [9]
Das Hinzufügen eines Leitung-Erde-Schutzes zu einem erdfreien oder isolationsüberwachten Stromkreis kann einen neuen Leckstrom- oder Fehlerpfad erzeugen. Die zulässigen Schutzmodi und der Erdungsanschluss müssen gemäß dem genehmigten Systemdesign bestätigt werden.
Der Schutz von Stromkreisen beginnt mit der Identifizierung der Versorgung
Zunächst muss entschieden werden, ob es sich um eine allgemeine Stromversorgung für Einrichtungen oder um eine dedizierte Stromversorgung für die Eisenbahnsignaltechnik handelt. Die Anforderungen an Spannung, Erdung, Fehlerstrom und Zulassung können sich hierbei unterscheiden.
Allgemeine Niederspannungs-Wechselstromversorgung
IEC 61643-01:2024 enthält allgemeine Anforderungen an Überspannungsschutzgeräte (SPDs), während IEC 61643-11:2025 für SPDs gilt, die an AC-Niederspannungsnetze angeschlossen sind. [1] [2]
Die Auswahl hängt weiterhin von der tatsächlichen Versorgungsspannung, der Erdungskonfiguration, der Belastung durch transiente Überspannungen, dem prospektiven Kurzschlussstrom, dem externen Vorsicherungsschutz und dem erforderlichen Schutzpegel ab.
Eine AC-SPD-Anordnung vom Typ 1, Typ 2 oder eine koordinierte Anordnung kann für die Gebäudeversorgung oder einen allgemeinen Schaltschrankeingang relevant sein. Sie sollte nicht automatisch auf einen sicherheitsrelevanten Signalkreis übertragen werden.
Dedizierte Wechselstromversorgung für Signaltechnik
Die Stromversorgung für Eisenbahnsignalanlagen kann als isoliertes System oder IT-System ausgeführt sein. Eine Isolationsüberwachung kann eingesetzt werden, um den ersten Fehler zwischen einem aktiven Leiter und Erde zu erkennen. [9] [10]
In diesem Fall benötigt der Anbieter die maximale Spannung zwischen den Leitern sowie von jedem Leiter gegen Erde. Das normale Ableitverhalten und das vorhersehbare Ausfallverhalten des SPD müssen ebenfalls geprüft werden.
Dedizierte Gleichstromversorgung für Signaltechnik
Bestätigen Sie für einen Gleichstrom-Signalisierungsstromkreis die maximale Dauerspannung, die Fehlerspannung, den Dauerstrom, den Einschaltstrom, den verfügbaren Fehlerstrom sowie die Eigenschaften der Stromquelle.
IEC 61643-41:2025 gilt für Überspannungsschutzgeräte (SPDs), die an Gleichstromkreise bis 1.500 V DC angeschlossen sind, und wird in Verbindung mit IEC 61643-01 verwendet. Die Norm weist darauf hin, dass eine sorgfältige Prüfung erforderlich ist, wenn die Quelle nicht die für ihre Prüfungen angenommene lineare Spannungs-Strom-Charakteristik aufweist. Dies kann für Bahnanwendungen relevant sein, sofern keine spezifischere Produktnorm existiert; die Anwendbarkeit muss jedoch für den jeweiligen Stromkreis bestätigt werden. [1] [5]
IEC 61643-41 gilt für Gleichstromkreise. Sie sollte nicht als allgemeine Produktnorm für kodierte Signalisierungs-, Erkennungs- oder Kommunikationsschnittstellen betrachtet werden.
Wenn die gewählte Schutztechnologie Folgeströme leiten kann, müssen der verfügbare DC-Fehlerstrom und die erforderliche Abschaltmethode vor der Freigabe überprüft werden. [1] [5]
Eine unnötig hohe Betriebsspannung kann eine höhere Restspannung am geschützten Gerät hinterlassen. Eine zu niedrige Betriebsspannung kann den SPD einer dauerhaften oder vorübergehenden Überspannungsbelastung aussetzen.
Signal-, Gleis- und Steuerstromkreise müssen separat überprüft werden
„Eisenbahnsignalleitung“ ist keine einheitliche elektrische Schnittstelle. Gleisstromkreise, Signalleuchtungsausgänge, Relaisschleifen, Weichenantriebe und Achszählerschnittstellen können mit unterschiedlichen Spannungen, Strömen, Frequenzen und Wellenformen betrieben werden. [9] [10]
| Schaltungstyp | Wichtige Merkmale | Risiken der SPD-Kompatibilität |
|---|---|---|
| Gleisstromkreis | Gleichstrom-, niederfrequenter Wechselstrom-, tonfrequenter oder kodierter Betrieb | Begrenzungsspannung, Kapazität, Dämpfung und schienenbezogene Stehspannung |
| Signalleuchten | AC- oder DC-Ausgang, elektronisches Vorschaltgerät, langes Feldkabel und möglicher Einschaltstrom | Laststrom, Restspannung, Gleichtaktbelastung und geräteseitiger Potentialausgleich |
| Weichenantrieb | Motor- oder Aktuatorstrom, Polaritäts- oder Phasenvertauschung sowie lange Leitungen | Strombelastbarkeit, Spannungsfall, Umkehrkompatibilität und Folgestrom |
| Punkterkennung | Sicherheitsgerichtete Rückmeldung, Relais- oder codierte Erkennung | Erdschluss, Kurzschlussfehler und geänderte Erkennungsschwellen |
| Achszähler-Schnittstelle | Herstellerspezifische Sensor-, Stromversorgungs- und Datenschnittstelle | Bandbreite, Impedanz, Pin-Belegung und Systemherstellerzulassung |
| Relais-Eingang oder -Ausgang | Spulenstrom, Kontaktzustand, Schleifenwiderstand und externe Feldverdrahtung | Serienwiderstand, Spannungsabfall und sicher aufgedeckter Ausfall |
Bedeutung für den Käufer: Ein „24-V-Bahn-ÜSS“ sollte nicht pauschal für jede 24-V-Schnittstelle zugelassen werden. Die Nennspannung beschreibt weder das Signal, die Last, die Erdung noch die Sicherheitsfunktion.
Der Schutz von Kommunikationsleitungen muss die Datenleistung aufrechterhalten
Überwachungs- und Steuerungssysteme im Bahnbereich können serielle Schnittstellen, Ethernet, Kupfer-Telekommunikationsleitungen, Remote-I/O oder herstellerspezifische Übertragungssysteme nutzen.
IEC 61643-21:2025 gilt für Überspannungsschutzgeräte (SPDs), die an Telekommunikations- und Signalisierungsnetzwerke angeschlossen sind, einschließlich Netzwerken, die Strom und Daten über dieselben Leiter übertragen. IEC 61643-22:2015 enthält Grundsätze für die Auswahl, den Betrieb, die Anordnung und die Koordination dieser Geräte. [3] [4]
Die Konformität mit Produktnormen stellt einen nützlichen Nachweis dar. Sie belegt jedoch nicht die Kompatibilität mit sämtlichen Bahnprotokollen, Steckverbindern, Kabelkonfigurationen oder sicherheitsrelevanten Kommunikationssystemen.
Bestätigen Sie diese Kommunikationsparameter
- Physische Schnittstelle, Steckverbinder- und Anschlussbelegung.
- Anzahl der Leiter und Anschluss der Kabelabschirmung.
- Nenn- und maximale Netzspannung.
- Datenrate und erforderliche Bandbreite.
- Zulässige Einfügungsdämpfung und Impedanzunsymmetrie.
- Maximale Kapazität und Serienwiderstand.
- Über die Leitung übertragene Leistung, einschließlich PoE oder anderer leitungsgebundener Funktionen.
- Anforderungen an den Gleichtakt- und Gegentaktschutz.
- Zulässiger Anschluss an Gehäuse, Potenzialausgleich oder Erde.
Die Glasfaserübertragung eliminiert zwar einen leitfähigen Datenpfad, doch die zugehörige Stromversorgung, der Konverter, der Schaltschrank, die Abschirmung oder metallische Verstärkungselemente erfordern möglicherweise dennoch eine Überprüfung hinsichtlich Überspannungsschutz und Potenzialausgleich.

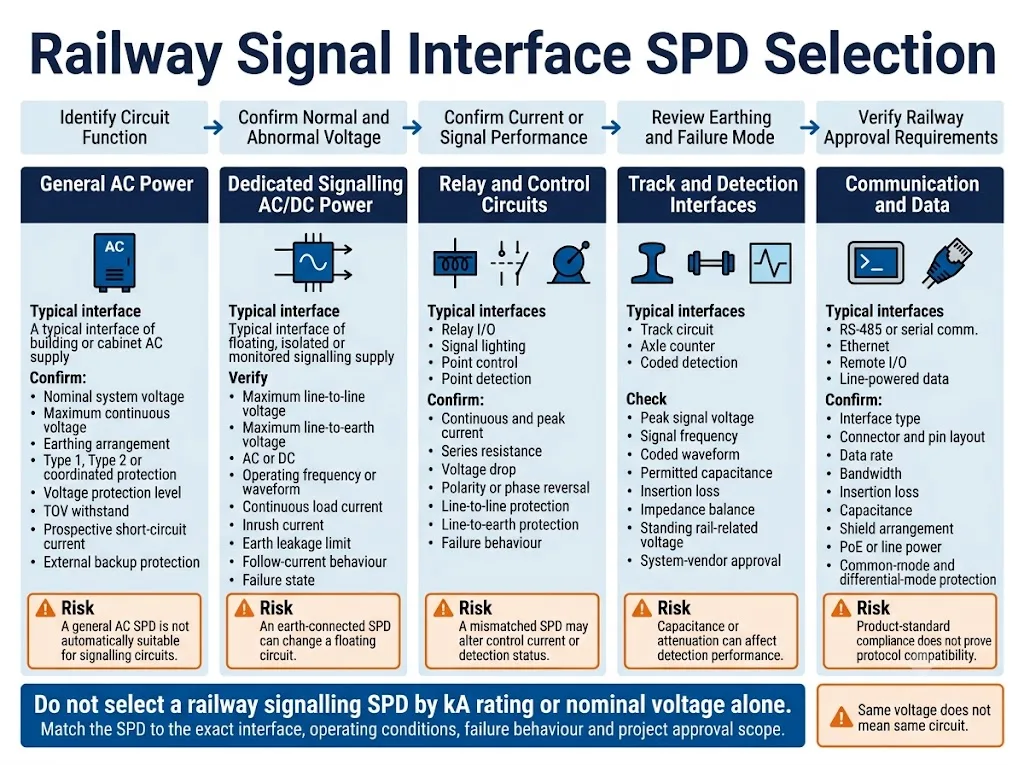

Welche SPD-Parameter müssen mit der Bahnschnittstelle übereinstimmen?
Die wichtigste Spalte ist „Warum dies wichtig ist“. Sie verdeutlicht, warum ein Datenblattwert die Schutzleistung, den Normalbetrieb oder die Projektgenehmigung beeinflussen kann.
| SPD-Parameter | Was zu bestätigen ist | Warum es wichtig ist |
|---|---|---|
| Uc oder maximale kontinuierliche Betriebsspannung | Maximale stehende Spannung zwischen den Leitern sowie zwischen Leiter und Erde | Verhindert dauerhafte Belastung und unerwünschte Leitungsströme |
| Obere oder gemessene Begrenzungsspannung | Stoßspannungsfestigkeit der Ausrüstung und erforderlicher Koordinationsabstand | Eine hohe Strombelastbarkeit ist nicht nützlich, wenn die Restspannung zu hoch ist |
| Stoßstrom-Prüfkategorie und Wellenform | Erforderliche Prüfmethode, Stromstärke, Spannungspegel und Schutzmodus | Nennwerte, die mit unterschiedlichen Wellenformen ermittelt wurden, können nicht allein anhand von kA verglichen werden |
| Dauer- und Spitzenlaststrom | Nennstrom, Einschaltstrom, Umkehrstrom und kurzzeitiger Betriebsstrom | Vermeidet Überhitzung, übermäßigen Spannungsabfall und Unterbrechungen des Stromkreises |
| Serienwiderstand | Maximal zulässiger Schleifenwiderstand und Leitungsverlust | Wichtig für lange Kabel, Relaisschleifen und Niederspannungslasten |
| Bandbreite und Einfügungsdämpfung | Tatsächliche Signalfrequenz, kodierte Wellenform oder Datenrate | Verhindert Verzerrungen oder den Verlust von Erkennungs- und Kommunikationssignalen |
| Kapazitäts- und Impedanzabgleich | Schnittstellengrenzwerte und Kabeleigenschaften | Kann Erkennungsschwellen und Hochfrequenzübertragung beeinflussen |
| Ableitstrom und Isolationswiderstand | Zulässiger Ableitstrom gegen Erde und Schwellenwerte für die Isolationsüberwachung | Vermeidet einen unbeabsichtigten oder verborgenen Erdungspfad |
| Schutzmodi | Leiter-Leiter-, Leiter-Erde- oder eine koordinierte Kombination | Ein falscher Erdbezug kann das Schaltungsverhalten verändern |
| Ausfallverhalten | Leerlauf, Kurzschluss, Erdschluss, Unterbrechung und Statusanzeige | Der defekte SPD darf keinen unzulässigen Systemzustand verursachen |
| Umgebungsbedingungen | Temperatur, Luftfeuchtigkeit, Vibration, Verschmutzung, Gehäuse und Einbaulage | Die Bedingungen an der Strecke und im Betriebsraum können erheblich voneinander abweichen |
| Mechanische Schnittstelle | Anschlussgröße, Montage, Grundfläche, austauschbares Modul und Kennzeichnung | Eine Übereinstimmung der elektrischen Parameter garantiert keine Kompatibilität bei der Installation. |
Beschaffungsfazit: Fordern Sie vor der Genehmigung eines Überspannungsschutzgeräts (SPD) für den Bahnbereich das vollständige Datenblatt, die Schutzschaltung, Übertragungsdaten, Fehlerinformationen, Installationsanweisungen sowie den genauen Umfang des Prüfberichts an.
Warum der Ausfallmodus von SPDs in der Signaltechnik der Bahn von Bedeutung ist
Viele Signalstromkreise im Bahnbereich hängen von der Aufrechterhaltung der elektrischen Isolierung zwischen Leitern, zwischen getrennten Stromkreisen sowie zwischen einem Stromkreis und Erde ab.
Ein Überspannungsschutzgerät (SPD) fügt zwischen diesen Punkten Komponenten hinzu. Wenn eine Schutzkomponente mit geringem Widerstand ausfällt, kann eine Verbindung entstehen, die im ursprünglichen Stromkreis nicht vorhanden war. [7] [10]
Was ist ein unerkannter Erdschluss?
Ein unerkannter Erdschluss ist eine Verbindung zur Erde, die besteht, ohne einen unmittelbar sichtbaren oder erkannten Fehler zu verursachen.
Ein zweiter Fehler an einem anderen Leiter kann dann einen unbeabsichtigten Strompfad durch die Erde erzeugen. In einem sicherheitsrelevanten Signalsystem muss diese Möglichkeit in die Systemsicherheitsbewertung einbezogen werden, anstatt sie als harmlos anzusehen. [7] [9] [10]
Die technische Überprüfung sollte Folgendes ermitteln:
- Ob eine interne Schutzkomponente mit geringem Widerstand ausfallen kann.
- Ob dieser Ausfall zwischen den Leitungen oder zwischen Leitung und Erde erfolgt.
- Ob der Ausfall durch einen Alarm, eine Sicherung, einen Trennschalter oder einen Leckstromwächter erkannt wird.
- Ob der Schaltkreis in den projektdefinierten sicheren Zustand übergeht.
- Ob das Entfernen des Schutzmoduls den Signalkreis verändert oder unterbricht.
- Ob die Lebensdaueranzeige unabhängig vom normalen Signalzustand ist.
Erdung und Potenzialausgleich bestimmen die tatsächliche Schutzleistung
Ein Überspannungsschutzgerät (SPD) lässt Stoßströme nicht verschwinden. Es leitet den Strom über einen definierten Pfad ab. Das SPD, die zu schützenden Geräte, der Schaltschrank, die Kabelschirmung und das Potenzialausgleichssystem müssen daher so angeordnet sein, dass schädliche Spannungsunterschiede während des Transienten begrenzt werden. [4] [9]
Halten Sie Stoßstrompfade kurz und direkt.
Schnelle Stoßströme erzeugen Spannungen über der Leiterinduktivität. Lange SPD-Anschlussleitungen können die am geschützten Gerät auftretende Spannung erhöhen, selbst wenn das Datenblatt des SPD einen niedrigen Schutzpegel ausweist. [4]
Installieren Sie das SPD in der Nähe der entsprechenden Kabeleinführung oder der geschützten Schnittstelle. Vermeiden Sie unnötige Schleifen und halten Sie ungeschützte Leiter von der geschützten internen Verdrahtung getrennt.
Verwenden Sie das zugelassene Konzept für die Bahnerdung.
Die nächstgelegene allgemeine Erdungsschiene ist nicht automatisch der korrekte Anschlusspunkt.
Bahnanlagen können Einschränkungen in Bezug auf den Traktionsrückstrom, Hochspannungserdschlüsse, Erdpotentialanhebungen, Streuströme, getrennte Erdungssysteme und die Überwachung der Signalisolierung aufweisen. [9] [10]
Transport for NSW TS 05258:2.0 enthält beispielsweise betreiberspezifische Anforderungen hinsichtlich der Widerstandsfähigkeit gegen Erdpotentialanhebungen, Restströmen zur Erde, IT-Stromversorgungen für Signalanlagen und Ausfallmodi von Überspannungsschutzgeräten. Diese Anforderungen sind spezifisch für den jeweiligen Betreiber und dürfen nicht blindlings auf andere Bahnprojekte übertragen werden. [10]
Bei schnellen Transienten kann die lokale Spannungsdifferenz durch die Impedanz von Leitern und Potenzialausgleich bestimmt werden. Das physische Layout und der Potenzialausgleich bleiben entscheidend.
Welche Normen sind anzuwenden und was weisen sie nach?
Der Überspannungsschutz im Bahnbereich kann SPD-Produktnormen, EMV-Normen für Bahnanwendungen, Umweltnormen, Normen zur funktionalen Sicherheit sowie betreiberspezifische Vorgaben umfassen.
Diese Dokumente erfüllen unterschiedliche Zwecke. Ein Zertifikat darf nicht als Nachweis für sämtliche Projektanforderungen vorgelegt werden. Die jeweils gültige Ausgabe und die übernommene nationale Fassung müssen für jedes Projekt bestätigt werden.
| Norm oder Anforderung | Was es unterstützt | Was es allein nicht beweist |
|---|---|---|
| IEC 61643-01:2024 | Allgemeine Anforderungen, Prüfungen und Bewertungen für Niederspannungs-Überspannungsschutzgeräte | Kompatibilität mit einer spezifischen Eisenbahnsignalschnittstelle |
| IEC 61643-11:2025 | Anforderungen und Prüfungen für SPDs in Niederspannungsnetzen (AC) | Eignung für einen sicherheitsrelevanten Eisenbahnsignalkreis |
| IEC 61643-21:2025 | Anforderungen und Prüfungen für Überspannungsschutzgeräte in Telekommunikations- und Signalnetzwerken | Kompatibilität mit einem spezifischen Eisenbahnprotokoll oder einer Signalplattform |
| IEC 61643-22:2015 | Prinzipien für Auswahl, Betrieb, Anordnung und Koordination von Überspannungsschutzgeräten in Signalnetzwerken | Genehmigung durch den Betreiber oder Abnahme durch den Systemanbieter |
| IEC 61643-41:2025 | Anforderungen und Prüfungen für SPDs, die an entsprechende Gleichstromkreise angeschlossen sind | Eignung für codierte Signale, Melder- oder Kommunikationsstromkreise |
| IEC 62236-4:2018 | EMV-Störaussendung und Störfestigkeitsanforderungen für signaltechnische und telekommunikationstechnische Anlagen der Eisenbahn | Stoßstrombelastbarkeit des SPD oder sicherheitsgerichtetes Ausfallverhalten der Schnittstelle |
| IEC 62425:2025 | Funktionaler Sicherheitslebenszyklus für sicherheitsrelevante elektronische Signaltechniksysteme | Elektrische Leistungsmerkmale eines spezifischen SPD-Modells |
| IEC 62498-3:2010 | Umgebungsbedingungen für Signal- und Telekommunikationseinrichtungen | Eignung für den spezifischen Schaltschrank, das Gehäuse oder den Standort |
| AS 7708:2017 | Anforderungen an Erdung und Überspannungsschutz für australische Eisenbahnsignalanlagen über den gesamten Lebenszyklus der Anlagen | Abnahme durch eine Eisenbahnbehörde außerhalb ihres geltenden Zuständigkeitsbereichs |
| Betreiber- oder Projektspezifikation | Genehmigte Konfigurationen, zusätzliche Prüfungen, Installations- und Wartungsanforderungen | Zulassung für eine weitere Eisenbahnbehörde oder Signalplattform |
| Abnahme durch den Systemanbieter | Kompatibilität mit einer definierten Signalschnittstelle und Geräteversion | Universelle Kompatibilität mit allen Produkten und Verdrahtungskonfigurationen |
Hinweis für Käufer: Überprüfen Sie die genaue Modellnummer, die Schaltkreiskonfiguration, die Berichtsausgabe und den Genehmigungsumfang. Ein Zertifikat für eine Produktfamilie deckt möglicherweise nicht jede Spannung, jede Anschlussanordnung oder jede Bahnanwendung ab.
Warum AS 7708 von Bedeutung ist
AS 7708:2017 trägt den spezifischen Titel Erdung und Überspannungsschutz in der Signaltechnik und wird von der Australian Rail Industry Standards Organisation weiterhin als aktuell geführt. Der Geltungsbereich umfasst Entwurf, Bau, Prüfung, Inbetriebnahme, Überwachung, Wartung, Modifikation und Außerbetriebnahme von Erdungs- und Überspannungsschutzsystemen in der Eisenbahnsignaltechnik. [9]
Dadurch ist die AS 7708 für die Erdung und den Überspannungsschutz in der Eisenbahnsignaltechnik relevanter als eine allgemeine Produktnorm für Überspannungsschutzgeräte (SPD). Sie bleibt jedoch eine australische Eisenbahnnorm und ersetzt nicht die Anforderungen anderer Länder, Betreiber oder Signalsysteme.
Ein aktuelles beispielbezogenes Betreiberdokument
Die Richtlinie Transport for NSW TS 05258:2.0 wurde herausgegeben und trat am 23. Juni 2025 in Kraft. Sie führt AS/RISSB 7708, IEC 61643-11 und IEC 61643-21 als geltende Normen für Überspannungsschutzgeräte auf. [10]
Die Spezifikation unterscheidet zwischen allgemeinen 230-V-Wechselstrom-Überspannungsschutzgeräten (SPDs), SPDs für Kommunikationsschnittstellen sowie SPDs, die an Signalstromversorgungen oder Geräte-Ein- und Ausgangsschnittstellen eingesetzt werden. Zudem wird festgelegt, dass jedes SPD, das als Teil des Signalsicherheitssystems verwendet wird, eine Typgenehmigung gemäß dem geltenden TfNSW-Verfahren erfordert. [10]
Dies ist ein aufschlussreicher Beleg dafür, wie detailliert die Anforderungen eines Bahnbetreibers ausfallen können. Es handelt sich hierbei nicht um eine universelle Spezifikation für jedes Land oder jedes Bahnsystem.
Häufige Fehler bei der Auswahl von Überspannungsschutzgeräten für Bahnanwendungen
| Falsche Annahme | Warum dies riskant ist | Verbesserte Bestätigung |
|---|---|---|
| Die höchste kA-Bewertung kennzeichnet den besten SPD. | Restspannung, Ableitstrom und Signalleistung können dennoch ungeeignet sein. | Vergleichen Sie Uc, Up, Wellenform, Schutzmodi und Schnittstellengrenzwerte. |
| Alle Stromkreise mit derselben Nennspannung verwenden denselben Überspannungsschutz (SPD). | Stromstärke, Frequenz, Impedanz, Erdung und Sicherheitsfunktion können variieren. | Bestimmen Sie die genaue Funktion des Stromkreises sowie die Betriebswellenform. |
| Die Erdung jedes Leiters bietet einen stärkeren Schutz. | Dies kann zu Leckagen oder einem unsicheren Fehlerpfad in einem erdfreien Stromkreis führen. | Verwenden Sie ausschließlich die zugelassenen Schutzmodi zwischen den Leitungen sowie zwischen Leitung und Erde. |
| Der Schutz in der Messwarte schützt das entfernte Feldgerät. | Ein langes externes Kabel kann in der Nähe des Feldendes Transienten aufnehmen. | Überprüfen Sie sowohl die Kabelbegrenzungen als auch die örtliche Erdungsanordnung. |
| Ein IEC-Zertifikat entspricht einer Bahnzulassung. | Systemkompatibilität, funktionale Sicherheit und Betreiberanforderungen sind noch nicht verifiziert. | Überprüfen Sie die Typgenehmigung, die Projektdokumente und die Abnahme durch den Systemanbieter. |
| Ein mechanisch ähnlicher SPD ist ein direkter Ersatz. | Interne Schaltkreise, Fehlermodi, Schutzstufen und Berichte können abweichen. | Führen Sie einen Parametervergleich, eine Mustervalidierung sowie eine formelle Änderungsprüfung durch. |

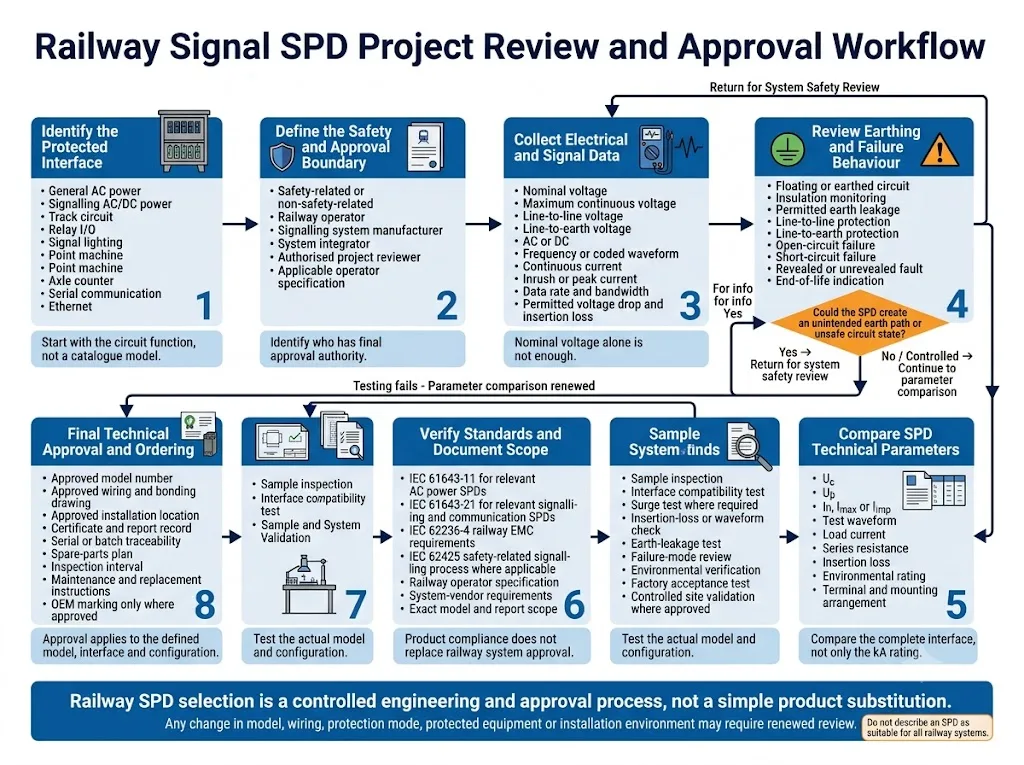

Arbeitsablauf zur Überprüfung von Projekten für Bahnsignal-Überspannungsschutz
Eine Anfrage zu einem Bahnschutzgerät (SPD) sollte mit der geschützten Schnittstelle und den Zulassungsanforderungen beginnen, nicht mit einer Katalogmodellnummer.
-
Identifizieren Sie die geschützte Funktion.
Geben Sie an, ob es sich um einen allgemeinen Stromkreis, Signalstrom, Gleisstromkreis, Signalleuchten, Weichensteuerung, Weichenüberwachung, Achszähler, Relais-E/A, serielle Kommunikation oder Ethernet handelt. -
Definieren Sie die Sicherheits- und Zulassungsgrenze.
Bestätigen Sie, ob der Stromkreis eine sicherheitsrelevante Funktion ausführt oder unterstützt. Identifizieren Sie den Eisenbahnbetreiber, den Signaltechnikhersteller, den Systemintegrator und den autorisierten Prüfer. -
Erfassen Sie die vollständigen elektrischen Daten.
Geben Sie Nenn- und Maximalspannung, AC oder DC, Frequenz oder Wellenform, Dauerstrom, Einschaltstrom, verfügbaren Fehlerstrom sowie den zulässigen Spannungsabfall an. -
Übertragungsdaten erfassen.
Geben Sie für Signal- und Kommunikationsschnittstellen Bandbreite, Datenrate, Impedanz, Kapazitätsgrenzwerte und die zulässige Einfügungsdämpfung an. -
Erdungs- und Fehlerverhalten überprüfen.
Überprüfen Sie die erdfreien Stromkreise, die Isolationsüberwachung, die zugelassenen Schutzarten sowie den erforderlichen Schaltzustand nach einem Ausfall des Überspannungsschutzes (SPD). -
Überprüfen Sie die physische Installation.
Geben Sie die Leitungslänge, die Leitungsführung, die Schirmung, die Schrankumgebung, die Anschlussanforderungen, die Montageart sowie die Zeichnung für den Potenzialausgleich an. -
Überprüfen Sie die Normen und dokumentieren Sie den Leistungsumfang.
Vergleichen Sie Produktberichte, Bahnspezifikationen, Modellumfang, Umweltnachweise, Installationsanweisungen und Wartungsanforderungen. -
Schließen Sie die Muster- und Systemvalidierung ab.
Führen Sie die für das Projekt erforderlichen Labor-, Werksabnahme-, Schnittstellen- oder kontrollierten Standorttests vor der endgültigen Modellfreigabe durch.
Was muss vor der Bestellung bestätigt werden?
Prüfliste für Anfragen zu Überspannungsschutzgeräten (SPD) in der Eisenbahnsignaltechnik
- Land und Eisenbahnbehörde
- Projekt- und Signalplattform
- Geschützte Ausrüstung
- Genaue Schnittstellenfunktion
- Sicherheitsrelevante Klassifizierung
- Nennspannung
- Maximale Dauerbetriebsspannung
- Maximale Spannung gegen Erde
- AC, DC und Frequenz
- Signalwellenform oder Datenrate
- Dauerlaststrom
- Einschalt- oder Kurzzeitstrom
- Verfügbarer Fehlerstrom
- Zulässiger Spannungsabfall
- Zulässige Kapazität
- Zulässige Einfügungsdämpfung
- Erdfreier oder geerdeter Stromkreis
- Erdschlussüberwachung
- Erforderliche Schutzmodi
- Erforderliche Stoßspannungsprüfungen
- Kabellänge und Leitungsführung
- Schirm- und Erdungskonzept
- Umgebung in Innenräumen oder am Gleis
- Temperatur- und Vibrationsgrenzwerte
- Anwendbare Normen
- Anforderungen an die Bauartzulassung
- Erforderliche Berichte und Zertifikate
- Anforderungen an Anschluss und Montage
- Status- oder Fernalarmanforderung
- Mengen und Ersatzmodule
- OEM-Kennzeichnung und Dokumentation
Geben Sie die Schnittstellendaten frei, bevor Sie ein Modell für ein Eisenbahn-SPD anfordern
LEEYEE kann eine vorläufige Parameterprüfung auf Basis der von Ihnen bereitgestellten Schnittstelleninformationen und Projektunterlagen unterstützen. Diese Prüfung hilft festzustellen, ob eine verfügbare Überspannungsschutz-Produktfamilie in Frage kommt, ob zusätzliche Anpassungen oder Prüfungen erforderlich sind oder ob die Anwendung außerhalb des aktuellen Produktumfangs liegt.
Diese vorläufige Prüfung stellt keine Bahnzulassung dar. Die endgültige Eignung und Abnahme obliegt weiterhin dem Bahnbetreiber, dem Hersteller der Signaltechnik, dem Systemintegrator und dem autorisierten Projektprüfer.
LEEYEE ist ein spezialisierter Anbieter für Überspannungsschutz und Niederspannungsschutz. CNSPD ist LEEYEEs auf Überspannungsschutz fokussierte Plattform für technische Einkäufer weltweit. Gebaut zum Schutz. Vertrauen, das bleibt.
Häufig gestellte Fragen
Kann ein standardmäßiger industrieller Signal-ÜSS für die Eisenbahnsignaltechnik verwendet werden?
Nicht ohne Schnittstellen- und Projektprüfung. Ein Gerät kann zwar einer allgemeinen SPD-Norm entsprechen, dennoch aber inkompatibel mit der Spannung, dem Wellenformverlauf, dem Leckstromgrenzwert, dem Fehlerzustand, der Umgebung oder den Zulassungsanforderungen des Bahnstromkreises sein.
Wird der Überspannungsschutz für Eisenbahnsignale hauptsächlich anhand des kA-Wertes ausgewählt?
Nein. Das Ableitvermögen ist nur ein Parameter. Uc, Up, Schutzmodus, Laststrom, Serienwiderstand, Kapazität, Einfügungsdämpfung, Erdableitstrom und Ausfallverhalten können für eine bestimmte Schnittstelle wichtiger sein.
Benötigt jedes lange streckenseitige Kabel an beiden Enden einen ÜSS?
Bei langen externen Kabeln müssen oft beide Endpunkte geprüft werden, da Transienten an beiden Orten eintreten können. Die endgültige Anordnung hängt von der Leitungsisolierung, Erdung, den geschützten Geräten und den Anforderungen des Bahnbetreibers ab.
Kann ein ÜSS eine Gleisstromkreis- oder Achszählerschnittstelle beeinträchtigen?
Ja. Serienwiderstand, Kapazität, Einfügungsdämpfung, Leckstrom und Begrenzungsverhalten können die Erkennung oder Kommunikation beeinträchtigen. Die Kompatibilität muss bei der tatsächlichen Betriebsfrequenz, Spannung und Stromstärke geprüft werden.
Welche Norm gilt für einen ÜSS für Eisenbahn-Kommunikationsleitungen?
IEC 61643-21:2025 ist eine relevante Produktnorm für ÜSS, die an Telekommunikations- und Signalnetze angeschlossen sind. Das Projekt kann zudem die Einhaltung der IEC 61643-22, eisenbahnspezifischer EMV-Normen, Betreibervorgaben, Typgenehmigungen und die Akzeptanz des Systemanbieters erfordern.
Kann IEC 61643-41 für jeden DC-Stromkreis der Eisenbahn verwendet werden?
Nein. Die IEC 61643-41:2025 gilt für entsprechende DC-Stromversorgungen. Sie gilt nicht automatisch für kodierte Signal-, Erkennungs- oder Kommunikationsschnittstellen. Die tatsächliche Funktion des Stromkreises und alle eisenbahnspezifischen Produktanforderungen müssen bestätigt werden.
Reicht die Konformität nach IEC 61643-21 für eine Bahnzulassung aus?
Nein. Sie liefert den Nachweis für die Einhaltung der Produktnorm. Sie bestätigt für sich allein nicht die Kompatibilität mit einem bestimmten Signalstromkreis, einer Sicherheitsfunktion, einer Betreiberanforderung oder einer Installationskonfiguration.
Warum ist der Erdableitstrom in der Eisenbahnsignaltechnik wichtig?
Einige Signalstromkreise sind erdfrei oder isolationsüberwacht. Ein gegen Erde geschalteter ÜSS kann im Normalbetrieb oder nach einem Ausfall Leckströme verursachen. Der zulässige Wert und die Überwachungsmethode müssen für das Projekt bestätigt werden.
Kann ein bahnzugelassener ÜSS durch ein ähnliches Modell ersetzt werden?
Nicht automatisch. Die Alternative kann sich im elektrischen Schaltkreis, im Ausfallverhalten, bei den Anschlüssen, den Abmessungen, dem Schutzniveau und dem Umfang des Prüfberichts unterscheiden. Ein formeller Abgleich, eine Musterprüfung und eine Zulassung können erforderlich sein.
Welche Informationen sind bei der Anfrage eines Angebots für bahnspezifische ÜSS am wichtigsten?
Senden Sie die exakte Schnittstelle, die maximale Betriebsspannung, den Strom, die Wellenform oder Datenrate, die Erdungsanordnung, den zulässigen Leckstrom, den Kabelweg, die erforderlichen Prüfungen und die zulassende Eisenbahnbehörde.
Kann ein ÜSS als für alle Eisenbahnsysteme geeignet beschrieben werden?
Kein verantwortungsbewusster Anbieter sollte diesen Anspruch erheben. Die Eignung bezieht sich normalerweise auf ein definiertes Modell, eine geschützte Schnittstelle, eine Signalplattform, eine Installationskonfiguration und den Umfang der Zulassung.
Weiterführende technische Lektüre
Diese Seiten erläutern allgemeine Prinzipien des Überspannungsschutzes. Bahnspezifische Betreiberanforderungen, Schnittstellenkompatibilität und Sicherheitszulassungen müssen weiterhin separat bestätigt werden.
Referenzen
- Internationale Elektrotechnische Kommission, IEC 61643-01:2024, Überspannungsschutzgeräte für Niederspannung – Teil 1: Allgemeine Anforderungen und Prüfverfahren. Offizielle IEC-Veröffentlichungsseite.
- Internationale Elektrotechnische Kommission, IEC 61643-11:2025, Überspannungsschutzgeräte für Niederspannung – Teil 11: Überspannungsschutzgeräte für den Einsatz in Niederspannungsanlagen – Anforderungen und Prüfungen. Offizielle IEC-Veröffentlichungsseite.
- Internationale Elektrotechnische Kommission, IEC 61643-21:2025, Überspannungsschutzgeräte für Niederspannung – Teil 21: Überspannungsschutzgeräte zum Einsatz in Telekommunikations- und signalverarbeitenden Netzwerken – Anforderungen und Prüfverfahren. Offizielle IEC-Veröffentlichungsseite.
- Internationale Elektrotechnische Kommission, IEC 61643-22:2015, Überspannungsschutzgeräte für Niederspannung – Teil 22: Überspannungsschutzgeräte für den Einsatz in Fernmelde- und Signalnetzen – Auswahl und Anwendungsgrundsätze. Offizielle IEC-Veröffentlichungsseite.
- Internationale Elektrotechnische Kommission, IEC 61643-41:2025, Überspannungsschutzgeräte für Niederspannung – Teil 41: Überspannungsschutzgeräte zum Einsatz in Gleichstrom-Niederspannungsnetzen – Anforderungen und Prüfverfahren. Offizielle IEC-Veröffentlichungsseite.
- International Electrotechnical Commission, IEC 62236-4:2018, Bahnanwendungen – Elektromagnetische Verträglichkeit – Teil 4: Störaussendungen und Störfestigkeit von Signal- und Telekommunikationseinrichtungen. Offizielle IEC-Veröffentlichungsseite.
- International Electrotechnical Commission, IEC 62425:2025, Bahnanwendungen – Kommunikation, Signaltechnik und Datenverarbeitungssysteme – Sicherheitsrelevante elektronische Systeme für die Signaltechnik. Offizielle IEC-Veröffentlichungsseite.
- International Electrotechnical Commission, IEC 62498-3:2010, Bahnanwendungen – Umgebungsbedingungen für Betriebsmittel – Teil 3: Signal- und Telekommunikationseinrichtungen. Offizielle IEC-Veröffentlichungsseite.
- Australian Rail Industry Standards Organisation, AS 7708:2017, Erdung und Überspannungsschutz in der Signaltechnik. ARISO führt diese Norm als aktuell. Offizielle ARISO-Normenseite.
- Transport for NSW, TS 05258:2.0, Anforderungen an allgemeine Signal- und Steuerungssystemausrüstung, Ausgabe und Inkrafttretungsdatum 23. Juni 2025. Offizielles PDF von Transport for NSW.
