    Numéro d'article : LY1-C40M/1(S)+1

    LY1-C40M/1(S)+1Dispositif unipolaire enfichable (SPD)

    Description：

    Classl-Classll-Type1.Type 2
    Lieu d'utilisation : panneaux de sous-distribution
    Mode de protection : L-N, N-PE
    Valeurs nominales de surtension : In = 20 kA (8/20 μs)
    Catégorie IEC/EN/UL : Classe l+ll /Type 1+2
    Éléments de protection : MOV et GDT à haute énergie
    Boîtier : Conception enfichable
    Conformité : lEC 61643-11:2011
    EN 61643-11:2012

    Citer maintenant

      Our mini size 40kA 1P+N GDT AC surge protective device is specially engineered for single-phase systems that require a coordinated protection structure. As a professional manufacturer, factory, and OEM/ODM supplier, we support wholesale, in bulk, and bulk buy orders for global clients demanding reliable power protection components. This P+N design integrates a GDT surge module (Ne gas) working together with optimized protective circuitry to provide high protective performance against lightning and transient overvoltage.

      Made with durable PVC/PA66/PBT housing, the device offers excellent insulation, heat resistance, and mechanical strength, making it suitable for large-scale deployment in residential buildings, commercial facilities, and industrial power distribution cabinets. The mini size format allows installation in compact systems while still delivering a high surge capacity of 40kA, ensuring robust protection for AC circuits and connected loads.

      Applicable scenarios / Application industries

      Designed for 35mm DIN-rail installation, it is ideal for small control panels, solar AC output protection, UPS input/output, energy storage systems, and modular distribution boards. It adheres to IEC 61643-11:2011 / EN 61643-11:2022 safety standards and is certified with CE & TUV, ensuring reliability for international markets. As a wholesale-oriented factory, we offer full OEM customization, including label printing, housing design, and circuit tuning. This mini size P+N GDT SPD is the perfect choice for distributors seeking compact, efficient, and factory-direct surge protection solutions.

      ■ Données techniques
      IEC Electrical 75 150 275 320
      Tension nominale AC (50/60Hz) Uo/ Un 60 V 120 V 230 V 230 V
      Tension de fonctionnement maximale continue (AC) (L-N) Uc 75V 150 V 275 V 320 V
      (N-PE) Uc 255 V
      Courant de décharge nominal (8/20 μs) (L-N) / (N-PE) En 20 kA / 20 kA
      Courant de décharge maximal (8/20 μs) (L-N) / (N-PE) Imax 40 kA / 40 kA
      Courant de décharge par impulsion (10/350 μs) (L-N) / (N-PE) Iimp 7 kA / 25 kA
      Niveau de protection de la tension (L-N) / (N-PE) Haut de la page 0,4 kV / 1,5 kV 1,0 kV / 1,5 kV 1,5 kV / 1,5 kV 1,6 kV / 1,5 kV
      (N-PE) Ifi 100 ARMES
      Temps de réponse (L-N) / (N-PE) tA < 25 ns / < 100 ns
      Fusible de secours (max) 63 A gL/ gG
      Courant nominal de court-circuit (AC) (L-N) ISCCR 25 kA
      TOV Résistance 5s (L-N) UT 90 V 180 V 335 V 335 V
      TOV 120min (L-N) UT 115 V 230 V 440 V 440 V
      mode Résistance Défaut de sécurité Défaut de sécurité Défaut de sécurité
      Résistance au TOV 200ms (N-PE) UT 1200 V
      UL Electrical
      Tension de fonctionnement maximale continue (AC) (L-N) / (N-PE) MCOV 75 V / 255 V 150 V / 255 V 275 V / 255 V 320 V / 255 V
      Tension Protection Rating (L-N) / (N-PE) VPR 330 V / 1200 V 600 V / 1200 V 900 V / 1200 V 1200 V / 1200 V
      Courant de décharge nominal (8/20 μs) (L-N) / (N-PE) En 20 kA / 20 kA 20 kA / 20 kA 20 kA / 20 kA 20 kA / 20 kA
      Courant nominal de court-circuit (AC) (L-N) SCCR 100 kA 200 kA 150 kA 150 kA
      Mécanique et environnement
      Plage de température de fonctionnement Ta De -40 ºF à +158 ºF [de -40 ºC à +70 ºC].
      Humidité de fonctionnement admissible RH 5%…95%
      Pression atmosphérique et altitude 80k Pa ... 106k Pa / -500 m...... 2000 m
      Couple de serrage de la vis de fixation Mmax 39.9 Ibf-in [4.5 Nm]
      Section du conducteur (max) 2 AWG (solide, toronné) / 4 AWG (flexible)
      35 mm² (solide, toronné) / 25 mm² (flexible)
      Montage Rail DIN 35 mm, EN 60715
      Degré de protection IP 20 (intégré)
      Matériau du boîtier Thermoplastique : Degré d'extinction UL 94 V-0
      Protection thermique Oui
      État de fonctionnement / Indication de défaut Vert ok / Rouge défaut
      Contacts à distance (RC)
      Capacité de commutation RC
      Section du conducteur RC (max)      		 En option
      AC : 250V / 0.5 A ; DC : 250V / 0.1 A;125V / 0.2 A;75V / 0.5 A
      16 AWG (solide) / 1,5 mm² (solide)

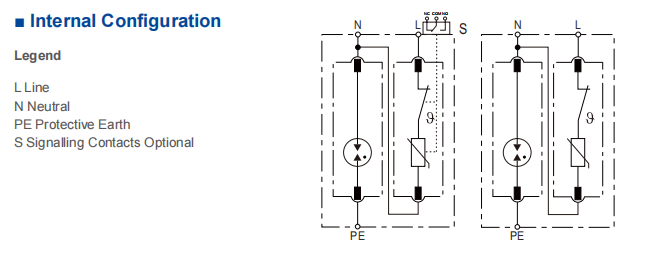

      ■ Internal Configuration

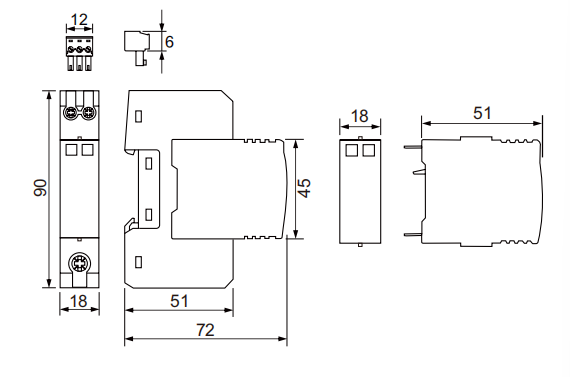

      ■ Dimensions & Packaging

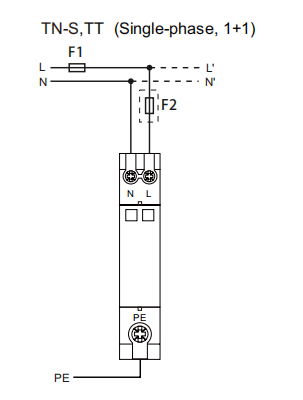

      ■ Connection Diagram

      FAQ for LY1-C40M/1(S)+1Pluggable single-Pole SPD

      1. What is the LY1-C40M/1S+1 used for?

      The LY1-C40M/1S+1 is a single-pole Type 2 SPD designed for AC low-voltage systems. It provides reliable surge protection using upgraded C40M MOV technology.

      2. Is the module pluggable?

      Yes. The SPD features a pluggable insert design, making installation and replacement extremely convenient during routine maintenance.

      3. Does this model include thermal protection?

      Yes. A built-in thermal disconnection device isolates the MOV automatically in case of overheating or overload, ensuring safe operation.

      4. What installation scenarios are recommended?

      It is suitable for residential distribution boards, commercial electric cabinets, final circuits, and any single-phase AC mains requiring Type 2 surge protection.

      5. Which standards does it comply with?

      This model adheres to IEC/EN 61643-11 surge protection requirements and passes CE and TUV certification.

      6. Do you support OEM/ODM customization for distributors?

      Yes. We offer full OEM/ODM service, including private labeling, housing customization, parameter tuning, and package design.
