    Numéro d'article : LY1-D20/3(S)

    LY1-D20/3(S)MULTI-POLAIRE ENFICHABLE SPD

    Description：

    Classell-Classe lll -Type 2.Type 3
    Lieu d'utilisation : panneaux de sous-distribution
    Mode de protection : L-PE, N-PE
    Valeurs nominales de surtension : In = 10 kA (8/20 μs)
    Catégorie IEC/EN/UL : Classe ll/Type 2 /Type 1CA
    Éléments de protection : MOV haute énergie
    Boîtier : Conception enfichable
    Conformité : lEC 61643-11:2011
    EN 61643-11:2012

    Citer maintenant

      Notre Dispositif de protection contre les surtensions 20kA 3 pôles AC est développé pour réseaux électriques triphasés nécessitant une protection contre les surtensions compacte et efficace.
      Il utilise Varistances MOV ZnO pour assurer une tension constante et une grande fiabilité.
      Avec un solide Boîtier en PVC/PA66/PBT, Il répond aux exigences en matière d'ignifugation et d'isolation électrique.
      Ce DOCUP est conforme à IEC 61643-11:2011 / EN 61643-11:2022 et certifiée par CE & TUV.
      Nous sommes une fabricant professionnel, usine OEM/ODM et fournisseur, offrant commerce de gros, achat en groset solutions en vrac.

      Scénarios applicables / secteurs d'application


      Parfait pour armoires de commande industrielles, boîtiers combinés solaireset Systèmes de distribution CA, Le système d'alarme est facile à monter par l'intermédiaire d'un système d'alarme à l'intérieur du véhicule. Rail DIN 35 mm.

      ■ Données techniques
      IEC Electrical 75 150 275 320 385 440
      Tension nominale AC (50/60Hz) Uo/ Un 60 V 120 V 230 V 230 V 230 V 400 V
      Tension de fonctionnement maximale continue (AC) Uc 75 V 150 V 275V 320 V 385 V 440 V
      Courant de décharge nominal (8/20 μs) En 10 kA 10 kA 10 kA 10 kA 10 kA 10 kA
      Courant de décharge maximal (8/20 μs) Imax 20 kA 20 kA 20 kA 20 kA 20 kA 20 kA
      Niveau de protection de la tension Haut de la page 0,2 kV 0,6 kV 1,3 kV 1,5 kV 1,5 kV 1,8 kV
      Temps de réponse tA < 25 ns
      Fusible de secours (max) 125 A gL / gG
      Courant nominal de court-circuit (AC) ISCCR 10 kA
      TOV Résistance 5s UT 90V 180V 335V 335V 335V 580V
      TOV 120min UT 115V 230V 440V 440V 440V 765V
      mode Résistance Résistance Défaut de sécurité Défaut de sécurité Défaut de sécurité Défaut de sécurité
      Mécanique et environnement
      Plage de température de fonctionnement Ta De -40 ºF à +158 ºF [de -40 ºC à +70 ºC].
      Humidité de fonctionnement admissible RH 5%...95%
      Pression atmosphérique et altitude 80k Pa ... 106k Pa / -500 m...... 2000 m
      Couple de serrage de la vis de fixation Mmax 39.9 Ibf-in [4.5 Nm]
      Section du conducteur (max) 2 AWG (solide, toronné) / 4 AWG (flexible)
      35 mm² (solide, toronné) / 25 mm² (flexible)
      Montage Rail DIN 35 mm, EN 60715
      Degré de protection IP 20 (intégré)
      Matériau du boîtier Thermoplastique : Degré d'extinction UL 94 V-0
      Protection thermique Oui
      État de fonctionnement / Indication de défaut Vert ok / Rouge défaut
      Contacts à distance (RC)
      Capacité de commutation RC
      Section du conducteur RC (max)      		 En option
      AC : 250V / 0.5 A ; DC : 250V / 0.1 A;125V / 0.2 A;75V / 0.5 A
      16 AWG (solide) / 1,5 mm² (solide)

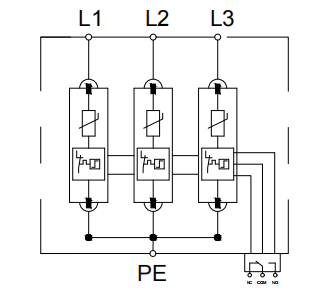

      ■ Configuration interne

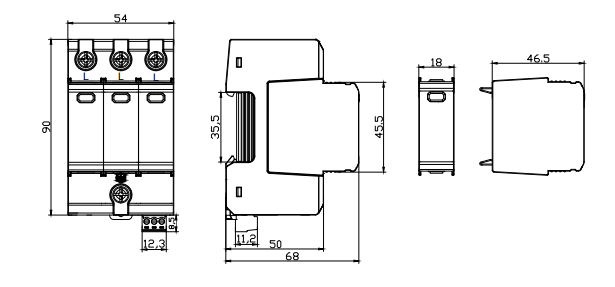

      ■ Dimensions et emballage

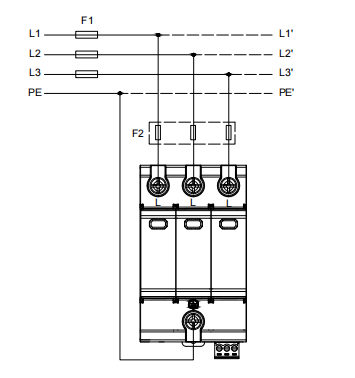

      ■ Schéma de connexion

      FAQ pour LY1-D20/3(S)PLUGGABLE MULTI-POLE SPD

      1. Pourquoi le LY1-D20/3(S) est-il adapté aux systèmes multiphasés ?

      Il s'agit d'un SPD multipolaire de type 2 (2P/3P/4P) qui assure une protection coordonnée contre les surtensions sur plusieurs phases du courant alternatif.

      2. Quels sont les éléments de protection interne utilisés ?

      Ce modèle utilise Varistances MOV, Les modules d'alimentation de la gamme de produits de qualité industrielle sont sélectionnés pour leur résistance aux surtensions et la stabilité de la tension d'enclenchement.

      3. Le DOCUP prend-il en charge le remplacement enfichable ?

      Oui, chaque poteau est doté d'un cartouche enfichable, L'entretien des modules est donc rapide et rentable.

      4. Où le LY1-D20/3(S) est-il généralement installé ?

      Il est largement utilisé dans systèmes industriels triphasés, Dans les bâtiments commerciaux, les panneaux de contrôle mécanique, les armoires de distribution d'énergie et les salles électriques.

      5. Est-il conforme aux normes mondiales ?

      Oui, il suit IEC 61643-11 / EN 61643-11 et porte CE + TUV certifications.

      6. Le DOCUP dispose-t-il d'indicateurs d'état ?

      Oui. Chaque module est accompagné d'un fenêtre d'indication visuelle montrant l'état de fonctionnement.
