Protection contre les surtensions fiable pour les lignes de signal RS485 et industrielles

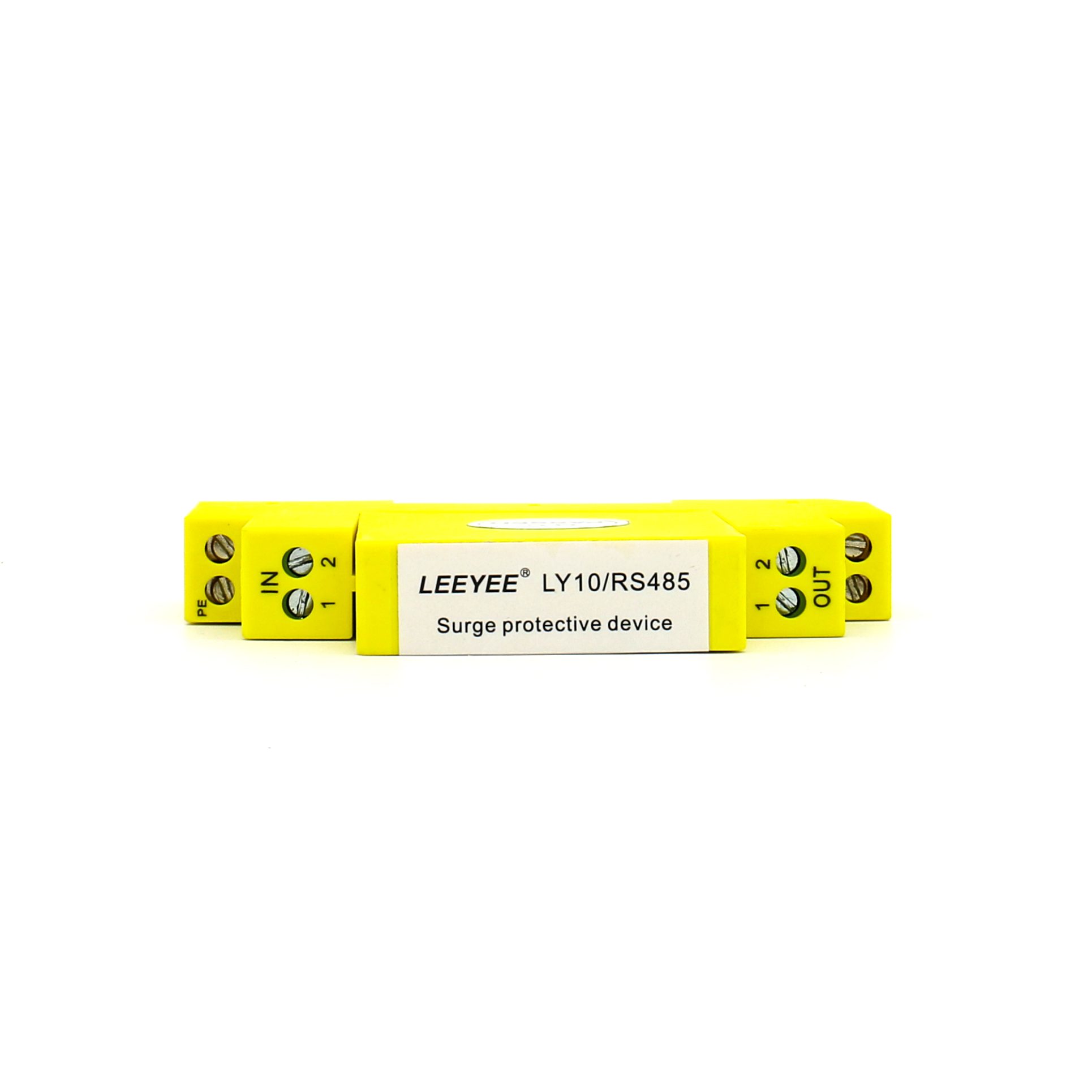

Le LY10 est un dispositif de protection contre les surtensions enfichable sur rail DIN, conçu pour les lignes RS485, de télémétrie, de télécommande et de communication industrielle. Installé en série en amont des équipements sensibles, il permet de supprimer les surtensions transitoires induites tout en conservant des débits de transmission de signaux allant jusqu’à 10 Mbps et une perte d’insertion ne dépassant pas 0,2 dB.
Conçu pour les lignes de communication RS485 et industrielles
Versions pour systèmes de signalisation 12 V, 24 V et 48 V
Transmission allant jusqu'à 10Mbps avec une perte d'insertion ≤0,2 dB

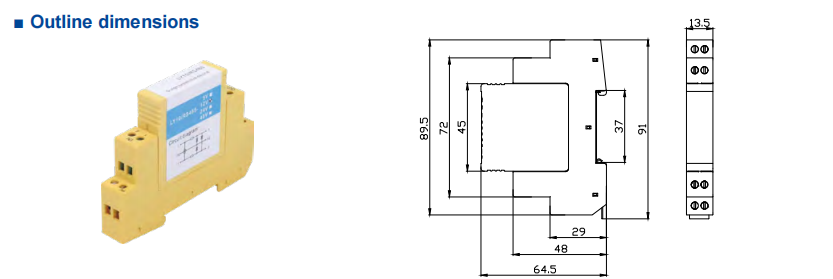

Conception compacte enfichable sur rail DIN pour armoires électriques
Applications appropriées
Le LY10 est adapté aux circuits de données et de commande à basse tension qui nécessitent une protection contre les surtensions sans nuire de manière significative à la transmission du signal.
Réseaux RS485
Protège les liaisons de communication RS485 utilisées entre les automates industriels, les compteurs, les capteurs et les équipements de terrain.
Automates programmables et systèmes d'automatisation
Contribue à protéger les ports de communication des automates programmables (PLC), les contrôleurs d'automatisation et les lignes de signaux d'E/S distribuées.
Télémétrie et commande à distance
Convient aux circuits de télémétrie, de surveillance à distance, de commande à distance et de signaux SCADA.
Capteurs et instruments de terrain
Protège les capteurs, transmetteurs, compteurs et interfaces de signaux d'instruments de terrain à basse tension.
FAQ
Questions fréquentes concernant le choix et l'installation du parasurtenseur enfichable sur rail DIN LY10 pour signaux de données.
À quoi sert le parasurtenseur LY10 ?
Le LY10 est installé en série sur les lignes de données ou de commande basse tension afin de contribuer à atténuer les surtensions transitoires induites avant qu’elles n’atteignent les équipements sensibles de communication et d’automatisation.
Le LY10 est-il adapté aux lignes de communication RS485 ?
Oui. Il est conçu pour RS485 et des lignes de données industrielles similaires utilisées par les PLC, les compteurs, les capteurs, les contrôleurs d'automatisation et les équipements de surveillance à distance.
Quelle tension de fonctionnement faut-il choisir ?
Sélectionnez la version 12 V, 24 V ou 48 V en fonction de la tension de fonctionnement normale du circuit de signal protégé. La tension continue maximale sélectionnée doit rester supérieure à la tension de fonctionnement normale du circuit.
Le LY10 aura-t-il une incidence sur la transmission des données ?
Le débit de transmission indiqué peut atteindre 10 Mbps et la perte d'insertion indiquée ne dépasse pas 0,2 dB. La compatibilité doit toutefois être vérifiée en fonction du protocole de communication, de l'impédance et de la longueur de câble réels.
Comment s'effectue l'installation du LY10 ?
Il est monté sur un rail DIN et raccordé en série en amont de l'équipement à protéger. Le câblage des côtés protégé et non protégé doit respecter le schéma de câblage, et le conducteur de mise à la terre doit être aussi court que possible.
Que doit-on confirmer avant de commander ?
Vérifiez la tension du signal, la tension maximale en service continu, le courant de ligne, le protocole de communication, le débit de transmission, le nombre de conducteurs, la disposition des bornes, la méthode de mise à la terre et le niveau de résistance aux surtensions requis.
