    Articolo n: LY1-12.5/1(S)

    SPD unipolare collegabile LY1-12,5/1(S)

    Descrizione: il prodotto

    Classe-Classe-Tipo 1.Tipo 2
    Luogo di utilizzo: Schede di distribuzione principali
    Modalità di protezione: L-PE, N-PE
    Valori di sovracorrente: lim, = fino a 12,5 kA (10/350 μs)l,= fino a 20 kA (8 /20 μs)
    Categoria IEC/EN/UL: Classe I+ll /Tipo 1+2
    Elementi di protezione: MOV ad alta energia
    Alloggiamento: Design a innesto
    Conformità: lEC 61643-11:2011
    EN 61643-11:2012
    UL 1449 4a edizione

    Cita ora

      Siamo un'azienda professionale Produttore di dispositivi di protezione contro le sovratensioni CA a 1 polo da 50kA, producendo SPD compatti e affidabili per reti monofase 230V AC. Come esperto fabbrica, forniamo OEM, all'ingrosso, e acquisto all'ingrosso servizi ai grossisti di materiale elettrico e agli integratori di sistemi in tutto il mondo.

      Costruito con un grafite (C) guscio, valutato IP65, e montato su un Guida DIN da 35 mm, garantisce una comoda installazione e un'elevata sicurezza. Ogni unità è Certificato CE e sostenuta da un Garanzia di 2 anni.

      Forniamo anche OEM progettazione e ordine all'ingrosso servizi, rendendo questo SPD ideale per i grossisti che necessitano di una protezione contro le sovratensioni affidabile ed economica direttamente dal produttore. produttore.

      Scenari applicabili / Settori di applicazione

      Il 50kA 1P SPD utilizza un sistema di alta qualità MOV (ZnO) che garantisce una rapida risposta alle sovratensioni e una lunga durata. Il suo design è ottimizzato per applicazioni residenziali e industriali leggere, che offre una forte protezione contro le sovratensioni transitorie dovute a commutazioni di corrente o a fulmini.

      Caratteristiche elettriche
      SPD tipo 1+2+3
      Rete 230/400 V trifase+N
      Sistema AC TT-TNS
      Tensione nominale di linea Un 230/400 Vca
      Max. Tensione operativa AC Uc 275 Vac
      Carattestiche di sovratensione temporanea (TOV) - 5 sec. Senza disconnessione UT 335 Resistenza alla corrente alternata
      Sovratensione temporanea (TOV) Carattristica - 120 mn Senza disconnessione o con disconnessione di sicurezza
      Sovratensione temporanea N/PE (TOV HT) Senza disconnessione o con disconnessione di sicurezza UT 1,2 kV/300A/200 ms di resistenza
      Corrente residua Corrente di dispersione verso terra Ipe Nessuno
      Seguire la corrente Se Nessuno
      Corrente di scarica nominale 15 x 8/20 µs impulsi In 20 kA
      Corrente di scarica massima Resistenza massima a 8/20 µs per polo Imax 50 kA
      Corrente d'impulso per polo resistenza massima 10/350µs per polo Iimp 12,5 kA
      Corrente totale di fulminazionemax. resistenza totale @ 10/350µs Totale 50 kA
      Resistenza su forma d'onda combinata IEC 61643-11 Classe III: 1,2/50µs - 8/20µs Uoc 6 kV
      Resistenza alle sovratensioni IEEE C62.41.1 20 kV
      Energia specifica per polo resistenza massima 10/350 µs W/R 40 kJ/ohm
      Modalità di connessione L/N e N/PE
      Modalità di protezione Modalità comune/differenziale
      Livello di protezione L/N @ In (8/20µs) Su L/N 1,5 kV
      Livello di protezione L/PE @ In (8/20µs) Up L/PE 1,5 kV
      Tensione residua L/N a 5 kA @ 5 kA (8/20µs) Fino a 5kA 0,7 kV
      Caratteristiche meccaniche
      Tecnologia Tecnologia VG (MOV+GSG)
      Configurazione SPD Trifase+Neutro
      Connessione alla rete Barra da 40 mm e filo per PE: 6-35 mm² (50 mm²)
      Formato Scatola modulare plug-in
      Montaggio Sistemi di sbarre da 40 mm
      Materiale dell'alloggiamento Termoplastico UL94 V-0
      Temperatura di esercizio Tu -40/+85°C
      Applicazione esterna IP20
      Modem a prova di guasto No
      Indicatore di disconnessione Disconnessione dalla rete CA
      Segnalazione remota di disconnessione 1 indicatore meccanico per palo
      Dimensioni Sì
      Peso Vedi diagramma
      Sezionatori 0,7401 kg
      Sezionatore termico Interno
      Installazione interruttore di messa a terra Digitare 'S' o ritardato
      Fusibili max. 315 A (gL/gG)
      Standard
      Conformità agli standard IEC 61643-11 / EN 61643-11 / UL1449 4ed.

      Configurazione interna

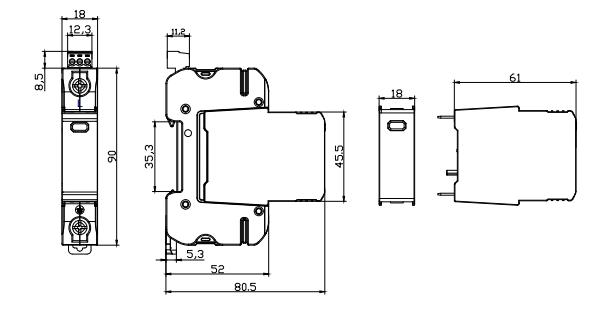

      Dimensioni e imballaggio


      Diagramma di collegamento

      FAQ per l'SPD unipolare innestabile LY1-12,5/1(S)

      1. Qual è il principale vantaggio dell'SPD collegabile LY1-12.5/1(S)?
      È dotato di un modulo di sovratensione sostituibile, La manutenzione è rapida e conveniente, senza dover rimuovere il cablaggio dalla base.

      2. Quali sono i componenti di protezione utilizzati in questo SPD?
      Questo modello utilizza Componenti MOV che garantiscono un bloccaggio affidabile contro le sovratensioni transitorie in corrente alternata.

      3. Quali certificazioni e standard segue questo SPD?
      È prodotto in conformità con IEC 61643-11:2011 e EN 61643-11:2022, e certificato con CE e TUV.

      4. Quale metodo di installazione supporta il LY1-12-51S?
      Utilizza Montaggio su guida DIN da 35 mm, adatto alle scatole di distribuzione dell'alimentazione CA e agli armadietti delle apparecchiature.

      5. Il modulo di sovratensione può essere sostituito sul campo?
      Sì, il design a innesto consente di rimuovere e sostituire rapidamente il modulo di sovratensione senza scollegare il cablaggio di base.

      6. Sono disponibili forniture OEM e all'ingrosso?
      Sì, forniamo OEM/ODM, etichettatura privata e fornitura di prodotti sfusi direttamente in fabbrica per i distributori.

      7. Per quali tipi di applicazioni è ideale questo SPD?
      Il design unipolare è adatto per Carichi monofase in c.a., circuiti di illuminazione, piccoli pannelli di controllo e ingressi di alimentazione delle apparecchiature..
