Protezione contro le sovratensioni di tipo 2 affidabile per sistemi DC a 600V
LY1-C40PV/2(S) 600V è un dispositivo di protezione contro le sovratensioni di tipo 2 a due poli pluggabile per stringhe fotovoltaiche, scatole di accoppiamento, ingressi DC di inverter, sistemi di accumulo energetico e pannelli di distribuzione DC industriali. I suoi moduli MOV ad alta energia forniscono una rapida limitazione delle sovratensioni con una corrente di scarica nominale di 20kA e una corrente di scarica massima di 40kA.
Protezione di Classe II / Tipo 2 per sistemi fino a 600V DC
Protezione a due poli per conduttori DC positivi e negativi
Corrente di scarica nominale 20kA e massima 40kA
Cartucce sostituibili con indicazione visiva e contatto remoto opzionale
Applicazioni Idonee
LY1-C40PV/2(S) 600V è adatto per sistemi fotovoltaici e industriali DC che richiedono protezione contro le sovratensioni di tipo 2 a due poli coordinata.
Scatole combinatore FV
Protegge i conduttori positivi e negativi nei circuiti delle stringhe fotovoltaiche e delle scatole di accoppiamento fino a 600V DC.
Ingressi DC dell'inverter PV
Adatto per il lato di ingresso DC di inverter solari residenziali, ibridi e commerciali compatibili.
Pannelli di distribuzione DC
Per quadri di distribuzione DC industriali, ingressi di controllo, attrezzature di ricarica e armadi di commutazione DC.
Sistemi di Accumulo Energetico
Adatto per armadi batteria compatibili e circuiti DC di accumulo energetico che operano fino a 600V DC.
FAQ
Domande comuni sulla selezione del dispositivo di protezione contro le sovratensioni di tipo 2 pluggabile a due poli LY1-C40PV/2(S) 600V.
A cosa serve LY1-C40PV/2(S) 600V?
È progettato per limitare le sovratensioni indotte da fulmini e transitori di commutazione nei sistemi fotovoltaici, di accumulo energetico, telecomunicazioni e industriali in corrente continua che operano fino a 600V CC.
È LY1-C40PV/2(S) 600V un SPD DC di Tipo 2?
Sì. L'attuale classificazione del prodotto lo identifica come Classe II / Tipo 2 per la protezione dalle sovratensioni DC a valle.
Cosa protegge la configurazione a due poli?

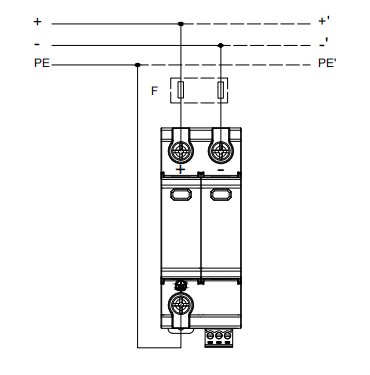

La configurazione a due poli fornisce percorsi di protezione contro le sovratensioni separati per i conduttori DC positivi e negativi rispetto alla terra di protezione.
Quali valori di corrente di scarica fornisce?
Fornisce una corrente nominale di scarica In di 20kA e una corrente massima di scarica Imax di 40kA, entrambe basate su un'onda di corrente 8/20μs.
Possono essere sostituiti separatamente i cartucce di protezione?
Sì. Il design pluggable consente a ciascun modulo di protezione di essere ispezionato o sostituito senza rimuovere la base cablata permanentemente.
Cosa dovrebbe essere confermato prima di ordinare?
Confermare la tensione massima del sistema, l'arrangiamento dei conduttori positivi e negativi, il sistema di messa a terra, il livello di protezione dalla tensione richiesto, il coordinamento dei fusibili di riserva, la dimensione dei conduttori, lo spazio per il montaggio su guida DIN e i requisiti per i contatti remoti.
