    Articolo n: LY1-12.5/2(S)

    LY1-12,5/2(S)COLLEGABILE UNIPOLARE SPD

    Descrizione: il prodotto

    Classe-Classe-Tipo 1.Tipo 2
    Luogo di utilizzo: Schede di distribuzione principali
    Modalità di protezione: L-PE, N-PE
    Valori di sovratensione: limp= fino a 12,5 kA (10/350 μs)
    I= fino a 20 kA (8 /20 μs)
    Categoria IEC/EN/UL: Classe l+ll /Tipo 1+2
    Elementi di protezione: MOV ad alta energia
    Alloggiamento: Design a innesto
    Conformità: lEC 61643-11:2011
    EN 61643-11:2012
    UL 1449 4a edizione

    Cita ora

      We are a trusted 50kA 2 pole AC surge protective device supplier and factory, specializing in AC L+N protection for residential and commercial power systems. Our factory offers OEM, wholesale, e in bulk supply for global distributors.

      The housing uses graphite (C) material for superior heat resistance, with IP65 waterproofing for outdoor use. Installation is quick with DIN-rail mounting, and every unit comes with CE certification and a 2-year warranty.

      We support OEM customization and deliver SPDs in bulk, providing high-quality surge protection devices from a professional manufacturer trusted by global brands.

      Applicable scenarios / Application industries

      This SPD integrates MOV ZnO varistors with thermal disconnectors, ensuring consistent performance under repeated surges. Suitable for solar inverter input, combiner boxes, or AC distribution panels, it provides 50kA per line discharge capability.



      Caratteristiche elettriche
      SPD tipo 1+2+3
      Rete 230/400 V trifase+N
      Sistema AC TT-TNS
      Tensione nominale di linea Un 230/400 Vca
      Max. Tensione operativa AC Uc 275 Vac
      Carattestiche di sovratensione temporanea (TOV) - 5 sec. Senza disconnessione UT 335 Resistenza alla corrente alternata
      Sovratensione temporanea (TOV) Carattristica - 120 mn Senza disconnessione o con disconnessione di sicurezza
      Sovratensione temporanea N/PE (TOV HT) Senza disconnessione o con disconnessione di sicurezza UT 1,2 kV/300A/200 ms di resistenza
      Corrente residua Corrente di dispersione verso terra Ipe Nessuno
      Seguire la corrente Se Nessuno
      Corrente di scarica nominale 15 x 8/20 µs impulsi In 20 kA
      Corrente di scarica massima Resistenza massima a 8/20 µs per polo Imax 50 kA
      Corrente d'impulso per polo resistenza massima 10/350µs per polo Iimp 12,5 kA
      Corrente totale di fulminazionemax. resistenza totale @ 10/350µs Totale 50 kA
      Resistenza su forma d'onda combinata IEC 61643-11 Classe III: 1,2/50µs - 8/20µs Uoc 6 kV
      Resistenza alle sovratensioni IEEE C62.41.1 20 kV
      Energia specifica per polo resistenza massima 10/350 µs W/R 40 kJ/ohm
      Modalità di connessione L/N e N/PE
      Modalità di protezione Modalità comune/differenziale
      Livello di protezione L/N @ In (8/20µs) Su L/N 1,5 kV
      Livello di protezione L/PE @ In (8/20µs) Up L/PE 1,5 kV
      Tensione residua L/N a 5 kA @ 5 kA (8/20µs) Fino a 5kA 0,7 kV
      Caratteristiche meccaniche
      Tecnologia Tecnologia VG (MOV+GSG)
      Configurazione SPD Trifase+Neutro
      Connessione alla rete Barra da 40 mm e filo per PE: 6-35 mm² (50 mm²)
      Formato Scatola modulare plug-in
      Montaggio Sistemi di sbarre da 40 mm
      Materiale dell'alloggiamento Termoplastico UL94 V-0
      Temperatura di esercizio Tu -40/+85°C
      Applicazione esterna IP20
      Modem a prova di guasto No
      Indicatore di disconnessione Disconnessione dalla rete CA
      Segnalazione remota di disconnessione 1 indicatore meccanico per palo
      Dimensioni Sì
      Peso Vedi diagramma
      Sezionatori 0,7401 kg
      Sezionatore termico Interno
      Installazione interruttore di messa a terra Digitare 'S' o ritardato
      Fusibili max. 315 A (gL/gG)
      Standard
      Conformità agli standard IEC 61643-11 / EN 61643-11 / UL1449 4ed.

      ■ Internal Configuration

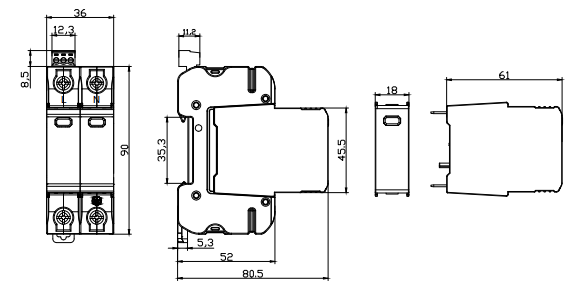

      ■ Dimensions & Packaging

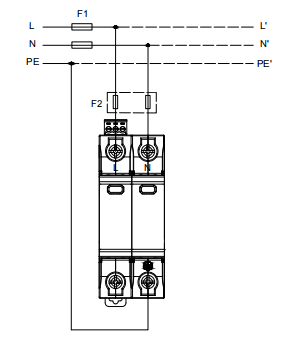

      ■ Connection Diagram

      FAQ for LY1-12.5/2(S)PLUGGABLE SINGLE-POLE SPD

      1. What makes the LY1-12.5/2(S) different from other pluggable SPDs?
      The LY1-12.5/2(S) is designed with an enhanced MOV protection module and improved thermal disconnection mechanism, providing stable AC surge suppression for sensitive equipment.

      2. Is the surge module replaceable?
      Yes, the pluggable cartridge can be removed and replaced easily without rewiring the base, reducing maintenance time and cost.

      3. What standards does this SPD follow?
      It is produced according to IEC 61643-11:2011 / EN 61643-11:2022, and certified with CE and TUV for global compliance.

      4. Where can this single-pole SPD be used?
      Common applications include residential AC circuits, commercial distribution boxes, office equipment panels, and lighting systems.

      5. What internal surge components are used?
      The LY1-12.5/2(S) uses MOV (ZnO) varistors, providing quick clamping and strong surge endurance.

      6. Does your factory offer OEM/ODM service for this model?
      Yes, we can provide OEM/ODM customization, logo printing, and wholesale bulk supply for distributors.

      7. What mounting method is used?
      It mounts onto 35 mm DIN rails, compatible with standard AC distribution boxes.
