    Articolo n: LY1-C40/2(S)

    LY1-C40/2(S) COLLEGABILE SPD UNIPOLARE

    Descrizione: il prodotto

    Classe 1 -Tipo 2.Tipo 1CA
    Luogo d'impiego: Schede di sottodistribuzione
    Modalità di protezione: L-PE, N-PE
    Valori di sovratensione: In = 20 kA (8/20 μs)
    Categoria IEC/EN/UL: Classe ll /Tipo 2 /Tipo 1CA
    Elementi di protezione: MOV ad alta energia
    Alloggiamento: Design a innesto
    Conformità: lEC 61643-11:2011
    EN 61643-11:2012

    Cita ora

      Il nostro 40kA Dispositivo di protezione contro le sovratensioni a 2 poli garantisce una protezione stabile per i sistemi a corrente alternata bifase.
      Utilizzo Componenti MOV ZnO, Limita efficacemente le sovratensioni e protegge le apparecchiature elettriche dai fulmini e dai transitori di commutazione.
      Costruito con Alloggiamento in PVC/PA66/PBT, L'SPD garantisce un'elevata stabilità termica e una lunga durata.
      Conforme a IEC 61643-11:2011 / EN 61643-11:2022, con Certificazioni CE e TUV garantire l'affidabilità globale.
      Siamo un Produttore e fornitore diretto in fabbrica, sostenendo OEM, ODM, vendita all'ingrosso, acquisto all'ingrosso e ordini in blocco.

      Scenari applicabili / Settori di applicazione

      Questo prodotto è adatto a Guide DIN da 35 mm, perfetto per pannelli industriali, Quadri di distribuzione CA, e sistemi di inverter solari.

      Dati tecnici
      IEC Elettrico 75 150 275 320 385 440
      Tensione nominale CA (50/60 Hz) Uo/ Un 60 V 120 V 230 V 230 V 230 V 400 V
      Tensione massima di funzionamento continuo (CA) Uc 75 V 150 V 275V 320 V 385 V 440 V
      Corrente di scarica nominale (8/20 μs) In 20 kA 20 kA 20 kA 20 kA 20 kA 20 kA
      Corrente di scarica massima (8/20 μs) Imax 40 kA 40 kA 40 kA 40 kA 40 kA 40 kA
      Livello di protezione della tensione Su 0,4 kV 1 kV 11,5 kV 1,6 kV 1,8 kV 2 kV
      Corrente d'impulso (10/350μs) Iimp (L-N) 7kA
      Tempo di risposta tA < 25 ns
      Fusibile di riserva (max) 125 A gL / gG
      Corrente nominale di cortocircuito (CA) ISCCR 25kA/50kA
      Resistenza TOV 5s UT 90V 180V 335V 335V 335V 580V
      TOV 120min UT 115V 230V 440V 440V 440V 765V
      modalità Resistere Resistere Fallimento sicuro Fallimento sicuro Fallimento sicuro Fallimento sicuro
      Meccanico e ambientale
      Intervallo di temperatura operativa Ta Da -40ºF a +158ºF [da -40ºC a +70ºC].
      Umidità operativa consentita RH 5%...95%
      Pressione atmosferica e altitudine 80k Pa ... 106k Pa / -500 m...... 2000 m
      Coppia di serraggio delle viti dei terminali Mmax 39,9 Ibf-in[4,5 Nm]
      Sezione del conduttore (max) 2 AWG (solido, a trefoli) / 4 AWG (flessibile)
      35 mm² (solido, a trefoli) / 25 mm² (flessibile)
      Montaggio Guida DIN 35 mm, EN 60715
      Grado di protezione IP 20 (integrato)
      Materiale dell'alloggiamento Termoplastico: Grado di estinzione UL 94 V-0
      Protezione termica Sì
      Stato di funzionamento / Indicazione di guasto Verde ok / Rosso difetto
      Contatti remoti (RC)
      Capacità di commutazione RC
      Sezione del conduttore RC (max)      		 Opzionale
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (solido) / 1,5 mm² (solido)

      Configurazione interna

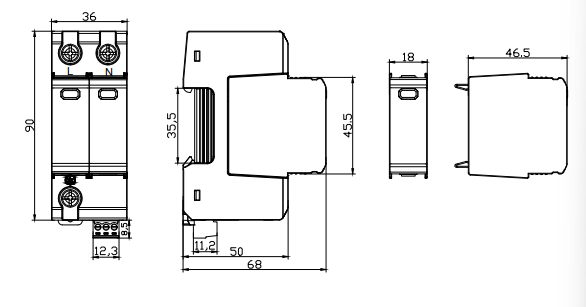

      Dimensioni e imballaggio

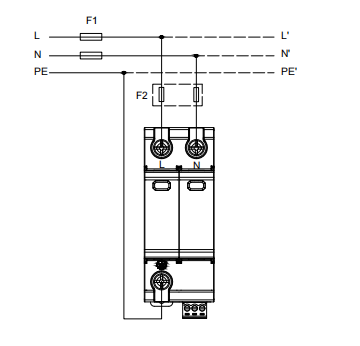

      Diagramma di collegamento

      FAQ per LY1-C40/2(S)SPD MONOPOLARE COLLEGABILE

      1.Cosa differenzia il LY1-C40/2(S) dagli altri SPD unipolari?
      LY1-C40/2(S) offre un migliore assorbimento delle sovratensioni MOV e un design compatto collegabile, che lo rende adatto ai quadri di distribuzione con spazio di installazione limitato.

      2.Questo modello segue gli standard di protezione dalle sovratensioni IEC/EN?
      Sì. È costruito in conformità con IEC 61643-11:2011 / EN 61643-11:2022 e porta con sé sia Certificazioni CE e TUV per la conformità internazionale.

      3.Che tipo di elementi di sovracorrente interni vengono utilizzati?
      Il presente DPS utilizza varistori MOV di tipo industriale progettato per garantire una tensione di serraggio stabile e una forte resistenza alle sovratensioni.

      4.Dove si applica tipicamente il LY1-C40/2(S)?
      È ideale per i quadri elettrici principali in c.a., per la protezione elettrica residenziale, per la distribuzione dell'alimentazione negli uffici e per gli armadi di piccole macchine.

      5.La manutenzione di questo SPD è semplice?
      Sì. Il modulo innestabile può essere rimosso e sostituito istantaneamente senza disturbare il cablaggio, riducendo i tempi di inattività.

      6.Quali sono i materiali utilizzati per l'involucro?
      L'alloggiamento è realizzato in Tecnopolimero ritardante di fiamma PA66/PBT, resistente al calore e alle sollecitazioni elettriche.

      7. Questo prodotto può essere personalizzato per gli ordini dell'OEM?
      Assolutamente sì. In qualità di stabilimento dedicato, siamo in grado di supportare l'etichettatura privata, la personalizzazione del voltaggio, le variazioni di confezionamento e la produzione OEM/ODM all'ingrosso.
