    Articolo n: LY1-C40M/1(S)+1

    LY1-C40M/1(S)+1Spd unipolare innestabile

    Descrizione: il prodotto

    Classe-Classll-Tipo1.Tipo2
    Luogo d'impiego: Schede di sottodistribuzione
    Modalità di protezione: L-N, N-PE
    Valori di sovratensione: In = 20 kA (8/20 μs)
    Categoria IEC/EN/UL: Classe l+ll /Tipo 1+2
    Elementi di protezione: MOV e GDT ad alta energia
    Alloggiamento: Design a innesto
    Conformità: lEC 61643-11:2011
    EN 61643-11:2012

    Cita ora

      Our mini size 40kA 1P+N GDT AC surge protective device is specially engineered for single-phase systems that require a coordinated protection structure. As a professional manufacturer, factory, and OEM/ODM supplier, we support wholesale, in bulk, and bulk buy orders for global clients demanding reliable power protection components. This P+N design integrates a GDT surge module (Ne gas) working together with optimized protective circuitry to provide high protective performance against lightning and transient overvoltage.

      Made with durable PVC/PA66/PBT housing, the device offers excellent insulation, heat resistance, and mechanical strength, making it suitable for large-scale deployment in residential buildings, commercial facilities, and industrial power distribution cabinets. The mini size format allows installation in compact systems while still delivering a high surge capacity of 40kA, ensuring robust protection for AC circuits and connected loads.

      Applicable scenarios / Application industries

      Designed for 35mm DIN-rail installation, it is ideal for small control panels, solar AC output protection, UPS input/output, energy storage systems, and modular distribution boards. It adheres to IEC 61643-11:2011 / EN 61643-11:2022 safety standards and is certified with CE & TUV, ensuring reliability for international markets. As a wholesale-oriented factory, we offer full OEM customization, including label printing, housing design, and circuit tuning. This mini size P+N GDT SPD is the perfect choice for distributors seeking compact, efficient, and factory-direct surge protection solutions.

      Dati tecnici
      IEC Elettrico 75 150 275 320
      Tensione nominale CA (50/60 Hz) Uo/ Un 60 V 120 V 230 V 230 V
      Tensione massima di funzionamento continuo (CA) (L-N) Uc 75V 150 V 275 V 320 V
      (N-PE) Uc 255 V
      Corrente di scarica nominale (8/20 μs) (L-N) / (N-PE) In 20 kA / 20 kA
      Corrente di scarica massima (8/20 μs) (L-N) / (N-PE) Imax 40 kA / 40 kA
      Corrente di scarica impulsiva (10/350 μs) (L-N) / (N-PE) Iimp 7 kA / 25 kA
      Livello di protezione della tensione (L-N) / (N-PE) Su 0,4 kV / 1,5 kV 1,0 kV / 1,5 kV 1,5 kV / 1,5 kV 1,6 kV / 1,5 kV
      (N-PE) Ifi 100 ARMI
      Tempo di risposta (L-N) / (N-PE) tA < 25 ns / < 100 ns
      Fusibile di riserva (max) 63 A gL/ gG
      Corrente nominale di cortocircuito (CA) (L-N) ISCCR 25 kA
      Resistenza TOV 5s (L-N) UT 90 V 180 V 335 V 335 V
      TOV 120min (L-N) UT 115 V 230 V 440 V 440 V
      modalità Resistere Fallimento sicuro Fallimento sicuro Fallimento sicuro
      Resistenza TOV 200 ms (N-PE) UT 1200 V
      UL Electrical
      Tensione massima di funzionamento continuo (CA) (L-N) / (N-PE) MCOV 75 V / 255 V 150 V / 255 V 275 V / 255 V 320 V / 255 V
      Tensione di protezione (L-N) / (N-PE) VPR 330 V / 1200 V 600 V / 1200 V 900 V / 1200 V 1200 V / 1200 V
      Corrente di scarica nominale (8/20 μs) (L-N) / (N-PE) In 20 kA / 20 kA 20 kA / 20 kA 20 kA / 20 kA 20 kA / 20 kA
      Corrente nominale di cortocircuito (CA) (L-N) SCCR 100 kA 200 kA 150 kA 150 kA
      Meccanico e ambientale
      Intervallo di temperatura operativa Ta Da -40ºF a +158ºF [da -40ºC a +70ºC].
      Umidità operativa consentita RH 5%…95%
      Pressione atmosferica e altitudine 80k Pa ... 106k Pa / -500 m...... 2000 m
      Coppia di serraggio delle viti dei terminali Mmax 39,9 Ibf-in[4,5 Nm]
      Sezione del conduttore (max) 2 AWG (solido, a trefoli) / 4 AWG (flessibile)
      35 mm² (solido, a trefoli) / 25 mm² (flessibile)
      Montaggio Guida DIN 35 mm, EN 60715
      Grado di protezione IP 20 (integrato)
      Materiale dell'alloggiamento Termoplastico: Grado di estinzione UL 94 V-0
      Protezione termica Sì
      Stato di funzionamento / Indicazione di guasto Verde ok / Rosso difetto
      Contatti remoti (RC)
      Capacità di commutazione RC
      Sezione del conduttore RC (max)      		 Opzionale
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (solido) / 1,5 mm² (solido)

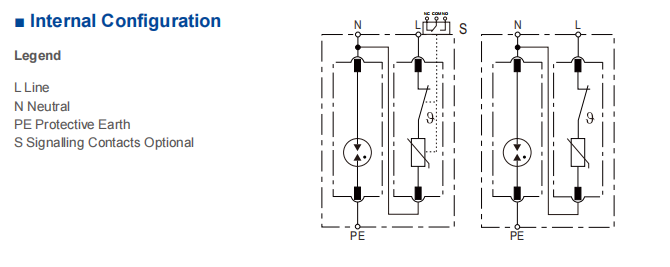

      ■ Internal Configuration

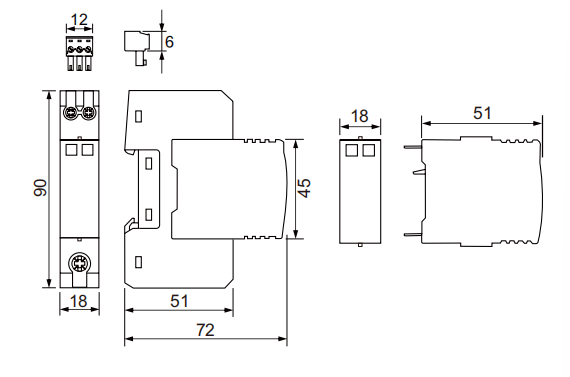

      ■ Dimensions & Packaging

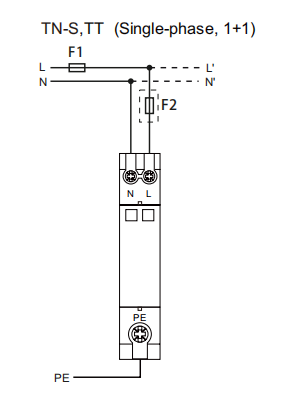

      ■ Connection Diagram

      FAQ for LY1-C40M/1(S)+1Pluggable single-Pole SPD

      1. What is the LY1-C40M/1S+1 used for?

      The LY1-C40M/1S+1 is a single-pole Type 2 SPD designed for AC low-voltage systems. It provides reliable surge protection using upgraded C40M MOV technology.

      2. Is the module pluggable?

      Yes. The SPD features a pluggable insert design, making installation and replacement extremely convenient during routine maintenance.

      3. Does this model include thermal protection?

      Yes. A built-in thermal disconnection device isolates the MOV automatically in case of overheating or overload, ensuring safe operation.

      4. What installation scenarios are recommended?

      It is suitable for residential distribution boards, commercial electric cabinets, final circuits, and any single-phase AC mains requiring Type 2 surge protection.

      5. Which standards does it comply with?

      This model adheres to IEC/EN 61643-11 surge protection requirements and passes CE and TUV certification.

      6. Do you support OEM/ODM customization for distributors?

      Yes. We offer full OEM/ODM service, including private labeling, housing customization, parameter tuning, and package design.
