Dados técnicos
| Requerente: | WENZHOU LEEYEE ELECTRIC CO., LTD. |
| Endereço: | No.1, Xingye Road, Dagang, Beibaixiang Town, Yuqing, Zhejiang 325603, China |
| Fábrica: | WENZHOU LEEYEE ELECTRIC CO., LTD. |
| Endereço: | No.1, Xingye Road, Dagang, Beibaixiang Town, Yuqing, Zhejiang 325603, China |
| Tipo de equipamento | Protetor contra sobretensão (Dispositivo de proteção contra sobretensão) |
| Designação: | LY1-12.5/1+1, LY1-12.5/1S+1, LY1-12.5/3+1, LY1-12.5/3S+1LY1-12.5/1, LY1-12.5/1S, LY1-12.5/3, LY1-12.5/3S,LY1-12.5/4, LY1-12.5/4SLY1-7/1+1, LY1-7/1S+1, LY1-7/3+1, LY1-7/3S+1LY1-7/1, LY1-7/1S, LY1-7/3, LY1-7/3S, LY1-7/4, LY1-7/4S
LY1-5/1+1, LY1-5/1S+1, LY1-5/3+1, LY1-5/3S+1 LY1-5/1, LY1-5/1S, LY1-5/3, LY1-5/3S, LY1-5/4, LY1-5/4S |
| Categoria de localização: | Interior |
| Número de portas: | Uma porta |
| Método de montagem: | Fixo, calha DIN de 35 mm de acordo com EN 60715 |
| Fusível de reserva máximo | 160 A gL/gG |
| Corrente nominal de curto-circuito (ISCCR) | 25 kA |
| Corrente residual (IPE) | 0,5 mA |
| Tipo de corrente: | AC |
| Classe de teste: | T1+T2 |
| Corrente de descarga nominal (In): | 20 kA |
| Corrente de descarga máxima (Imax): | 50 kA |
| Corrente de impulso máxima (Iimp) | 1) 12,5 kA (L-N) 50 kA (N-PE), 2) 12,5 kA (L/N-PE)3) 7 kA (L-N) 25 kA (N-PE), 4) 7 kA (L/N-PE)5) 5 kA (L-N) 25 kA (N-PE), 6) 5 kA (L/N-PE) |
| Tensão máxima de funcionamento contínuo (Uc): | AC 275 V (L-N/PE), AC 255 V (N-PE) |
| Nível de proteção da tensão (Para cima): | 1,5 kV |
| Modos de proteção | 1）3) 5) L-N, N-PE2）4) 6) L-PE, N-PE |
| Sistema de aplicação | 1）3) 5) TN, TT2）4) 6) TN |
| Código IP | IP 20 |
| Temperaturas/humidade | -40 ℃ a +70 ℃, 5 % a 95 % |
| Observação: | N/A |
Diagrama do circuito
Lista de peças
| Não. | Nome | Tipo e especificações | Fabricante | Normas | Certificação |
| 1 | MOV | 54S431K | LONG KE ELECTRONICS (HUIYANG) CO LTD | UL1449 | UL:EE356664 |
| GDT | PS2B600 | SHENZHEN VACTECH ELECTRONIC CO LTD | UL1449 | UL:E360318 | |
| 2 | Micro-interrutor | KW10-ZD3P150 | DONGNAN ELECTRONICS CO.,LTD | EN 61058-1:2002 | UL:E176213 |
| 3 | PCB | JLC-2 | SHENZHEN JIA LI CHUANG TECHNOLOGY DEVELOPMENT CO.,LTD | UL796 | UL:E479892 |
| 4 | Tampa MOV, Tampa GDT, Caixa de base | / | CHANG CHUN PLASTICS CO LTD | IEC 60695-11-10 | UL:E59481 |
| 5 | Caixa MOV, caixa GDT | / | CHANG CHUN PLASTICS CO LTD | IEC 60695-11-10 | UL:E59481 |
| 6 | Solda de baixa temperatura | 135℃±3℃, 1.2MM | SUZHOU LEIDUN NEW MATERIAL TECHNOLOGY CO., LTD | / | / |
| 7 | Ligação remota | 15EMGK-3.81, 15EMGVC-3.81 | FÁBRICA DE TOMADAS PARA ELECTRODOMÉSTICOS DE CIXI MEIGAN | UL1059 | UL:E485689 |
Diferenças entre os DOCUP

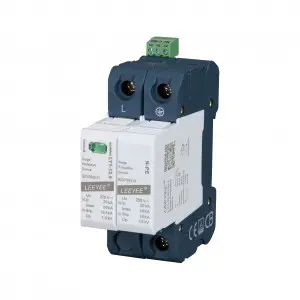

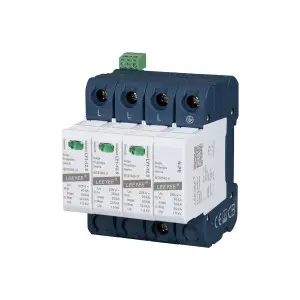

Com "+1″ tem MOV e GDT, modo de proteção (TN-S, TT),
Sem "+1″ só tem MOV, modo de proteção (TN-S,TN-C)
Com "S": tem contacto de sinalização remoto flutuante
Sem "S": não têm contacto de sinalização à distância flutuante

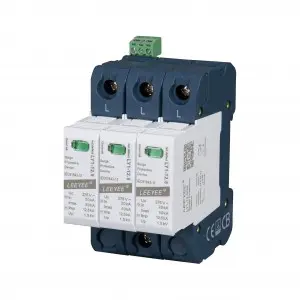

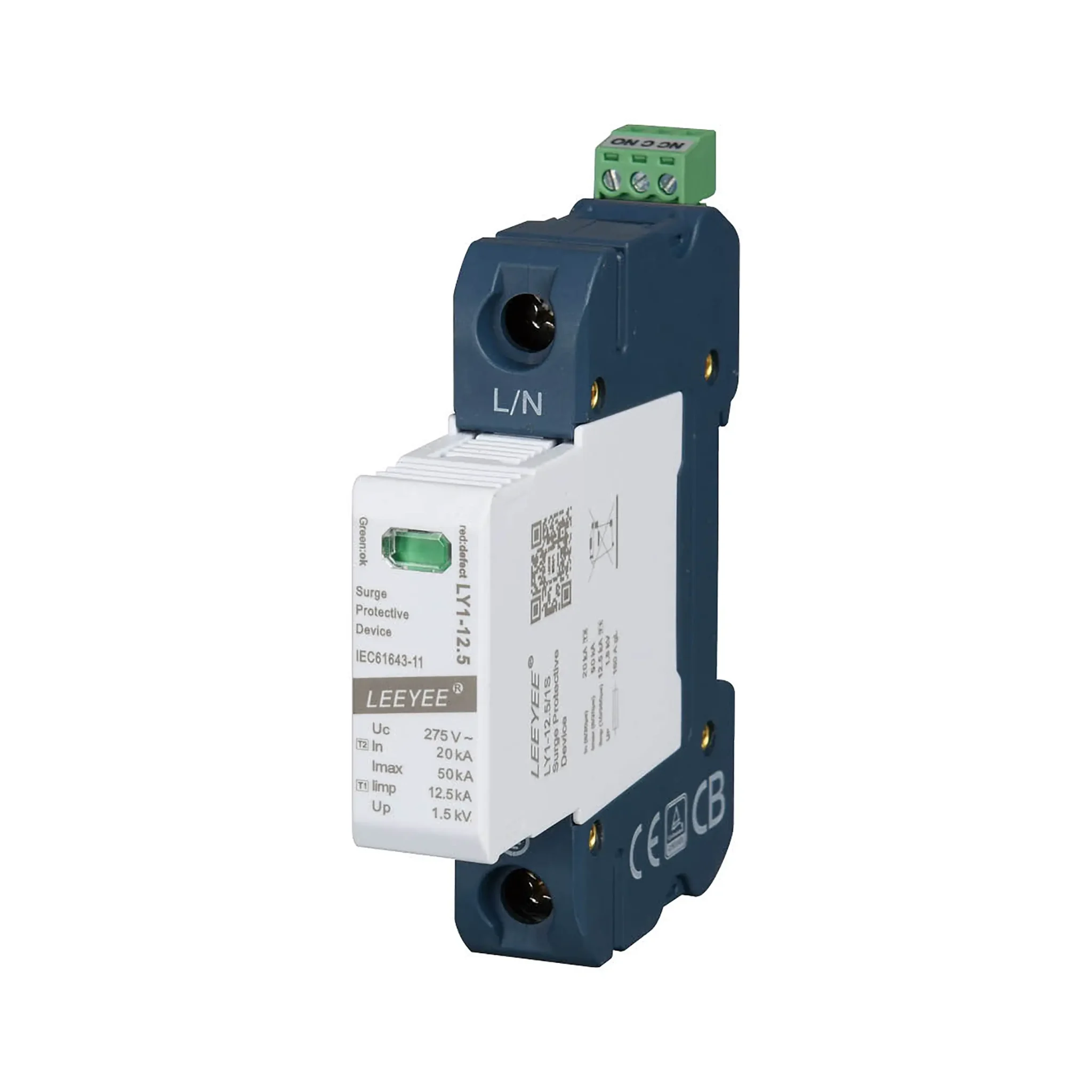

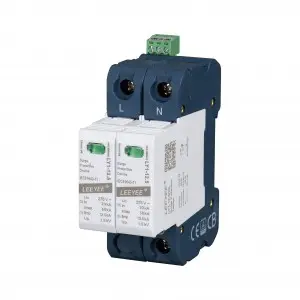

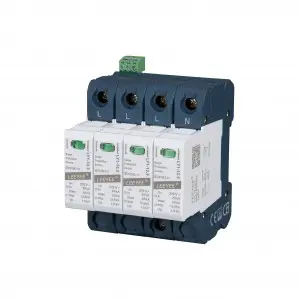

O comprimento do dispositivo é de 90 mm, a altura é de 81 mm, a largura de 1P a 4P (18, 36, 54, 72) mm
