A proteção contra surtos em iluminação pública não se resume à escolha de um único dispositivo. Um projeto deve determinar se a proteção é necessária no quadro de distribuição de iluminação, na base do poste, próximo ao driver de LED ou em múltiplos pontos coordenados. Este guia auxilia fabricantes de luminárias, empreiteiros municipais, montadores de painéis, distribuidores e compradores OEM a tomarem essa decisão com base no sistema elétrico real, e não apenas em valores isolados de kV ou kA.
Índice

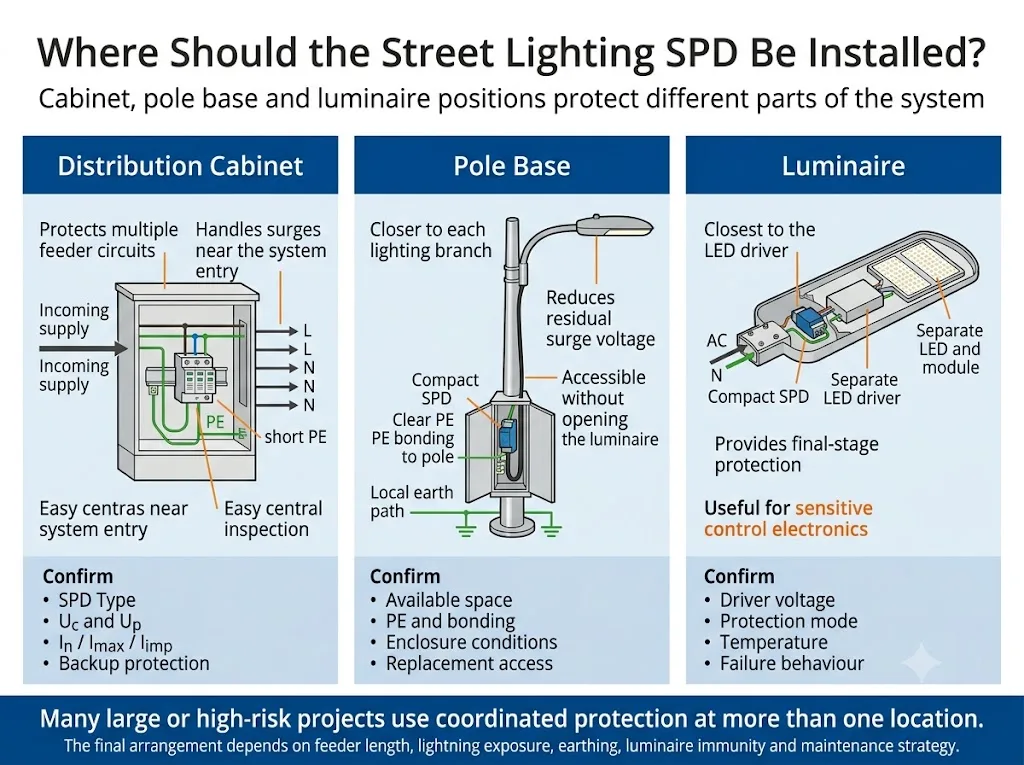

Onde deve ser instalado um DPS para iluminação pública?
Instale o DPS a montante onde o surto entra no alimentador de iluminação. Adicione proteção a jusante onde o comprimento do cabo, a exposição local ou componentes eletrônicos sensíveis possam gerar uma tensão residual inaceitável.
Um DPS de quadro de distribuição protege o alimentador e diversos circuitos de iluminação. Um DPS de base de poste reduz o estresse de surtos próximo a um poste individual. Um DPS de luminária oferece proteção de estágio final próxima ao driver de LED. Alimentadores longos, linhas aéreas, alta exposição a raios, controles inteligentes ou metas de manutenção exigentes podem justificar uma proteção coordenada em mais de um local.[3][4][7][13]
| Posição do DPS | O que protege | Quando se torna importante | O comprador deve confirmar |
|---|---|---|---|
| Armário de distribuição | Alimentador de entrada e múltiplos circuitos de iluminação a jusante | Alimentação central, entrada aérea, SPDA externo ou alta exposição | Tipo de SPD, Uc, Up, capacidade de descarga, modos e proteção de reserva |
| Compartimento da base do poste | Um polo, conexão de derivação e cabo ascendente para a luminária | Alimentador longo, polos separados ou substituição em campo acessível | Espaço, PE/aterramento, fiação, invólucro e acesso para manutenção |
| Dentro ou próximo à luminária | Driver de LED, equipamento de controle e entrada final do equipamento | Driver sensível, cabeamento de poste longo ou imunidade especificada da luminária | Tensão de entrada, Up, classe de isolamento, temperatura e modo de falha |
| Proteção coordenada | Compartilha a função de surto entre dispositivos a montante e a jusante | Estradas municipais, parques industriais, aeroportos e projetos de alta disponibilidade | Coordenação, comprimento da conexão, caminho da corrente e resistência do equipamento |
Conclusão do projeto: Primeiro, defina o local de proteção e a capacidade de surto esperada. Selecione o modelo de DPS somente após essas duas questões estarem esclarecidas.

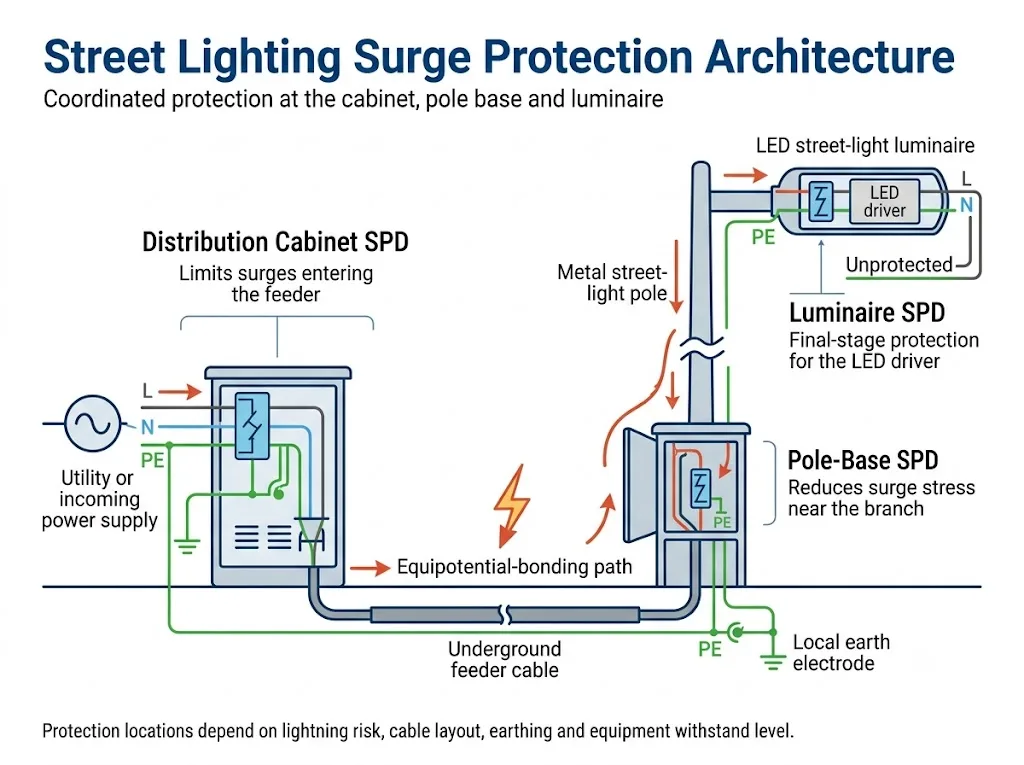

Como os surtos atingem um sistema de iluminação pública LED?
A iluminação pública combina drivers eletrônicos sensíveis com longos condutores externos. Um transiente pode chegar através da alimentação, ser induzido em um alimentador, surgir durante a comutação ou desenvolver-se a partir de diferenças de potencial entre partes separadas da instalação.
Sobretensões conduzidas através da alimentação de entrada
Um transiente pode entrar no quadro de distribuição de iluminação e continuar ao longo de vários circuitos de saída. A proteção na origem do alimentador pode reduzir o estresse transmitido aos postes a jusante.
Sobretensões induzidas em cabos externos longos
Relâmpagos próximos podem induzir tensão em condutores aéreos e subterrâneos. Um cabo longo entre o quadro e uma luminária remota também pode aumentar a tensão observada pelo equipamento após a operação do DPS a montante.
Diferenças de potencial entre postes e equipamentos remotos
Uma descarga próxima pode elevar o potencial elétrico em torno de um poste metálico em relação a um gabinete remoto ou outro poste. Portanto, o DPS, o condutor PE, a equipotencialização do poste e o sistema de aterramento devem ser avaliados como um único caminho de corrente.[5][6]
Transitórios relacionados a manobras e falhas
Contatores, transformadores, eliminação de falhas e grupos de luminárias com acionamento conjunto podem produzir sobretensões transitórias sem a ocorrência de uma descarga atmosférica.
Um DPS para luminárias não constitui um sistema externo de proteção contra descargas atmosféricas. Ele limita a tensão transitória e desvia a corrente de surto dentro de sua capacidade de teste declarada. A gestão de risco de raios, a proteção física contra descargas atmosféricas, a equipotencialização e o aterramento ainda requerem uma avaliação em nível de projeto.[4][5][6]
Gabinete, base de poste ou luminária: qual a função de cada posição?
1. DPS no quadro de distribuição de iluminação
O quadro é normalmente o primeiro ponto de proteção coordenado para o alimentador de iluminação. Um DPS nesta posição pode limitar um surto antes que ele seja distribuído para diversos postes.
Esta posição é particularmente importante quando a linha de entrada é aérea, quando um sistema externo de proteção contra descargas atmosféricas cria um possível caminho para a corrente de raio, ou quando um gabinete alimenta muitas luminárias valiosas.
Significado do comprador: confirme a capacidade de surto a montante esperada, o sistema de aterramento, a proteção de retaguarda e as condições de curto-circuito do gabinete. Não escolha o DPS do gabinete apenas com base no número de luminárias conectadas.
2. DPS no compartimento da base do poste
A posição na base do poste está mais próxima da luminária do que o gabinete de distribuição. Isso pode limitar o surto residual próximo à derivação e reduzir a tensão adicional desenvolvida ao longo da seção final do cabo.
A base do poste também pode ser mais fácil de inspecionar e substituir do que um módulo selado dentro da luminária. O espaço disponível, a curvatura do cabo, a ligação à terra (PE) ou do poste, a drenagem e a proteção ambiental ainda devem ser verificados.
Significado do comprador: Solicite as dimensões exatas, a disposição dos terminais e o método de substituição. Uma foto compacta do produto não comprova que o dispositivo possa ser instalado com segurança no compartimento disponível do poste.
3. DPS dentro ou imediatamente ao lado da luminária
Um DPS compacto próximo à entrada do driver de LED oferece proteção de estágio final. Isso é útil quando componentes eletrônicos sensíveis permanecem a uma distância significativa do DPS instalado a montante.
O encaixe físico não é suficiente. O módulo deve ser compatível com a entrada do driver, a classe de isolamento da luminária, os modos de proteção, a temperatura interna e o comportamento exigido ao fim da vida útil. A norma IEC 60598-1:2024 contém requisitos gerais de segurança para luminárias e inclui disposições relevantes para componentes de proteção contra surtos.[10]
Significado do comprador: Aprove o DPS em conjunto com a fiação do driver e da luminária. Não o aprove como um acessório independente.
Quando um estágio de DPS é suficiente?
Uma instalação compacta em via privada ou parque, com alimentação subterrânea, alimentador curto e exposição moderada, pode utilizar um arranjo mais simples. Uma rota municipal extensa com muitos postes separados, linhas de entrada expostas ou luminárias inteligentes de alto custo pode exigir mais de um estágio coordenado.
A norma IEC 61643-12 abrange a seleção, localização e coordenação de DPS. A norma IEC 62305-4 trata as medidas de proteção contra surtos como um sistema, em vez de uma coleção de dispositivos isolados.[3][7]
Iluminação privada compacta
Condição típica: alimentação subterrânea, percurso curto e exposição moderada.
Ponto de partida: proteção do gabinete, seguida por uma verificação da imunidade do driver e do comprimento do cabo.
Alimentador municipal longo
Condição típica: muitos postes metálicos separados e longas distâncias de ramificação.
Ponto de partida: proteção coordenada de gabinete e base de poste ou luminária.
Rota aérea ou de alto risco
Condição típica: entrada aérea, SPDA externo, mastro alto ou exposição severa a raios.
Ponto de partida: avaliar a carga de corrente de raio a montante e coordenar a proteção a jusante.
O número de estágios do DPS deve seguir o caminho do surto, o layout dos cabos, o nível de resistência do equipamento e as consequências de falha. Não deve ser fixado por uma regra genérica de “um DPS por polo” ou “proteção de três estágios para cada projeto”.

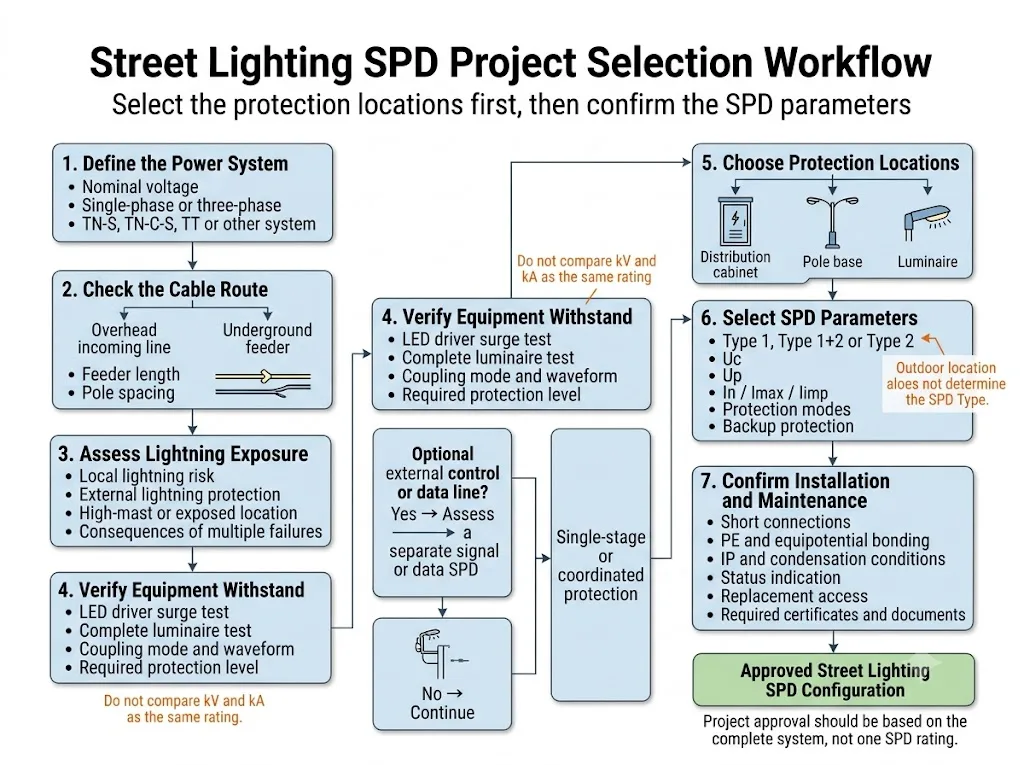

Como um projeto de iluminação externa deve selecionar o arranjo de DPS?
- Defina o sistema elétrico.
Registre a tensão nominal, a tensão máxima de operação, a frequência, a disposição das fases e o esquema de aterramento TN-S, TN-C-S, TT ou outro. - Mapeie o trajeto físico.
Indique a alimentação de entrada, a localização do quadro, os cabos aéreos ou subterrâneos, os comprimentos dos alimentadores, o espaçamento entre postes e todos os cabos externos de controle ou dados. - Avalie a exposição.
Verifique a avaliação de risco de descargas atmosféricas, o SPDA externo, as estruturas de mastros elevados, as rotas expostas e o custo operacional de múltiplas falhas simultâneas. - Verifique a comprovação de resistência do equipamento.
Obtenha o padrão de teste de surto do driver de LED ou da luminária completa, o nível, o modo de acoplamento, a impedância da fonte, o número de impulsos e os critérios de aprovação. - Escolha os locais de proteção.
Decida o que deve ser tratado no quadro, o que deve ser limitado no poste e se é necessário um DPS final próximo ao driver. - Selecione e coordene os dispositivos.
Verifique o tipo de DPS, Uc, Up, In, Imax ou Iimp, modos de proteção, proteção de backup, comprimento da conexão e comportamento de fim de vida útil. - Aprove a instalação e a manutenção.
Verifique as condições do invólucro, a equipotencialidade, o roteamento dos condutores, a indicação de status, o acesso para substituição e a documentação específica do modelo.
O projeto deve utilizar Tipo 1, Tipo 1+2 ou Tipo 2?
A instalação externa por si só não determina o tipo de DPS. A capacidade de surto esperada e o caminho da corrente na posição de instalação determinam a classificação necessária.
Tipo 1 ou Tipo 1+2
Avalie a capacidade de corrente de raio do Tipo 1 onde correntes parciais de raio possam entrar na instalação de baixa tensão. Isso pode ser aplicável na origem da instalação associada a um SPDA externo, a uma linha de alimentação aérea exposta ou a outro caminho de corrente de raio identificado. A decisão deve seguir a avaliação de risco do projeto e as normas de instalação aplicáveis.[4][5][6][8]
Tipo 2
Os DPS de Tipo 2 são comumente utilizados onde se esperam surtos induzidos por raios e transientes de comutação, mas não a incidência direta de correntes de descarga atmosférica. Eles podem ser instalados em quadros de iluminação, compartimentos na base de postes ou próximos à luminária, desde que as instruções declaradas do produto permitam tal aplicação.
Dispositivos próximos ao equipamento ou combinados
Um módulo de luminária compacto pode ser declarado como Tipo 2, Tipo 2+3 ou outra configuração testada. A classificação não pode ser inferida pelo tamanho físico ou por um único valor de kV impresso.
A norma IEC 61643-01:2024 contém os requisitos gerais e métodos de ensaio para DPS. A norma IEC 61643-11:2025 acrescenta os requisitos específicos para DPS conectados a sistemas de potência de baixa tensão em CA. A aprovação do modelo deve considerar tanto a estrutura normativa geral quanto a específica da aplicação, quando aplicável.[1][2]
Quais parâmetros influenciam a decisão para iluminação pública?
| Parâmetro | O que isso significa | Verificação do projeto |
|---|---|---|
| Uc / MCOV | Tensão de operação contínua máxima que o DPS pode suportar em serviço normal | Corresponder à tensão real do circuito, flutuação permitida, sistema de aterramento e possíveis sobretensões temporárias |
| Para cima | Tensão que surge nos terminais do DPS sob a condição de teste declarada | Coordene-a com a resistência do driver ou da luminária e inclua a tensão dos cabos de conexão |
| In / Imax | Classificações de corrente de descarga associadas a uma forma de onda de 8/20 μs | Compare a forma de onda, o modo de proteção, a classificação do teste e o número de polos |
| Iimp | Classificação de corrente de impulso utilizada para serviço Tipo 1, comumente associada a uma forma de onda de 10/350 μs | Especifique apenas quando a avaliação da instalação identificar a necessidade de proteção contra correntes de descarga atmosférica |
| Modos de proteção | Caminhos protegidos, tais como L-N, L-PE e N-PE | Corresponda ao sistema de aterramento, à classe de isolamento da luminária e aos caminhos reais de surto |
| Comportamento em caso de falha | O que acontece quando o DPS atinge o fim da sua vida útil | Confirme os requisitos de continuidade de carga, desconexão, indicação visual e contato remoto |
Um teste de imunidade de 10 kV para luminárias e uma classificação de corrente de descarga de 10 kA para o DPS descrevem testes diferentes. O valor em kV refere-se a um teste de tensão aplicada sob condições definidas. O valor em kA refere-se à corrente suportada sob uma forma de onda de corrente especificada. Eles não são intercambiáveis.[1][2][9]
A seleção detalhada de Uc, Up, In, Imax, Iimp e proteção de reserva deve ser realizada por meio da especificação do DPS do projeto, em vez de ser expandida para um tutorial geral de parâmetros nesta página.
Como o driver de LED, o aterramento e as condições externas afetam a escolha?
Confirme as condições completas de teste da luminária.
Uma alegação como “protegido contra 10 kV” está incompleta. Solicite a norma de teste, o modo de acoplamento, a impedância da fonte, o número e a polaridade dos impulsos, o estado operacional e os critérios de aprovação. A IEC 61000-4-5 fornece um método geral de imunidade a surtos. A ANSI C136.2-2023 aborda os requisitos de rigidez dielétrica e imunidade a transientes para equipamentos de iluminação pública e de áreas externas na América do Norte.[9][12]
Não presuma que a proteção interna do driver substitui um DPS externo.
Um driver de LED pode conter um MOV ou outro componente de proteção contra surtos. Sua capacidade de energia, desconexão térmica e comportamento ao fim da vida útil podem diferir de um DPS testado separadamente. Confirme como o driver, a fotocélula, o módulo de controle e o dispositivo externo compartilham a carga do surto.
Corresponda à construção da luminária de Classe I ou Classe II.
Os arranjos de aterramento de proteção e isolamento diferem. Os modos de proteção do DPS e o método de equipotencialização devem corresponder à luminária completa e às suas instruções aprovadas. Não adicione uma conexão PE a um conjunto de Classe II, a menos que o projeto aprovado permita.[10][13]
Mantenha o caminho da corrente de surto curto e controlado
Conexões longas ou indiretas aumentam a tensão durante um surto rápido. Mantenha o caminho do DPS compacto, separe os condutores protegidos dos não protegidos e coordene a rota de PE ou de equipotencialização com o projeto da instalação.[3][8]
Avalie o invólucro externo concluído
O módulo DPS e a instalação externa finalizada são diferentes. Um DPS para trilho DIN pode ser adequado dentro de um gabinete ou compartimento de poste projetado corretamente, mesmo quando não se destina à exposição direta às intempéries.
A norma IEC 60529 classifica a proteção IP de invólucros. Por si só, não confirma o controle de condensação, resistência aos raios UV, resistência à corrosão, drenagem, qualidade dos prensa-cabos ou temperatura interna aceitável.[11]
A norma IEC 60364-7-714 aplica-se a muitas instalações de iluminação exterior fixa, mas o seu âmbito publicado exclui instalações de iluminação pública que façam parte da rede elétrica pública. Projetos municipais devem confirmar as especificações da concessionária, as normas nacionais e os requisitos contratuais.[14]
O que muda em um projeto de iluminação pública inteligente?
A proteção da alimentação CA não protege automaticamente todas as interfaces externas. A iluminação inteligente pode incluir fotocélulas, controlo DALI ou 0–10 V, RS485, Ethernet, PoE, comunicação PLC, sensores, câmaras ou um gateway remoto.
Cada cabo que sai da área de equipamento protegido pode criar outro caminho para sobretensões. Confirme a tensão da interface, o tipo de sinal, a taxa de dados, a blindagem, a referência de aterramento e a potência PoE antes de selecionar um DPS de sinal ou dados. Um DPS de energia não pode substituir um protetor de sinal compatível com a interface.
O que deve ser verificado no DPS real e nos documentos de aprovação?
Um artigo técnico pode explicar a lógica de seleção, mas a aprovação final do projeto requer evidências específicas do modelo. Não aprove um DPS para iluminação pública com base em um infográfico, foto do produto ou um único valor de kA.
- Identificação completa do produto: modelo exato, modos de proteção, diagrama de fiação e dimensões.
- Ficha técnica específica do modelo: Uc, Up, In, Imax ou Iimp, proteção de reserva e limites ambientais.
- Instruções de instalação: faixa de condutores, torque do terminal, comprimento da conexão e limitações de montagem.
- Escopo do relatório de teste ou certificado: verifique se o modelo exato ou a série declarada está coberta.
- Evidência de fim de vida útil: desconexão térmica, indicação visual, continuidade de carga e lógica de contato remoto.
- Evidência de coordenação da luminária: condições de teste de surto e critérios de aceitação para o driver ou para a luminária completa.
- Informações de aprovação do OEM: conteúdo da etiqueta, rastreabilidade, embalagem, aprovação de amostra e versão do documento.
Quando um projeto exigir um módulo de luminária compacto, um DPS de base de poste ou uma configuração OEM personalizada, solicite uma amostra física e aprove-a com o driver, invólucro, fiação e dispositivos de proteção reais antes de realizar pedidos em grande escala.
Erros comuns em DPS para iluminação pública
- Utilizar apenas um DPS de quadro para uma rede longa e distribuída sem verificar a tensão que chega às luminárias remotas.
- Classificar todos os DPS externos como Tipo 1 sem identificar uma trajetória para a corrente de descarga atmosférica.
- Tratar 10 kV e 10 kA como classificações equivalentes.
- Escolher o maior Uc disponível sem verificar o nível de proteção resultante.
- Ignorar caminhos de proteção de modo comum pois o driver já possui proteção L-N.
- Assumir que uma luminária de Classe II elimina todo risco de diferença de potencial.
- Adicionar um DPS de saída CC arbitrário sem verificar a tensão do driver e a coordenação de isolamento.
- Esquecer as linhas de controle e de dados em sistemas de iluminação inteligente.
- Especificar um código IP ignorando a condensação, o calor, os prensa-cabos e a corrosão.
- Deixar de definir o comportamento de manutenção e de fim de vida útil antes de aprovar um projeto recorrente de grande porte.
Lista de verificação de projeto de DPS para iluminação pública
Envie estes detalhes antes de solicitar uma recomendação de modelo. Sem eles, uma proposta de “10 kV” ou “20 kA” pode ser apenas um palpite.
Precisa confirmar um esquema de DPS para iluminação pública?
Compartilhe o diagrama unifilar, dados de alimentação e aterramento, layout do gabinete para o poste, nível de teste da luminária, espaço de instalação e documentos necessários. Uma recomendação útil deve identificar as posições de proteção, a capacidade esperada do DPS e qualquer condição que ainda exija aprovação em nível de projeto.
A LEEYEE é uma fornecedora especializada em proteção contra surtos e proteção de baixa tensão. A CNSPD é a plataforma da LEEYEE focada em proteção contra surtos para compradores técnicos globais.
Perguntas frequentes sobre o projeto
Cada luminária LED de iluminação pública precisa do seu próprio DPS?
Não existe uma regra universal. Um DPS na base do poste ou na luminária torna-se mais valioso quando o dispositivo a montante está distante, o alimentador é longo, a exposição a raios é elevada, a luminária é dispendiosa ou o projeto exige baixa manutenção. Confirme o risco do sistema completo e a coordenação.
O DPS é melhor na base do poste ou dentro da luminária?
A base do poste oferece frequentemente um acesso mais fácil, mais espaço e um ponto de ligação prático. Um DPS na luminária fica mais próximo do driver LED. A melhor posição depende do nível de proteção eficaz, da classe de isolamento, das condições do invólucro e da estratégia de manutenção.
Se a luminária passar num teste de 10 kV, será desnecessário um DPS externo?
Não necessariamente. Confirme a norma de ensaio, o modo de acoplamento, a impedância da fonte, o número de impulsos, o estado operacional e os critérios de aprovação. Um resultado de imunidade laboratorial não representa todos os surtos de campo ou eventos de corrente de descarga atmosférica direta.
Todo armário de iluminação pública deve utilizar um DPS Tipo 1?
Não. A classe Tipo 1 está relacionada ao caminho esperado da corrente de descarga atmosférica. Muitas instalações utilizam proteção Tipo 2 onde são esperados apenas surtos induzidos e de manobra. Um SPDA externo, entrada aérea ou outro caminho identificado para correntes de descarga atmosférica podem justificar o uso de Tipo 1 ou Tipo 1+2 após avaliação.
Um DPS com grau de proteção IP65 resolve todos os riscos de instalações externas?
Não. O IP descreve a proteção do invólucro sob condições definidas. Temperatura, condensação, radiação UV, corrosão, prensa-cabos, drenagem e acesso seguro para manutenção ainda exigem confirmação para a instalação concluída.
Quais documentos um OEM ou comprador de projeto deve solicitar?
Solicite a folha de dados completa, instruções de instalação, certificado do modelo exato ou relatório de teste, modos de proteção, Uc, Up, classificações de descarga, dados de proteção de backup, limites ambientais, dimensões, comportamento em fim de vida útil e a evidência de teste de surto do driver ou da luminária completa.
Referências
- Comissão Eletrotécnica Internacional. IEC 61643-01:2024, Dispositivos de proteção contra surtos de baixa tensão – Parte 01: Requisitos gerais e métodos de ensaio.
- Comissão Eletrotécnica Internacional. IEC 61643-11:2025, Dispositivos de proteção contra surtos de baixa tensão – Parte 11: Dispositivos de proteção contra surtos conectados a sistemas de potência de baixa tensão em CA – Requisitos e métodos de ensaio.
- Comissão Eletrotécnica Internacional. IEC 61643-12:2020, Dispositivos de proteção contra surtos de baixa tensão – Parte 12: Princípios de seleção e aplicação.
- Comissão Eletrotécnica Internacional. IEC 62305-2:2024, Proteção contra descargas atmosféricas – Parte 2: Gerenciamento de risco.
- Comissão Eletrotécnica Internacional. IEC 62305-3:2024, Proteção contra descargas atmosféricas – Parte 3: Danos físicos a estruturas e perigo à vida.
- Comissão Eletrotécnica Internacional. IEC 62305-4:2024, Proteção contra descargas atmosféricas – Parte 4: Sistemas elétricos e eletrônicos no interior de estruturas.
- Comissão Eletrotécnica Internacional. IEC 61643-12:2020, Princípios de seleção, localização e coordenação de DPS.
- Comissão Eletrotécnica Internacional. IEC 60364-5-53:2019+AMD1:2020+AMD2:2024 CSV, Instalações elétricas de baixa tensão – Parte 5-53: Seleção e montagem de equipamentos elétricos.
- Comissão Eletrotécnica Internacional. IEC 61000-4-5:2014+AMD1:2017 CSV, Compatibilidade eletromagnética – Parte 4-5: Ensaio de imunidade a surtos.
- Comissão Eletrotécnica Internacional. IEC 60598-1:2024, Luminárias – Parte 1: Requisitos gerais e ensaios.
- Comissão Eletrotécnica Internacional. IEC 60529:1989+AMD1:1999+AMD2:2013 CSV, Graus de proteção fornecidos por invólucros (Código IP).
- ANSI / NEMA. ANSI C136.2-2023, Equipamentos de iluminação viária e de áreas – Requisitos de resistência dielétrica e imunidade a transientes elétricos.
- DEHN. Conceito de proteção contra surtos para iluminação pública LED, SD 86/E. Orientação de aplicação ilustrando possíveis posições de DPS em um quadro de distribuição, base de poste e luminária. Os valores do projeto devem ser verificados em conformidade com as normas vigentes e documentos modelo.
- Comissão Eletrotécnica Internacional. IEC 60364-7-714:2011, Instalações elétricas de baixa tensão – Instalações de iluminação externa.
