    Artikel Nr.: LY1-C40/3(S)+1

    LY1-C40/3(S)+1STECKBAR MEHRPOLIG SPD

    Beschreibung：

    Klassell -Typ 2 -Typ 1CA
    Ort der Verwendung: Unterverteilerschränke
    Schutzart: L-N, N-PE
    Überspannungsfestigkeit: In = 20 kA (8/20 μs)
    IEC/EN/UL-Kategorie: Klasse ll /Typ 2 /Typ 1CA
    Schutzelemente: Hochenergie-MOV
    Gehäuse: Steckbares Design
    Übereinstimmung:lEC 61643-11:2011
    EN 61643-11:2012

    Jetzt zitieren

      Die 40kA 3P+N GDT AC surge protective device offers high-performance surge protection for three-phase + neutral AC power systems.
      Built with GDT + MOV ZnO technology, it provides excellent coordination, quick response, and long lifespan.
      Made with PVC/PA66/PBT housing, compliant with IEC 61643-11:2011 / EN 61643-11:2022, and certified by CE & TUV.
      We are an experienced OEM/ODM surge protection manufacturer and factory, supporting wholesale, bulk buy, and in bulk orders worldwide.

      Applicable scenarios / Application industries

      Ideal for solar combiner boxes, industrial control cabinetsund power distribution boards, with 35mm DIN rail installation.

      ■ Technische Daten
      IEC Elektrisch 75 150 275 320 385 440
      AC-Nennspannung (50/60Hz) Uo/ Un 60 V 120 V 230 V 230 V 230 V 400V
      Maximale kontinuierliche Betriebsspannung (AC) (L-N) Uc 75V 150 V 275 V 320 V 385V 440V
      (N-PE) Uc 255 V
      Nenn-Entladestrom (8/20 μs) (L-N) / (N-PE) Unter 20kV / 20kA
      Maximaler Entladestrom (8/20 μs) (L-N) / (N-PE) Imax 40 kA / 40 kA
      Spannung Schutzniveau (L-N) / (N-PE) Nach oben 0,4 kV/1,5 kV 1,0 kV/1,5 kV 1,5 kV/1,5 kV 1,6kV/1,5kV 1,8 kV/1,5 kV 2,0 kV/1,5 kV
      (N-PE) Ifi 100 ARMEN
      Reaktionszeit (L-N) / (N-PE) tA < 25 ns / < 100 ns
      Vorsicherung (max) 315 A / 250 A gG
      Kurzschlussstrom-Nennwert (AC) (L-N) ISCCR 25 kA / 50 kA
      TOV Widerstandsfähigkeit 5s (L-N) UT 90 V 180 V 335 V 335 V 335 V 580V
      TOV 120min (L-N) UT 115 V 230 V 440 V 440 V 440 V 765V
      Modus Widerstandsfähig Widerstandsfähig Sicheres Versagen Sicheres Versagen Sicheres Versagen Sicheres Versagen
      TOV Widerstandsfähigkeit 200ms (N-PE) UT 1200 V
      Mechanik und Umwelt
      Betriebstemperaturbereich Ta -40ºF bis +158ºF [-40ºC bis +70ºC]
      Zulässige Betriebsfeuchtigkeit RH 5%…95%
      Atmosphärischer Druck und Höhe 80k Pa ... 106k Pa / -500 m...... 2000 m
      Klemmenschrauben-Drehmoment Mmax 39,9 Ibf-in [4,5 Nm]
      Leiterquerschnitt (max) 2 AWG (massiv, verseilt) / 4 AWG (flexibel)
      35 mm² (massiv, verseilt) / 25 mm² (flexibel)
      Montage 35 mm DIN-Schiene, EN 60715
      Grad des Schutzes IP 20 (eingebaut)
      Material des Gehäuses Thermoplast: Löschgrad UL 94 V-0
      Thermischer Schutz Ja
      Betriebszustand/Störungsanzeige Grün ok / Rot defekt
      Fernbedienbare Kontakte (RC)
      RC-Schaltleistung
      RC-Leiter Querschnitt (max)      		 Optional
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (massiv) / 1,5 mm²(massiv)

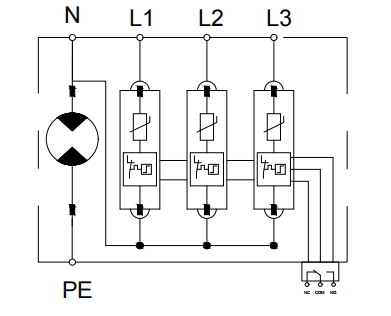

      ■ Internal Configuration

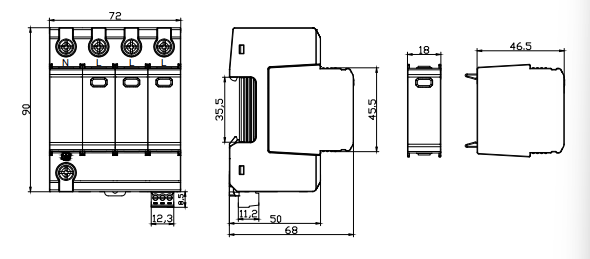

      ■ Dimensions & Packaging

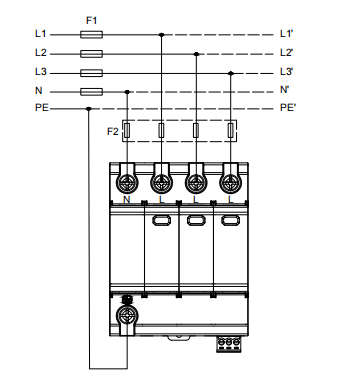

      ■ Connection Diagram

      FAQ for LY1-C40/3(S)+1 PLUGGABLE MULTI-POLE SPD

      1. How is the LY1-C40/3(S)+1 different from the single-pole version?

      The LY1-C40/3(S)+1 is a multi-pole (3P or 4P) Type 2 SPD, designed for three-phase AC power systems. It offers coordinated surge protection across all phases and neutral.

      2. What internal technology does this model use?

      This multi-pole SPD uses MOV-based protection with optimized energy-absorption capacity for balanced protection across all poles.

      3. Can the modules be replaced individually?

      Yes. Each pole features an independent pluggable cartridge, making maintenance simple and economical without replacing the entire unit.

      4. Where is this SPD commonly installed?

      It is used in three-phase distribution boards, industrial machinery panels, power control cabinets, elevator systems, HVAC panels, and other medium-to-large electrical installations.

      5. What certifications does this model carry?

      The LY1-C40/3(S)+1 complies with IEC 61643-11 / EN 61643-11 and is approved with CE and TUV certifications.

      6. Can this model be customized for different markets?

      Absolutely. Our factory provides OEM/ODM customization, including multi-pole configurations, labeling, technical adjustments, and private-label manufacturing.
