Protection compacte contre les surtensions CA de type 2+3 pour les réseaux triphasés
Le LY1-D20M/4(S) est un dispositif compact de protection contre les surtensions CA de type 2+3, à quatre pôles et enfichable, conçu pour les réseaux de distribution triphasés avec neutre. Ses modules MOV à haute énergie assurent une limitation coordonnée des surtensions sur les phases L1, L2, L3 et le neutre (N), avec un courant de décharge nominal de 10 kA et un courant de décharge maximal de 20 kA.
Protection contre les surtensions en aval de classe II+III / type 2+3

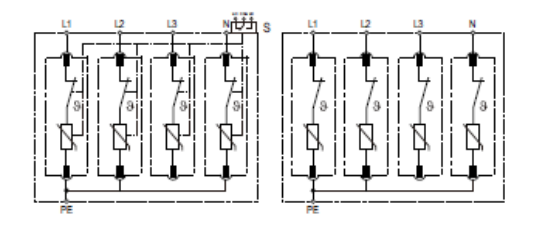

Conception compacte à 4 pôles pour la protection des phases L1, L2, L3 et du neutre
10kA nominal et courant de décharge maximum de 20kA
Cartouches remplaçables individuellement avec contact à distance en option
Applications appropriées
Le modèle LY1-D20M/4(S) est adapté aux installations triphasées compactes avec neutre nécessitant une protection contre les surtensions coordonnée de type 2+3 dans un espace restreint sur rail DIN.
Tableaux de distribution triphasés
Pour les tableaux de distribution triphasés avec neutre, destinés aux applications commerciales et industrielles de petite taille.
Panneaux de Contrôle Industriels
Convient aux commandes de machines, aux armoires d'automatisation, aux tableaux de CVC et aux équipements industriels.
Établissements commerciaux
Contribue à la protection des armoires électriques des bâtiments, des commerces, des bureaux et des équipements commerciaux.
Panneaux CA d'onduleurs solaires
Pour les panneaux côté courant alternatif des onduleurs solaires triphasés, lorsque la valeur nominale Uc sélectionnée correspond à la tension du système.
FAQ
Questions fréquentes concernant le choix du dispositif de protection contre les surtensions CA LY1-D20M/4(S), compact, à quatre pôles, enfichable, de type 2+3.
À quoi sert le LY1-D20M/4(S) ?
Le LY1-D20M/4(S) est utilisé pour la protection contre les surtensions en aval et au niveau de la distribution finale dans les réseaux triphasés avec neutre. Il assure une protection coordonnée des conducteurs L1, L2, L3 et du neutre.
Que protège la configuration à quatre pôles ?

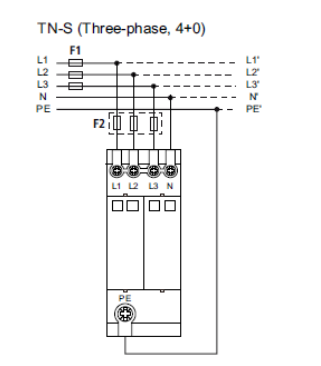

La configuration à quatre pôles assure la protection des trois conducteurs de phase et du conducteur neutre dans un réseau électrique triphasé à quatre fils.
Le modèle LY1-D20M/4(S) est-il un SPD de type 2 ou de type 3 ?
Le modèle LY1-D20M/4(S) est classé en classe II+III / type 2+3, ce qui le rend adapté à une protection coordonnée contre les surtensions en aval et au niveau de la distribution finale.
Ce produit est-il équipé d'une protection MOV ou GDT ?
Les caractéristiques techniques vérifiées du produit indiquent une protection par MOV à haute énergie. Il convient de supprimer la description précédente faisant référence au produit complet en tant que dispositif de protection contre les surtensions (SPD) de type GDT au néon.
Quelles sont les valeurs de courant de décharge qu'il fournit ?
Il offre un courant de décharge nominal In de 10 kA et un courant de décharge maximal Imax de 20 kA, sur la base d'une forme d'onde de courant de 8/20 μs.
Chaque cartouche de protection peut-elle être remplacée séparément ?
Oui. Le design plug-in permet d'inspecter ou de remplacer des cartouches de protection individuelles sans retirer la base câblée en permanence.
