Protezione contro le sovratensioni di tipo 2+3 AC compatta per sistemi trifase
LY1-D20M/4(S) è un dispositivo di protezione contro le sovratensioni pluggabile di tipo 2+3 compatto progettato per sistemi di distribuzione trifase più neutro. I suoi moduli MOV ad alta energia forniscono una limitazione coordinata delle sovratensioni su L1, L2, L3 e N, con corrente nominale di scarica di 10kA e corrente massima di scarica di 20kA.
Classe II+III / Protezione contro le sovratensioni a valle di tipo 2+3

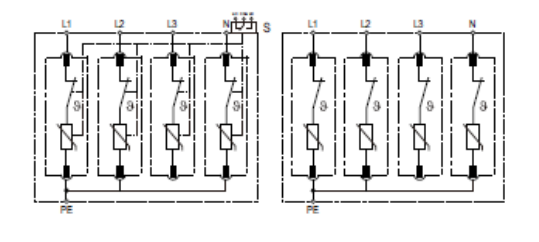

Design compatto 4P per la protezione di L1, L2, L3 e neutro
Corrente nominale di 10kA e corrente massima di 20kA
Cartucce sostituibili individualmente con contatto remoto opzionale
Applicazioni Idonee
LY1-D20M/4(S) è adatto per sistemi trifase più neutro compatti che richiedono una protezione coordinata contro le sovratensioni di tipo 2+3 in uno spazio limitato su guida DIN.
Quadri di distribuzione trifase
Per quadri di distribuzione trifase più neutro commerciali e industriali compatti.
Pannelli di controllo industriale
Adatto per controlli di macchinari, armadi di automazione, pannelli HVAC e attrezzature da fabbrica.
Strutture commerciali
Aiuta a proteggere i quadri elettrici degli edifici, le strutture retail, gli uffici e le attrezzature commerciali.
Pannelli AC per inverter solari
Per i pannelli AC del inverter solare trifase quando la valutazione Uc selezionata corrisponde alla tensione di sistema.
FAQ
Domande comuni sulla selezione del dispositivo di protezione da sovratensione AC pluggable a quattro poli compatto di tipo 2+3 LY1-D20M/4(S).
A cosa serve LY1-D20M/4(S)?
LY1-D20M/4(S) è utilizzato per la protezione contro le sovratensioni nella distribuzione finale e a valle in sistemi AC trifase più neutro. Fornisce protezione coordinata per i conduttori L1, L2, L3 e neutro.

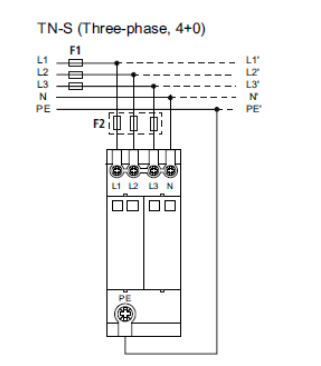

Cosa protegge la configurazione a quattro poli?
La configurazione a quattro poli protegge i tre conduttori di fase e il conduttore neutro in un sistema elettrico trifase a quattro fili.
È LY1-D20M/4(S) un SPD di Tipo 2 o Tipo 3?
LY1-D20M/4(S) è classificato come Classe II+III / Tipo 2+3, rendendolo adatto per la protezione da sovratensioni coordinate a valle e nella distribuzione finale.
Questo prodotto utilizza la protezione MOV o GDT?
Le specifiche del prodotto verificate identificano una protezione MOV ad alta energia. La descrizione precedente che fa riferimento al prodotto completo come SPD GDT a gas neon dovrebbe essere rimossa.
Quali valori di corrente di scarico fornisce?
Fornisce una corrente nominale di scarica In di 10kA e una corrente massima di scarica Imax di 20kA, basata su una forma d'onda di corrente 8/20μs.
Può ogni cartuccia di protezione essere sostituita separatamente?
Sì. Il design pluggable consente di ispezionare o sostituire singole cartucce di protezione senza rimuovere la base cablata permanentemente.
