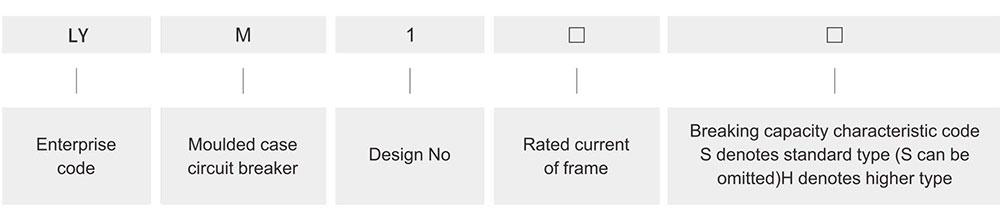

Modelo de producto y significado
Nota: Hay cuatro tipos de polo neutro (polo N) para el producto de cuatro fases. El polo neutro del tipo A no está equipado con elemento de disparo por sobreintensidad, siempre está conectado y no se conecta o desconecta junto con otros tres polos.El polo neutro del tipo B no está equipado con elemento de disparo por sobreintensidad, y se conecta o desconecta junto con otros tres polos (el polo neutro se conecta antes de desconectarse). El polo neutro del tipo C está equipado con elemento de disparo por sobreintensidad, y se conecta o desconecta junto con otros tres polos (el polo neutro se conecta antes de desconectarse). El polo neutro del tipo D está equipado con elemento de disparo por sobreintensidad, siempre está conectado y no se conecta o desconecta junto con otros tres polos.
Aplicaciones

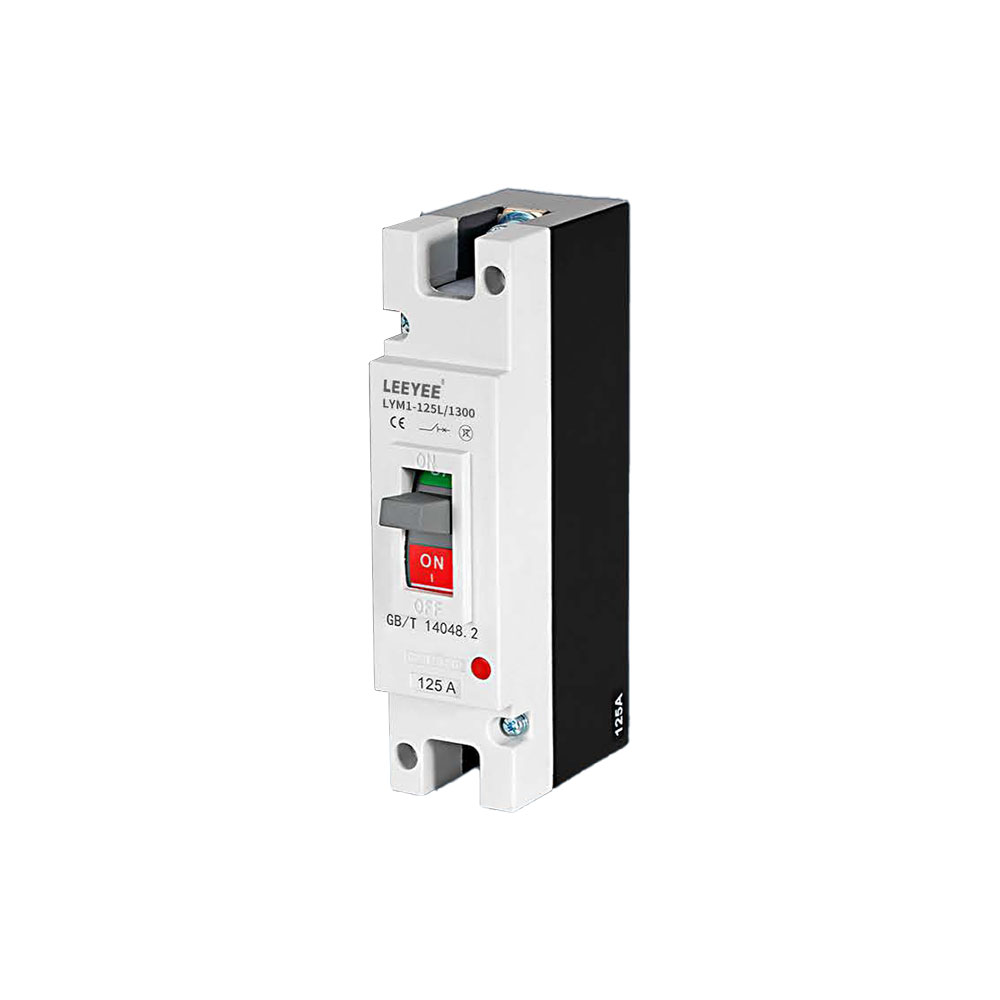

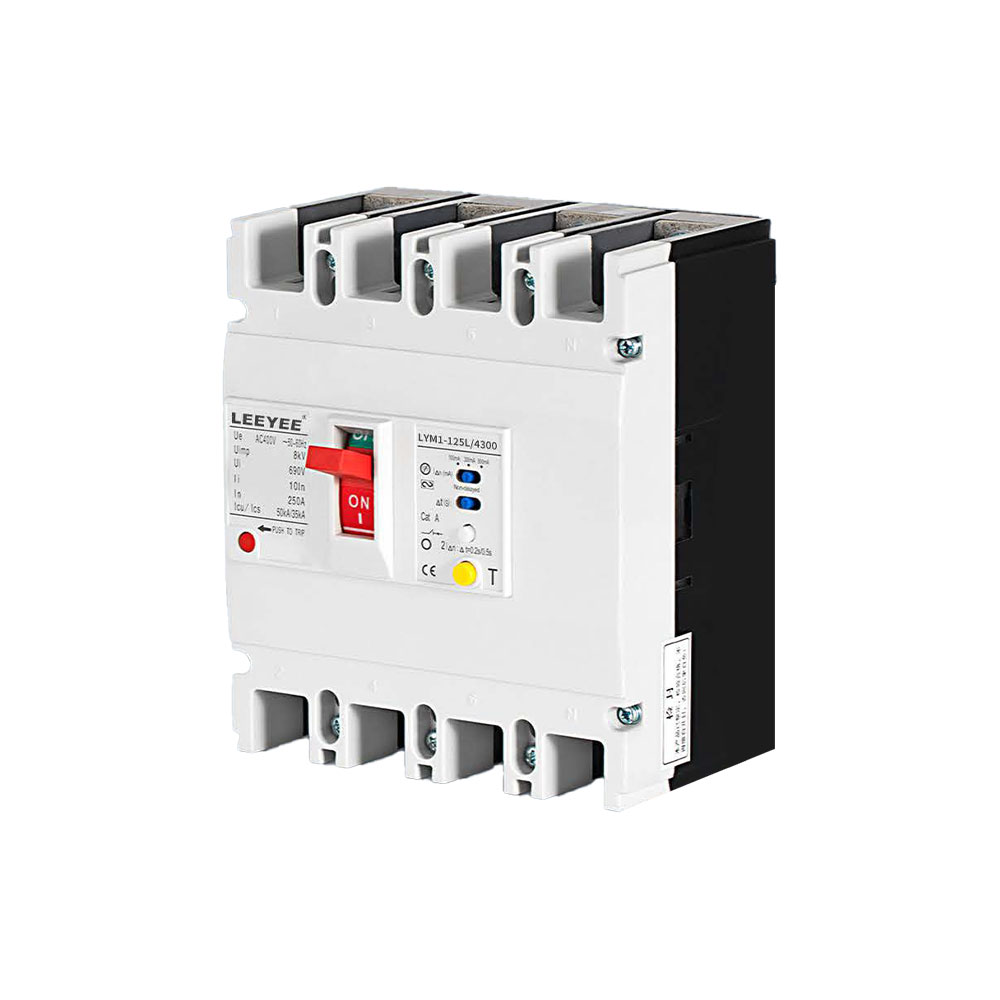

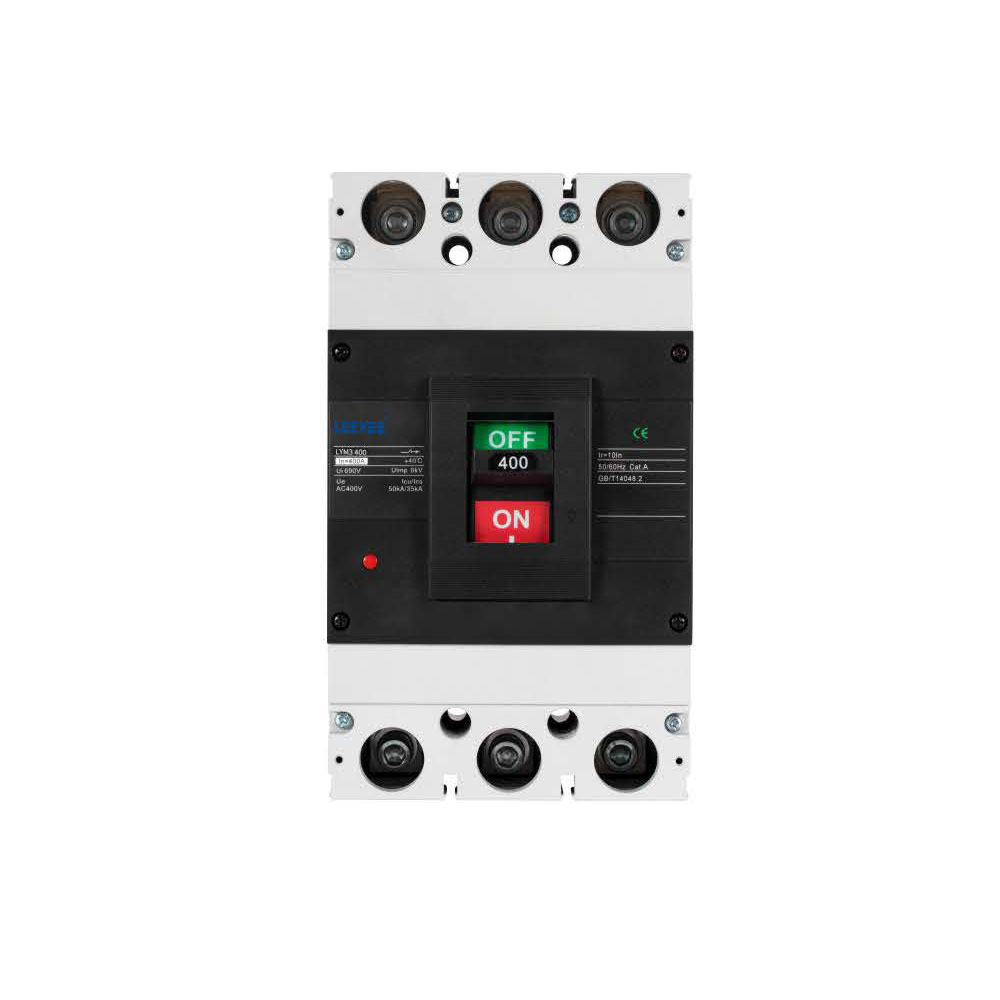

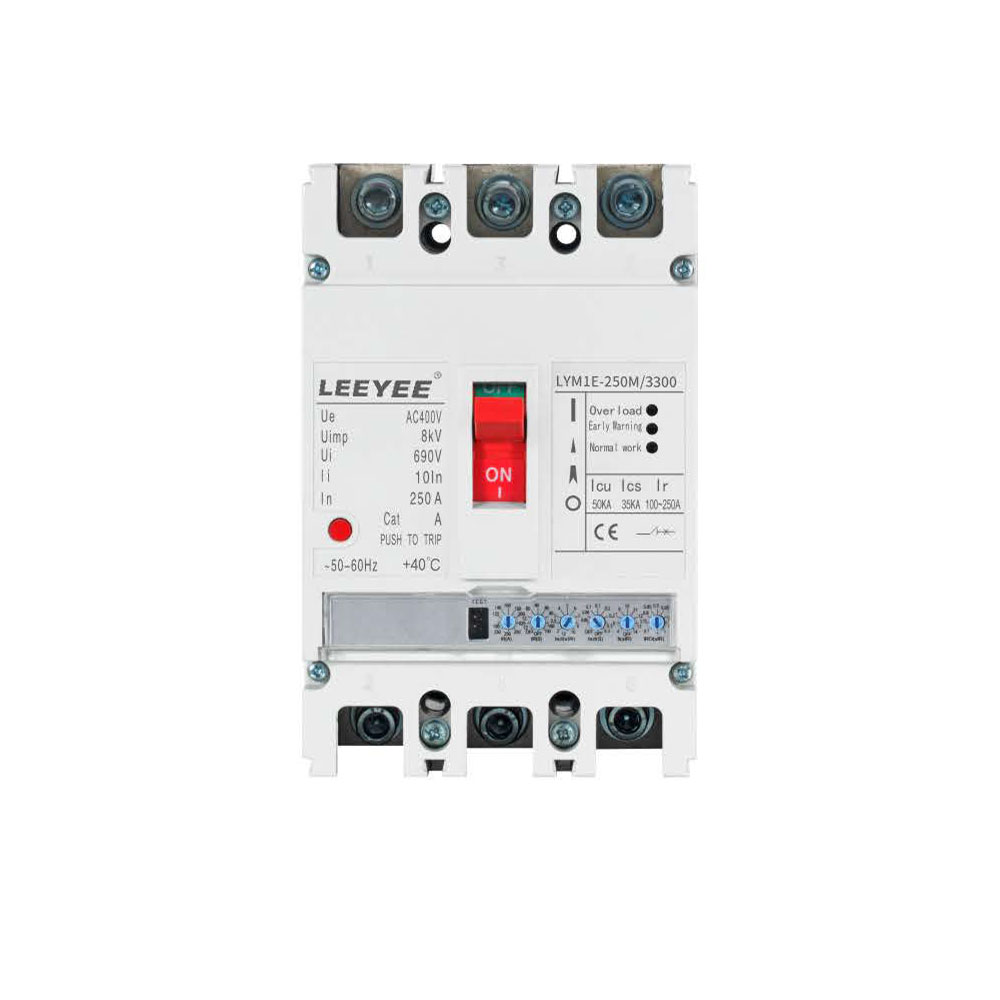

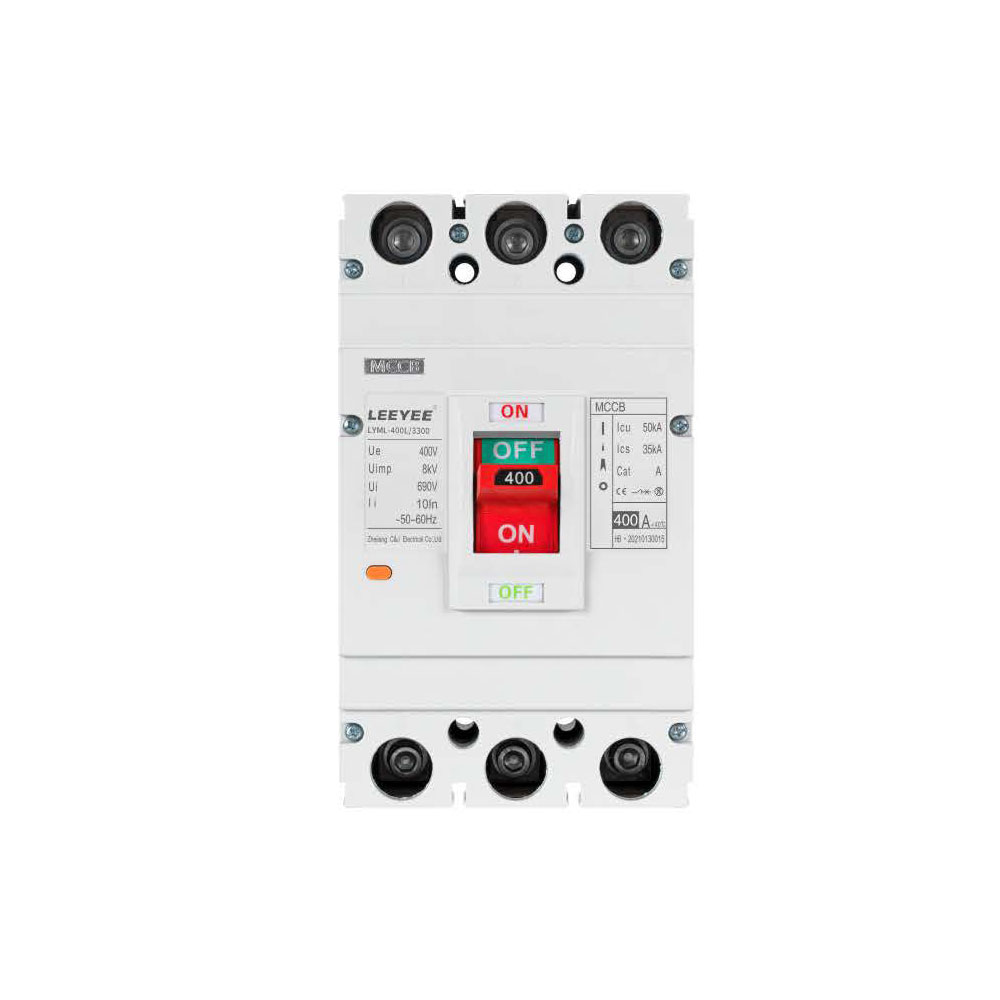

AplicacionesEl disyuntor de caja moldeada de la serie LYMMl (en lo sucesivo, disyuntor) se aplica al circuito de red de distribución de energía CA 50/60HZ con voltaje de aislamiento nominal de 800v, voltaje de operación nominal de 690V y corriente de operación nominal de 10A a 630A, se utiliza para distribuir energía y evitar que el circuito y el equipo de suministro de energía se dañen debido a sobrecarga, cortocircuito, bajo voltaje y otras fallas, también se utiliza para el arranque poco frecuente del motor, así como para la protección contra sobrecarga, cortocircuito y bajo voltaje.
Este disyuntor posee las ventajas de pequeño volumen, alta capacidad de ruptura, arco corto (o no arco), etc, puede ser equipado con accesorios como contacto de alarma, liberación de derivación, contacto auxiliar, etc, es un producto ideal para el usuario.
El interruptor diferencial puede instalarse verticalmente (instalación vertical) u horizontalmente (instalación horizontal).
El producto cumple las normas IEC60947-2 y Gb140482.
Clasificación
Por capacidad de ruptura: a tipo estándar (tipo S) b tipo de mayor capacidad de ruptura (tipo H)Por modo de conexión: a conexión frontal, b conexión trasera, c tipo plugin
Por modo de funcionamiento: a accionamiento directo de la empuñadura, b accionamiento giratorio de la empuñadura, c accionamiento eléctrico.
Por número de polos: 1P,2P, 3P,4PPPor accesorio: contacto de alarma, contacto auxiliar, relé de derivación, relé de mínima tensión.
Condición de servicio normal
La altitud del lugar de instalación no superará los 2.000 m.
Temperatura del aire ambiente¥La temperatura del aire ambiente no superará los +40'C¥El valor medio no superará los +35'℃ en 24 horasLa temperatura del aire ambiente no será inferior a-5'CAcondición de la atmósfera
La humedad relativa de la atmósfera no debe exceder 50% a la temperatura más alta de +40℃, y puede ser mayor a una temperatura más baja, cuando la temperatura media más baja en el mes más húmedo no exceda 25℃ puede ser 90%, la condensación en la superficie del producto debido al cambio de temperatura debe tenerse en cuenta.
El nivel de contaminación es de clase3
