    Artículo No: LYB-12.5/275 3(S)+1

    LY1-B25/3(S)+1 MONOBLOQUE MULTIPOLAR SPD

    Descripción：

    Clase 1-Clase II-Tipo 1-Tipo 2
    Ubicación de uso: Cuadros de distribución principales
    Sistemas de red:TT, TN-S
    Modo de protección: L-N/ L'-N,N-PE
    Capacidad de sobretensión: limp = 25 kA/ 100 kA(10/350 μs)
    In = 25 kA/ 100 kA(8/20 μs)
    Categoría IEC/EN: Clase 1+11 / Tipo 1+2
    Elementos de protección: MOV de alta energía y GDT
    Carcasa: Diseño monobloque
    Conformidad:IEC 61643-11:2011
    EN 61643-11:2012

    Cotizar ahora

      En 100kA 3P+N GDT AC surge protective device is a high-performance product designed for three-phase + neutral AC systems.
      It adopts graphite arc gap discharge, MOV ZnOy GDT protection, ensuring fast response and high reliability during lightning strikes or transient voltage surges.
      Built from PVC/PA66/PBT flame-retardant housing, certified by CE and TUV, and manufactured under IEC 61643-11:2011 / EN 61643-11:2022 standards.
      Como factory OEM/ODM manufacturer, we offer bulk buy, in bulk, and wholesale services for global customers.

      Applicable scenarios / Application industries

      Compatible with 35mm DIN rail, it’s widely used in solar power systems, AC distribution boards, industrial control boxesy building lightning protection networks.



      Datos técnicos
      IEC Eléctrica 150 275 320 385
      Tensión nominal de CA (50/60 Hz) Uo/ Un 120 V 230 V 230 V 230 V
      Tensión máxima de funcionamiento continuo (CA) (L-N) Uc 150 V 275 V 320 V 380V
      (N-PE) Uc 255 V 255 V 255 V 255 V
      Corriente nominal de descarga (8/20 μs) (L-N) / (N-PE) En 25 kA /100 kA
      Corriente máxima de descarga (8/20 μs) (L-N) / (N-PE) Imax 100 kA
      Corriente de descarga de impulso (10/350 μs) (L-N) / (N-PE) Iimp 25 kA / 100 kA
      Corriente de descarga total (10/350 μs) Itotal 100 kA
      Energía específica (L-N) / (N-PE) W/R 156 kJ / Ω / 2,5 M kJ / Ω
      Carga (L-N) / (N-PE) Q 12,5 As / 50 As
      Nivel de protección de tensión (L-N) / (N-PE) Arriba 1 kV / 1,5 kV 1,5 kV / 1,5 kV 1,6 kV / 1,5 kV 1,8 kV / 1,5 kV
      (N-PE) Ifi 100 ARMAS
      Tiempo de respuesta (L-N) / (N-PE) tA < 25 ns / < 100 ns
      Fusible de reserva (máx.) 315 A gL / gG
      Corriente de cortocircuito (CA) (L-N) ISCCR 50 kA
      TOV Soportar 5s (L-N) UT 180 V 335 V 335 V 335 V
      TOV 120min (L-N) UT 230 V 440 V 440 V 440 V
      TOV Soportado 200ms (N-PE) UT 1200 V
      Número de puertos 1
      Mecánica y medio ambiente
      Temperatura de funcionamiento Ta -40ºF a +158ºF [-40ºC a +70ºC]
      Humedad de funcionamiento admisible RH 5%…95%
      Presión atmosférica y altitud 80k Pa ... 106k Pa / -500 m...... 2000 m
      Par de apriete de los tornillos de los terminales Mmax 4,5 Nm [39,9 Ibf-in]
      Sección del conductor (máx.) 2 AWG (sólido, trenzado) / 4 AWG (flexible)
      35 mm² (sólido, trenzado) / 25 mm²(flexible)
      Montaje Carril DIN de 35 mm
      Grado de protección IP 20 (integrado)
      Material de la carcasa Termoplástico: Grado de extinción UL 94 V-0
      Protección térmica Sí
      Estado de funcionamiento / Indicación de fallos Verde correcto / Rojo defectuoso
      Contactos remotos (RC)
      Capacidad de conmutación RC
      Sección del conductor RC (máx.)      		 Opcional
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (sólido) / 1,5 mm²(sólido)

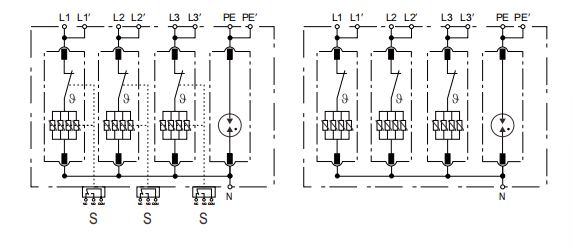

      ■ Internal Configuration

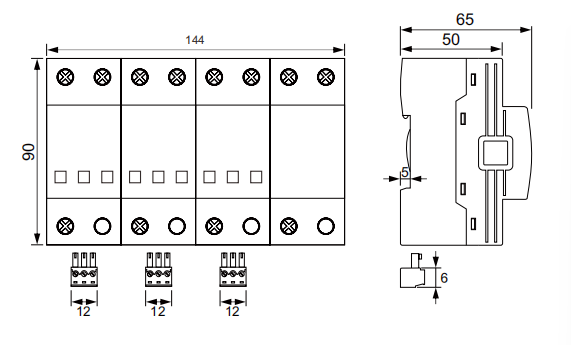

      ■ Dimensions & Packaging

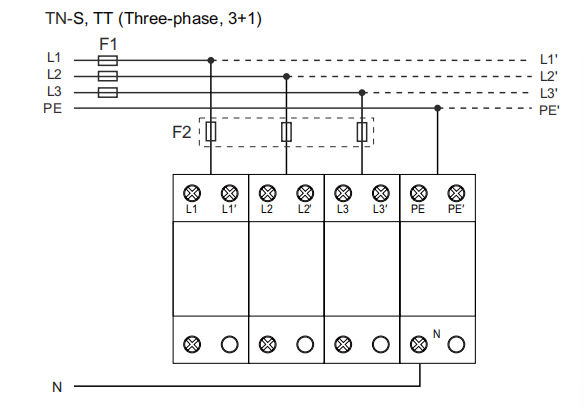

      ■ Connection Diagram

      FAQ for LY1-B25/3(S)+1 MONOBLOCK MULTI-POLE SPD

      1. What applications is the LY1-B25 3S+1 suitable for?
      This multi-pole SPD is designed for three-phase AC systems, industrial machinery power inputs, pump control panels, and large distribution boards.

      2. What surge-handling components does it use?
      It uses high-quality MOV (ZnO) varistors that provide stable and consistent protection against repeated surges.

      3. Is this model certified for global use?
      Yes, it complies with IEC 61643-11:2011 / EN 61643-11:2022 and carries CE and TUV certifications for international projects.

      4. What makes the monoblock structure advantageous?
      The one-piece monoblock design increases thermal stability, prevents loose electrical contacts, and enhances long-term durability.

      5. Does the LY1-B25 3S+1 support large wholesale orders?
      Yes, we are a professional factory offering bulk orders, OEM/ODM production, distributor service, and long-term supply.

      6. Can it be installed using a standard DIN rail?
      Yes, the SPD mounts directly onto 35 mm DIN rails used in AC panels.

      7. Does this SPD include an operation status indicator?
      Yes, it features a front-panel visual indicator to show protection and failure status.
