    Artículo No: LY1-D20/1(S)

    LY1-D20/1(S) UNIPOLAR ENCHUFABLE SPD

    Descripción：

    Clase II - Clase III - Tipo 2 - Tipo 3
    Localización de uso: Subdistribution Boards
    Modo de protección: L-PE, N-PE
    Capacidad de sobretensión: In = 10 kA (8/20 μs)
    Categoría IEC/EN/UL: Clase II+III / Tipo 2+3
    Elementos de protección: MOV de alta energía
    Carcasa: Diseño enchufable
    Conformidad: IEC 61643-11:2011 EN 61643-11:2012

    Cotizar ahora

      Nuestra Dispositivo de protección contra sobretensiones de CA unipolar de 20 kA está diseñado para una protección compacta en sistemas de CA monofásicos.
      Utilización de primas MOV Varistores de ZnO, proporciona una respuesta rápida y una supresión de sobretensiones fiable para cargas sensibles.
      El recinto está hecho de PVC/PA66/PBT, que garantizan un excelente aislamiento y resistencia a las llamas.
      Fabricado bajo IEC 61643-11:2011 / EN 61643-11:2022 y certificados por CE Y TUV, Este SPD garantiza la estabilidad a largo plazo.
      Somos una fabricante y fábrica profesional de protección contra sobretensiones, ofreciendo OEM/ODM, venta al por mayory compra al por mayor para clientes de todo el mundo.

      Escenarios aplicables / Industrias de aplicación


      Ideal para cuadros de distribución residencial, Sistemas de alimentación de CAy cajas de inversores solares, con fácil Instalación en carril DIN de 35 mm.

      Datos técnicos
      IEC Eléctrica75150275320385440
      Tensión nominal de CA (50/60 Hz)Uo/ Un60 V120 V230 V230 V230 V400 V
      Tensión máxima de funcionamiento continuo (CA)Uc75 V150 V275V320 V385 V440 V
      Corriente nominal de descarga (8/20 μs)En10 kA10 kA10 kA10 kA10 kA10 kA
      Corriente máxima de descarga (8/20 μs)Imax20 kA20 kA20 kA20 kA20 kA20 kA
      Nivel de protección de tensiónArriba0,2 kV0,6 kV1,3 kV1,5 kV1,5 kV1,8 kV
      Tiempo de respuestatA< 25 ns
      Fusible de reserva (máx.)125 A gL / gG
      Corriente de cortocircuito (CA)ISCCR10 kA
      TOV Soportar 5sUT90V180V335V335V335V580V
      TOV 120minUT115V230V440V440V440V765V
      modoResisteResisteFallo seguroFallo seguroFallo seguroFallo seguro
      Mecánica y medio ambiente
      Temperatura de funcionamientoTa-40ºF a +158ºF [-40ºC a +70ºC]
      Humedad de funcionamiento admisibleRH5%...95%
      Presión atmosférica y altitud80k Pa ... 106k Pa / -500 m...... 2000 m
      Par de apriete de los tornillos de los terminalesMmax4,5 Nm [39,9 Ibf-in]
      Sección del conductor (máx.)2 AWG (sólido, trenzado) / 4 AWG (flexible)
      35 mm² (sólido, trenzado) / 25 mm²(flexible)
      MontajeCarril DIN de 35 mm, EN 60715
      Grado de protecciónIP 20 (integrado)
      Material de la carcasaTermoplástico: Grado de extinción UL 94 V-0
      Protección térmicaSí
      Estado de funcionamiento / Indicación de fallosVerde correcto / Rojo defectuoso
      Contactos remotos (RC)
      Capacidad de conmutación RC
      Sección del conductor RC (máx.)      		Opcional
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (sólido) / 1,5 mm²(sólido)

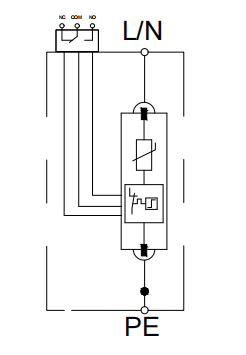

      ■ Configuración interna

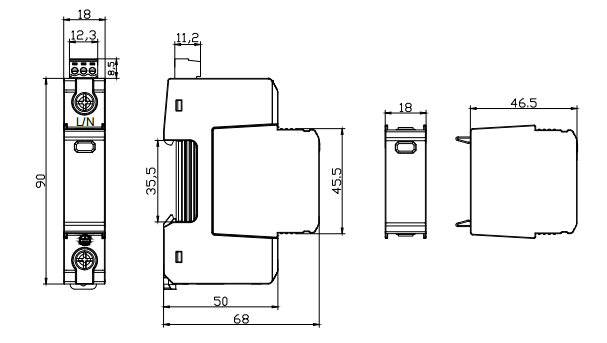

      Dimensiones y embalaje

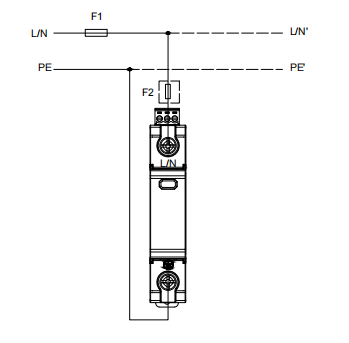

      ■ Diagrama de conexión

      FAQ para LY1-D20/1(S) PLUGGABLE SINGLE-POLE SPD

      1. ¿Qué tipo de protección ofrece laLY1-D20/1(S)?

      Este modelo es un dispositivo unipolar de protección contra sobretensiones de tipo 2 diseñado para sistemas de alimentación de CA de baja tensión, que ofrece una protección fiable contra sobretensiones transitorias.

      2. ¿Qué componentes de protección contra sobretensiones se utilizan en el interior?

      El LY1-D20/1(S) utiliza varistores MOV de alto rendimiento, garantizando un tiempo de respuesta rápido y un rendimiento de sujeción estable.

      3. ¿Es sustituible el módulo SPD?

      Sí. Cuenta con un cartucho totalmente enchufable, que permite una rápida sustitución durante el mantenimiento sin necesidad de recableado.

      4. ¿Dónde se instala normalmente este DOCUP?

      Las aplicaciones más comunes incluyen cuadros de distribución de CA residenciales, protección de la red de CA, paneles comerciales y circuitos de alimentación de equipos.

      5. ¿Cumple el LY1-D20/1(S) las normas internacionales?

      Sí, cumple CEI/EN 61643-11 y está certificado con CE / TUV, adecuada para los mercados mundiales.

      6. ¿Incluye un indicador de estado?

      Sí, un ventana indicadora visual muestra el estado de funcionamiento y de avería del módulo.
