    Artículo No: LY1-D20/1(S)+1

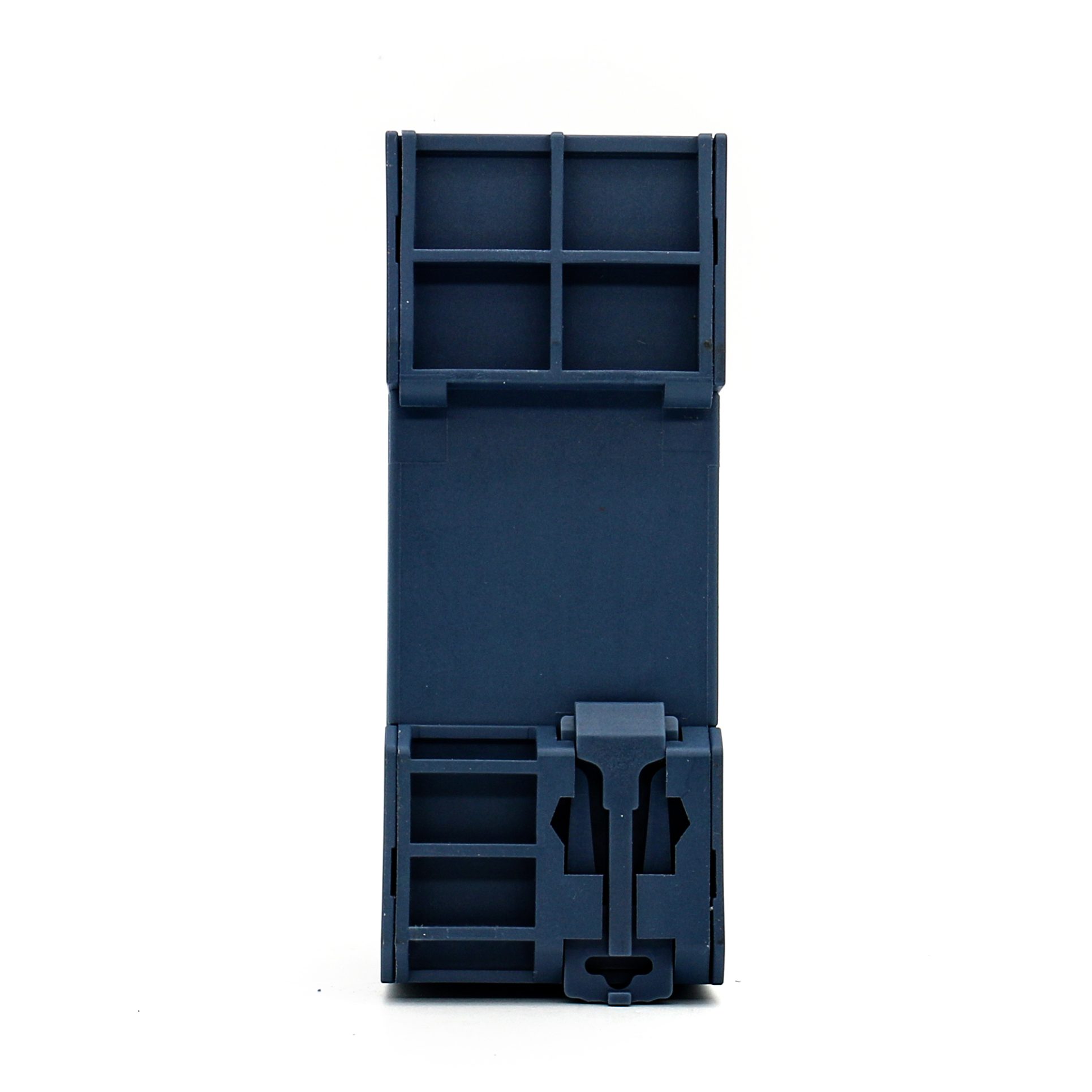

    LY1-D20/1(S)+1CONECTOR UNIPOLAR SPD

    Descripción：

    Clase ll -Clase lll -Tipo 2 -Tipo 3
    Localización de uso: Subdistribution Boards
    Modo de protección: L-N, N-PE
    Capacidad de sobretensión: In = 10 kA (8/20 μs)
    Categoría IEC/EN/UL: Clase ll+ll /Tipo 2+3
    Elementos de protección: MOV de alta energía y GDT
    Carcasa: Diseño enchufable
    Conformidad: lEC 61643-11:2011
    EN 61643-11:2012

    Cotizar ahora

      Our 20kA 1P+N GDT AC surge protective device combines GDT + MOV ZnO technology, offering coordinated discharge performance for single-phase + neutral systems.
      It ensures fast response to lightning surges and minimal residual voltage.
      The housing uses PVC/PA66/PBT materials for safety, insulation, and durability.
      Complies with IEC 61643-11:2011 / EN 61643-11:2022, certified by CE & TUV.
      Como manufacturer, supplier, and OEM/ODM factory, we offer wholesale, bulk buyy in bulk options for worldwide distributors.

      Applicable scenarios / Application industries

      Perfect for residential control panels, solar systemsy combiner boxes, installed via 35mm DIN rail.

      Datos técnicos
      IEC Eléctrica 75 150 275 320 385 440
      Tensión nominal de CA (50/60 Hz) Uo/ Un 60 V 120 V 230 V 230 V 230 V 400V
      Tensión máxima de funcionamiento continuo (CA) (L-N) Uc 75V 150 V 275 V 320 V 385V 440V
      (N-PE) Uc 255 V
      Corriente nominal de descarga (8/20 μs) (L-N) / (N-PE) En 10kV / 10kA
      Corriente máxima de descarga (8/20 μs) (L-N) / (N-PE) Imax 20 kA / 20 kA
      Nivel de protección de tensión (L-N) / (N-PE) Arriba 0,2kV/1,5kV 0,6kV/1,5kV 1,3kV/1,5kV 1,5kV/1,5kV 1,5kV/1,5kV 1,8kV/1,5kV
      (N-PE) Ifi 100 ARMAS
      Tiempo de respuesta (L-N) / (N-PE) tA < 25 ns / < 100 ns
      Fusible de reserva (máx.) 125 A gL/gG
      Corriente de cortocircuito (CA) (L-N) ISCCR 10 kA
      TOV Soportar 5s (L-N) UT 90 V 180 V 335 V 335 V 335 V 580V
      TOV 120min (L-N) UT 115 V 230 V 440 V 440 V 440 V 765V
      modo Resiste Resiste Fallo seguro Fallo seguro Fallo seguro Fallo seguro
      TOV Soportado 200ms (N-PE) UT 1200 V
      Mecánica y medio ambiente
      Temperatura de funcionamiento Ta -40ºF a +158ºF [-40ºC a +70ºC]
      Humedad de funcionamiento admisible RH 5%…95%
      Presión atmosférica y altitud 80k Pa ... 106k Pa / -500 m...... 2000 m
      Par de apriete de los tornillos de los terminales Mmax 4,5 Nm [39,9 Ibf-in]
      Sección del conductor (máx.) 2 AWG (sólido, trenzado) / 4 AWG (flexible)
      35 mm² (sólido, trenzado) / 25 mm²(flexible)
      Montaje Carril DIN de 35 mm, EN 60715
      Grado de protección IP 20 (integrado)
      Material de la carcasa Termoplástico: Grado de extinción UL 94 V-0
      Protección térmica Sí
      Estado de funcionamiento / Indicación de fallos Verde correcto / Rojo defectuoso
      Contactos remotos (RC)
      Capacidad de conmutación RC
      Sección del conductor RC (máx.)      		 Opcional
      AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
      16 AWG (sólido) / 1,5 mm²(sólido)

      ■ Internal Configuration


      ■ Dimensions & Packaging

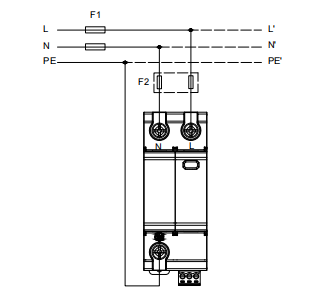

      ■ Connection Diagram

      FAQ for LY1-D20/1(S)+1PLUGGABLE SINGLE-POLE SPD

      1. What type of SPD is the LY1-D20/1(S)+1?

      It is a single-pole Type 2 pluggable SPD, offering compact AC surge protection in small-scale electrical systems.

      2. What protection component technology is used?

      This model uses MOV-based surge protection, engineered for rapid clamping of overvoltage transients.

      3. Is the module easily replaceable?

      Yes. The plug-in design allows quick replacement without removing the wiring.

      4. What are the main applications?

      It is suitable for residential distribution boards, compact AC electric boxes, office power circuits, and commercial AC protection points.

      5. Does it meet international safety standards?

      Yes, the LY1-D20/1(S)+1 complies with IEC/EN 61643-11 and is certified with CE/TUV.

      6. Does it include a working status indicator?

      Yes. A visual status window indicates protection availability.
