Dispositif de protection contre les surtensions photovoltaïques (SPD solaire)
Un SPD solaire est un dispositif de protection contre les surtensions utilisé dans les systèmes photovoltaïques pour protéger les panneaux PV, les boîtes de regroupement, les onduleurs et les équipements de distribution AC des surtensions induites par la foudre et des surtensions transitoires.

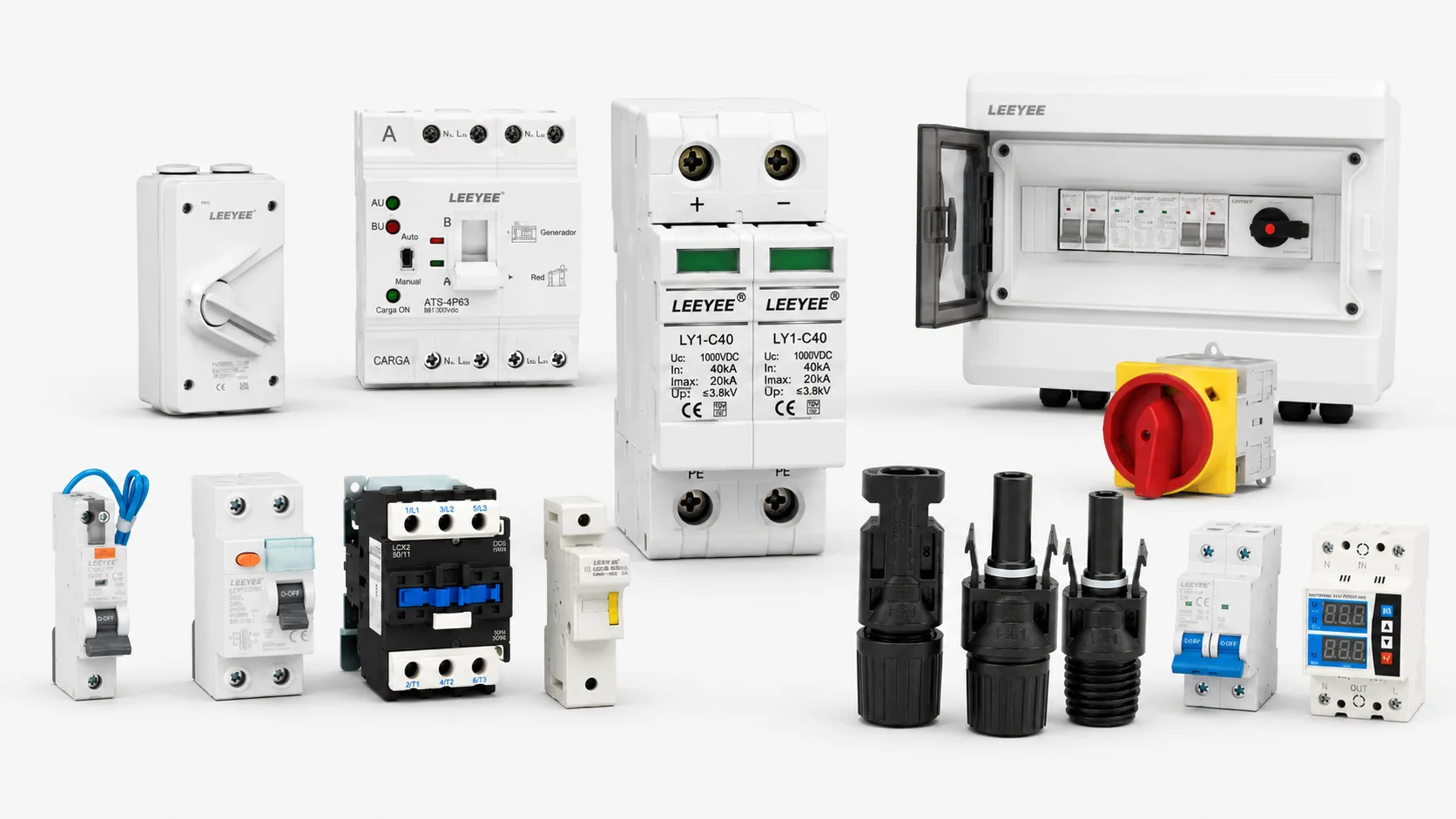

LEEYEE fournit des dispositifs de protection contre les surtensions DC et AC solaires pour les systèmes PV de toit, commerciaux et à grande échelle. Choisissez parmi des SPDs solaires DC de 600V, 1000V et 1500V, des SPDs PV Type 2 et Type 1+2, et des SPDs AC pour la sortie des onduleurs et les tableaux de distribution.
Réponse rapide pour les acheteurs
Pour la plupart des systèmes PV solaires, la protection contre les surtensions doit être envisagée des deux côtés de l'onduleur.
Un SPD solaire DC protège les chaînes PV, les boîtes de regroupement et les entrées DC des onduleurs. Un SPD solaire AC protège la sortie AC de l'onduleur, le tableau de distribution et le panneau basse tension en aval.
Aperçu de la réponse
Protecteur de surtension DC pour systèmes photovoltaïques
Dans les applications solaires, un protecteur de surtension DC est un dispositif de protection contre les surtensions qualifié pour le photovoltaïque, installé du côté courant continu du système. Il limite les surcharges transitoires et dévie le courant de surtension avant qu'il n'atteigne l'onduleur ou d'autres équipements sensibles.
Que doit choisir un acheteur de solaire ?
Choisissez d'abord le SPD par côté d'installation, puis confirmez la tension, le type de SPD, le courant de décharge, la configuration des pôles, les exigences de certificat et la norme applicable.
Règle de sélection clé
Ne sélectionnez pas un SPD solaire DC uniquement en fonction de la tension nominale du système photovoltaïque. La tension maximale à circuit ouvert de chaîne photovoltaïque à la température de conception minimale doit être vérifiée avant de sélectionner Ucpv.
Par exemple, un système photovoltaïque DC de 1000V ne signifie pas automatiquement que chaque SPD DC de 1000V est approprié. Voc du module, modules par chaîne, élévation de tension à basse température, méthode de mise à la terre et exigences électriques locales doivent être examinés.
Options de produit réelles
Modèles SPD solaires pour protection DC et AC de 600V, 1000V, 1500V
Ces modèles offrent aux acheteurs un point de départ pratique pour la sélection de protection contre les surtensions photovoltaïques. La sélection finale devrait toujours être confirmée selon la tension de chaîne photovoltaïque, la méthode de câblage, le système de mise à la terre, l'exposition aux éclairs et les exigences de certificat du projet.
LY1-C40PV/3(S) 1500V(D4)
Parafoudre DC haute tension pour des arrays PV à grande échelle, des boîtes de jonction, des entrées DC d'onduleur et des panneaux de distribution DC.
LY1-C40PV/2(S) 1000V
Parafoudre DC Type 1+2 à deux pôles, pour des chaînes PV de 1000V, des boîtes de jonction, des entrées DC d'onduleur et des armoires DC.
LY1-C40PV/2(S) 600V
Parafoudre DC Type 2 à deux pôles pour des systèmes PV de 600V, solaire résidentiel, PV commercial, panneaux DC et circuits DC de stockage d'énergie.
LY1-C40/4(S) AC SPD
Dispositif de protection contre les surtensions CA de type 2 pour la sortie CA de l'onduleur, les tableaux de distribution CA, les panneaux basse tension et la protection du côté CA solaire.
*La fiche produit 600V affiche Iimp conformément aux informations produit actuellement confirmées. Pour une soumission officielle de projet, veuillez faire correspondre la cotation finale et le périmètre du certificat avec le modèle exact sélectionné.
Définition
Qu'est-ce qu'un SPD solaire ?
Un SPD solaire, également appelé dispositif de protection contre les surtensions PV, parafoudre solaire ou parafoudre CC pour le photovoltaïque solaire, est utilisé pour réduire le risque de dommages aux équipements causés par la foudre, les opérations de commutation et les surtensions transitoires dans les systèmes d'alimentation photovoltaïque.
Pourquoi c'est important
Pourquoi les systèmes PV solaires ont besoin d’une protection contre les surtensions
Les systèmes PV solaires sont généralement installés en extérieur, avec de longs parcours de câbles et des composants électroniques d’onduleur sensibles. La protection contre les surtensions est importante, car un seul événement de surtension peut endommager l’onduleur, interrompre la production d’énergie et augmenter les coûts de maintenance.
Exposition en extérieur
Les modules PV, les câbles DC et les boîtiers de jonction sont exposés aux risques de surtension liés à la foudre en extérieur.
Longs parcours de câbles
Les longs parcours de câbles DC peuvent capter une tension de surtension induite, en particulier dans les systèmes PV en toiture et au sol.
Protection de l’onduleur
Les onduleurs contiennent des composants électroniques sensibles. Les dommages dus aux surtensions peuvent entraîner des temps d’arrêt, des coûts de remplacement et une perte de production.
Continuité du système
Un choix correct du SPD contribue à réduire les défaillances imprévues dans les chaînes PV, les boîtiers DC, les armoires d’onduleur et les tableaux AC.
Position d'installation
Où le SPD est-il installé dans un système PV solaire ?
La protection contre les surtensions solaire est généralement mise en place à la fois côté DC et côté AC. Les SPD DC protègent le champ PV et l’entrée de l’onduleur. Les SPD AC protègent la sortie de l’onduleur et le système de distribution en aval.
Lorsque un seul SPD CC peut suffire
Un seul SPD CC près de l'entrée CC de l'onduleur peut être envisagé lorsque le champ photovoltaïque est proche de l'onduleur, que la longueur du câble est courte et que l'évaluation des risques du projet n'exige pas de protection supplémentaire du côté du champ photovoltaïque.
Lorsque les deux extrémités du câble peuvent nécessiter une protection
Si la distance entre le champ photovoltaïque ou la boîte de jonction et l'onduleur est longue, la protection contre les surtensions peut devoir être envisagée aux deux extrémités du trajet du câble CC, conformément à la conception du système et aux exigences locales.
Côté CC contre côté CA
SPD solaire CC contre SPD solaire CA
Les parafoudres CC et CA ne sont pas interchangeables. Le comportement de l’arc, les caractéristiques du circuit, la tension nominale et les normes d’essai applicables sont différents.
SPD Solaire DC
Le parafoudre solaire CC est conçu pour les circuits CC photovoltaïques et est couramment utilisé dans les systèmes PV CC de 600 V, 1000 V ou 1500 V.
- Boîtier de raccordement de chaîne PV
- Boîte de distribution DC
- Côté entrée CC de l’onduleur
- Circuits CC photovoltaïques
- Référence IEC/EN 61643-31
SPD Solaire AC
Le parafoudre solaire CA est installé après l’onduleur pour protéger les circuits d’alimentation basse tension en CA et les équipements de distribution.
- Sortie AC de l'onduleur
- Armoire de distribution CA
- Tableau principal basse tension
- Systèmes PV raccordés au réseau
- Référence IEC/EN 61643-11
Sélection de type
Parafoudre solaire Type 2 vs Type 1+2
Le type de parafoudre doit être sélectionné en fonction de l’exposition à la foudre, de la protection externe contre la foudre, du trajet des câbles, du système de mise à la terre et de l’évaluation des risques du projet.
| Condition du projet PV | Sens courant du parafoudre | Remarques de l’acheteur |
|---|---|---|
| Système photovoltaïque de toiture standard ou système photovoltaïque commercial sans exposition directe au courant de foudre | Type 2 SPD PV | Couramment utilisé pour les surtensions induites par la foudre et les surtensions de commutation. |
| Système photovoltaïque affecté par un système externe de protection contre la foudre | Type 1+2 SPD PV | Tenir compte du fait qu’un courant de foudre partiel peut entrer dans le système électrique photovoltaïque. |
| Parc solaire à grande échelle ou zone à forte exposition à la foudre | Coordination Type 1+2 et Type 2 propre au projet | La sélection doit suivre la conception complète de la protection, y compris le courant continu, le courant alternatif, la mise à la terre et le tracé des câbles. |
| Long trajet de câble CC entre le champ photovoltaïque et l’onduleur | Une protection par SPD peut être nécessaire aux deux extrémités du câble | À confirmer selon la longueur du câble, l’exposition du tracé et les règles électriques locales. |
Guide de sélection
Comment choisir un SPD solaire
Choisissez un SPD solaire en fonction du côté d’installation, de la tension du système photovoltaïque, du type de SPD, de la capacité de décharge, de la méthode de câblage, de l’exposition du projet à la foudre et des exigences de certification.
| Point de sélection | Que vérifier | Direction recommandée | Pourquoi c'est important |
|---|---|---|---|
| Côté d’installation | Côté CC ou côté CA | Utilisez un SPD CC avant l’onduleur ; utilisez un SPD CA après l’onduleur | Les circuits CC et CA nécessitent des conceptions de SPD différentes |
| Tension du système photovoltaïque | Tension en circuit ouvert maximale calculée de la chaîne photovoltaïque à la température de conception minimale | Sélectionnez un SPD avec un Ucpv adapté, supérieur à la tension maximale calculée de la chaîne | Le Voc du module, le nombre de modules par chaîne et l’augmentation de tension à basse température doivent être pris en compte |
| Type de DOCUP | Exposition à la foudre, protection externe contre la foudre et évaluation des risques | Type 2 pour les surtensions induites et de commutation ; Type 1+2 lorsque le courant de foudre partiel peut pénétrer | La classe de SPD requise dépend de l’exposition réelle de l’installation au courant de foudre |
| Capacité de décharge | Calibre In, Imax ou Iimp | À sélectionner selon la conception de la protection du projet | Un risque de surtension plus élevé peut nécessiter une capacité de décharge plus élevée |
| Câblage / Pôles | Structure de câblage PV et méthode de mise à la terre | Configuration 2P, 3P, 4P ou spécifique au projet | Une configuration correcte des pôles permet une décharge sûre des surtensions |
| Méthode d'installation | Montage en armoire, dans un boîtier de raccordement ou sur rail DIN | Les SPD enfichables sur rail DIN de 35 mm sont couramment utilisés | La facilité de remplacement et d'entretien réduit les temps d'arrêt |
| Exigence de certificat | TÜV, CB, CE, rapport d'essai ou documents relatifs au dossier de projet | Vérifier le champ d'application du modèle avant la soumission officielle | Les certificats doivent correspondre exactement au modèle et aux exigences du projet. |
| Référence standard | Côté CC photovoltaïque ou côté alimentation CA | IEC/EN 61643-31 for PV DC SPD; IEC/EN 61643-11 for AC SPD | Les normes contribuent à définir les exigences en matière d'essais et de performances |
Le choix définitif de l'onduleur doit être confirmé en fonction de la configuration photovoltaïque réelle, du système de mise à la terre, de la longueur des câbles, du niveau de risque de foudre et des exigences électriques locales.
Comparaison de modèles
Comparaison des paramètres des SPD solaires
Ce tableau permet aux acheteurs de comparer les différents modèles courants de SPD solaires LEEYEE en fonction de la tension, du type, de la capacité de décharge, du côté d'installation et de l'application.
| Modèle | Côté d’installation | Type | Tension | Pôles | Dans / Imax | Iimp | Application |
|---|---|---|---|---|---|---|---|
| LY1-C40PV/3(S) 1500V(D4) | Côté CC PV | Classe I+II / Type 1+2 | 1500V CC | 3P | 20 kA / 40 kA | 6,25 kA | Installation photovoltaïque à grande échelle, boîte de raccordement, entrée CC de l'onduleur |
| LY1-C40PV/2(S) 1000V | Côté CC PV | Classe I+II / Type 1+2 | DC 1000V | 2P | 20 kA / 40 kA | 6,25 kA | Chaînes photovoltaïques, boîtiers de regroupement, entrées CC des onduleurs |
| LY1-C40PV/2(S) 600V | Côté CC PV | Classe II / Type 2 | DC 600V | 2P | 20 kA / 40 kA | 6,25 kA* | Systèmes photovoltaïques résidentiels, systèmes photovoltaïques commerciaux, panneaux CC, circuits CC des systèmes de stockage d'énergie (ESS) |
| LY1-C40/4(S) | Côté CA solaire | Type 2 SPD AC | 75V / 150V / 275V / 320V / 385V / 440V AC | 1P / 2P / 3P / 4P | 20 kA / 40 kA | Sélection d'un parafoudre CA adapté à un projet spécifique | Sortie CA de l'onduleur, tableau de distribution CA, tableau basse tension |
*Pour le SPD CC de type 2 de 600 V, la valeur Iimp est indiquée conformément aux informations disponibles confirmées concernant le produit. En cas de dépôt de certificat ou d'appel d'offres officiel, veuillez vérifier la portée définitive du modèle et le rapport d'essai avant soumission.
Certificats et documents
Assistance pour la vérification et le téléchargement des SPD solaires
Dans le cadre d'un approvisionnement professionnel, il convient de vérifier conjointement le modèle du produit, la fiche technique, le champ d'application du certificat et le rapport d'essai. LEEYEE peut fournir la documentation correspondante pour certaines séries de SPD photovoltaïques et de SPD CA.
Sélection de produits ou conception de systèmes
Avez-vous besoin d'un SPD solaire ou d'une solution complète de protection photovoltaïque ?
Choisissez un dispositif de protection contre les surtensions (SPD) solaire lorsque vous connaissez déjà le côté d'installation requis, la tension du système, le type de SPD et la configuration du câblage. Une solution complète de protection contre les surtensions pour installations photovoltaïques est recommandée lorsque l'architecture du système doit encore être évaluée.
Choisissez un produit SPD solaire
Utilisez cette page lorsque votre objectif principal est de comparer des modèles de SPD à courant continu ou alternatif, leurs tensions nominales, leurs paramètres de décharge, leurs configurations polaires, leurs photos de produits et leurs positions d'installation courantes.
- On connaît déjà le côté CC ou CA
- La tension du système et le câblage ont été vérifiés
- Le type de SPD requis est déjà défini
- Un modèle de produit, un certificat ou un devis est nécessaire
Optez pour une solution complète de protection photovoltaïque
Optez pour une solution au niveau du système lorsque vous devez encore déterminer comment assurer conjointement la protection du côté courant continu, du côté courant alternatif, des chemins de câbles, du système de protection contre la foudre et des lignes de communication.
- Le type 2 ou le type 1+2 n'a pas encore été déterminé
- Il convient de planifier les emplacements d’installation des SPD
- Les tracés de câbles de grande longueur peuvent nécessiter une protection aux deux extrémités
- Les lignes RS485, Ethernet ou de surveillance peuvent nécessiter une protection
Applications
Applications des SPD solaires
Les produits SPD solaires LEEYEE conviennent à différentes applications de protection des installations photovoltaïques, des petites installations sur toiture aux projets commerciaux et à grande échelle.
Systèmes solaires résidentiels sur toiture
Protège les entrées et sorties de l'onduleur ainsi que les chemins de câbles photovoltaïques sur le toit contre les surtensions transitoires.
Installations photovoltaïques commerciales
Convient aux toitures d'usines, aux bâtiments commerciaux, aux écoles, aux hôpitaux et aux établissements publics.
Parcs solaires à grande échelle
Prend en charge la conception des systèmes de protection des chaînes photovoltaïques, des boîtiers de regroupement, des stations d'onduleurs et des réseaux de distribution en courant alternatif.
Boîtiers de raccordement solaires
Ils sont généralement intégrés dans des boîtiers de regroupement CC, aux côtés de fusibles, de sectionneurs et de dispositifs de surveillance.
Armoires pour onduleurs
Utilisé du côté entrée CC et du côté sortie CA pour réduire le risque de dommages causés à l'onduleur par les surtensions.
Tableaux électriques OEM
Destiné aux fabricants d'armoires électriques, aux distributeurs, aux entreprises de services d'ingénierie et de construction (EPC) dans le domaine solaire, ainsi qu'aux fabricants d'équipements d'origine (OEM) proposant des ensembles de protection.
Liste de vérification des achats
Informations à rassembler avant de demander un devis pour un SPD solaire
Une description plus précise du projet permet au fournisseur de recommander plus rapidement le SPD solaire adapté et réduit le risque de choisir une tension, un type ou une configuration de pôle inadaptés.
Caractéristiques électriques
- Tension du système PV
- Nombre maximal de cordes (Voc)
- Nombre de modules par chaîne
- Côté installation CC ou CA
Données d'installation
- Boîtier de raccordement ou entrée de l'onduleur
- Longueur et tracé du câble
- Méthode de mise à la terre
- Espace dans une armoire ou sur un rail DIN
Données commerciales
- Exigences relatives au certificat cible
- Quantité et calendrier de livraison
- Besoin d'étiquettes ou d'emballages OEM
- Demande de fiche technique et de rapport d'essai
LEEYEE / CNSPD
Fournisseur de SPD solaires pour des installations photovoltaïques plus sûres
LEEYEE est un fournisseur spécialisé en protection contre les surtensions et protection basse tension, de confiance pour les applications photovoltaïques, de distribution d'énergie, de télécommunications, industrielles et OEM.
CNSPD est la plateforme de marque axée sur la protection contre les surtensions de LEEYEE, créée pour aider les acheteurs du monde entier à s'approvisionner en dispositifs de protection contre les surtensions fiables et en produits de protection basse tension connexes.
Pour les acheteurs de SPD solaires, des fiches techniques spécifiques à chaque modèle, des certificats, des photos des produits, une assistance OEM et une aide à la sélection peuvent être fournis en fonction de la gamme de produits choisie.
FAQ
FAQ sur les SPD solaires
Ces questions aident les acheteurs à mieux comprendre les critères de sélection des SPD solaires, leur emplacement d'installation, leur tension nominale, les certificats de conformité et les exigences courantes en matière de protection des installations photovoltaïques.
Que signifie SPD solaire ?
Le SPD solaire signifie dispositif de protection contre les surtensions solaires. Il est installé dans les systèmes photovoltaïques pour limiter les surtensions transitoires et décharger le courant de surtension avant qu'il n'endommage l'équipement photovoltaïque.
Quel est un parasurtenseur DC pour les panneaux solaires photovoltaïques ?
Un parafoudre CC pour l'énergie solaire est un DIS installé du côté CC du système, comme dans la boîte de combinaison, la boîte de protection CC, ou près de l'entrée CC de l'onduleur.
Quel modèle SPD solaire devrais-je choisir pour les systèmes PV de 1500V ?
Pour les systèmes PV de 1500V, un SPD DC de 1500V tel que le LY1-C40PV/3(S) 1500V(D4) peut être considéré lorsque sa tension nominale, sa configuration de pôles, sa capacité d'impact et son champ de certification correspondent à la conception du projet.
Quel modèle de SPD solaire devrais-je choisir pour des systèmes photovoltaïques de 1000V ?
Pour des chaînes photovoltaïques (PV) de 1000V CC et des boîtiers de combinaison, le LY1-C40PV/2(S) 1000V est une option de SPD CC de type 1+2 avec 20kA In, 40kA Imax et 6,25kA Iimp.
Quel SPD est utilisé du côté AC d'un onduleur solaire ?
Pour la sortie d'un climatiseur inverter ou les tableaux de distribution AC, un SPD AC tel que le LY1-C40/4(S) peut être utilisé lorsque la tension AC sélectionnée et la configuration des pôles correspondent à la conception du système.
Les panneaux solaires ont-ils besoin de SPD ?
Les panneaux solaires et les systèmes photovoltaïques sont souvent installés à l'extérieur avec de longs trajets de câbles CC, il est donc fortement recommandé d'utiliser un parafoudre, en particulier dans les zones avec des activités orageuses ou des conditions de réseau instables.
Où le SPD doit-il être installé dans un système photovoltaïque?
Le DC SPD est généralement installé entre le panneau photovoltaïque et l'onduleur, par exemple à l'intérieur de la boîte de combinaison ou près de l'entrée DC de l'onduleur. Le AC SPD est généralement installé après l'onduleur du côté de la sortie AC.
Quelle est la différence entre un SPD solaire DC et un SPD solaire AC ?
Le SPD solaire DC est conçu pour les circuits photovoltaïques DC tels que les systèmes DC de 600V, 1000V ou 1500V. Le SPD solaire AC est utilisé après l'onduleur pour les circuits de distribution basse tension AC.
Le SPD AC peut-il être utilisé du côté DC d'un système photovoltaïque ?
Les parafoudres AC et DC sont conçus pour différentes caractéristiques de circuit. Un circuit PV DC doit utiliser un parafoudre DC classé PV avec un Ucpv approprié et une référence standard.
Comment choisir un SPD solaire ?
Choisissez un SPD solaire en fonction de la tension du système, de la tension de circuit ouvert maximale (Voc) de la chaîne, du côté d'installation CC ou CA, du type de SPD, de la capacité de décharge, de la configuration de câblage, de la méthode de mise à la terre, de l'exposition aux éclairs du projet et des exigences de certification.
Quel voltage de SPD solaire devrais-je utiliser ?
Le SPD DC doit être sélectionné en fonction de la tension de circuit ouvert maximale calculée du duo PV à la température de conception minimale. La Voc des modules, le nombre de modules par chaîne et l'augmentation de la tension à basse température doivent être pris en compte avant de sélectionner un Ucpv approprié.
Le type 2 SPD est-il suffisant pour le solaire PV ?
Le parafoudre PV de type 2 est couramment utilisé là où la protection est principalement nécessaire contre les surtensions induites et de commutation. Le parafoudre PV de type 1+2 devrait être envisagé lorsque des courants de foudre partiels peuvent entrer dans le système électrique, par exemple dans les installations affectées par un système de protection contre la foudre externe ou dans des projets identifiés par une évaluation des risques.
Ces modèles de SPD solaires ont-ils le support TUV et CB ?
Oui. Un soutien en documentation TUV et CB est disponible pour les modèles de SPD solaires évoqués sur cette page. Pour les appels d'offres formels ou le dépôt de projet, veuillez confirmer la portée du certificat par rapport au modèle exact sélectionné.
Quelles informations devrais-je fournir pour la sélection des SPD solaires ?
Vous pouvez fournir la tension du système PV, la tension de circuit ouvert maximale de la chaîne, le type d’onduleur, l’installation côté DC ou AC, la méthode de mise à la terre, le nombre de chaînes, le type de cabinet, l’emplacement du projet, le niveau de risque d’éclairage et l’exigence de certification cible.
