SPD solar para protección contra sobretensiones fotovoltaicas
Un SPD solar es un dispositivo de protección contra sobretensiones utilizado en sistemas fotovoltaicos para proteger paneles solares, cajas combinadoras, inversores y equipos de distribución de CA contra sobretensiones inducidas por rayos y sobrevoltajes transitorios.

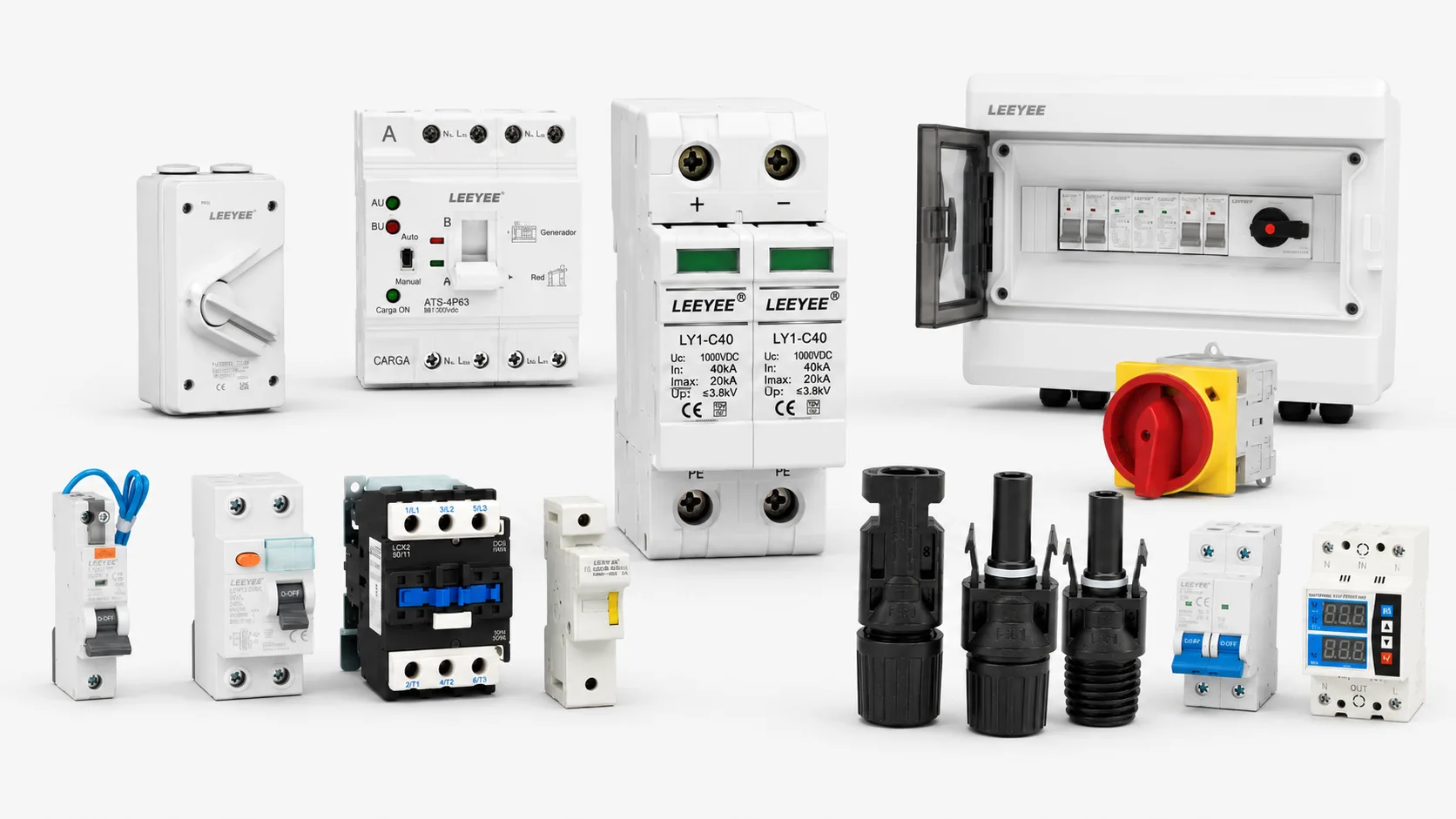

LEEYEE suministra dispositivos de protección contra sobretensiones de DC y CA para sistemas fotovoltaicos en techos, comerciales y a gran escala. Elija entre SPDs solares de 600V, 1000V y 1500V de DC, SPDs PV Tipo 2 y Tipo 1+2, y SPDs de CA para salidas de inversores y tableros de distribución.
Respuesta Rápida para Compradores
Para la mayoría de los sistemas fotovoltaicos solares, la protección contra sobretensiones debe considerarse en ambos lados del inversor.
Un SPD solar de DC protege cadenas de PV, cajas combinadoras y entradas de DC del inversor. Un SPD solar de CA protege la salida de CA del inversor, el tablero de distribución y el panel de baja tensión aguas abajo.
Resumen de respuesta
Protector contra sobretensiones de CC para sistemas solares fotovoltaicos
En aplicaciones solares, un protector contra sobretensiones de CC es un dispositivo de protección contra sobretensiones, clasificado para fotovoltaica, instalado en el lado de corriente continua del sistema. Limita la sobretensión transitoria y desvía la corriente de sobretensión antes de que alcance el inversor u otro equipo sensible.
¿Qué debería elegir un comprador de energía solar?
Elija el SPD primero por el lado de instalación, luego confirme el voltaje, tipo de SPD, corriente de descarga, configuración de polos, requerimiento de certificación y norma aplicable.
Regla clave de selección
No seleccione un SPD solar de CC solo por el voltaje nominal del sistema fotovoltaico. Se debe verificar el voltaje en circuito abierto máximo de la cadena fotovoltaica a la temperatura de diseño mínima antes de seleccionar Ucpv.
Por ejemplo, un sistema fotovoltaico de 1000V CC no significa automáticamente que cada SPD de 1000V CC sea adecuado. Se deben revisar el Voc del módulo, los módulos por cadena, el aumento de voltaje a baja temperatura, el método de conexión a tierra y los requisitos eléctricos locales.
Opciones de producto reales
Modelos de SPD solar para protección de 600V, 1000V, 1500V en CC y CA
Estos modelos ofrecen a los compradores un punto de partida práctico para la selección de protección contra sobretensiones fotovoltaicas. La selección final aún debe confirmarse de acuerdo con el voltaje de la cadena fotovoltaica, el método de cableado, el sistema de conexión a tierra, la exposición a rayos y el requerimiento de certificación del proyecto.
LY1-C40PV/3(S) 1500V(D4)
SPD de CC de alta tensión para arreglos fotovoltaicos a escala de utilidad, cajas combinadoras, entradas de CC de inversores y paneles de distribución de CC.
LY1-C40PV/2(S) 1000V
SPD de CC Tipo 1+2 de dos polos enchufable para cadenas fotovoltaicas de 1000V, cajas combinadoras, entradas de CC de inversores y gabinetes de CC.
LY1-C40PV/2(S) 600V
Dispositivo de Protección contra Sobretensiones (SPD) de Tipo 2 de dos polos para sistemas PV de 600V, solar residencial, PV comercial, paneles de DC y circuitos de DC para almacenamiento de energía.
LY1-C40/4(S) SPD de CA
Dispositivo de protección contra sobretensiones de Tipo 2 para salida de CA de inversores, cuadros de distribución de CA, paneles de baja tensión y protección del lado de CA solar.
*La ficha del producto de 600V muestra Iimp de acuerdo con la información de producto actual confirmada. Para la presentación formal del proyecto, por favor, alinee la cotización final y el alcance del certificado con el modelo seleccionado exacto.
Definición
¿Qué es un SPD Solar?
Un SPD solar, también llamado dispositivo de protección contra sobretensiones PV, protector de sobretensiones solar o protector de sobretensiones de DC para PV solar, se utiliza para reducir el riesgo de daños en el equipo causados por rayos, operaciones de conmutación y sobrevoltajes transitorios en sistemas de energía fotovoltaica.
Por qué es Importante
Por qué los sistemas PV solares necesitan protección contra sobretensiones
Los sistemas PV solares suelen instalarse al aire libre, con rutas de cable largas y electrónica de inversores sensibles. La protección contra sobretensiones es importante porque un evento de sobretensión puede dañar el inversor, interrumpir la generación de energía y aumentar el costo de mantenimiento.
Exposición al aire libre
Los módulos fotovoltaicos, los cables de corriente continua y las cajas de combinación están expuestos a riesgos de sobretensiones relacionadas con rayos al aire libre.
Cables largos
Rutas largas de cables de corriente continua pueden captar voltaje de sobretensión inducido, especialmente en sistemas fotovoltaicos montados en techos y en el suelo.
Protección del inversor
Los inversores contienen electrónica sensible. El daño por sobretensión puede causar tiempo de inactividad, costos de reemplazo y pérdida de generación.
Continuidad del sistema
La correcta selección de dispositivos de protección contra sobretensiones (SPD) ayuda a reducir fallas inesperadas en cadenas fotovoltaicas, cajas de corriente continua, armarios de inversores y paneles de corriente alterna.
Posición de instalación
¿Dónde se instala el SPD en un sistema fotovoltaico?
La protección contra sobretensiones solar generalmente se dispone en ambos lados, el de corriente continua y el de corriente alterna. Los SPD de corriente continua protegen la matriz fotovoltaica y la entrada del inversor. Los SPD de corriente alterna protegen la salida del inversor y el sistema de distribución aguas abajo.
Cuando un SPD de CC puede ser suficiente
Se puede considerar un único SPD de CC cerca de la entrada de CC del inversor cuando el sistema fotovoltaico está cerca del inversor, la longitud del cable es corta y la evaluación de riesgos del proyecto no requiere protección adicional en el lado del sistema fotovoltaico.
Cuando ambos extremos del cable pueden necesitar protección
Si la distancia entre el sistema fotovoltaico o la caja combinadora y el inversor es larga, puede ser necesario considerar la protección contra sobretensiones en ambos extremos de la ruta del cable de CC de acuerdo con el diseño del sistema y los requisitos locales.
Lado de CC vs Lado de CA
SPD de CA vs SPD de CC solar
Los SPDs de CC y CA no son intercambiables. El comportamiento de arco, las características del circuito, la clasificación de voltaje y las normas de ensayo aplicables son diferentes.
SPD Solar de DC
El SPD solar de CC está diseñado para circuitos fotovoltaicos de CC y se utiliza comúnmente en sistemas fotovoltaicos de 600V, 1000V o 1500V de CC.
- Caja combinadora de cadena fotovoltaica
- Caja de distribución CC
- Lado de entrada de DC del inversor
- Circuitos fotovoltaicos de CC
- Referencia IEC/EN 61643-31
SPD Solar de CA
El SPD de corriente alterna se instala después del inversor para proteger los circuitos de energía de baja tensión de corriente alterna y el equipo de distribución.
- Salida de CA del inversor
- Armario de distribución de CA
- Panel principal de baja tensión
- Sistemas fotovoltaicos conectados a la red
- Referencia IEC/EN 61643-11
Selección de tipo
Tipo 2 vs Tipo 1+2 SPD solar
El tipo de SPD debe seleccionarse de acuerdo con la exposición a rayos, protección externa contra rayos, ruta del cable, sistema de puesta a tierra y evaluación de riesgos del proyecto.
| Condiciones del proyecto fotovoltaico | Dirección común del SPD | Notas del comprador |
|---|---|---|
| Sistema fotovoltaico estándar en azotea o comercial sin exposición directa a descargas de rayos. | SPD PV de Tipo 2 | Comúnmente utilizado para sobretensiones inducidas por rayos y sobrevoltajes de conmutación. |
| Sistema fotovoltaico afectado por un sistema de protección externa contra rayos. | SPD PV de Tipo 1+2 | Considerar dónde puede entrar parte de la corriente de rayos en el sistema eléctrico fotovoltaico. |
| Granja solar a escala de utilidad o área de alta exposición a rayos. | Coordinación específica del proyecto para tipo 1+2 y tipo 2. | La selección debe seguir el diseño de protección completo, incluyendo DC, CA, puesta a tierra y disposición del cable. |
| Larga ruta de cable DC entre el arreglo fotovoltaico y el inversor. | La protección SPD puede ser requerida en ambos extremos del cable | Confirme de acuerdo con la longitud del cable, la exposición de la ruta y las normas eléctricas locales. |
Guía de selección
Cómo elegir un SPD solar
Elija un SPD solar según el lado de instalación, el voltaje del sistema fotovoltaico, el tipo de SPD, la capacidad de descarga, el método de conexión, la exposición al rayo del proyecto y el requisito de certificado.
| Punto de selección. | Qué verificar | Dirección recomendada | Por qué es Importante |
|---|---|---|---|
| Lado de instalación | Lado DC o lado AC | Use SPD DC antes del inversor; use SPD AC después del inversor | Los circuitos DC y AC requieren diferentes diseños de SPD |
| Voltaje del sistema PV | Voltaje de circuito abierto máximo calculado de la cadena PV a la temperatura mínima de diseño | Seleccione un SPD con un Ucpv adecuado por encima del voltaje máximo de cadena calculado | Voc del módulo, módulos por cadena y aumento de voltaje a baja temperatura deben ser considerados |
| Tipo de SPD | Exposición a rayos, protección externa contra rayos y evaluación de riesgos | Tipo 2 para sobretensiones inducidas y de conmutación; Tipo 1+2 donde puede entrar corriente parcial de rayo | La clase de SPD requerida depende de la exposición real a corrientes de rayo de la instalación |
| Capacidad de descarga | En, Imax, o clasificación Iimp | Seleccione según el diseño de protección del proyecto | Mayor riesgo de sobretensiones puede requerir mayor capacidad de descarga |
| Cableado / Polos | Estructura de cableado PV y método de puesta a tierra | Configuración de 2P, 3P, 4P o específica del proyecto | La configuración correcta de polos soporta la descarga de sobretensiones de forma segura |
| Método de instalación | Montaje en armario, caja combinadora o riel DIN | SPD enchufable de riel DIN de 35 mm se utiliza comúnmente | El fácil reemplazo y mantenimiento reducen el tiempo de inactividad |
| Requisito de certificado | TUV, CB, CE, informe de prueba o documentos de archivo del proyecto | Confirmar el alcance del modelo antes de la presentación formal | Los certificados deben coincidir con el modelo exacto y los requisitos del proyecto |
| Referencia estándar | Lado DC PV o lado de potencia AC | IEC/EN 61643-31 para SPD DC PV; IEC/EN 61643-11 para SPD AC | Las normas ayudan a definir los requisitos de prueba y rendimiento |
La selección final de SPD debe confirmarse de acuerdo con el diseño real de PV, sistema de puesta a tierra, longitud de cable, nivel de riesgo de rayos y requisitos eléctricos locales.
Comparación de Modelos
Comparación de Parámetros de SPD Solar
Esta tabla ayuda a los compradores a comparar las opciones comunes de SPD solar LEEYEE por voltaje, tipo, clasificación de descarga, lado de instalación y aplicación.
| Modelo | Lado de instalación | Tipo | Tensión | Postes | In / Imax | Iimp | Aplicación |
|---|---|---|---|---|---|---|---|
| LY1-C40PV/3(S) 1500V(D4) | Lado DC PV | Clase I+II / Tipo 1+2 | 1500V CC | 3P | 20kA / 40kA | 6,25 kA | PV de escala de utilidad, caja combinadora, entrada DC del inversor |
| LY1-C40PV/2(S) 1000V | Lado DC PV | Clase I+II / Tipo 1+2 | 1000V CC | 2P | 20kA / 40kA | 6,25 kA | Cadenas PV, cajas combinadoras, entradas DC del inversor |
| LY1-C40PV/2(S) 600V | Lado DC PV | Clase II / Tipo 2 | 600V CC | 2P | 20kA / 40kA | 6.25kA* | PV residencial, PV comercial, paneles DC, circuitos DC de ESS |
| LY1-C40/4(S) | Lado AC Solar | SPD de CA tipo 2 | 75V / 150V / 275V / 320V / 385V / 440V AC | 1P / 2P / 3P / 4P | 20kA / 40kA | Selección de SPD AC específica del proyecto | Salida AC del inversor, tablero de distribución AC, panel de baja tensión |
*Para el SPD DC Tipo 2 de 600V, Iimp se muestra de acuerdo con la información de producto disponible confirmada. Para archivado de certificados o licitaciones formales, confirme el alcance final del modelo y el informe de prueba antes de la presentación.
Certificados y Documentos
Verificación y Soporte de Descarga de SPD Solar
Para compras profesionales, se debe verificar el modelo del producto, la hoja de parámetros, el ámbito del certificado y el informe de prueba juntos. LEEYEE puede proporcionar soporte documental para la serie de SPD PV y SPD AC seleccionadas.
Selección de producto o diseño de sistema
¿Necesita un SPD solar o una solución completa de protección PV?
Elija un producto SPD solar cuando ya conozca el lado de instalación requerido, el voltaje del sistema, el tipo de SPD y la configuración del cableado. Se recomienda una solución completa de protección contra sobretensiones PV cuando aún es necesario evaluar la arquitectura del sistema.
Elija un producto SPD solar
Utilice esta página cuando la tarea principal sea comparar modelos de SPD de CC o CA, calificaciones de voltaje, parámetros de descarga, configuraciones de polos, fotos del producto y posiciones comunes de instalación.
- El lado de CC o CA ya se conoce
- El voltaje del sistema y el cableado están confirmados
- El tipo de SPD requerido ya está definido
- Se necesita un modelo de producto, certificado o cotización
Elija una solución completa de protección PV
Utilice una solución a nivel de sistema cuando aún necesite determinar cómo deben protegerse conjuntamente el lado de CC, el lado de CA, las rutas de cables, el sistema de protección contra rayos y las líneas de comunicación.
- Tipo 2 o Tipo 1+2 aún no se determina
- Las posiciones de instalación de SPD deben ser planificadas
- Rutas de cable largas pueden necesitar protección en ambos extremos
- Las líneas RS485, Ethernet o de monitoreo pueden necesitar protección
Aplicaciones
Aplicaciones de SPD solar
Los productos de SPD solar LEEYEE son adecuados para diferentes aplicaciones de protección PV, desde pequeños sistemas en techos hasta proyectos comerciales y a escala de servicios públicos.
Solar residencial en techos
Protege la entrada/salida del inversor y las rutas de cable PV en techos de voltajes transitorios.
Sistemas PV comerciales
Adecuado para techos de fábricas, edificios comerciales, escuelas, hospitales e instalaciones públicas.
Granjas Solares de Escala de Utilidad
Soporta el diseño de protección de cadena PV, caja combinadora, estación de inversores y distribución de AC.
Solar Combiner Boxes
Commonly integrated into DC combiner boxes together with fuses, isolators, and monitoring devices.
Inverter Cabinets
Used on DC input and AC output sides to reduce surge-related inverter damage risk.
OEM Electrical Panels
Available for cabinet builders, distributors, solar EPC companies, and OEM protection assemblies.
Lista de verificación de adquisiciones.
Information to Prepare Before Asking for a Solar SPD Quote
A clearer project description helps the supplier recommend the correct solar SPD faster and reduces the risk of choosing the wrong voltage, type, or pole configuration.
Electrical Data
- Voltaje del sistema PV
- Maximum string Voc
- Modules per string
- DC or AC installation side
Installation Data
- Combiner box or inverter input
- Longitud y ruta del cable
- Método de conexión a tierra
- Cabinet or DIN rail space
Business Data
- Target certificate requirement
- Quantity and delivery plan
- OEM label or packaging need
- Datasheet and test report request
LEEYEE / CNSPD
Solar SPD Supplier for Safer PV Electrical Systems
LEEYEE es un proveedor especializado en protección contra sobretensiones y protección de baja tensión, confiable para aplicaciones de energía solar, distribución de energía, telecomunicaciones, industrial y OEM.
CNSPD es la plataforma de marca centrada en la protección contra sobretensiones de LEEYEE, creada para ayudar a los compradores globales a adquirir SPD confiables y productos relacionados de protección de bajo voltaje.
For solar SPD buyers, model-specific datasheets, certificate documents, product photos, OEM support, and selection assistance can be provided according to the selected product series.
PREGUNTAS FRECUENTES
Solar SPD FAQ
These questions help buyers understand solar SPD selection, installation position, voltage rating, certificate support, and common protection requirements for PV systems.
¿Qué significa SPD solar?
SPD solar significa dispositivo de protección contra sobretensiones solares. Se instala en sistemas fotovoltaicos para limitar el sobrevoltaje transitorio y descargar la corriente de sobretensión antes de que dañe el equipo fotovoltaico.
¿Qué es un protector contra sobretensiones DC para energía solar fotovoltaica?
Un protector contra sobretensiones de corriente continua para energía solar fotovoltaica es un SPD clasificado para fotovoltaica instalado en el lado de corriente continua del sistema, como en la caja combinadora, la caja de protección de corriente continua, o cerca de la entrada de corriente continua del inversor.
¿Qué modelo de SPD solar debo elegir para sistemas FV de 1500V?
Para sistemas fotovoltaicos de 1500V, se puede considerar un SPD de CC de 1500V como el LY1-C40PV/3(S) 1500V(D4) cuando su clasificación de voltaje, configuración de polos, clasificación de sobretensión y alcance del certificado coincidan con el diseño del proyecto.
¿Qué modelo de SPD solar debo elegir para sistemas fotovoltaicos de 1000V?
Para cadenas de PV de 1000V CC y cajas combinadoras, LY1-C40PV/2(S) 1000V es una opción de SPD de CC Tipo 1+2 con 20kA In, 40kA Imax y 6.25kA Iimp.
¿Qué SPD se utiliza en el lado de CA de un inversor solar?
Para la salida de un aire acondicionado inverter o tableros de distribución de CA, se puede utilizar un SPD de CA como el LY1-C40/4(S) cuando el voltaje de CA seleccionado y la configuración de polos coincidan con el diseño del sistema.
¿Los paneles solares necesitan SPD?
Los paneles solares y los sistemas fotovoltaicos a menudo se instalan al aire libre con largas rutas de cable DC, por lo que se recomienda encarecidamente el SPD, especialmente en áreas con actividad eléctrica o condiciones inestables de la red.
¿Dónde debería instalarse el SPD en un sistema de energía solar fotovoltaica?
El SPD de CC generalmente se instala entre el arreglo fotovoltaico y el inversor, como dentro de la caja de combinación o cerca de la entrada de CC del inversor. El SPD de CA generalmente se instala después del inversor en el lado de salida de CA.
¿Cuál es la diferencia entre SPD solar de DC y SPD solar de AC?
El SPD solar de CC está diseñado para circuitos fotovoltaicos de CC como sistemas de 600V, 1000V o 1500V. El SPD solar de CA se utiliza después del inversor para circuitos de distribución de bajo voltaje de CA.
¿Se puede utilizar SPD de CA en el lado de CC de un sistema de energía solar fotovoltaica?
No. AC SPD y DC SPD están diseñados para diferentes características del circuito. Un circuito PV DC debe utilizar un SPD DC con clasificación PV y un Ucpv adecuado junto con una referencia estándar.
¿Cómo elijo un SPD solar?
Elija un SPD solar de acuerdo con el voltaje del sistema, el Voc máximo de la cadena, el lado de instalación de CC o CA, el tipo de SPD, la clasificación de corriente de descarga, la configuración del cableado, el método de puesta a tierra, la exposición del proyecto a rayos y el requisito de certificado.
¿Qué voltaje de SPD solar debo usar?
El SPD de CC debe seleccionarse de acuerdo con la tensión de circuito abierto máxima calculada del string PV a la temperatura de diseño mínima. Se deben tener en cuenta el Voc del módulo, los módulos por string y el aumento de voltaje a baja temperatura antes de seleccionar un Ucpv adecuado.
¿Es suficiente el SPD Tipo 2 para la energía solar fotovoltaica?
El SPD PV de tipo 2 se utiliza comúnmente donde se requiere protección principalmente contra sobretensiones inducidas y de conmutación. Se debe considerar el SPD PV de tipo 1+2 donde puede ingresar corriente parcial de rayo al sistema eléctrico, como en instalaciones afectadas por un sistema de protección contra rayos externo o proyectos identificados mediante evaluación de riesgos.
¿Estos modelos de SPD solares tienen soporte TUV y CB?
Sí. El soporte de documentos TUV y CB está disponible para los modelos de SPD solar discutidos en esta página. Para licitaciones formales o presentación de proyectos, confirme el alcance del certificado con respecto al modelo exacto seleccionado.
¿Qué información debo proporcionar para la selección de SPD solar?
Puede proporcionar el voltaje del sistema PV, el Voc máximo de la cadena, el tipo de inversor, la instalación del lado DC o AC, el método de aterrizaje, el número de cadenas, el tipo de gabinete, la ubicación del proyecto, el nivel de riesgo de lightning y el requisito de certificación objetivo.
