SPD solare per la protezione da sovratensioni fotovoltaiche
Un SPD solare è un dispositivo di protezione da sovratensioni utilizzato nei sistemi fotovoltaici per proteggere i pannelli fotovoltaici, le scatole di combinazione, gli inverter e le apparecchiature di distribuzione in corrente alternata da sovratensioni indotte da fulmini e sovratensioni transitorie.
LEEYEE fornisce dispositivi di protezione da sovratensioni in corrente continua e alternata per sistemi fotovoltaici su tetti, commerciali e su scala di utilità. Scegli tra SPD solari in DC da 600V, 1000V e 1500V, SPD fotovoltaici di tipo 2 e di tipo 1+2, e SPD in AC per uscita inverter e quadri di distribuzione.
Risposta rapida per gli acquirenti
Per la maggior parte dei sistemi fotovoltaici solari, la protezione da sovratensioni dovrebbe essere considerata su entrambi i lati dell'inverter.
Un SPD solare in DC protegge le stringhe fotovoltaiche, le scatole di combinazione e gli ingressi DC dell'inverter. Un SPD solare in AC protegge l'uscita AC dell'inverter, il quadro di distribuzione e il pannello a bassa tensione a valle.
Panoramica della Risposta
Protezione da sovratensioni DC per Sistemi Fotovoltaici
Nelle applicazioni solari, un dispositivo di protezione da sovratensioni DC è un dispositivo di protezione contro le sovratensioni con certificazione PV installato sul lato in corrente continua del sistema. Limita l'overvoltaggio transitorio e devia la corrente di picco prima che il picco raggiunga l'inverter o altre apparecchiature sensibili.
Cosa dovrebbe scegliere un acquirente di pannelli solari?
Scegliere prima l'SPD in base al lato di installazione, quindi confermare tensione, tipo di SPD, corrente di scarica, configurazione dei poli, requisiti di certificazione e norma applicabile.
Regola chiave di selezione
Non selezionare un SPD solare DC solo in base alla tensione nominale del sistema PV. La massima tensione a circuito aperto della stringa PV alla temperatura di progetto minima dovrebbe essere verificata prima di selezionare Ucpv.
Ad esempio, un sistema PV DC da 1000V non significa automaticamente che ogni SPD DC da 1000V sia idoneo. Voc del modulo, moduli per stringa, aumento di tensione a bassa temperatura, metodo di messa a terra e requisiti elettrici locali dovrebbero essere esaminati.
Opzioni di Prodotto Reale
Modelli SPD Solari per Protezione da 600V, 1000V, 1500V DC e AC
Questi modelli offrono agli acquirenti un punto di partenza pratico per la selezione della protezione da sovratensioni PV. La selezione finale dovrebbe comunque essere confermata in base alla tensione della stringa PV, al metodo di cablaggio, al sistema di messa a terra, all'esposizione ai fulmini e ai requisiti del certificato di progetto.
LY1-C40PV/3(S) 1500V(D4)
SPD solare DC ad alta tensione per impianti fotovoltaici su scala di utilità, quadri di accoppiamento, ingressi DC degli inverter e pannelli di distribuzione DC.
LY1-C40PV/2(S) 1000V
SPD DC pluggabile a due poli Tipo 1+2 per stringhe PV a 1000V, quadri di accoppiamento, ingressi DC degli inverter e armadi DC.
LY1-C40PV/2(S) 600V
Sistemi SPD DC a due poli di Tipo 2 per sistemi PV a 600V, solare residenziale, PV commerciale, pannelli DC e circuiti DC di accumulo energetico.
LY1-C40/4(S) SPD AC
Dispositivo di protezione da sovratensioni AC di Tipo 2 per l'uscita AC dell'inverter, quadri di distribuzione AC, pannelli a bassa tensione e protezione sul lato AC solare.
*La scheda prodotto da 600V mostra Iimp secondo le informazioni di prodotto confermate attualmente. Per la presentazione formale del progetto, si prega di abbinare l'ultima quotazione e l'ambito del certificato con il modello esatto selezionato.
Definizione
Che Cos'è un SPD Solare?
Un SPD solare, noto anche come dispositivo di protezione contro le sovratensioni PV, protettore di sovratensione solare, o protettore di sovratensione DC per il PV solare, viene utilizzato per ridurre il rischio di danni agli apparecchi causati da fulmini, operazioni di commutazione e sovratensioni transitorie nei sistemi di energia fotovoltaica.
Perché è importante
Perché i Sistemi PV Solari Necessitano di Protezione da Sovratensioni
I sistemi PV solari sono solitamente installati all'aperto, con percorsi di cavi lunghi e elettronica dell'inverter sensibile. La protezione da sovratensioni è importante perché un evento di sovratensione può danneggiare l'inverter, interrompere la generazione di energia e aumentare i costi di manutenzione.
Esposizione all'Aperto
I moduli PV, i cavi DC e le scatole di combinazione sono esposti ai rischi di sovratensioni legati ai fulmini all'aperto.
Cavi Lunghi
Percorsi lunghi di cavi DC possono raccogliere tensione di impulso indotta, specialmente nei sistemi fotovoltaici montati su tetti e a terra.
Protezione dell'inverter
Gli inverter contengono elettronica sensibile. I danni da sovratensione possono causare inattività, costi di sostituzione e perdita di generazione.
Continuità del sistema
La corretta selezione degli SPD aiuta a ridurre i guasti imprevisti in stringhe fotovoltaiche, scatole DC, armadi inverter e pannelli AC.
Posizione di installazione
Dove è installato l'SPD in un sistema fotovoltaico?
La protezione da sovratensioni solari è solitamente disposta sia sul lato DC che sul lato AC. Gli SPD DC proteggono l'array fotovoltaico e l'ingresso dell'inverter. Gli SPD AC proteggono l'uscita dell'inverter e il sistema di distribuzione a valle.
Quando un singolo SPD DC può essere sufficiente
Un singolo SPD DC vicino all'ingresso DC dell'inverter può essere considerato quando l'array fotovoltaico è vicino all'inverter, la lunghezza dei cavi è breve e la valutazione del rischio del progetto non richiede protezione aggiuntiva sul lato dell'array fotovoltaico.
Quando entrambi i lati del cavo potrebbero necessitare di protezione
Se la distanza tra il gruppo di moduli fotovoltaici o la scatola combinatrice e l'inverter è lunga, potrebbe essere necessario considerare la protezione da sovratensioni ad entrambe le estremità del percorso del cavo CC in base al progetto del sistema e ai requisiti locali.
Lato CC vs Lato CA
SPD solare CC vs SPD solare CA
Gli SPD CC e CA non sono intercambiabili. Il comportamento dell'arco, le caratteristiche del circuito, la classificazione della tensione e le norme di prova applicabili sono diversi.
SPD Solare in DC
Lo SPD solare CC è progettato per circuiti DC fotovoltaici ed è comunemente utilizzato in sistemi PV CC da 600V, 1000V o 1500V.
- Scatola combinatrice di stringa PV
- Scatola di distribuzione DC
- Lato di ingresso CC dell'inverter
- Circuiti DC fotovoltaici
- Riferimento IEC/EN 61643-31
SPD Solare in AC
L'SPD solare CA è installato dopo l'inverter per proteggere i circuiti di potenza a bassa tensione CA e le apparecchiature di distribuzione.
- Uscita AC dell'inverter
- Armadio di distribuzione AC
- Quadro principale di bassa tensione
- Sistemi FV collegati alla rete
- Riferimento IEC/EN 61643-11
Selezione del tipo
SPD solare di tipo 2 vs tipo 1+2
Il tipo di SPD deve essere selezionato in base all'esposizione ai fulmini, alla protezione esterna contro i fulmini, al percorso dei cavi, al sistema di messa a terra e alla valutazione del rischio del progetto.
| Condizione del progetto FV | Direzione comune dello SPD | Note dell'acquirente |
|---|---|---|
| Sistema fotovoltaico su tetto standard o sistema fotovoltaico commerciale senza esposizione diretta alla corrente di fulmine | Tipo 2 PV SPD | Comunemente utilizzato per sovratensioni da fulmine indotte e sovratensioni di manovra. |
| Sistema fotovoltaico influenzato da un sistema esterno di protezione contro i fulmini | Tipo 1+2 SPD PV | Considerare dove una corrente parziale di fulmine può entrare nel sistema elettrico fotovoltaico. |
| Impianto solare su scala utility o area ad alta esposizione ai fulmini | Coordinamento di Tipo 1+2 e Tipo 2 specifico del progetto | La selezione deve seguire il progetto di protezione completo, inclusi DC, AC, messa a terra e disposizione dei cavi. |
| Lungo percorso del cavo DC tra il campo fotovoltaico e l'inverter | Potrebbe essere necessaria la protezione SPD a entrambe le estremità del cavo | Confermare in base alla lunghezza del cavo, all'esposizione del percorso e alle norme elettriche locali. |
Guida alla selezione
Come scegliere un SPD per il solare
Scegliere un SPD per il solare in base al lato di installazione, alla tensione del sistema fotovoltaico, al tipo di SPD, alla capacità di scarica, al metodo di cablaggio, all'esposizione ai fulmini del progetto e ai requisiti di certificazione.
| Punto di selezione | Cosa controllare | Direzione consigliata | Perché è importante |
|---|---|---|---|
| Lato di installazione | Lato DC o lato AC | Utilizzare un SPD DC prima dell'inverter; utilizzare un SPD AC dopo l'inverter | I circuiti DC e AC richiedono progettazioni SPD diverse |
| Tensione del sistema PV | Massima tensione a circuito aperto della stringa fotovoltaica calcolata alla temperatura minima di progetto | Selezionare un SPD con un Ucpv adeguato, superiore alla massima tensione della stringa calcolata | Si devono considerare la Voc del modulo, i moduli per stringa e l'aumento di tensione a bassa temperatura |
| Tipo SPD | Esposizione ai fulmini, protezione esterna contro i fulmini e valutazione del rischio | Tipo 2 per sovratensioni indotte e di commutazione; Tipo 1+2 quando può entrare una corrente parziale di fulmine | La classe SPD richiesta dipende dalla reale esposizione alla corrente di fulmine dell'impianto |
| Capacità di scarica | Classificazione In, Imax o Iimp | Selezionare in base al progetto di protezione dell'impianto | Un rischio di sovratensione più elevato può richiedere una maggiore capacità di scarica |
| Cablaggio / Poli | Struttura del cablaggio FV e metodo di messa a terra | Configurazione 2P, 3P, 4P o specifica del progetto | Una corretta configurazione dei poli favorisce una scarica sicura delle sovratensioni |
| Metodo di Installazione | Montaggio su armadio, string box o guida DIN | Viene comunemente utilizzato l'SPD innestabile su guida DIN da 35mm | La facilità di sostituzione e manutenzione riduce i tempi di inattività |
| Requisito di certificazione | TUV, CB, CE, rapporto di prova o documenti di archiviazione del progetto | Confermare l'ambito del modello prima della presentazione formale | I certificati devono corrispondere esattamente al modello e ai requisiti del progetto |
| Riferimento normativo | Lato FV in DC o lato alimentazione in AC | IEC/EN 61643-31 for PV DC SPD; IEC/EN 61643-11 for AC SPD | Gli standard aiutano a definire i requisiti di test e prestazioni |
La selezione finale dell'SPD deve essere confermata in base al design fotovoltaico effettivo, al sistema di messa a terra, alla lunghezza del cavo, al livello di rischio fulmini e ai requisiti elettrici locali.
Confronto tra modelli
Confronto dei parametri degli SPD solari
Questa tabella aiuta gli acquirenti a confrontare le opzioni comuni di SPD solari LEEYEE per tensione, tipo, capacità di scarica, lato di installazione e applicazione.
| Modello | Lato di installazione | Tipo | Tensione | Pali | In / Imax | Iimp | Applicazione |
|---|---|---|---|---|---|---|---|
| LY1-C40PV/3(S) 1500V(D4) | Lato CC FV | Classe I+II / Tipo 1+2 | 1500V CC | 3P | 20kA / 40kA | 6,25kA | Fotovoltaico su scala industriale, quadro di campo, ingresso DC dell'inverter |
| LY1-C40PV/2(S) 1000V | Lato CC FV | Classe I+II / Tipo 1+2 | 1000V DC | 2P | 20kA / 40kA | 6,25kA | Stringhe fotovoltaiche, quadri di campo, ingressi DC dell'inverter |
| LY1-C40PV/2(S) 600V | Lato CC FV | Classe II / Tipo 2 | 600V DC | 2P | 20kA / 40kA | 6.25kA* | Fotovoltaico residenziale, fotovoltaico commerciale, pannelli DC, circuiti DC per ESS |
| LY1-C40/4(S) | Lato AC solare | Tipo 2 AC SPD | 75V / 150V / 275V / 320V / 385V / 440V AC | 1P \/ 2P \/ 3P \/ 4P | 20kA / 40kA | Selezione dell'SPD AC specifico per il progetto | Uscita AC dell'inverter, quadro di distribuzione AC, pannello a bassa tensione |
*Per l'SPD DC Tipo 2 da 600V, la Iimp è visualizzata in base alle informazioni sul prodotto confermate come disponibili. Per l'archiviazione di certificati o gare d'appalto formali, confermare l'ambito finale del modello e il rapporto di prova prima della presentazione.
Certificati e documenti
Supporto per la verifica e il download degli SPD solari
Per acquisti professionali, il modello del prodotto, la scheda dei parametri, l'ambito del certificato e il rapporto di prova dovrebbero essere verificati insieme. LEEYEE può fornire supporto documentale per le serie di SPD fotovoltaici e SPD AC selezionate.
Selezione del prodotto o progettazione del sistema
Hai bisogno di un SPD solare o di una soluzione completa di protezione PV?
Scegli un prodotto SPD solare quando conosci già il lato di installazione richiesto, la tensione di sistema, il tipo di SPD e la configurazione del cablaggio. Una soluzione completa di protezione contro le sovratensioni PV è consigliata quando l'architettura del sistema deve ancora essere valutata.
Scegli un prodotto SPD solare
Usa questa pagina quando l'attività principale è confrontare modelli di SPD DC o AC, tensioni nominali, parametri di scarica, configurazioni dei poli, immagini del prodotto e posizioni di installazione comuni.
- Il lato DC o AC è già noto
- La tensione di sistema e il cablaggio sono confermati
- Il tipo di SPD richiesto è già definito
- È necessario un modello di prodotto, un certificato o un preventivo
Scegli una soluzione completa di protezione PV
Utilizza una soluzione a livello di sistema quando devi ancora determinare come il lato DC, il lato AC, i percorsi dei cavi, il sistema di protezione contro i fulmini e le linee di comunicazione debbano essere protetti congiuntamente.
- Il tipo 2 o il tipo 1+2 non sono ancora stati determinati
- Le posizioni di installazione dell'SPD devono essere pianificate
- I lunghi percorsi dei cavi potrebbero richiedere protezione su entrambe le estremità
- Le linee RS485, Ethernet o di monitoraggio potrebbero necessitare di protezione
Applicazioni
Applicazioni SPD solari
I prodotti SPD solari LEEYEE sono adatti per diverse applicazioni di protezione FV, dai piccoli impianti su tetto ai progetti commerciali e su larga scala.
Impianti solari residenziali su tetto
Protegge l'ingresso/uscita dell'inverter e i percorsi dei cavi FV sul tetto da sovratensioni transitorie.
Sistemi FV commerciali
Adatto per tetti di fabbriche, edifici commerciali, scuole, ospedali e strutture pubbliche.
Fattorie Solari di Grande Scala
Supporta il design della protezione per stringhe FV, string box, stazioni inverter e distribuzione AC.
String box solari
Comunemente integrati nei quadri di parallelo (string box) DC insieme a fusibili, sezionatori e dispositivi di monitoraggio.
Quadri inverter
Utilizzati sui lati di ingresso DC e uscita AC per ridurre il rischio di danni all'inverter causati da sovratensioni.
Pannelli Elettrici OEM
Disponibile per costruttori di quadri, distributori, aziende EPC solari e assemblatori di sistemi di protezione OEM.
Lista di controllo per gli acquisti
Informazioni da preparare prima di richiedere un preventivo per un SPD solare
Una descrizione più chiara del progetto aiuta il fornitore a consigliare l'SPD solare corretto più rapidamente e riduce il rischio di scegliere tensione, tipo o configurazione dei poli errati.
Dati elettrici
- Tensione del sistema PV
- Voc massimo della stringa
- Moduli per stringa
- Lato di installazione DC o AC
Dati di installazione
- Quadro di campo o ingresso inverter
- Lunghezza e percorso del cavo
- Metodo di messa a terra
- Spazio nell'armadio o su guida DIN
Dati aziendali
- Requisito del certificato target
- Quantità e piano di consegna
- Necessità di etichetta o imballaggio OEM
- Richiesta di schede tecniche e rapporti di prova

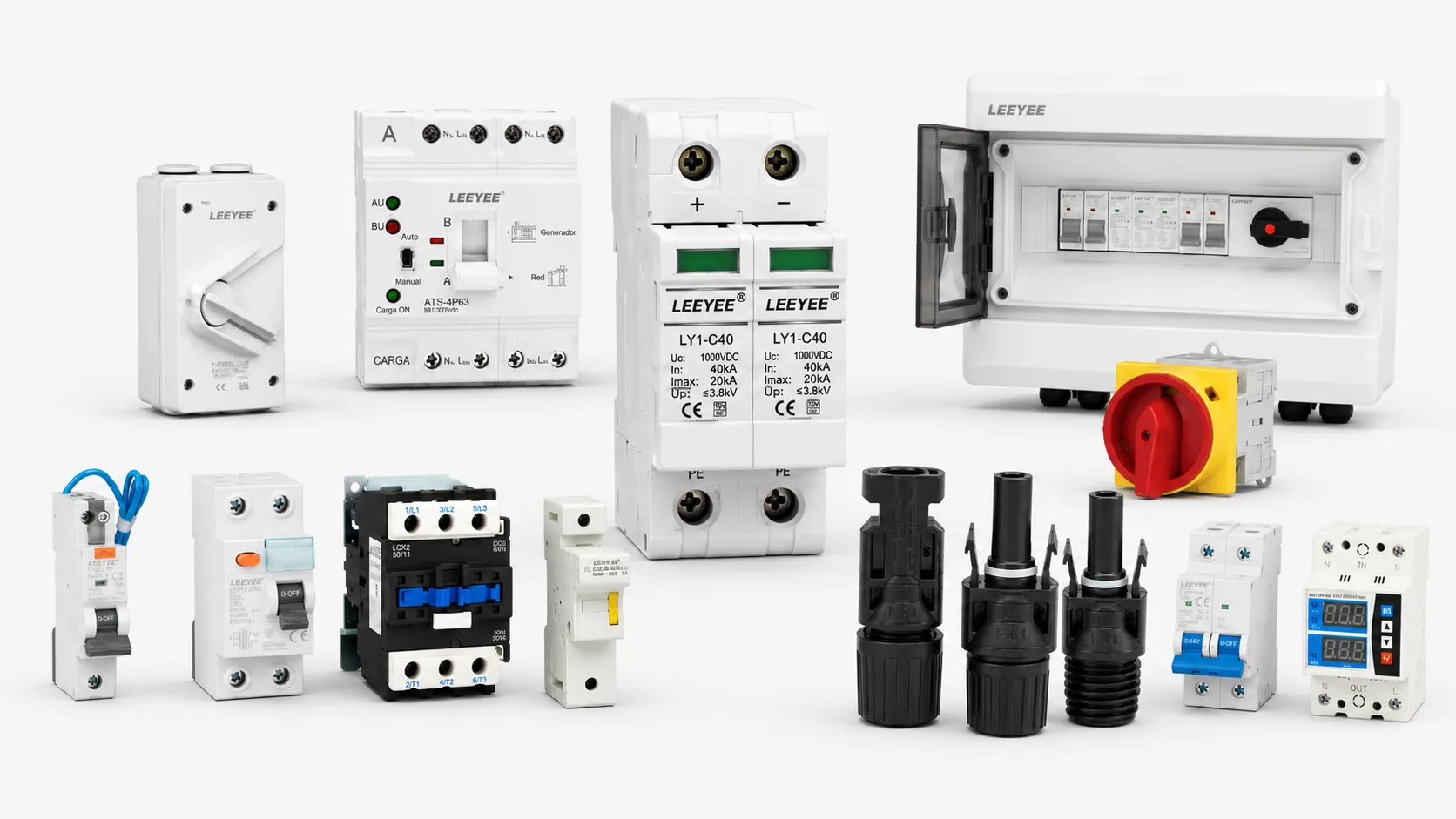

LEEYEE / CNSPD
Fornitore di SPD solari per sistemi elettrici fotovoltaici più sicuri
LEEYEE è un fornitore specializzato in protezione da sovratensioni e protezione a bassa tensione, affidabile per applicazioni fotovoltaiche, distribuzione di energia, telecomunicazioni, industriali e OEM.
CNSPD è la piattaforma di marca focalizzata sulla protezione da sovratensioni di LEEYEE, creata per aiutare gli acquirenti globali a reperire SPD affidabili e prodotti di protezione a bassa tensione correlati.
Per gli acquirenti di SPD solari, è possibile fornire schede tecniche specifiche per modello, documenti di certificazione, foto dei prodotti, supporto OEM e assistenza alla selezione in base alla serie di prodotti scelta.
FAQ
FAQ sugli SPD solari
Queste domande aiutano gli acquirenti a comprendere la selezione dell'SPD solare, la posizione di installazione, la tensione nominale, il supporto alla certificazione e i requisiti di protezione comuni per i sistemi fotovoltaici.
Cosa significa SPD solare?
Solar SPD significa dispositivo di protezione contro le sovratensioni solari. Viene installato nei sistemi fotovoltaici per limitare le sovratensioni transitorie e scaricare la corrente di sovratensione prima che danneggi l'attrezzatura fotovoltaica.
A cosa serve un proteggi sovratensione DC per il fotovoltaico?
Un fusibile di protezione DC per il fotovoltaico è un SPD con certificazione PV installato sul lato DC del sistema, ad esempio nella scatola di combinazione, nella scatola di protezione DC o vicino all'ingresso DC dell'inverter.
Quale modello di SPD solare dovrei scegliere per sistemi PV da 1500V?
Per i sistemi FV a 1500V, si può considerare un SPD DC da 1500V come il LY1-C40PV/3(S) 1500V(D4) quando la sua tensione nominale, configurazione dei poli, classe di sovratensione e ambito di certificazione corrispondono al progetto.
Quale modello di SPD solare dovrei scegliere per sistemi FV a 1000V?
Per stringhe PV a 1000V DC e scatole di accoppiamento, LY1-C40PV/2(S) 1000V è un'opzione SPD DC di Tipo 1+2 con 20kA In, 40kA Imax e 6,25kA Iimp.
Quale SPD viene utilizzato sul lato AC di un inverter solare?
Per l'uscita dell'AC del condizionatore inverter o per i quadri di distribuzione AC, può essere utilizzato un SPD AC come il LY1-C40/4(S) quando la tensione AC selezionata e la configurazione dei poli corrispondono al design del sistema.
I pannelli solari necessitano di SPD?
I pannelli solari e i sistemi fotovoltaici sono spesso installati all'aperto con lunghe vie di cavi DC, quindi è fortemente consigliato l'uso di SPD, specialmente in aree con attività di fulmini o condizioni di rete instabili.
Dove dovrebbe essere installato il SPD in un sistema fotovoltaico?
Il SPD DC è solitamente installato tra il pannello fotovoltaico e l'inverter, ad esempio all'interno della scatola di combinazione o vicino all'ingresso DC dell'inverter. Il SPD AC è solitamente installato dopo l'inverter sul lato di uscita AC.
Qual è la differenza tra SPD solare in DC e SPD solare in AC?
Il SPD solare in corrente continua è progettato per circuiti fotovoltaici in corrente continua come sistemi DC da 600V, 1000V o 1500V. L'SPD solare in corrente alternata viene utilizzato dopo l'inverter per circuiti di distribuzione a bassa tensione in corrente alternata.
Può essere utilizzato un SPD CA sul lato DC di un sistema fotovoltaico?
Le SPD AC e DC sono progettate per caratteristiche di circuito diverse. Un circuito DC PV dovrebbe utilizzare una SPD DC con una valutazione PV adeguata, Ucpv e un riferimento standard.
Come scelgo un SPD solare?
Scegli un SPD solare in base alla tensione del sistema, alla tensione a circuito aperto massima della stringa, al lato di installazione DC o AC, al tipo di SPD, alla valutazione della corrente di scarica, alla configurazione dei cablaggi, al metodo di messa a terra, all'esposizione al fulmine del progetto e ai requisiti di certificazione.
Quale SPD solare in tensione dovrei utilizzare?
Il SPD DC deve essere selezionato in base alla massima tensione a circuito aperto della stringa PV calcolata alla temperatura minima di progetto. La Voc del modulo, il numero di moduli per stringa e l'aumento della tensione a bassa temperatura devono essere considerati prima di selezionare un Ucpv adeguato.
È sufficiente il Tipo 2 SPD per il fotovoltaico?
Il SPD PV di Tipo 2 è comunemente utilizzato dove è richiesta principalmente protezione contro le sovratensioni indotte e di commutazione. Il SPD PV di Tipo 1+2 dovrebbe essere considerato dove una parte della corrente di fulmine può entrare nel sistema elettrico, come nelle installazioni influenzate da un sistema di protezione contro i fulmini esterno o nei progetti identificati da una valutazione del rischio.
Questi modelli di SPD solare hanno il supporto TUV e CB?
Sì. È disponibile supporto per la documentazione TUV e CB per i modelli di SPD solare discussi in questa pagina. Per offerte formali o archiviazione di progetti, si prega di confermare l'ambito del certificato rispetto al modello esatto selezionato.
Quali informazioni dovrei fornire per la selezione dello SPD solare?
Puoi fornire la tensione del sistema PV, la massima Voc della stringa, il tipo di inverter, l'installazione sul lato DC o AC, il metodo di messa a terra, il numero di stringhe, il tipo di armadio, la posizione del progetto, il livello di rischio di fulmini e il requisito di certificazione desiderato.
