การเลือก สวิตช์โอนย้ายอัตโนมัติสำหรับศูนย์ข้อมูล เริ่มต้นจากโครงสร้างระบบไฟฟ้า ไม่ใช่จากค่ากระแสไฟฟ้าที่กำหนดของ ATS ก่อนอื่น ให้ระบุแหล่งจ่ายไฟฟ้าปกติและแหล่งจ่ายไฟฟ้าฉุกเฉิน ตำแหน่งของ ATS ในแผนผังวงจรเดี่ยว ตำแหน่งของ UPS และระดับการหยุดจ่ายไฟฟ้าที่โหลดปลายทางสามารถรับได้ หลังจากนั้น ทีมโครงการจึงควรยืนยันจำนวนเสาไฟฟ้า ค่ากระแสไฟฟ้าที่กำหนด การประสานงานระบบป้องกัน และสัญญาณควบคุมระยะไกล.
สารบัญ
คำตอบสั้นๆ: ระบบ ATS เหมาะสำหรับศูนย์ข้อมูลหรือไม่?
ใช่ แต่ไม่ใช่ทุกวงจรในศูนย์ข้อมูลที่จำเป็นต้องใช้อุปกรณ์สลับการจ่ายไฟแบบเดียวกัน สามารถพิจารณาใช้ ATS แบบเปิดการสลับ (open-transition) ขนาดกะทัดรัด สำหรับระบบจ่ายไฟที่ได้รับการสนับสนุนจากเครื่องกำเนิดไฟฟ้า ระบบจ่ายไฟเสริม และวงจรอื่น ๆ ที่โหลดด้านปลายสามารถรับมือกับการหยุดชะงักระหว่างการสลับได้ หรือมีระบบ UPS ที่ออกแบบอย่างถูกต้องเพื่อรับประกันการจ่ายไฟต่อเนื่องตามที่ต้องการ เอกสารทางเทคนิคของ ABB สำหรับศูนย์ข้อมูลแสดงสถาปัตยกรรมที่การสลับการถ่ายโอนถูกวางไว้ก่อน UPS.[2]
ไม่ควรกำหนดให้ใช้ ATS แบบเปิดการเปลี่ยนผ่าน (open-transition) ขนาดกะทัดรัดมาตรฐานโดยอัตโนมัติสำหรับทุกโหลดที่มีความสำคัญต่อภารกิจ มาตรฐาน IEC 60947-6-1:2026 ครอบคลุมอุปกรณ์สวิตช์เปลี่ยนแหล่งจ่ายไฟฟ้า และรวมถึงอุปกรณ์สวิตช์เปลี่ยนแหล่งจ่ายแบบบายพาส/แยก (bypass/isolation transfer switch) และ ATSE ที่มีความสามารถในการเปลี่ยนแหล่งจ่ายแบบปิด (closed-transition) โดยเฉพาะ ส่วนสวิตช์เปลี่ยนแหล่งจ่ายแบบสถิต (static transfer switches) ได้รับการครอบคลุมโดยชุดมาตรฐาน IEC 62310.[1][3]
สวิตช์โอนอัตโนมัติถูกติดตั้งอยู่ที่ใดในศูนย์ข้อมูล?
สวิตช์โอนย้ายอัตโนมัติ (ATS) ใช้เพื่อโอนย้ายโหลดที่เชื่อมต่ออยู่ระหว่างแหล่งจ่ายไฟฟ้าต่าง ๆ มาตรฐาน IEC 60947-6-1:2026 ครอบคลุมอุปกรณ์สวิตช์โอนย้ายที่ทำงานได้ทั้งแบบด้วยมือ แบบจากระยะไกล และแบบอัตโนมัติ รวมถึง ATSE และระบบควบคุมของมัน.[1]
ระบบสำรองที่นิยมใช้กันทั่วไปจะใช้ไฟฟ้าจากเครือข่ายเป็นแหล่งจ่ายหลัก และเครื่องกำเนิดไฟฟ้าเป็นแหล่งจ่ายสำรอง นอกจากนี้ ยังสามารถจัดระบบด้วยสองแหล่งจ่ายได้อีกด้วย คู่มือระบบสลับแหล่งจ่ายอัตโนมัติ (ATS) ของ Eaton อธิบายรูปแบบการจัดระบบแหล่งจ่ายต่าง ๆ รวมถึงการจัดระบบแบบเครือข่าย-เครื่องกำเนิดไฟฟ้า เครือข่าย-เครือข่าย และเครื่องกำเนิดไฟฟ้า-เครื่องกำเนิดไฟฟ้า.[4]
ดังนั้น คำถามแรกเกี่ยวกับการจัดซื้อจึงไม่ใช่เพียงว่า “เราควรซื้อระบบ ATS สำหรับศูนย์ข้อมูลใด?” แต่เป็น “แหล่งจ่ายไฟฟ้าสองแห่งใดกำลังถูกโอนย้าย, ATS อยู่ในตำแหน่งใดในแผนผังวงจรเดี่ยว, และมันจ่ายไฟฟ้าให้กับโหลดใดจริงๆ?”
ทำเครื่องหมายตำแหน่ง ATS ที่เสนอไว้ในแผนผังวงจรเดี่ยว ก่อนที่จะเลือกแบบจำลอง ระบุแหล่งจ่ายทั้งสอง ตำแหน่งของ UPS อุปกรณ์ป้องกันด้านต้นทาง และโหลดด้านปลายทาง สวิตช์อาจมีกระแสไฟฟ้าเรย์นัลด์ที่ถูกต้อง แต่ยังคงไม่เหมาะสมได้ หากวิธีการโอนถ่าย การจัดเรียงขั้ว หรือบทบาทในระบบไม่ถูกต้อง.
ATS vs UPS: ทั้งสองช่วยแก้ปัญหาด้านพลังงานที่แตกต่างกัน
ATS และ UPS ไม่สามารถใช้แทนกันได้ ATS มีหน้าที่กำหนดว่าแหล่งจ่ายไฟฟ้าใดที่มีอยู่จะจ่ายไฟฟ้าให้กับวงจรที่เชื่อมต่ออยู่ ส่วน UPS มีหน้าที่ต่างออกไป คือรักษาความต่อเนื่องของไฟฟ้าและปรับสภาพไฟฟ้าให้เหมาะสมกับโหลดที่อยู่ด้านล่างที่ระบบรองรับ.

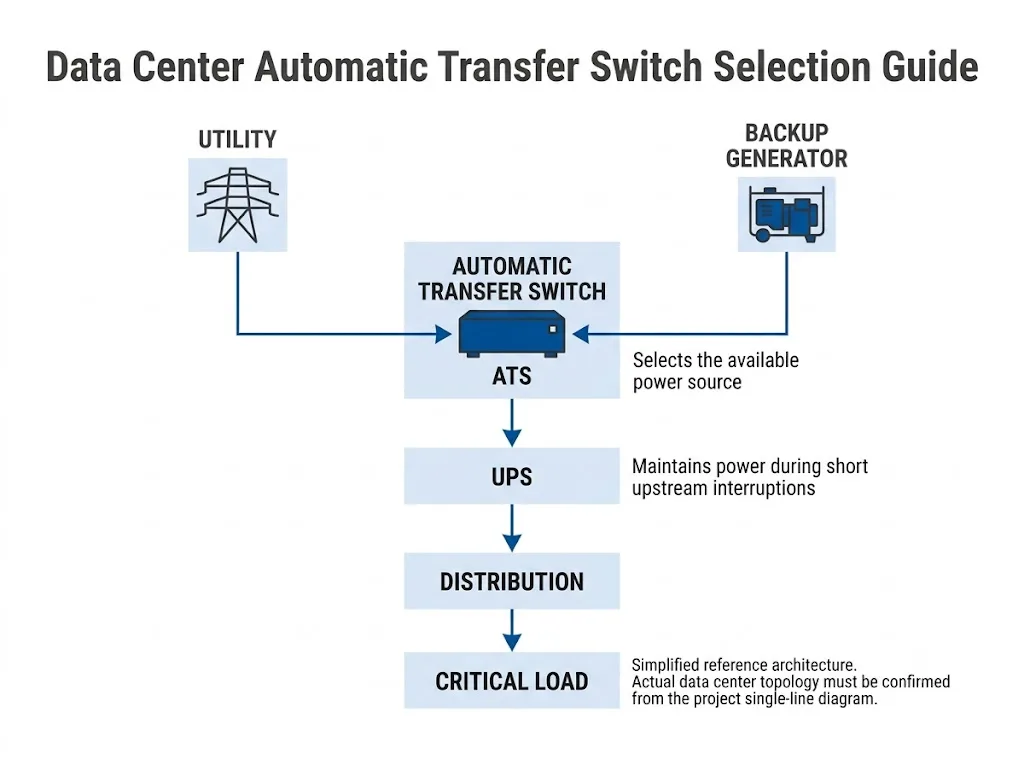

อุปกรณ์สลับการจ่ายไฟสำหรับศูนย์ข้อมูลของ ABB แสดงโครงสร้างที่ระบบสลับการจ่ายไฟถูกติดตั้งอยู่ด้านต้นของ UPS ในรูปแบบการจัดวางนี้ UPS เป็นส่วนหนึ่งของกลยุทธ์ในการรักษาการจ่ายไฟให้อุปกรณ์ที่ไวต่อความเปลี่ยนแปลงซึ่งอยู่ด้านปลายระบบ ในขณะที่แหล่งจ่ายไฟด้านต้นกำลังเปลี่ยนไป.[2]
สวิชโอนอัตโนมัติ
ตรวจสอบความพร้อมใช้งานของแหล่งจ่ายไฟ และสลับวงจรที่เชื่อมต่อระหว่างแหล่งจ่ายไฟหลักและแหล่งจ่ายไฟสำรอง ตามตรรกะการควบคุมของอุปกรณ์และโครงการ.[4]
UPS
รองรับโหลดด้านท้ายตามสถาปัตยกรรม UPS ที่เลือกและสภาพการทำงาน ดังนั้น ตำแหน่งของมันจึงส่งผลต่อวิธีที่การถ่ายโอนจากแหล่งจ่ายด้านต้นมีผลต่ออุปกรณ์ที่ไวต่อความเปลี่ยนแปลง.[2]
อย่าบอกผู้จัดหา ATS เพียงว่า “โครงการนี้มี UPS” แต่ต้องชี้ให้เห็นว่า UPS นั้นอยู่ก่อนหรือหลัง ATS ที่เสนอไว้ ระบุโหลดที่ UPS นั้นรองรับ และยืนยันระยะเวลาการทำงานต่อเนื่อง (ride-through) ที่จำเป็นจากเอกสารออกแบบ UPS ที่ได้รับการอนุมัติ.
การตัดสินใจครั้งแรก: โหลดสามารถรับการเปลี่ยนสถานะแบบเปิดได้หรือไม่?

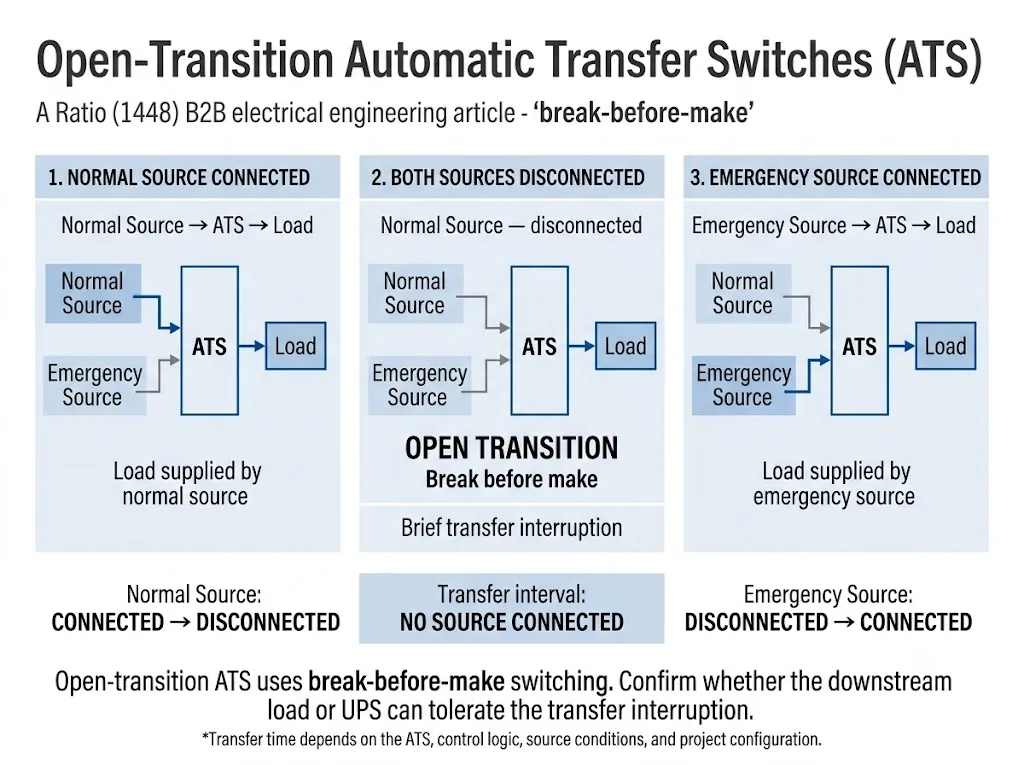

รูปแบบผลิตภัณฑ์ ATS แบบมาตรฐานและกะทัดรัดของ LEEYEE ได้รับการออกแบบมาเพื่อ การเปลี่ยนผ่านแบบเปิด การโอนแหล่งจ่ายไฟฟ้าแบบอัตโนมัติ ในลำดับการเปลี่ยนผ่านแบบเปิด (open-transition sequence) แหล่งจ่ายไฟฟ้าที่เชื่อมต่ออยู่จะถูกตัดการเชื่อมต่อก่อนที่จะเชื่อมต่อแหล่งจ่ายไฟฟ้าสำรอง ซึ่งมักถูกเรียกว่าการดำเนินการแบบ "ตัดก่อนต่อ" (break-before-make).
การเปลี่ยนผ่านแบบปิด (closed transition) เป็นความสามารถในการเปลี่ยนผ่านที่แตกต่างออกไป มาตรฐาน IEC 60947-6-1:2026 มีข้อกำหนดเฉพาะสำหรับ ATSE ที่มีความสามารถในการเปลี่ยนผ่านแบบปิด ดังนั้น ไม่ควรถือว่าความสามารถในการเปลี่ยนผ่านแบบปิดเป็นฟังก์ชันมาตรฐานของ ATS แบบเปลี่ยนผ่านแบบเปิดทั่วไป.[1]
การเปลี่ยนผ่านแบบเปิดอาจได้รับการประเมินเมื่อ:
- โหลดจริงในส่วนปลายสามารถรับมือกับการหยุดการส่งข้อมูลได้;
- UPS ด้านล่างที่ออกแบบอย่างถูกต้องจะสนับสนุนโหลดที่ไวต่อความเปลี่ยนแปลงได้ตลอดกระบวนการโอนย้ายจากด้านบน;
- ระบบ ATS ให้บริการวงจรจ่ายไฟเสริมหรือวงจรจ่ายไฟสำรองที่เหมาะสม ซึ่งได้รับการสนับสนุนจากเครื่องกำเนิดไฟฟ้า;
- ข้อกำหนดของโครงการอนุญาตให้ดำเนินการแบบการเปลี่ยนผ่านแบบเปิด; และ
- ได้ตรวจสอบระบบแหล่งจ่ายไฟฟ้า การต่อดิน และระบบป้องกันแล้ว.
โหลดจะไม่เหมาะสมกับระบบ ATS แบบเปิด-เปลี่ยนผ่านที่กะทัดรัด เพียงเพราะมันตั้งอยู่ภายในศูนย์ข้อมูล หากวงจรต้องการระดับความต่อเนื่องในการถ่ายโอนที่แตกต่าง หรือสถาปัตยกรรมระบบไฟฟ้าสำคัญแบบเฉพาะทาง ให้หยุดกระบวนการเลือก ATS แบบมาตรฐาน และยืนยันโซลูชันที่จำเป็นกับผู้ออกแบบระบบไฟฟ้าของโครงการ.
เมื่อใดควรพิจารณาการทบทวน STS, การเปลี่ยนผ่านแบบปิด หรือการบายพาส/การแยก?
เทคโนโลยีการโอนระบบต่าง ๆ ตอบสนองความต้องการทางวิศวกรรมที่แตกต่างกัน มาตรฐาน IEC 60947-6-1:2026 กำหนดไว้โดยเฉพาะสำหรับอุปกรณ์สวิตช์โอนแบบบายพาส/แยกระบบ (bypass/isolation transfer switch) และ ATSE ที่มีความสามารถในการเปลี่ยนระบบแบบปิด (closed-transition) ส่วนสวิตช์โอนแบบสถิต (static transfer switches) ไม่รวมอยู่ในขอบเขตของมาตรฐานดังกล่าว เนื่องจากได้รับการครอบคลุมโดยชุดมาตรฐาน IEC 62310 แล้ว.[1][3]
ดังนั้น การเปรียบเทียบระหว่าง ATS กับ STS หรือการเปลี่ยนผ่านแบบเปิดกับแบบปิด จึงไม่ควรถูกมองว่าเป็นการเปรียบเทียบคุณสมบัติอย่างง่ายๆ ทิศทางที่ถูกต้องขึ้นอยู่กับความต่อเนื่องที่ต้องการ ความสัมพันธ์กับแหล่งจ่าย คุณสมบัติของโหลด กลยุทธ์การบำรุงรักษา และสถาปัตยกรรมไฟฟ้าโดยรวม.
| สภาพโครงการ | แนวทางในการประเมิน | ยืนยันก่อนเลือก |
|---|---|---|
| การหยุดการโอนข้อมูลชั่วคราวในระยะเวลาสั้นๆ สามารถยอมรับได้ | ระบบ ATS แบบการเปลี่ยนผ่านแบบเปิดอาจได้รับการประเมิน | ความทนทานต่อโหลดและลำดับการถ่ายโอน |
| UPS แบบดาวน์สตรีมรองรับโหลดที่ไวต่อความเปลี่ยนแปลง | อาจสามารถใช้ ATS แบบ Upstream ได้ | ตำแหน่งของ UPS และแบบการผ่านจริง |
| ได้กำหนดให้ใช้การเปลี่ยนผ่านแบบปิด | ATSE แบบเปลี่ยนผ่านแบบปิด | เงื่อนไขต้นทางและข้อกำหนดของโครงการ |
| มีการกำหนดให้ใช้ระบบบายพาส/การแยก | ระบบบายพาส/การแยกที่ออกแบบมาโดยเฉพาะ | ข้อกำหนดด้านการบำรุงรักษาและการแยกตัว |
| การถ่ายโอนแบบสถิตได้รับการกำหนดไว้แล้ว | สถาปัตยกรรม STS | โหลด แหล่งจ่าย และข้อกำหนดตามมาตรฐาน IEC 62310 |
ข้อสรุปในการจัดซื้อ: การที่มีค่าแรงดันและกระแสไฟฟ้าที่คล้ายกัน ไม่ได้หมายความว่า ATS แบบเปิด-ปิด (open-transition ATS), ATSE แบบปิด-เปิด (closed-transition ATSE), อุปกรณ์บายพาส/แยก (bypass/isolation equipment) และ STS สามารถใช้แทนกันได้.

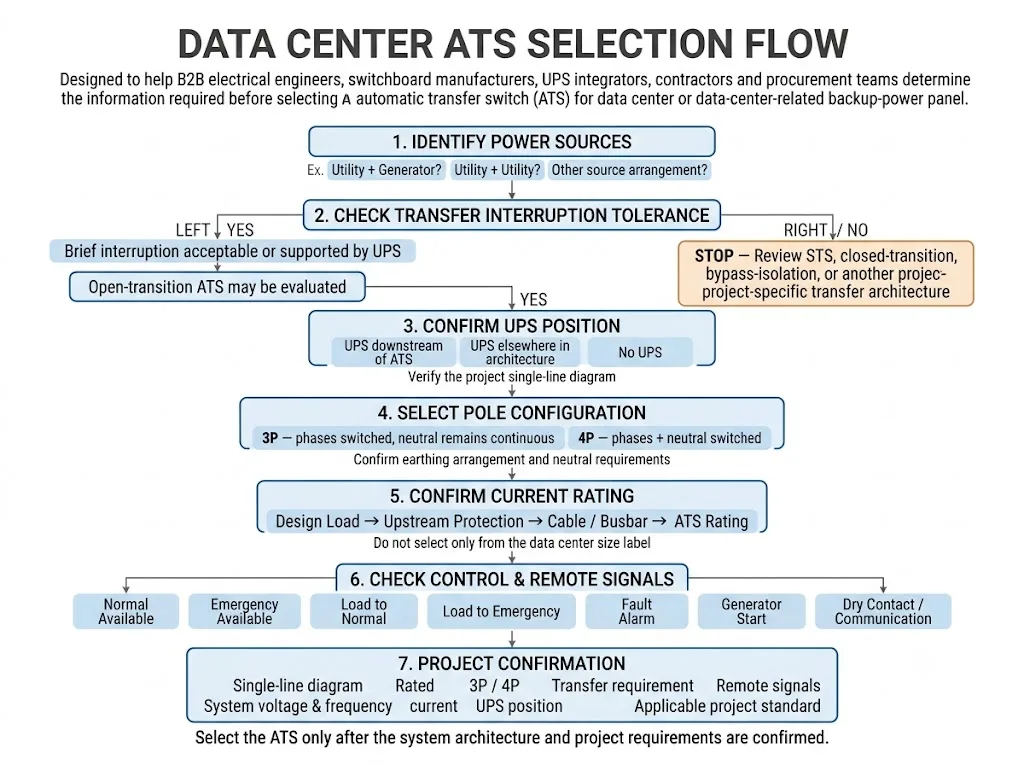

การเลือกระบบ ATS สำหรับศูนย์ข้อมูล: ทำตามขั้นตอนการตัดสินใจต่อไปนี้
กระบวนการเลือกอุปกรณ์ในทางปฏิบัติจะเริ่มจากโครงสร้างระบบไฟฟ้าและค่อยๆ ขยายไปสู่รายละเอียดของอุปกรณ์ ซึ่งช่วยป้องกันข้อผิดพลาดที่มักเกิดขึ้นในการจัดซื้อ คือการเลือกค่ากระแสไฟฟ้าก่อน แล้วจึงพบว่าวิธีการส่งผ่าน การจัดวางสายนิวทรัล หรือข้อกำหนดด้านการตรวจสอบไม่สอดคล้องกับโครงการ.
-
ระบุแหล่งพลังงานทั้งสอง.
ตรวจสอบว่าวงจรจะสลับการจ่ายไฟระหว่างระบบไฟฟ้าสาธารณะและเครื่องกำเนิดไฟฟ้า ระหว่างแหล่งจ่ายไฟสาธารณะสองแห่ง ระหว่างเครื่องกำเนิดไฟฟ้าสองเครื่อง หรือระหว่างรูปแบบการจัดระบบสองแหล่งจ่ายไฟอื่น ๆ ที่ได้รับการอนุมัติ.
-
ยืนยันการหยุดการโอนที่ยอมรับได้.
พิจารณาว่าการเปลี่ยนผ่านแบบเปิด (open transition) สามารถใช้ได้กับโหลดด้านท้ายและโครงสร้างระบบไฟฟ้าที่มีอยู่หรือไม่.
-
หาตำแหน่งของ UPS ในแผนผังวงจรแบบเส้นเดียว.
ตรวจสอบว่า UPS อยู่ในตำแหน่งด้านล่างของ ATS ที่เสนอไว้หรือไม่ และระบุให้ชัดเจนว่า UPS นั้นสนับสนุนโหลดใดบ้าง.
-
ตรวจสอบว่าต้องเปลี่ยนสวิตช์ตำแหน่งกลางหรือไม่.
ตรวจสอบระบบต่อดินและระบบต่อสายดินก่อนที่จะตัดสินใจเลือกระหว่างการจัดวางแบบสามขั้วและสี่ขั้ว.
-
ตรวจสอบข้อกำหนดด้านกระแสไฟฟ้าปัจจุบันและกระแสป้องกัน.
ใช้การออกแบบวงจรจริง ระบบป้องกันส่วนต้น และข้อมูลความผิดปกติที่มีอยู่ แทนที่จะใช้หมวดหมู่ขนาดศูนย์ข้อมูลแบบทั่วไป.
-
ให้กำหนดความหมายของ "การควบคุมและติดตามจากระยะไกล".
ก่อนเริ่มการผลิต ให้ตรวจสอบข้อกำหนดสำหรับการเริ่มต้นเครื่องกำเนิดไฟฟ้า จุดติดต่อแบบแห้ง สถานะของแหล่งจ่าย/โหลด และอินเทอร์เฟซ BMS หรือ PLC.
3P vs 4P ATS: การเปลี่ยนระบบเป็นกลางคือคำถามสำคัญ
อย่าใช้คำย่อ “ระบบสามเฟสสี่สาย = 4P ATS” คำถามทางวิศวกรรมคือว่า สายนิวทรัลควรยังคงเชื่อมต่อต่อเนื่อง หรือควรถูกสลับเปิด-ปิดพร้อมกับสายเฟส.
คู่มือทางเทคนิคของ Schneider Electric / ASCO อธิบายถึงรูปแบบการติดตั้งสวิตช์โอนเปลี่ยนแบบสายกลางคงที่ (solid-neutral) และแบบสายกลางสลับ (switched-neutral) พร้อมทั้งชี้แจงว่า การจัดวางที่เหมาะสมนั้นเกี่ยวข้องกับการต่อลงดินของแหล่งจ่ายไฟฟ้าสำรอง รวมถึงการพิจารณาว่าแหล่งจ่ายดังกล่าวถูกจัดให้เป็นระบบที่แยกต่างหากหรือไม่.[5][6]
ข้อตกลง 3P
สายเฟสจะถูกถ่ายโอนไป ส่วนสายนิวทรัลยังคงเชื่อมต่อต่อเนื่องอยู่ การจัดวางแบบนี้เหมาะสมหรือไม่ ต้องตรวจสอบจากแบบการต่อดินและการเชื่อมต่อของแหล่งจ่ายไฟฟ้า.
การจัดวาง 4P
สายกลางจะถูกส่งผ่านพร้อมกับสายเฟส ซึ่งอาจจำเป็นตามแหล่งจ่ายไฟฟ้าและระบบต่อดินเฉพาะ แต่ไม่ควรเลือกสายกลางโดยพิจารณาจากจำนวนเฟสเพียงอย่างเดียว.
ก่อนกำหนดรูปแบบเสาไฟฟ้า ให้จัดเตรียมระบบต่อดิน (earthing) การกำหนดตำแหน่งจุดกลางของเครื่องกำเนิดไฟฟ้า และแผนผังวงจรเดี่ยว (single-line diagram) ระบบที่มีเครื่องกำเนิดไฟฟ้าหลายเครื่อง สวิตช์โอนหลายตัว ระบบป้องกันข้อผิดพลาดทางดิน (ground-fault protection) และระบบที่ซับซ้อนอื่น ๆ จำเป็นต้องได้รับการตรวจสอบตามโครงการเฉพาะ.[5][6]
ควรเลือกค่ากระแสไฟฟ้าปัจจุบันของ ATS อย่างไร?
เลือก ATS ที่เหมาะสมกับวงจรไฟฟ้าที่มันให้บริการจริง อย่ากำหนดค่าความจุของ ATS จากป้ายระบุเช่น “ศูนย์ข้อมูลขนาดเล็ก” “ศูนย์ข้อมูลขนาดกลาง” หรือจากความจุ IT รวมของสถานที่ โดยไม่ตรวจสอบโหลดที่ตำแหน่งติดตั้ง ATS ที่เสนอไว้.
เริ่มจากกระแสโหลดตามการออกแบบของสายจ่าย ATS จากนั้นตรวจสอบอุปกรณ์ที่เลือกให้สอดคล้องกับแรงดันและความถี่ของระบบ ลักษณะของโหลด ระบบป้องกันด้านต้น การออกแบบตัวนำหรือบัสบาร์ ค่ากำหนดของผู้ผลิตตามรุ่นเฉพาะ และข้อกำหนดการประสานงานในกรณีลัดวงจรของโครงการ.
ศูนย์ข้อมูลสองแห่งที่มีความจุ IT รวมที่คล้ายกันอาจต้องการระดับการจัดอันดับ ATS ที่ต่างกัน เนื่องจากสวิตช์อาจให้บริการบล็อกการแจกจ่ายที่ต่างกัน สำหรับการตรวจสอบแบบจำลอง โปรดให้ข้อมูลทางไฟฟ้าของสายป้อน ATS ที่ใช้จริง แทนที่จะให้เพียงข้อมูลความจุรวมของศูนย์ข้อมูลเท่านั้น.
| พารามิเตอร์ | เหตุใดจึงสำคัญ | สิ่งที่ต้องจัดเตรียม |
|---|---|---|
| แรงดัน / ความถี่ของระบบ | ความเข้ากันได้ทางไฟฟ้า | หลักการออกแบบโครงการ |
| กระแสโหลดตามการออกแบบ | จุดเริ่มต้นสำหรับการเลือกปัจจุบัน | กระแสไฟฟ้าของสายป้อน ATS ที่ใช้งานอยู่ |
| การป้องกันในขั้นตอนต้นน้ำ | การประสานงานด้านการคุ้มครอง | ข้อมูลเกี่ยวกับเบรกเกอร์หรือฟิวส์ |
| ข้อมูลเกี่ยวกับวงจรลัด | ความเหมาะสมของสภาพความผิดพลาด | แสดงข้อมูลข้อผิดพลาดของโครงการ หากมี |
| คุณสมบัติการโหลด | อาจส่งผลต่อการเลือกอุปกรณ์ | ประเภทโหลดและสภาพการทำงานที่เกี่ยวข้อง |
ต้องตรวจสอบความเหมาะสมของกระแสไฟฟ้าสูงสุดและกระแสไฟฟ้าลัดวงจรตามเอกสารของ ATS ที่เลือกไว้ และตามการออกแบบระบบป้องกันของโครงการ ห้ามใช้คู่มือนี้เพื่อสรุปค่าเรตติ้ง ATS ที่ใช้ได้ทั่วไปสำหรับศูนย์ข้อมูล.
การประสานงานเครื่องกำเนิดไฟฟ้าเป็นส่วนหนึ่งของการเลือกระบบ ATS
ในระบบจัดตั้งเครื่องกำเนิดไฟฟ้าแบบยูทิลิตี้ ระบบ ATS เป็นส่วนหนึ่งของลำดับการควบคุม ไม่ใช่สวิตช์ที่ทำงานแบบแยกเดี่ยว Eaton อธิบายลำดับการทำงานทั่วไป ซึ่งเมื่อแหล่งจ่ายไฟฟ้าหลักเกิดข้อผิดพลาด แหล่งจ่ายไฟฟ้าสำรองจะพร้อมใช้งาน การถ่ายโอนโหลดจะเกิดขึ้น และสวิตช์จะส่งโหลดกลับไปยังแหล่งจ่ายไฟฟ้าหลักเมื่อแหล่งจ่ายไฟฟ้าหลักได้รับการฟื้นฟูแล้ว.[4]
หลักการเริ่มต้นเครื่องกำเนิดไฟฟ้า, ค่าเกณฑ์การรับแหล่งจ่ายไฟฟ้า, เวลาล่าช้าในการถ่ายโอน, เวลาล่าช้าในการถ่ายโอนซ้ำ และข้อกำหนดการระบายความร้อนของเครื่องกำเนิดไฟฟ้า เป็นปัจจัยที่ขึ้นอยู่กับอุปกรณ์และโครงการแต่ละแห่ง ดังนั้น ควรใช้เอกสาร ATS/ตัวควบคุมที่ได้รับการอนุมัติ, การออกแบบเครื่องกำเนิดไฟฟ้า และลำดับการทำงานของโครงการ แทนที่จะคัดลอกการตั้งค่าทั่วไป.
ค่าที่เหมาะสมสำหรับการติดตั้งหนึ่งอาจไม่เหมาะสมสำหรับการติดตั้งอื่น โครงการศูนย์ข้อมูลอาจใช้เครื่องกำเนิดไฟฟ้า ระบบ UPS และสถาปัตยกรรมการจ่ายไฟฟ้าที่แตกต่างกัน ให้ตรวจสอบฟังก์ชันของตัวควบคุมและค่าการตั้งค่าที่ได้รับการอนุมัติอย่างละเอียดระหว่างขั้นตอนการตรวจสอบทางวิศวกรรมและการทดสอบระบบ.
สัญญาณระยะไกลใดที่ควรได้รับการยืนยัน?
โครงการศูนย์ข้อมูลและห้องอุปกรณ์อาจจำเป็นต้องมีสถานะ ATS นอกแผงหน้าเครื่อง ดังนั้นควรกำหนดข้อกำหนดเหล่านี้ก่อนสั่งซื้อ เนื่องจากจำนวนจุดติดต่อที่มีอยู่ อินเทอร์เฟซการสื่อสาร และสิทธิ์การควบคุมจะขึ้นอยู่กับ ATS และตัวควบคุมที่เลือก.
ข้อสำคัญที่ควรตรวจสอบในโครงการทั่วไป
- มีในสต็อก (ปกติ)
- มีบริการฉุกเฉิน
- ปรับกลับสู่ระดับปกติ
- โหลดไปยังโหมดฉุกเฉิน
- สัญญาณเตือนความผิดปกติ
- สัญญาณเริ่มต้นเครื่องกำเนิดไฟฟ้า
- ข้อกำหนดเกี่ยวกับจุดสัมผัสแบบแห้ง
- อินเทอร์เฟซ BMS / PLC
นี่เป็นรายการยืนยันโครงการเท่านั้น ไม่ใช่คำยืนยันว่ารุ่น LEEYEE ATS ทุกแบบจะมีฟังก์ชันทั้งหมด ก่อนเริ่มการผลิต โปรดตรวจสอบการกำหนดขั้วต่อ ค่าความทนทานต่อการติดต่อ อุปกรณ์สื่อสารที่มีอยู่ โปรโตคอล และรายการจุดจากเอกสารทางเทคนิคของรุ่นที่เลือก.
กรณีที่ Compact LEEYEE ATS อาจเหมาะสม
ให้ขอบเขตของผลิตภัณฑ์ชัดเจน
รูปแบบผลิตภัณฑ์ ATS มาตรฐานของ LEEYEE คือสวิตช์โอนอัตโนมัติแบบบูรณาการที่มีขนาดกะทัดรัด ซึ่งออกแบบมาสำหรับการโอนแหล่งจ่ายไฟฟ้าแรงดันต่ำ สำหรับหน้านี้ เส้นทางการเลือกที่เหมาะสมคือแบบโอนแบบเปิดทั่วไป (open-transition transfer) อย่างไรก็ตาม ความเหมาะสมสุดท้ายยังขึ้นอยู่กับวงจรเฉพาะ ความต้องการของโหลด และข้อกำหนดของโครงการ.
ภาพด้านล่างแสดงรูปแบบผลิตภัณฑ์ที่กะทัดรัดจริง ๆ ซึ่งได้กล่าวถึงในคู่มือนี้ ผลิตภัณฑ์ที่ถ่ายภาพไว้ประกอบด้วยรุ่น LEEYEE ATS 2 ขั้วและ 4 ขั้ว ที่มีปุ่มควบคุมอัตโนมัติ/แบบมืออยู่ด้านหน้า และพื้นที่เชื่อมต่อแหล่งจ่ายและโหลดที่ระบุไว้อย่างชัดเจน.
สิ่งที่ยังต้องได้รับการยืนยันจากโครงการ: การจัดวางแหล่งจ่ายไฟฟ้า, แรงดันและความถี่ของระบบ, จำนวนขั้วที่ต้องการ, กระแสโหลด, การจัดการสายกลาง, ระบบป้องกันด้านต้นทาง, ข้อมูลเกี่ยวกับกระแสลัดวงจรที่มีอยู่, เวลาหยุดการส่งไฟฟ้าที่ยอมรับได้, ข้อกำหนดในการเริ่มต้นเครื่องกำเนิดไฟฟ้า และระบบส่งสัญญาณจากระยะไกล.
ในโครงการที่เกี่ยวข้องกับศูนย์ข้อมูล ATS ขนาดกะทัดรัดนี้อาจถูกพิจารณาใช้กับแผงจ่ายไฟฟ้าที่ได้รับการสนับสนุนจากเครื่องกำเนิดไฟฟ้า วงจรไฟฟ้าเสริม ระบบจ่ายไฟฟ้าในห้องอุปกรณ์ และวงจรอื่น ๆ ที่โหลดสามารถรับการเปลี่ยนผ่านแบบเปิดได้ หรือที่โครงสร้างระบบด้านล่างสามารถให้ความต่อเนื่องตามที่กำหนด.
ไม่ควรถือว่าอุปกรณ์นี้เป็นตัวแทนแบบสากลสำหรับ ATSE แบบการเปลี่ยนผ่านแบบปิด (closed-transition ATSE), อุปกรณ์เปลี่ยนผ่านแบบบายพาส/การแยก (bypass/isolation transfer equipment) หรือระบบเปลี่ยนผ่านแบบสถิต (static transfer systems) IEC 60947-6-1:2026 จัดประเภทฟังก์ชันการเปลี่ยนผ่านแบบปิด (closed-transition) และฟังก์ชันบายพาส/การแยก (bypass/isolation) เป็นระบบสวิตช์การเปลี่ยนผ่านเฉพาะ ส่วนสวิตช์การเปลี่ยนผ่านแบบสถิต (static transfer switches) ได้รับการกำหนดไว้อย่างแยกต่างหากในมาตรฐาน IEC 62310.[1][3]
หากข้อกำหนดของโครงการระบุอย่างชัดเจนว่าต้องใช้ระบบการเปลี่ยนผ่านแบบปิด (closed transition), ระบบบายพาส/การแยก (bypass/isolation), STS หรือสถาปัตยกรรมการถ่ายโอนพลังงานวิกฤตแบบเฉพาะทางอื่น ๆ อย่าใช้ระบบ ATS แบบเปิด (open-transition) ขนาดกะทัดรัดที่แสดงไว้ข้างต้นแทนเพียงเพราะค่าแรงดันหรือกระแสไฟฟ้าตามค่ามาตรฐานของมันดูเหมาะสม ต้องยืนยันสถาปัตยกรรมการถ่ายโอนพลังงานที่จำเป็นนี้อย่างแยกต่างหาก.
ก่อนสั่งซื้อ: รายการตรวจสอบโครงการ ATS สำหรับศูนย์ข้อมูล
คำขอข้อมูล B2B ที่มีประโยชน์ควรมีข้อมูลเพียงพอเพื่อตรวจสอบ ATS ภายในระบบไฟฟ้า คำว่า “ต้องการ ATS สำหรับศูนย์ข้อมูล” เป็นข้อมูลที่ไม่เพียงพอสำหรับการยืนยันรุ่นที่เชื่อถือได้.
เตรียมรายละเอียดโครงการเหล่านี้
- แผนผังวงจรไฟฟ้าแบบเส้นเดียวของโครงการ
- ประเภทแหล่งข้อมูลปกติ
- ประเภทแหล่งข้อมูลฉุกเฉิน
- แรงดันระบบ
- ความถี่ของระบบ
- ระบบไฟฟ้าเฟสเดียวหรือสามเฟส
- กระแสโหลดตามการออกแบบ
- เสา ATS ที่จำเป็น
- ข้อกำหนดเกี่ยวกับการสลับแบบกลาง
- ระบบต่อดิน / ระบบต่อสายดิน
- การจัดวางจุดกลางของเครื่องกำเนิดไฟฟ้า
- อุปกรณ์ป้องกันต้นทาง
- ข้อมูลเกี่ยวกับวงจรลัดที่มีอยู่
- ตำแหน่ง UPS
- การเปลี่ยนผ่านแบบเปิดสามารถยอมรับได้: ใช่ / ไม่ / ไม่ทราบ
- ข้อกำหนดสำหรับการเริ่มต้นเครื่องกำเนิดไฟฟ้า
- ติดต่อแบบแห้งที่จำเป็น
- ข้อกำหนดของ BMS / PLC
- มาตรฐานโครงการที่ใช้
- ประเทศปลายทาง / ข้อกำหนดท้องถิ่น
ส่งข้อกำหนดระบบ ATS ของคุณมาเพื่อตรวจสอบ
โปรดส่งแผนผังวงจรแบบบรรทัดเดียว การจัดวางแหล่งจ่ายไฟ แรงดันไฟฟ้า กระแสไฟฟ้าตามการออกแบบ จำนวนขั้ว ตำแหน่งของ UPS และสัญญาณควบคุมที่จำเป็น รายละเอียดเหล่านี้จะช่วยให้ LEEYEE สามารถตรวจสอบได้ว่ารูปแบบผลิตภัณฑ์ ATS แบบเปิด-เปลี่ยนผ่านขนาดกะทัดรัดนั้นอยู่ในขอบเขตโครงการที่ตั้งใจไว้หรือไม่.
ข้อผิดพลาดที่มักเกิดขึ้นในการเลือกระบบ ATS สำหรับศูนย์ข้อมูล
| ข้อผิดพลาด | ความเสี่ยงของโครงการ | แนวทางที่ดีกว่า |
|---|---|---|
| เลือกแอมแปร์ก่อน | อาจมีการละเลยข้อกำหนดด้านสถาปัตยกรรมและการถ่ายโอนข้อมูล | เริ่มจากแผนภาพเส้นเดียว |
| สมมติว่า ATS หมายถึงระบบจ่ายไฟฟ้าที่ไม่มีการหยุดชะงัก | การเปลี่ยนผ่านแบบเปิดรวมถึงช่วงเวลาที่แหล่งจ่ายถูกตัดการเชื่อมต่อ | ตรวจสอบขีดจำกัดการรับโหลดและตำแหน่งของ UPS |
| การเลือก 4P เพียงเพราะมีตัวเลือกที่เป็นกลาง | การติดตั้งระบบดินแบบกลางอาจไม่สอดคล้องกับแบบการติดตั้งระบบดิน | ตรวจสอบการต่อดินและการต่อสายดิน |
| ตรวจสอบเฉพาะกระแสไฟฟ้าตามค่าหน้าชื่อเท่านั้น | ข้อกำหนดเกี่ยวกับการป้องกันและข้อผิดพลาดอาจถูกละเลย | ตรวจสอบระบบป้องกันและการประสานงานในกรณีเกิดการลัดวงจร |
| การเพิ่มข้อกำหนด BMS หลังจากเริ่มการผลิต | อาจไม่มีจุดติดต่อหรืออินเทอร์เฟซที่จำเป็น | อนุมัติข้อกำหนดด้าน I/O และการสื่อสารก่อน |
คำถามที่มักถูกถามเกี่ยวกับวิศวกรรม
ระบบ ATS แบบเปิดที่มีขนาดกะทัดรัดสามารถใช้ในศูนย์ข้อมูลได้หรือไม่?
สามารถประเมินได้ว่าโหลดจริงในส่วนปลายทางและสถาปัตยกรรมระบบสามารถรับมือกับการหยุดการส่งไฟฟ้าได้หรือไม่ ระบบ ATS ในส่วนต้นทางอาจเป็นส่วนหนึ่งของสถาปัตยกรรมร่วมกับ UPS ในส่วนปลายทาง แต่ต้องยืนยันตำแหน่งของ UPS และออกแบบระบบ ride-through ให้เหมาะสมกับโครงการ.[2]
ระบบ ATS สามารถแทนที่ UPS ได้หรือไม่?
ไม่ครับ ATS มีหน้าที่โอนสายวงจรระหว่างแหล่งจ่ายไฟ ส่วน UPS มีบทบาทที่ต่างออกไปในการสนับสนุนโหลดที่อยู่ด้านล่างของระบบ ทั้งสองสามารถทำงานภายในสถาปัตยกรรมระบบไฟฟ้าสำรองเดียวกันได้ แต่ไม่สามารถใช้แทนกันได้.[2][4]
ระบบ ATS สำหรับศูนย์ข้อมูลสามเฟสจำเป็นต้องใช้ 4P เสมอหรือไม่?
ไม่ครับ การตัดสินใจขึ้นอยู่กับว่าต้องสลับสายนิวทรัลหรือไม่ และขึ้นอยู่กับระบบต่อดินและระบบเชื่อมต่อของแหล่งจ่ายไฟฟ้า ให้ตรวจสอบการออกแบบระบบจริงแทนที่จะเลือก 4P โดยพิจารณาจากจำนวนเฟสเพียงอย่างเดียว.[5][6]
สามารถเลือกค่ากระแสไฟฟ้าที่กำหนดของ ATS จากความจุรวมของศูนย์ข้อมูลได้หรือไม่?
ไม่สามารถเชื่อถือได้ ให้ใช้การออกแบบทางไฟฟ้าของวงจรที่ ATS ให้บริการจริง แล้วตรวจสอบแบบจำลองที่เลือกไว้ให้สอดคล้องกับข้อกำหนดด้านแรงดันไฟฟ้า ภาระงาน ระบบป้องกัน และข้อผิดพลาดที่เกี่ยวข้อง.
STS และ ATS เป็นสิ่งเดียวกันหรือไม่?
ไม่. มาตรฐาน IEC 60947-6-1:2026 ไม่รวมสวิตช์โอนถ่ายแบบสถิต (STS) ที่อยู่ภายใต้มาตรฐานซีรีส์ IEC 62310 ดังนั้น STS จึงควรได้รับการประเมินในฐานะเทคโนโลยีการโอนถ่ายที่แยกต่างหาก เมื่อโครงการต้องการ.[1][3]
ผู้ซื้อควรส่งข้อมูลอะไรเพื่อขอใบเสนอราคา ATS สำหรับศูนย์ข้อมูล?
ส่งแผนผังวงจรแบบบรรทัดเดียว ประเภทแหล่งจ่ายไฟ แรงดัน ความถี่ เฟส กระแสออกแบบ จำนวนโพลที่เสนอ การจัดระบบต่อดิน ตำแหน่งของ UPS วิธีการโอนถ่ายที่ยอมรับได้ ระบบป้องกันด้านต้น และสัญญาณระยะไกลที่จำเป็น พารามิเตอร์เหล่านี้ช่วยให้สามารถตรวจสอบ ATS ในบริบทระบบจริงได้.
เอกสารอ้างอิง
- คณะกรรมการเทคนิคไฟฟ้าสากล — IEC 60947-6-1:2026, อุปกรณ์สวิตช์และอุปกรณ์ควบคุมแรงดันต่ำ — ส่วน 6-1: อุปกรณ์หลายฟังก์ชัน — อุปกรณ์สวิตช์โอนถ่าย. หน้าเผยแพร่เอกสารอย่างเป็นทางการของ IEC ที่ยืนยันขอบเขตการใช้งานของ MTSE, RTSE, ATSE, อุปกรณ์สวิตช์โอนย้ายแบบบายพาส/แยก (bypass/isolation transfer switch) และ ATSE ที่มีความสามารถในการเปลี่ยนผ่านแบบปิด (closed-transition). แหล่งข้อมูลอย่างเป็นทางการของ IEC
- ABB — การใช้งานในศูนย์ข้อมูล: ระบบสลับแหล่งจ่ายไฟฟ้า / ระบบสลับแหล่งจ่ายไฟฟ้าอัตโนมัติสำหรับระบบไฟฟ้าสำรองในศูนย์ข้อมูล. เอกสารทางเทคนิคของ ABB ที่อธิบายเกี่ยวกับระบบการสลับการส่งต่อในสถาปัตยกรรมระบบไฟฟ้าของศูนย์ข้อมูล และความสัมพันธ์ระหว่างระบบการสลับการส่งต่อกับระบบ UPS ที่อยู่ด้านล่าง. แหล่งข้อมูลอย่างเป็นทางการจาก ABB
- คณะกรรมการเทคโนโลยีกำลังไฟฟ้าสากล — IEC 62310-1:2005, ระบบถ่ายโอนแบบสถิต (STS) — ส่วน 1: ข้อกำหนดทั่วไปและข้อกำหนดด้านความปลอดภัย. มาตรฐาน IEC อย่างเป็นทางการสำหรับระบบโอนถ่ายไฟฟ้ากระแสสลับแบบสถิต ซึ่งออกแบบมาเพื่อสนับสนุนความต่อเนื่องในการจ่ายโหลดผ่านการโอนถ่ายที่ควบคุมได้ระหว่างแหล่งจ่ายไฟฟ้ากระแสสลับที่ทำงานอย่างอิสระ. แหล่งข้อมูลอย่างเป็นทางการของ IEC
- Eaton — หลักการพื้นฐานของสวิตช์โอนอัตโนมัติ (ATS). คู่มือทางเทคนิคของ Eaton ที่ครอบคลุมการดำเนินงานของ ATS การตรวจสอบแหล่งจ่ายไฟ ลำดับการโอนถ่ายทั่วไป การจัดวางแหล่งจ่ายไฟ และวิธีการโอนถ่าย. แหล่งข้อมูลอย่างเป็นทางการจาก Eaton
- Schneider Electric / ASCO Power Technologies — การจัดวางแบบนิวทรัลในสวิตช์โอนถ่าย, ASC-DB-NCTS. เอกสารข้อมูลทางเทคนิคที่อธิบายเกี่ยวกับระบบสวิตช์โอนย้ายแบบกลางคงที่และแบบกลางสลับ รวมถึงความสัมพันธ์ของระบบดังกล่าวกับการต่อดินของแหล่งพลังงานสำรอง. แหล่งข้อมูลอย่างเป็นทางการจาก Schneider Electric / ASCO
- Schneider Electric / ASCO Power Technologies — การสลับตัวนำกลาง, TS-WP-NEUTRALCON. เอกสารทางเทคนิคที่กล่าวถึงข้อพิจารณาเกี่ยวกับการสลับระบบเป็นกลางและการต่อดิน สำหรับการใช้งานสวิตช์โอนย้ายเครื่องกำเนิดไฟฟ้า. แหล่งข้อมูลอย่างเป็นทางการจาก Schneider Electric / ASCO
คู่มือนี้เป็นการอ้างอิงสำหรับการเลือกอุปกรณ์วิศวกรรมในภาคธุรกิจ B2B (ธุรกิจกับธุรกิจ) และไม่ใช่สิ่งทดแทนการออกแบบระบบไฟฟ้าของโครงการ การอนุมัติขั้นสุดท้ายจาก ATS ควรใช้ข้อกำหนดโครงการปัจจุบัน ข้อกำหนดด้านไฟฟ้าท้องถิ่นที่เกี่ยวข้อง แผนผังวงจรไฟฟ้าแบบเส้นเดียว การศึกษาการป้องกัน และเอกสารทางเทคนิคเฉพาะรุ่น.
