La longitud del cable SPD afecta directamente la protección proporcionada dentro de un cuadro de distribución completo. Un dispositivo de protección contra sobretensiones puede tener un Up declarado bajo, pero los cables de conexión largos pueden añadir voltaje inductivo y exponer el equipo aguas abajo a un voltaje más alto de lo que sugiere solo la hoja de datos del SPD.
Mantenga el camino de conexión completo del SPD tan corto y directo como sea práctico. La referencia comúnmente mencionada. La regla de 0.5 m se aplica al total del cableado relevante entre los puntos de conexión del conjunto de SPD, no de manera automática a cada conductor individual.
Donde se instala un fusible de respaldo o un interruptor de circuito separado, el total puede incluir el conductor desde la barra colectora hasta el dispositivo de respaldo, el conductor desde el dispositivo de respaldo hasta el SPD, y el conductor desde el SPD hasta PE, PEN o neutro.
En instalaciones basadas en BS 7671, el total no debe exceder preferiblemente de 0.5 m y no debe exceder de 1.0 m. Otros mercados deben seguir las normas nacionales aplicables y las instrucciones del fabricante del SPD.
Índice
¿Por qué deben ser cortos los cables de conexión SPD?
La corriente de sobretensión aumenta mucho más rápido que la corriente de funcionamiento normal de 50 Hz o 60 Hz. A esta alta tasa de cambio, la inductancia de los conductores de conexión genera voltaje adicional.
Una aproximación de ingeniería comúnmente utilizada es de aproximadamente 1 μH de inductancia por metro de conductor. Bajo un ejemplo de corriente de sobretensión de 8/20 μs, esto puede corresponder a aproximadamente 1 kV de voltaje agregado por metro de cable de conexión.
El voltaje agregado real depende de la magnitud de la sobretensión, la forma de onda, la ruta del conductor, el espaciado del conductor, el área del lazo, los terminales y el ensamblaje completo del SPD. No es correcto afirmar que cada metro siempre agrega exactamente 1 kV.
Camino más largo
Una conexión más larga generalmente tiene más inductancia y, por lo tanto, produce más voltaje agregado durante una sobretensión rápida.
Área de lazo más grande
Los conductores separados a gran distancia o alrededor de grandes bucles de gabinete pueden aumentar aún más el efecto de instalación.
Un cable más grueso no es suficiente
Es necesario un corte transversal correcto, pero un cable más grueso no elimina el efecto inductivo de una ruta innecesariamente larga.

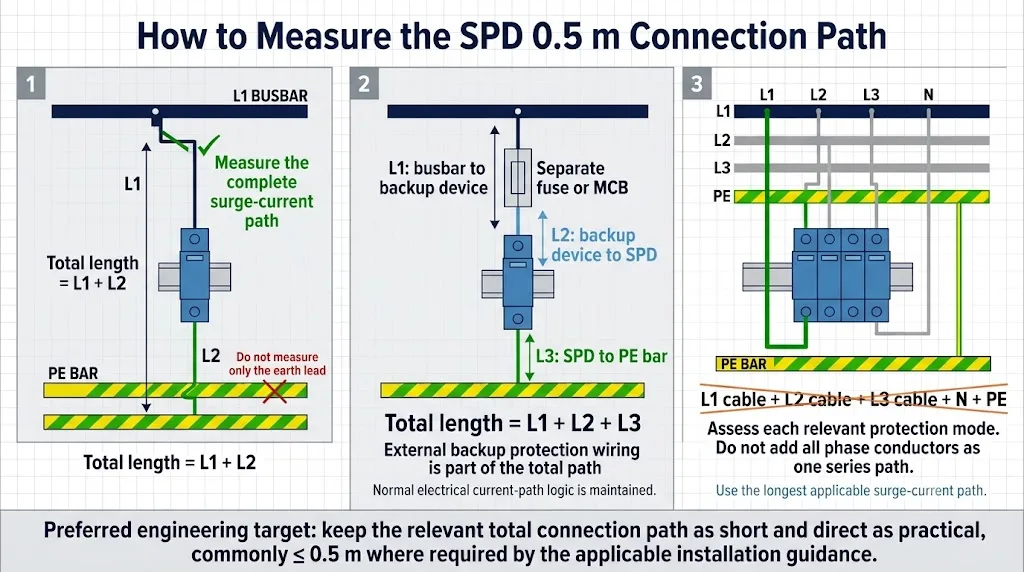

¿Cómo se mide la longitud de conexión SPD de 0.5 m?
Las secciones de conductor exactas dependen del arreglo de conexión del SPD. En el diagrama a continuación, L1, L2 y L3 identifican las secciones de conductor..No representan las tres fases eléctricas.
Sin un dispositivo de respaldo SPD separado
Donde el fabricante del SPD permite que el dispositivo de protección aguas arriba proporcione la protección de respaldo requerida, puede que no haya una sección L1 separada. Por lo tanto, el total relevante puede ser:
Barramento o punto de ramificación al SPD + SPD a PE, PEN o neutro.
Con un fusible de respaldo separado o un interruptor automático
Donde se requiere un dispositivo de protección de respaldo dedicado, todas las secciones de conexión aplicables deben ser consideradas:
Barramento al dispositivo de respaldo + dispositivo de respaldo al SPD + SPD a PE, PEN o neutro.
Paneles Trifásicos
No sume las longitudes físicas de los tres conductores de fase como si fueran un solo cable continuo. Evalúe el camino de protección aplicable para cada modo y utilice la ruta relevante más larga.
No mida la distancia en línea recta entre los alojamientos de los dispositivos. Siga la ruta real del cable a través de terminales, protección de respaldo y ductos de cables.
Abrir imagen a tamaño completo
Ejemplo de longitud de cable SPD trabajado
Un SPD de Tipo 2 está instalado junto a un MCB de respaldo dedicado. La barra PE está ubicada por debajo del SPD.
Medición del panel completada
Los mismos componentes podrían no cumplir con el objetivo si el MCB de respaldo se trasladara a otra sección de riel DIN o si el conductor de PE se enruta a través de todo el gabinete. Por esto, la posición del SPD debe decidirse durante el diseño del panel, no después de que los componentes restantes ya han sido colocados.

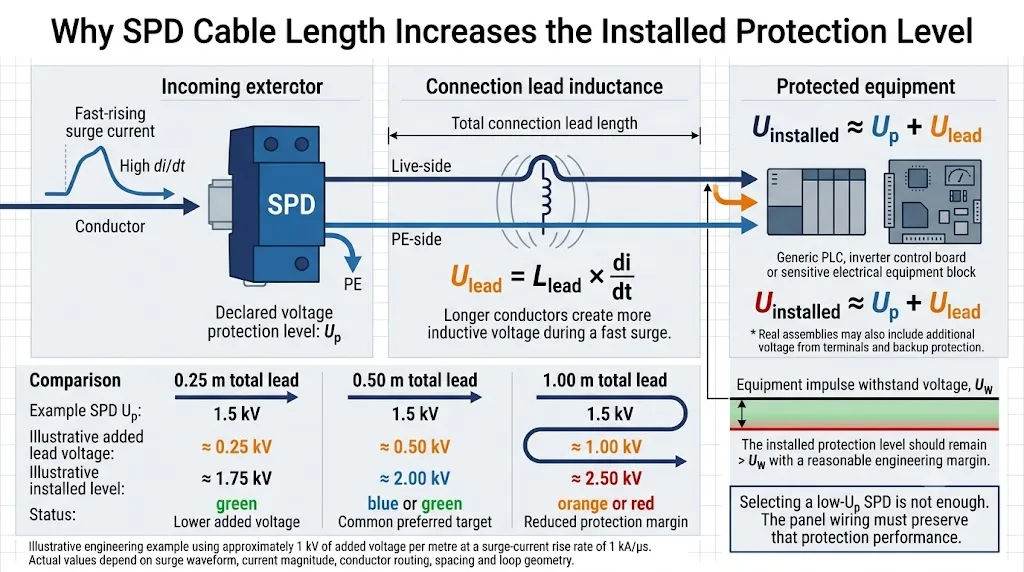

¿Cómo afecta la longitud del cable al nivel de protección instalado?
Arriba es el nivel de protección de voltaje declarado para el SPD bajo condiciones de prueba definidas. El equipo aguas abajo puede ver un voltaje más alto después de incluir los efectos de conexión.
| Longitud Total de Conexión | Voltaje Agregado Ilustrativo | Ejemplo con SPD Up = 1.5 kV | Interpretación del Panel |
|---|---|---|---|
| 0.25 m | Aproximadamente 0.25 kV | Aproximadamente 1.75 kV | Conexión corta con una penalización de instalación menor. |
| 0.50 m | Aproximadamente 0.50 kV | Aproximadamente 2.00 kV | Objetivo común de longitud de conexión preferida. |
| 1.00 m | Aproximadamente 1.00 kV | Aproximadamente 2.50 kV | El margen de protección puede ser significativamente reducido. |
La tabla utiliza una aproximación ilustrativa de aproximadamente 1 kV por metro. No es un cálculo garantizado de producto o rendimiento en campo.
Abrir imagen a tamaño completo
No pregunte solo, “¿Cuál es el Up del SPD?” Pregunte, “¿Qué nivel de protección proporcionará el SPD seleccionado y el arreglo de conexión del panel propuesto en conjunto?”

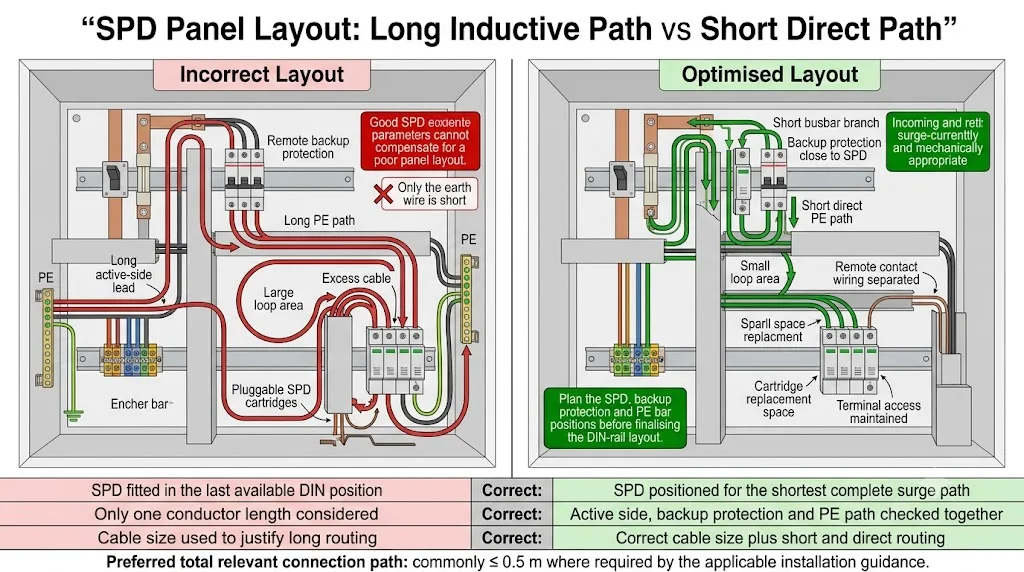

¿Cómo debe posicionarse un SPD dentro de un cuadro de distribución?
El SPD, dispositivo de protección de respaldo y conexión PE deben planificarse como un solo conjunto funcional. Instalar el SPD en la última posición disponible en el riel DIN a menudo crea un camino de conexión deficiente.
Identificar el Punto de Conexión Protegido
Confirmar dónde saldrá la rama del SPD del conductor entrante, barra de colectores o terminal de distribución.
Colocar el Dispositivo de Respaldo Junto al SPD
Donde se requiere protección de respaldo dedicada, un fusible remoto o un interruptor de circuito pueden consumir la mayor parte de la longitud de conexión permitida.
Mantener el Camino PE Corto y Directo
Colocar el SPD cerca de una conexión PE, PEN o de puesta a tierra apropiada en lugar de enrutando el conductor a través del gabinete.
Evitar Bucles y Rutas de Canalización de Cable Innecesarias
No almacenar cable excesivo junto al SPD. Cortar los conductores a la longitud requerida y minimizar el área encerrada por el camino de corriente de sobretensión.
Reservar Espacio para Mantenimiento
Mantener el indicador, terminales, contacto remoto y cartucho enchufable accesibles después de completar el cableado.
Abrir imagen a tamaño completo
¿Qué pasa si la conexión SPD no se puede mantener dentro de 0.5 m?
No intente resolver un camino de conexión excesivo solo aumentando la sección del cable. Revise primero la disposición física.
Reubicar el SPD
Mover el SPD más cerca tanto de la barra de colectores protegida como de la conexión PE, PEN o neutra relevante.
Mover la Protección de Respaldo
Colocar el fusible dedicado o el interruptor de circuito directamente junto al SPD donde las instrucciones del producto lo permitan.
Usar una Conexión en V Permitida
Una conexión de tipo V o de paso adecuada puede reducir el efecto de los conductores rama largos, pero solo cuando los terminales del SPD y las instrucciones del fabricante lo permitan.
Utilizar un ensamblaje integrado
Un SPD con protección de respaldo integrada puede eliminar secciones de conductores externos y simplificar el cumplimiento con el objetivo de longitud de conexión.
No eliminar la protección de respaldo requerida, exceder las calificaciones de corriente de los bornes o tratar un SPD paralelo normal como un dispositivo en serie de carga completa solo para acortar el cableado.
Lista de verificación de confirmación para fabricantes de paneles y OEM
La longitud de conexión debe considerarse antes de que se libere el dibujo del panel y la lista de materiales.
Por favor, confirme el ancho del módulo SPD, el requisito de protección de respaldo, la capacidad de conductor de terminal, la disposición de conexión permitida y el dibujo de instalación. Nuestro objetivo para el panel es un camino de conexión de SPD aplicable completo dentro de 0.5 m.
Preguntas frecuentes
¿Cada conductor de SPD tiene que ser más corto que 0.5 m?
No. El valor de 0.5 m comúnmente referenciado normalmente se refiere al camino de conexión total aplicable entre los puntos de conexión del ensamblaje SPD.
¿Solo se incluye el cable de tierra del SPD en la medición?
No. El conductor del lado activo y el cableado a través de un dispositivo de protección de respaldo separado también pueden formar parte del camino total.
¿Puede un cable más grueso compensar una conexión SPD larga?
No del todo. Es necesario un tamaño de conductor correcto, pero aumentar la sección transversal no elimina el efecto inductivo de una longitud y área de lazo excesivas.
¿Deben sumarse las longitudes de los tres conductores de fase?
Normalmente no. Los tres conductores de fase son generalmente caminos paralelos alternativos, no un camino continuo en serie. Verifique cada modo de protección aplicable y utilice el camino relevante más largo.
¿Qué sucede si la ruta de conexión total es de 1 m?
El voltaje inducido por la conexión puede aumentar significativamente el nivel de protección instalado. En instalaciones basadas en BS 7671, se establece que 1 m es el límite exterior en lugar de la meta de diseño preferida.
¿Cuál es la diferencia entre la regla de 0.5 m y la regla de 10 m?
La guía de 0.5 m se refiere al propio camino de conexión del SPD. El concepto separado de 10 m se refiere a la distancia entre un SPD y equipos remotos u otro punto de distribución, donde puede ser necesario evaluar una protección coordinada adicional.
