Perlindungan lonjakan kabinet jaringan harus mengevaluasi baik input daya AC dan setiap kabel Ethernet atau PoE tembaga yang terpapar memasuki kabinet.
Panduan ini ditulis untuk kontraktor arus lemah, integrator kabinet jaringan, pemasok sistem keamanan, tim pemeliharaan fasilitas, dan pembeli OEM. Ini berfokus pada satu jaringan atau kabinet arus lemah daripada seluruh pusat data.
SPD AC melindungi jalur daya kabinet. SPD RJ45 melindungi konduktor Ethernet atau PoE yang terpapar. PDU rak atau UPS tidak secara otomatis menyediakan kedua fungsi tersebut.
Daftar Isi
Perlindungan Kabinet Jaringan Lebih Dari Sekadar PDU Rak
Perangkat ini mungkin muncul dalam kabinet yang sama, tetapi mereka menjalankan fungsi yang berbeda.
PDU Rak
Mendistribusikan daya AC ke sakelar, router, NVR, dan peralatan lainnya.
Konfirmasikan apakah itu termasuk fungsi perlindungan lonjakan yang telah diuji. Jangan berasumsi dari nama produk.
UPS
Mendukung daya cadangan dan fungsi lain sesuai dengan desainnya.
Ini tidak secara otomatis mengonfirmasi perlindungan lonjakan AC atau Ethernet yang terkoordinasi.
SPD Daya AC
Membatasi overvoltage transien yang masuk melalui kabinet suplai AC.
Pilih sesuai dengan sistem listrik dan perlindungan hulu.
SPD RJ45
Membatasi overvoltage transien pada Ethernet yang terpapar atau konduktor PoE yang kompatibel.
Pilih sesuai dengan kecepatan, pasangan, PoE, dan instalasi.
Identifikasi setiap jalur daya AC dan jalur data tembaga yang masuk atau keluar dari kabinet. Kemudian pilih perangkat perlindungan yang diperlukan.
Kapan Kabinet Jaringan Harus Menggunakan Perlindungan SPD?
Kebutuhan tergantung pada paparan kabel, peralatan yang terhubung, desain listrik, dan biaya operasional akibat waktu henti.
Evaluasi kedua jalur ketika kabinet memiliki koneksi daya atau data tembaga yang terekspos.
Risiko jalur data lebih tinggi ketika Ethernet terhubung dengan kamera luar ruangan, titik akses, pengendali gerbang, perangkat atap atau peralatan di gedung lain.
Suplai AC memerlukan tinjauan terpisah. Melindungi hanya satu jalur meninggalkan jalur lainnya terekspos.
Dua pemeriksaan perlindungan. Daya AC dan Ethernet tembaga yang terpapar atau PoE
Kabel tembaga luar ruangan
Evaluasi perlindungan RJ45 untuk kamera terbuka, AP, interkom dan peralatan lapangan lainnya.
Sumber daya AC kabinet
Tinjau tegangan, sistem pentanahan, perlindungan hulu dan jarak kabel.
Konsekuensi waktu henti
Berikan perhatian lebih pada kabinet yang mendukung keamanan, komunikasi atau sistem bangunan.

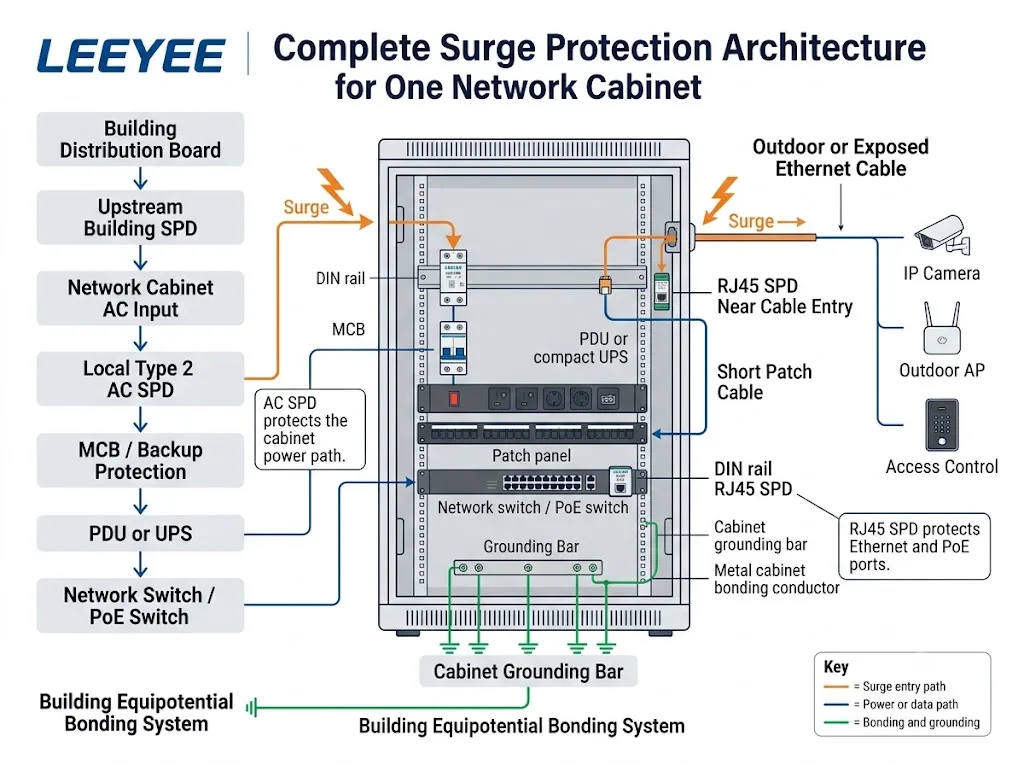

Koordinasikan Daya AC, Ethernet, dan Pengikatan Potensial Setara
SPD AC, SPD RJ45, rangka kabinet, rel DIN dan batang tanah harus direncanakan sebagai satu sistem yang terkoordinasi.
Lindungi input daya kabinet
Pengaturan akhir tergantung pada sistem pasokan, perlindungan hulu dan pemasangan kabel kabinet.
Lindungi entri tembaga yang terlihat
Hindari meninggalkan loop kabel tidak terlindungi yang panjang di dalam kabinet.
Untuk sirkuit bypass UPS, distribusi redundan, jalur A/B dan perlindungan tingkat fasilitas, lihat Panduan Perlindungan Lonjakan Pusat Data .
Konfirmasi Sistem Listrik Sebelum Memilih SPD AC
Foto enclosures kabinet atau peralatan tidak cukup untuk mengkonfirmasi perangkat perlindungan AC yang benar.
Mengapa perlindungan lokal mungkin masih diperlukan
Jarak kabel, tegangan residu, sensitivitas peralatan dan SPD hulu dapat mempengaruhi tekanan yang mencapai kabinet.
SPD Tipe 2 lokal yang terkoordinasi dapat dipertimbangkan dalam banyak aplikasi, tetapi sistem aktual harus ditinjau terlebih dahulu.
Kerangka standar
IEC 61643-11:2025 mencakup SPD yang terhubung ke sistem tegangan rendah AC. IEC 61643-01:2024 menyediakan persyaratan umum, dan IEC 61643-12:2020 membahas aplikasi dan koordinasi.
Sistem pasokan
Tegangan, pengaturan fase, frekuensi dan sistem pembumian.
Peringkat SPD
Tipe, Uc, In, Imax, Up, konfigurasi pol dan sertifikat.
Koordinasi
SPD hulu, panjang konduktor dan perlindungan cadangan.
Ruang kabinet
Lebar rel DIN, rute pengkabelan dan akses penggantian.

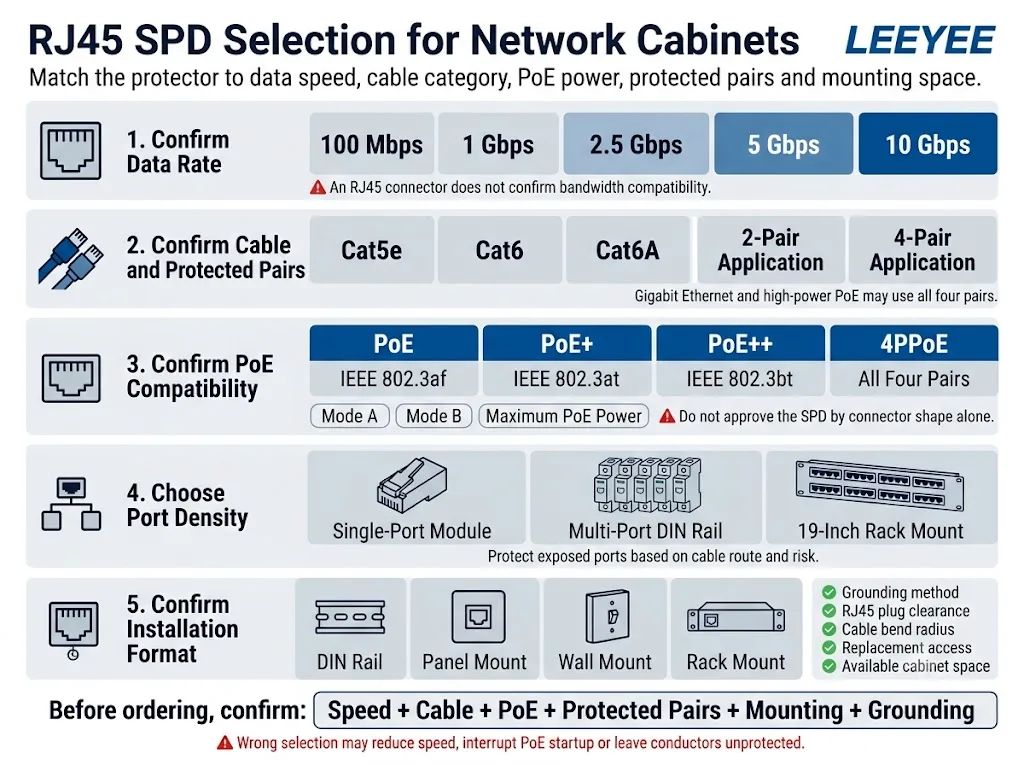

Sebuah Konektor RJ45 Tidak Mengonfirmasi Kompatibilitas
Konfirmasi kinerja jaringan, pengaturan PoE dan pemasangan kabinet sebelum melakukan pemesanan.
Kinerja jaringan
Konfirmasi laju data, kategori kabel, pasangan aktif dan perisai.
Persyaratan PoE
Konfirmasi tegangan, arus, pasangan yang diberi daya dan peralatan yang terhubung.
Integrasi kabinet
Konfirmasi jumlah port, pemasangan, pembumian dan jarak colokan.
Lihat Panduan Pemilihan Pelindung Lonjakan RJ45 untuk kategori kabel, kecepatan, pasangan, dan kinerja transmisi.
Lihat Panduan Pelindung Lonjakan PoE untuk perlindungan sisi switch, sisi lapangan, dan dua ujung.
Kemampuan Produk RJ45 LEEYEE Saat Ini
Klaim produk harus mengikuti lembar data yang sebenarnya. Panduan umum tidak boleh menyiratkan laju data atau kemampuan PoE yang tidak didukung.
LEEYEE LY21-2 Pelindung Lonjakan Jaringan PoE RJ45
LY21-2 adalah pelindung inline untuk sirkuit daya PoE dan data Ethernet yang kompatibel. Penetapan pin akhir dan kompatibilitas sistem harus dikonfirmasi sebelum pemesanan.
Jangan mendeskripsikan konfigurasi terdokumentasi ini sebagai kompatibel Gigabit, 2.5G, 5G, 10G, atau IEEE 802.3bt tanpa bukti pengujian terpisah.
Lihat data produk LY21-2

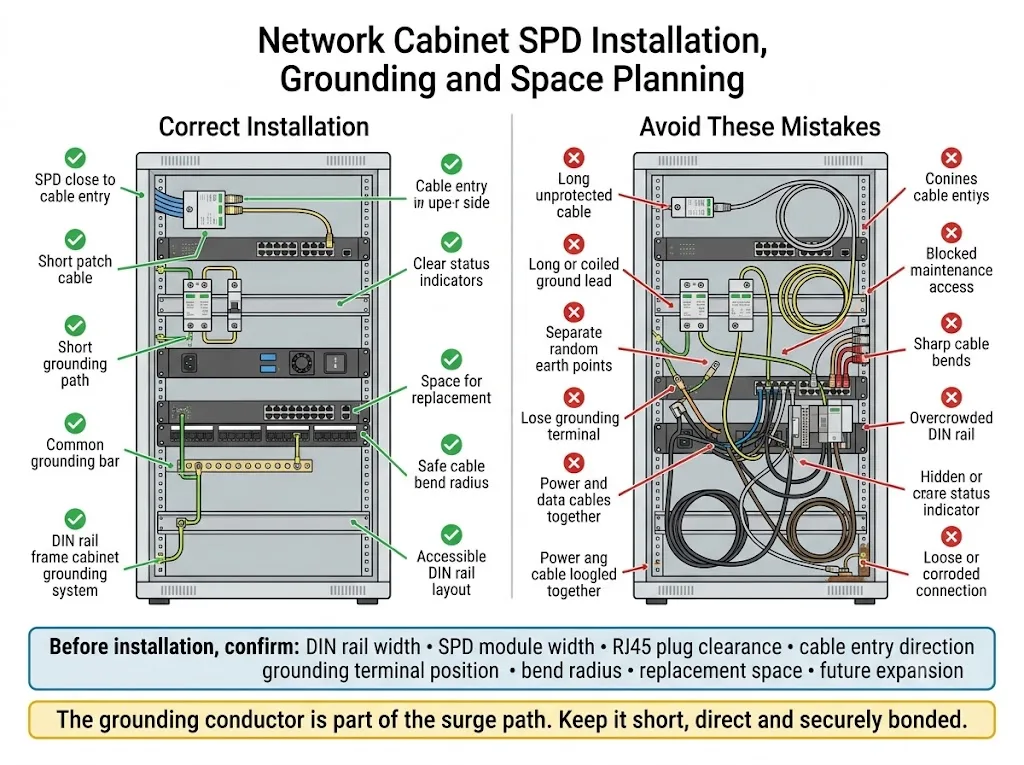

Instal SPD Dekat Batas Perlindungan
Pemilihan produk yang benar tetap dapat gagal ketika pelindung dipasang jauh dari titik masuk kabel atau dihubungkan melalui jalur bonding yang tidak sesuai.
Pemeriksaan yang direkomendasikan
- Tempatkan SPD RJ45 dekat dengan titik masuk kabel.
- Jaga agar kabel patch yang dilindungi tetap pendek.
- Gunakan metode pembumian yang ditentukan.
- Bond kabinet dan bagian logam terkait.
- Jaga agar indikator status tetap terlihat.
- Sediakan ruang bebas yang memadai untuk colokan dan tekukan.
- Atur kabel yang terlindungi dan yang tidak terlindungi.
- Berikan akses untuk penggantian dan inspeksi.
Hindari kesalahan berikut
- Loop Ethernet panjang tanpa perlindungan.
- Konduktor pembumian yang panjang atau digulung.
- Sambungan bonding yang longgar atau berkarat.
- Titik pembumian acak yang tidak terkait.
- Tekukan tajam pada kabel data.
- Indikator status terhalang.
- Tidak ada ruang untuk penggantian modul.
- Mengabaikan ruang bebas steker RJ45.
Panjang, penataan, dan kualitas sambungannya memengaruhi hasil perlindungan praktis. Satu angka resistansi pembumian tidak menggambarkan keseluruhan instalasi kabinet.
Prioritas Perlindungan Berdasarkan Aplikasi Kabinet Jaringan
Gunakan kartu aplikasi ringkas ini untuk penilaian proyek awal.
Kabinet Kantor Dalam Ruangan
Kabinet CCTV atau Keamanan
Kabinet Pintu Masuk Bangunan
Penutup Jaringan Luar Ruangan
Tautan Tembaga Antar-Gedung
Kabinet Access-Point PoE
Informasi untuk Dikirim Sebelum Meminta Penawaran
Item-item ini biasanya memberikan informasi yang cukup untuk penilaian model dan sampel awal.
Kirim lembar data sakelar, gambar kabinet, diagram satu garis, foto internal kabinet, model perangkat luar ruangan, atau jadwal kabel.
1. Tinjauan teknis
- Konfirmasi sistem kelistrikan
- Tinjauan antarmuka RJ45
- Tinjauan PoE dan peta pasangan kabel
- Tinjauan pemasangan dan pentanahan
2. Persetujuan sampel
- Kesesuaian mekanis
- Operasi tautan jaringan
- Startup dan beban PoE
- Persetujuan label dan kemasan
3. Konfirmasi pesanan massal
- Model dan kuantitas akhir
- Dokumen teknis yang disetujui
- Karya seni (artwork) OEM
- Ketentuan inspeksi dan pengiriman
Daftar Periksa Inspeksi SPD Kabinet Jaringan
Inspeksi harus menjadi bagian dari proses perawatan normal kabinet.
Pemeriksaan rutin
- Periksa indikator status AC SPD.
- Periksa koneksi RJ45 SPD.
- Periksa terminal pembumian (grounding) dan bonding.
- Periksa tanda-tanda korosi atau kondensasi.
- Periksa tanda-tanda panas berlebih atau kerusakan.
- Pastikan unit pengganti tersedia.
Pemicu inspeksi tambahan
- Peristiwa petir atau lonjakan listrik yang diketahui
- Perubahan status SPD
- Kegagalan port switch yang tidak dapat dijelaskan
- Kerusakan peralatan luar ruangan
- Air masuk ke dalam kabinet
- Perubahan rute kabel atau perangkat yang terhubung
FAQ Perlindungan Lonjakan Kabinet Jaringan
Apakah setiap kabinet jaringan memerlukan perlindungan lonjakan arus?
Tidak. Kebutuhan tersebut bergantung pada suplai AC, rute kabel yang terpapar, perangkat yang terhubung, perlindungan hulu, dan waktu henti (downtime) yang dapat diterima.
Apakah PDU rak yang memiliki perlindungan lonjakan arus sudah cukup?
Belum tentu. Pastikan standar dan peringkat perlindungan PDU yang sebenarnya. Hal ini juga tidak secara otomatis melindungi jalur Ethernet atau PoE yang terpapar.
Apakah UPS menggantikan AC SPD?
Jangan berasumsi demikian. Tinjau spesifikasi UPS dan desain perlindungan yang terkoordinasi.
Apakah setiap port switch memerlukan RJ45 SPD?
Tidak. Fokuslah pada port yang terhubung ke kabel tembaga luar ruangan, kabel panjang, kabel antar-gedung, atau kabel yang terpapar lainnya.
Di mana RJ45 SPD harus dipasang?
Pasanglah di dekat titik di mana kabel tembaga yang terpapar memasuki area kabinet yang terlindungi.
Apakah LEEYEE LY21-2 cocok untuk Gigabit Ethernet?
Konfigurasi LY21-2 yang didokumentasikan saat ini mendukung transmisi hingga 100Mbps. Produk ini tidak boleh dianggap kompatibel dengan Gigabit tanpa bukti pengujian terpisah.
Informasi apa yang harus saya kirim untuk pemilihan produk?
Kirimkan tegangan kabinet, model switch, kecepatan data, kebutuhan PoE, jumlah port yang terpapar, rute kabel, ruang pemasangan, dan kuantitas.
