Escolha o dispositivo de proteção contra surtos correto de acordo com o tipo de circuito, tensão do sistema, posição de instalação e dever de surto necessário. A LEEYEE fornece SPD de energia AC, SPD solares/DC e SPD de linha de sinal para distribuidores, montadores de quadros, empreiteiros, marcas OEM e projetos elétricos.
A dispositivo de proteção contra surtos (SPD) limita a sobretensão transitória e desvia a corrente de surto para longe do equipamento protegido. O SPD correto é selecionado a partir do circuito real, primeiro — alimentação AC, alimentação DC/PV ou sinal/dados — e depois pela tensão, tipo de SPD, capacidades de descarga, nível de proteção, configuração da cablagem e posição de instalação.
Comece com aquilo que precisa de proteger. Os circuitos de alimentação AC, fotovoltaicos/DC e de comunicação utilizam diferentes designs de dispositivos de proteção contra surtos e parâmetros de seleção.
Para quadros de distribuição principais e secundários, edifícios comerciais, quadros industriais, máquinas e armários elétricos OEM.
Para strings PV, caixas de junção, entradas DC de inversores, sistemas de baterias, energia de telecomunicações e distribuição DC industrial.
Para RS485, Ethernet, CCTV, monitorização, telecomunicações e linhas de comunicação industrial onde as interfaces de dados também requerem proteção contra surtos.
O tipo de SPD deve corresponder à posição de instalação e ao dever de surto. Não selecione o dispositivo apenas pelo valor de kA mais elevado.
Dever de corrente de relâmpago na origem ou posição de entrada de alta exposição.
Ver Tipo 1 →Proteção combinada contra corrente de relâmpago e surtos num único dispositivo coordenado.
Ver Tipo 1+2 →Proteção ao nível da distribuição contra relâmpagos induzidos e transitórios de comutação.
Ver Tipo 2 →Proteção contra surtos coordenada ao nível da distribuição e do equipamento.
Ver Tipo 2+3 →Proteção de fase final próxima de equipamento terminal sensível.
Ver Tipo 3 →Um dispositivo de proteção contra sobretensões (DPS) é um conjunto completo de especificações. Uc/Ucpv, Up, correntes nominais de descarga, modo de proteção e proteção de reserva devem ser verificados em conjunto.
| Parâmetro | O que isso significa | Por que os compradores verificam isto |
|---|---|---|
| Uc / MCOV | Tensão máxima de operação contínua para o DPS. | Deve corresponder ao sistema AC real e ao modo de proteção. |
| Ucpv | Tensão máxima de operação contínua para DPS fotovoltaicos de CC. | Deve ser compatível com a tensão máxima da matriz fotovoltaica nas condições do projeto. |
| Para cima | Nível de proteção de tensão sob condições de teste especificadas. | Ajuda a avaliar o esforço de tensão residual que chega ao equipamento protegido. |
| Em | Corrente nominal de descarga associada a ciclos repetidos de corrente de surto. | Um valor de desempenho fundamental do Tipo 2 usado em especificações de produtos e projetos. |
| Imax | Corrente máxima de descarga associada ao teste do Tipo 2. | Útil apenas em conjunto com Uc, In, Up e a instalação real. |
| Iimp | Corrente de descarga do impulso para a duty de relâmpago Tipo 1. | Necessário quando o conceito de proteção exige capacidade do Tipo 1. |
| Polos / Modo | Caminhos elétricos protegidos, tais como L-N, L-PE ou N-PE. | Deve corresponder à disposição das fases e ao sistema de ligação à terra. |
| Proteção de Backup | Requisito de fusível externo ou dispositivo de proteção quando especificado. | Deve seguir a documentação exata do modelo e as condições de corrente de defeito. |
Para encomendas de projetos, distribuição e OEM, esta sequência elimina a maioria dos erros de especificação evitáveis antes da cotação.
Alimentação AC, alimentação CC/PV, Ethernet, RS485, CCTV ou outra linha de sinal.
Forneça a tensão nominal, tensão máxima de operação, disposição das fases e configuração de ligação à terra.
Quadro principal, quadro secundário, armário de controlo, caixa de junção PV, entrada do inversor ou próximo do equipamento terminal.
Tipo 1, Tipo 1+2, Tipo 2, Tipo 2+3 ou Tipo 3 de acordo com o conceito de proteção.
Analise Uc/Ucpv, Up, In, Imax, Iimp quando aplicável, polos e proteção de reserva.
Combine o modelo aprovado com a sua ficha técnica, cablagem, dimensões, rótulo e âmbito do certificado antes de encomendas em grande quantidade.
“DPS” abrange diferentes famílias de circuitos. O quadro técnico aplicável altera-se com o circuito a ser protegido, e as declarações de certificação devem ser sempre verificadas em relação ao modelo exato.
A conformidade final depende do modelo exato, classificação, âmbito de teste e requisitos do mercado de destino.
Um dispositivo de proteção contra sobretensão (SPD) limita a sobretensão transitória e desvia a corrente de surto para longe de equipamentos elétricos ou eletrónicos protegidos. Os SPDs são utilizados em circuitos de potência CA, potência CC/FV e sinal/dados.
Um SPD limita a sobretensão transitória de curta duração. Um disjuntor fornece proteção contra sobrecorrente e curto-circuito. Desempenham funções diferentes e podem ser usados em conjunto no mesmo sistema de proteção.
Não presuma que um SPD de CA é adequado para CC. As classificações do dispositivo e a documentação do produto devem cobrir explicitamente a aplicação pretendida em CA, CC ou fotovoltaica.
Não. A seleção correta também depende da tensão do sistema, tipo de SPD, nível de proteção, capacidades de descarga, configuração da cablagem, condições de falha e posição de instalação.
Dependendo do conceito de proteção, um SPD pode ser instalado na entrada de serviço, quadro de distribuição principal, quadro de distribuição secundário, armário de controlo, caixa de junção FV, entrada do inversor ou próximo de equipamentos terminais sensíveis.
Envie o tipo de circuito, tensão do sistema, disposição de fase/cablagem, posição de instalação, tipo de SPD necessário, especificação de projeto disponível, requisito de certificação, quantidade e mercado de destino.

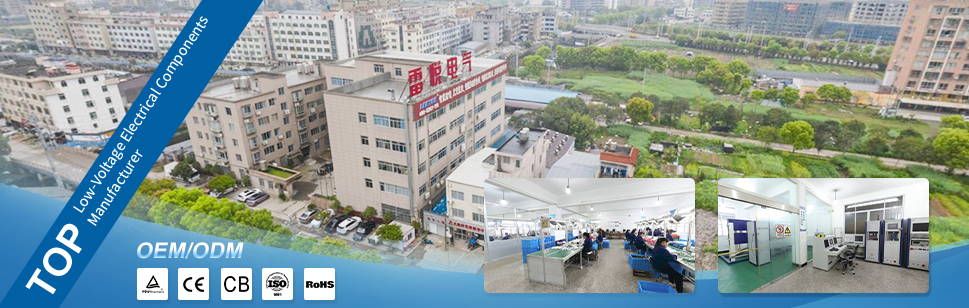

A LEEYEE combina produção interna de SPD, testes de rotina, suporte de certificação específico do modelo e controlo de embalagem OEM. Para distribuidores, montadores de painéis e compradores OEM, isto significa que cada encomenda pode ser verificada desde o fabrico e inspeção até à documentação, rotulagem e preparação final do envio.
A LEEYEE apoia uma produção estável para modelos SPD padrão, encomendas de projetos, inventário de distribuidores e fornecimento recorrente a OEM. O controlo de produção abrange a montagem, identificação do produto, verificação visual, rotulagem e preparação de encomendas.
Os testes fazem parte da libertação do produto, não apenas da certificação. A LEEYEE utiliza equipamento dedicado para componentes SPD e produtos acabados, com inspeção de rotina antes do envio.
As principais gamas de SPD da LEEYEE possuem documentação de conformidade TÜV, CB, CE e relacionada, apoiada por um sistema de gestão de qualidade ISO 9001. Os compradores podem solicitar o certificado aplicável de acordo com o modelo exato, tensão, configuração de polos e aplicação.
Para encomendas de marca própria e de distribuidores, a LEEYEE pode confirmar o aspeto do produto, marca, etiquetas de parâmetros e requisitos de embalagem antes da produção, para que a encomenda entregue corresponda à especificação comercial aprovada.
Envie a tensão do sistema, aplicação AC/DC/sinal, posição de instalação, disposição da cablagem, classificações necessárias e quantidade estimada. A LEEYEE pode ajudar a identificar a família de produtos correta antes do orçamento.
A seleção final e instalação do SPD devem ser verificadas em conformidade com a documentação exata do produto, o design do sistema elétrico, a norma aplicável e os requisitos locais do projeto.
