Este guía de clasificación IP del SPD exterior explica cuándo un dispositivo de protección contra sobretensiones de riel DIN IP20 puede ser instalado dentro de un recinto IP65, cuándo se requiere un recinto separador para el protector contra sobretensiones exterior y qué deben confirmar los compradores de OEM antes de ordenar un ensamblaje completo del SPD exterior.
La mayoría de los SPDs modulares de riel DIN son dispositivos IP20 diseñados para ser instalados dentro de un cuadro de distribución, caja combinadora o armario de control. Un SPD IP20 puede ser utilizado en un proyecto exterior de energía solar, EV, telecomunicaciones, iluminación o seguridad cuando se instala dentro de un recinto exterior correctamente seleccionado.
Utilice un recinto IP65 o superior separado cuando el gabinete existente no tenga espacio protegido adecuado, cuando el SPD deba ser montado cerca del equipo protegido, o cuando el comprador requiera un ensamblaje exterior preconectado. La clasificación final del recinto debe considerarse después de que se completen los pasacables, agujeros no utilizados, sellos de puerta y modificaciones en el campo.
Índice

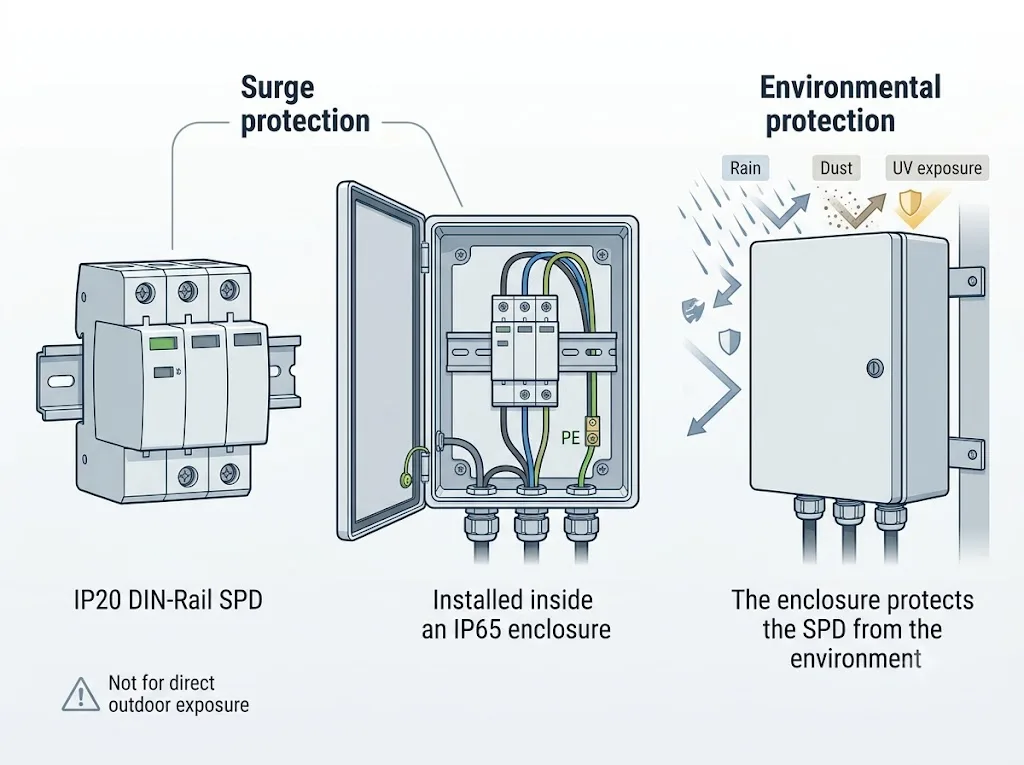

El SPD IP20 y el recinto IP65 no son productos que compitan entre sí
El SPD y la envolvente realizan trabajos diferentes. El SPD limita la sobretensión transitoria. La envolvente protege los componentes eléctricos instalados del contacto, polvo, lluvia e infiltración de agua.
Módulo SPD IP20
- Desvía la corriente de sobretensión y limita la tensión transitoria.
- Generalmente se monta en un riel DIN de 35 mm.
- Comúnmente instalado dentro de un panel o envolvente de equipo.
- IP20 no proporciona una reclamación de ingreso de agua.
- La selección eléctrica aún requiere la confirmación de Uc o Ucpv, In, Imax, Iimp, Up y topología del sistema.
Caja exterior IP65
- Protege el SPD interno, los terminales y los conductores contra el polvo y chorros de agua.
- Puede incluir riel DIN, terminales PE/N, pasacables y una tapa transparente.
- No define el rendimiento eléctrico del SPD.
- Los agujeros, pasacables o sellos incorrectos pueden comprometer la protección de la caja terminada.
Regla del comprador: solicitar dos juegos de especificaciones: el especificación eléctrica del SPD y el especificación de la caja terminada.. La redacción “IP65 SPD” es incompleta a menos que el proveedor confirme si la calificación se aplica al dispositivo desnudo, a un producto sellado de fábrica o a la caja pre-cableada terminada.
Clasificaciones IP del SPD exterior: IP20, IP54, IP65, IP66 e IP67
Una clasificación IP describe la protección de la cubierta contra el acceso, objetos sólidos y agua. No define la capacidad de corriente de sobretensión, el nivel de protección de voltaje, la vida útil UV, la resistencia a la corrosión, la temperatura interna o el control de la condensación.
| Calificación | Significado práctico | Uso típico de SPD | Cautela del comprador |
|---|---|---|---|
| IP20 | Protección básica contra el acceso de dedos y objetos sólidos más grandes, sin protección contra agua declarada. | SPD de riel DIN instalado dentro de un cuadro de distribución, caja combinadora o armario de control. | No exponga directamente a la lluvia, agua de lavado o polvo exterior abierto. |
| IP54 | Ingreso de polvo limitado y protección contra salpicaduras de agua. | Áreas al aire libre protegidas, toldos o ubicaciones con exposición moderada. | La idoneidad depende de la lluvia, la dirección del viento y los requisitos del proyecto. |
| IP65 | Cubierta hermética al polvo con protección contra chorros de agua. | Base común para cajas de distribución expuestas de solar, EV, telecomunicaciones, iluminación y exteriores. | No es una clasificación de inmersión. Confirme las juntas, sellos de puertas y control de condensación. |
| IP66 | Cubierta hermética al polvo con protección más fuerte contra chorros de agua. | Sitios más expuestos, lluvia impulsada por el viento o condiciones de limpieza más severas. | La UV, corrosión y temperatura aún deben confirmarse por separado. |
| IP67 | Cubierta hermética al polvo con protección de inmersión temporal bajo condiciones de prueba especificadas. | Aplicaciones de campo especiales con un riesgo de inmersión temporal realista. | No especifique IP67 automáticamente cuando IP65 o IP66 se correspondan con el entorno real. |
IP65 no significa mejor protección contra sobretensiones.
Un recinto IP65 puede contener un SPD selecto incorrectamente. El rendimiento eléctrico aún depende del voltaje del sistema, el arreglo de aterrizaje, el tipo de SPD, las clasificaciones de corriente y el diseño de conexión.
“Al aire libre” no es un solo entorno.
Un armario de telecomunicaciones sombreado, una caja combinadora PV en el techo, un cargador EV costero y un panel industrial lavable pueden requerir diferentes materiales de recubrimiento y medidas climáticas.
Evalúe la instalación finalizada.
Los sellos de puerta, las entradas, los respiraderos, los terminales, las aberturas no utilizadas y el hardware de montaje deben preservar la protección prevista después de que se complete el ensamblaje.
Define el código IP utilizado para clasificar la protección contra el acceso, objetos sólidos extraños y agua.
Se aplica a un recinto vacío antes de incorporar SPDs, terminales, dispositivos de protección y otros componentes.
Cubre la construcción, características y verificación del ensamblaje de equipos de baja tensión o control terminado.
IP65 no es la misma especificación que NEMA 4X. Los tipos de recintos NEMA pueden incluir requisitos más allá de la entrada de polvo y agua, incluyendo corrosión y heladas externas. Para proyectos en América del Norte, solicite el tipo de recinto NEMA o UL exacto en lugar de convertirlo de un número IP.
¿Necesita su SPD exterior una caja IP65 separada?
Utilice este proceso antes de solicitar una cotización. Previene tanto el costo innecesario de la envoltura como la instalación exterior directa insegura.
Verificar el Armario Existente
¿Hay un tablero de distribución apto para exteriores, una caja combinadora, un armario de cargador o un armario de telecomunicaciones con espacio protegido para riel DIN?
Verificar la Posición de Instalación
¿El SPD permanecerá dentro del volumen protegido o se montará externamente en una pared, poste o marco de equipo?
Verificar el Esquema Eléctrico
Confirme las rutas de conductores cortos, protección de respaldo, acceso seguro a terminales y una conexión PE adecuada antes de fijar el tamaño de la envoltura.
Elegir el Formato de Suministro
Seleccione un SPD para riel DIN, un SPD con una envoltura exterior o un ensamblaje pre-cableado exterior completado.
| Condición de instalación | Enfoque de compra recomendado | ¿Caja SPD separada? |
|---|---|---|
| El gabinete existente IP65 o IP66 tiene espacio protegido para riel DIN y una temperatura interna adecuada. | Instalar un SPD DIN de tipo IP20 correctamente seleccionado dentro del gabinete existente. | Normalmente no |
| El gabinete existente está lleno o requeriría conductores de conexión SPD largos. | Usar un recinto compacto cercano o un conjunto pre-cableado, sujeto a los requisitos de instalación. | A menudo sí |
| El SPD debe montarse fuera del gabinete de equipo en una pared, poste o marco. | Usar un conjunto completo de clasificación exterior con entradas de cable selladas y material de recinto adecuado. | Sí |
| La ubicación está bajo un toldo pero permanece expuesta a la humedad, al polvo o a la lluvia impulsada por el viento. | Evaluar la exposición real. IP54 puede ser adecuado para algunas posiciones protegidas, mientras que IP65 es una línea base común del proyecto. | Dependiente del proyecto |
| Ambiente costero, químico, de lavado, desértico o de temperatura extrema. | Especificar clasificación IP, material del recinto, resistencia a la corrosión, resistencia a UV y control de condensación juntos. | Normalmente sí |
No agregar una caja separada automáticamente. Un segundo recinto puede crear conductores más largos, uniones adicionales y puntos de mantenimiento adicionales. Solo es útil cuando mejora la instalación completa.
Elija el alcance de suministro correcto del SPD exterior
La cotización debe indicar claramente si el comprador está adquiriendo el SPD solo, el SPD con un recinto, o un conjunto preconfigurado completo.
Solo SPD de riel DIN
Para fabricantes de paneles y clientes OEM que ya tienen un gabinete adecuado para exteriores, terminales, riel DIN y entradas de cable.
- El comprador confirma la clasificación del recinto completado.
- LEEYEE suministra el SPD seleccionado para AC, DC o señal.
- Mejor cuando el SPD puede ser conectado con conductores cortos y accesibles.
SPD + Recinto para exteriores
Para clientes que necesitan un SPD y recinto coordinados, pero completarán los pasacables, terminales, protección de respaldo y cableado ellos mismos.
- Confirmar material del recinto, tamaño y clasificación IP objetivo.
- Confirmar quién perfora las aberturas y suministra los pasacables.
- La clasificación final depende de la instalación en campo completada.
Conjunto SPD para exteriores precableado
Para proyectos EPC, distribuidores y fabricantes de equipos que requieren un recinto definido, cableado interno, terminales y entradas de cable.
- El alcance puede incluir protección de respaldo y contactos de alarma remota.
- Las etiquetas, empaques y documentación de OEM pueden confirmarse.
- Los planos y la evidencia de verificación deben coincidir con la configuración suministrada.
Cómo cambia la protección del SPD exterior según el tipo de proyecto
El mismo módulo SPD IP20 puede ser adecuado en un proyecto y no adecuado en otro debido a que el gabinete, la exposición, el voltaje del sistema y el método de mantenimiento son diferentes.
Fotovoltaico solar
Un SPD PV IP20 se instala comúnmente dentro de una caja combinadora clasificada por IP o en el recinto del lado del inversor. Confirme Ucpv, polaridad, capacidad de cortocircuito, pasacables, temperatura interna y acceso para reemplazo.
Carga de Vehículos Eléctricos
La carcasa del cargador puede ya proporcionar protección para exteriores, pero el espacio interno y el enrutamiento de conductores pueden estar restringidos. Un SPD externo requiere un recinto terminado claramente definido.
Gabinetes de Telecomunicaciones
Confirme el suministro de CA o −48 V CC, la temperatura de funcionamiento, el control de condensación, la protección de potencia y señal, el entorno de corrosión y el requisito de alarma remota.
Iluminación Exterior
Los SPD pueden ser instalados dentro de pilares de alimentación, cajas de distribución de iluminación, bases de postes o luminarias. Se debe verificar el volumen interno, los caminos de agua y el acceso para mantenimiento.
CCTV y Seguridad
Proteja los cables de potencia, Ethernet, PoE y señal relevantes. Un SPD de potencia en riel DIN dentro del gabinete no protege automáticamente cada línea de datos exterior.
Tableros de Distribución Exteriores
La carcasa del panel normalmente proporciona la clasificación ambiental. El SPD aún debe coincidir con el sistema de puesta a tierra, la configuración de fase, el punto de instalación y el deber requerido Tipo 1 o Tipo 2.

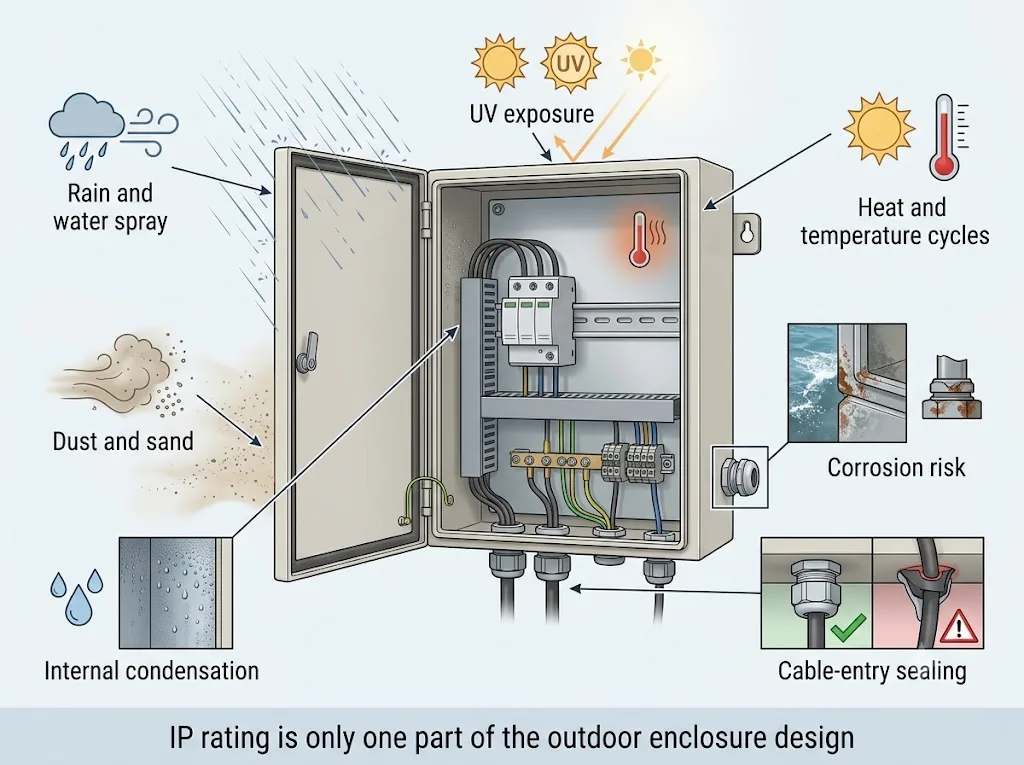

Condiciones exteriores que el recinto del SPD debe controlar
Una alta clasificación IP no garantiza un ensamblaje exterior confiable cuando se ignoran el material de la carcasa, el diseño térmico, la corrosión y la entrada de cables.
La condensación es un problema de diseño separado. Dependiendo de la aplicación, pueden ser necesarios elementos de compensación de presión, membranas climáticas, calentadores o desagües incluso cuando la caja está clasificada IP65.

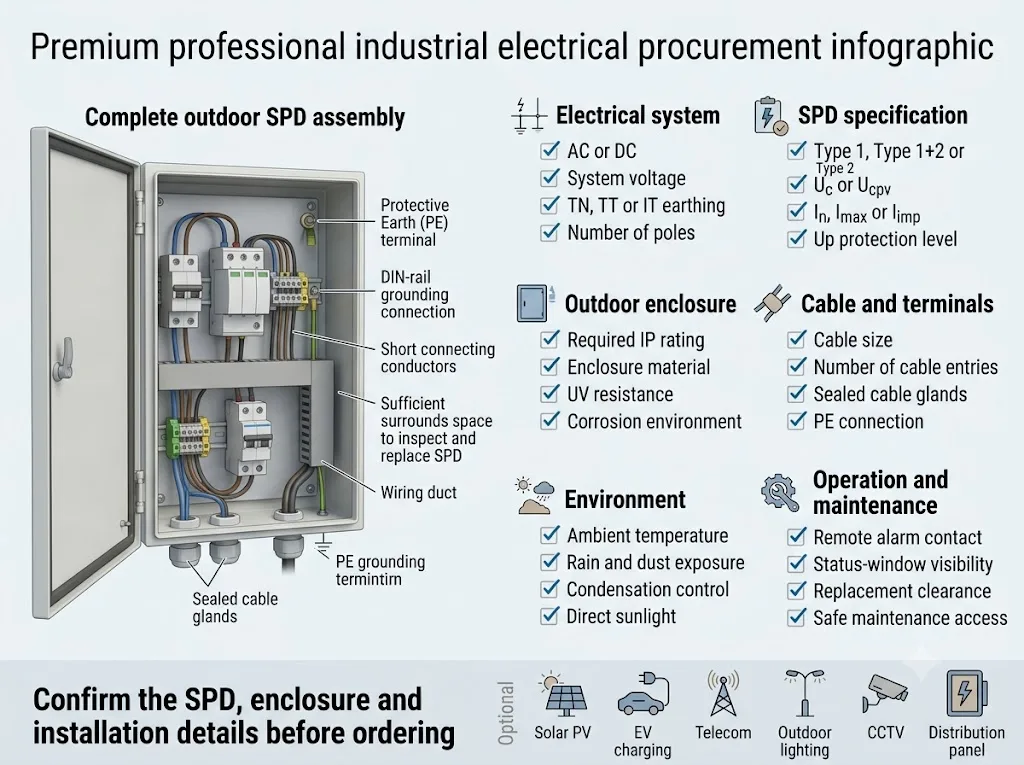

Qué deben confirmar los compradores antes de hacer un pedido
Una solicitud de cotización útil separa la especificación eléctrica SPD, la construcción del recinto y los requisitos de instalación en el campo completados.
Información a enviar para una cotización precisa
Envíe la siguiente información del proyecto en lugar de solicitar solo un “precio de SPD IP65.”
Errores que causan fallos o retrabajo del SPD exterior
Ejemplo de lenguaje de especificación del SPD exterior
Por ejemplo: Suministrar un conjunto completo de protección contra sobretensiones al aire libre para un sistema TN-S de 230/400 V AC. El conjunto incluirá un SPD enchufable de Tipo 2, protección de respaldo adecuada donde sea necesario, terminales de PE y neutro, indicación de estado visual y un contacto de señalización remota. La caja completada proporcionará no menos de protección IP65, utilizará material adecuado para UV e incluirá entradas de cable selladas con suficiente espacio para el enrutamiento de conductores, inspección y reemplazo de cartuchos. El proveedor debe proporcionar la hoja de datos del SPD, dimensiones de la caja, diagrama de cableado, capacidades de terminales y documentos de conformidad aplicables. La evidencia debe distinguir el producto SPD, la caja vacía y el conjunto completado.
Este texto es un ejemplo, no una especificación de proyecto universal. La tensión, el sistema de conexión a tierra, el tipo de SPD, las clasificaciones de corriente, la protección de respaldo y los requisitos de la caja deben confirmarse para el proyecto real.
Preguntas frecuentes sobre la clasificación IP del SPD exterior
¿Se puede instalar un SPD IP20 al aire libre?
Sí, cuando el SPD IP20 se instala dentro de una caja o gabinete de equipo exterior adecuado. No debería estar normalmente expuesto directamente a la lluvia, el polvo, el agua de lavado o el clima abierto.
¿Cada SPD exterior necesita ser IP65?
No. La clasificación requerida depende de la posición de instalación y la exposición. IP65 es una base común para cajas exteriores expuestas, pero algunas posiciones protegidas pueden utilizar otra clasificación y lugares más severos pueden requerir IP66, IP67 o un tipo NEMA específico.
¿Se requiere que el SPD o el armario eléctrico sean IP65?
En muchas aplicaciones de riel DIN, el SPD es IP20 y la caja eléctrica completada proporciona la protección IP65. También existen SPDs al aire libre sellados de fábrica, por lo que los compradores deben confirmar exactamente qué componente tiene la clasificación.
¿Se puede instalar un SPD IP20 dentro de una caja IP65?
Sí. Este es un arreglo común. Confirme que la caja terminada preserve su protección prevista después de la entrada del cable y proporcione suficiente espacio para cableado seguro, control de calor, inspección y reemplazo.
¿Significa IP65 que la caja SPD es a prueba de agua?
IP65 indica una construcción a prueba de polvo y protección contra chorros de agua bajo las condiciones de prueba aplicables. No es una afirmación general para la inmersión, cada orientación de montaje o cada modificación de campo.
¿Es el IP67 siempre mejor que el IP65?
No. Las clasificaciones IP67 abordan condiciones de inmersión temporal, mientras que muchos proyectos eléctricos al aire libre se preocupan más por la lluvia, chorros de agua, exposición a UV, calor, corrosión y acceso para mantenimiento.
¿Necesita una caja combinadora solar un SPD IP65?
Por lo general, la carcasa de la caja combinadora proporciona la clasificación IP para exteriores, mientras que el SPD fotovoltaico interno puede ser IP20. Se puede utilizar un ensamblaje SPD fotovoltaico IP65 separado cuando el SPD está montado fuera de la caja combinadora o cerca de un inversor sin espacio interno adecuado.
¿Cómo afecta la condensación a un recinto SPD exterior?
La humedad puede formarse cuando la temperatura interna cae por debajo del punto de rocío o cuando los cambios de presión mueven aire húmedo a través de pequeñas fugas. La compensación de presión, calefactores, drenaje o membranas climáticas pueden considerarse dependiendo del proyecto.
¿Es IP65 equivalente a NEMA 4X?
No. Las clasificaciones IP y los tipos de caja NEMA están basados en diferentes requisitos y no se deben tratar como intercambiables. NEMA 4X incluye consideraciones adicionales como la resistencia a la corrosión.
¿Qué debería solicitar un comprador de OEM con una caja SPD para exteriores?
Solicite las clasificaciones de SPD, material de la carcasa y clasificación IP, dimensiones, detalles de entrada de cable, capacidades de terminal, protección de respaldo, temperatura de operación, contacto remoto, diagrama de conexiones, etiquetas, evidencia de prueba y procedimiento de reemplazo.
