¿Necesita una línea de sensor protección contra sobretensiones?
Una línea de sensor necesita una verificación de riesgo de sobretensión cuando se ejecuta al aire libre, entre edificios o a larga distancia.
Estas rutas de cable pueden transportar voltaje de sobretensión inducido a un PLC, RTU o gabinete de control. Esto puede suceder incluso cuando la fuente de alimentación principal ya tiene un SPD. [1][2][3]
Opción LEEYEE para líneas de datos RS485 e industriales
El LY10 es la opción LEEYEE publicada actualmente para RS485 y aplicaciones de señal de datos o control industrial.
Protector de sobrepresión de señal de datos LY10 para carriles DIN
Está destinado para RS485, telemetría, comunicación PLC, control remoto y líneas de datos industriales relacionadas. [4]
Confirme la versión de voltaje, la asignación de conductores, la tasa de datos y el método de conexión a tierra antes de realizar el pedido.

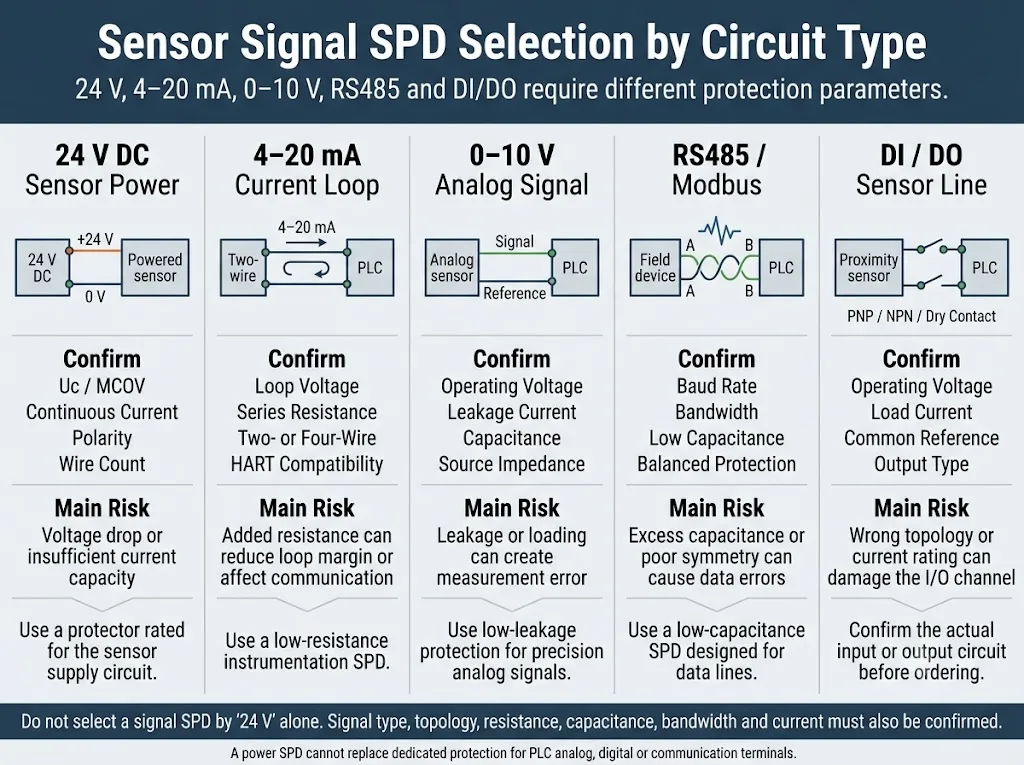

Una línea de 24V, un bucle de 4–20mA y una línea RS485 requieren diferentes verificaciones
El voltaje es solo el primer parámetro. El SPD también debe permitir que la señal normal pase sin causar un error.
| Señal | Uso típico | Confirmar primero | Riesgo principal | Siguiente acción |
|---|---|---|---|---|
| Alimentación del sensor de 24V DC | Fuente de alimentación para sensores de proximidad, transmisores o instrumentos remotos | Uc / MCOV Actual Polaridad | El SPD puede crear una caída de voltaje excesiva o puede no llevar la corriente requerida. | Confirmar si el cable solo lleva alimentación o combina conductores de alimentación y señal. [1][5] |
| 4–20mA o HART | Transmisores de presión, flujo, nivel y proceso | Voltaje de lazo Resistencia HART | Una resistencia adicional puede utilizar parte del voltaje necesario para el transmisor. | Enviar la alimentación del lazo, la hoja de datos del transmisor y los datos de entrada analógica. [5][6] |
| 0–10V AI o AO | Sensores analógicos, actuadores y E/S analógicas de PLC | Fuga Capacitancia Referencia | La fuga o carga eléctrica puede desplazar el valor medido. | Proporcionar el rango de señal, impedancia de origen y error de medición aceptable. [5][6] |
| RS485 o Modbus | Redes PLC, BMS, telemetría y E/S remota | Tasa de baudios Capacitancia Número de hilos | Demasiada capacitancia puede distorsionar la señal de datos y causar errores de comunicación. | Utilice la guía RS485 para la conexión detallada A/B, verificación de blindaje y terminación. [1][4][6] |
| DI o DO | Interruptores de proximidad, contactos secos, alarmas y salidas de transistor | PNP / NPN Corriente de carga Hilo común | El circuito incorrecto puede conectar referencias compartidas o sobrecargar el protector. | Confirme el tipo de entrada/salida, voltaje, corriente y conductor común compartido. [5] |

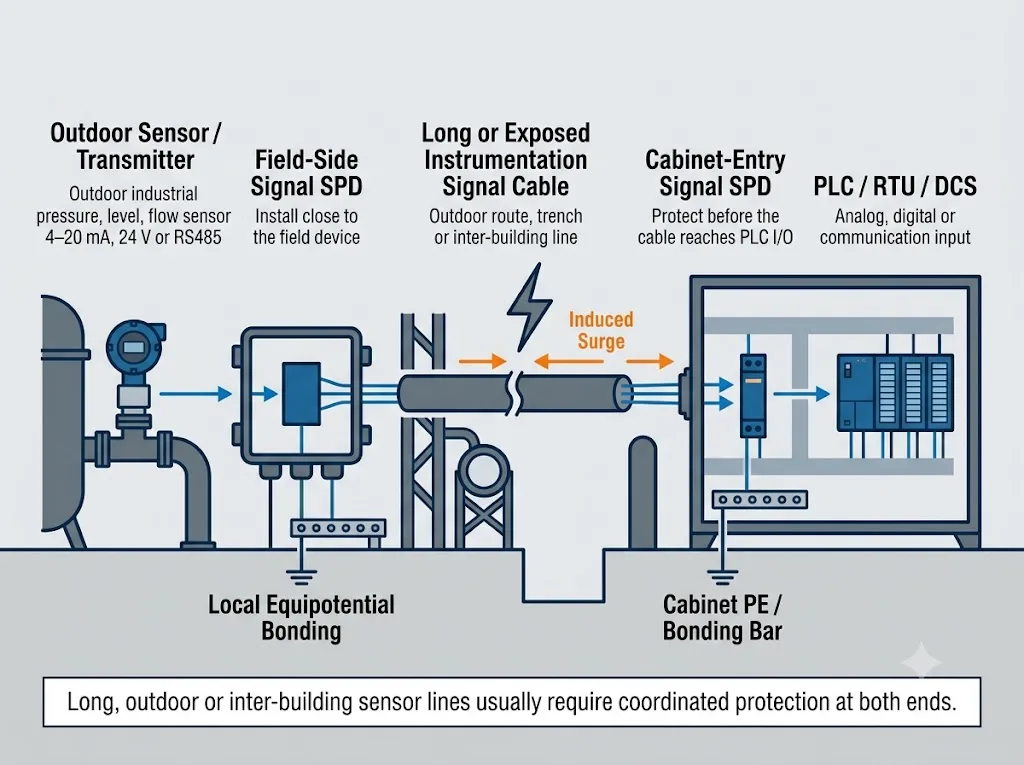

Instale el SPD donde el cable expuesto ingresa a la zona protegida
Proteja primero el extremo del gabinete. Añada protección del lado del campo cuando el dispositivo remoto o la ruta del cable también estén expuestos. [2][3][7]
Protección de entrada al gabinete
Instale el SPD cerca de la entrada del cable o el área de agrupamiento. No lleve un cable de campo largo no protegido junto al PLC. [2][7]
Protección del lado del campo
Añada protección cerca de un transmisor exterior, mástil, tanque, bomba o caja de conexión remota cuando el dispositivo de campo esté expuesto. [2][3]
Protección en ambos extremos
Evalúe ambos extremos cuando el cable atraviese edificios, áreas al aire libre, zonas de protección contra rayos o zonas de conexión a tierra separadas. [2][3][7]
Mantenga corta la conexión de unión del SPD. Un conductor largo añade voltaje inductivo durante un surto. Esto puede aumentar el voltaje que ve el equipo protegido. [6][7]
Cuatro parámetros del SPD que pueden afectar el funcionamiento normal
Estos parámetros explican por qué no se puede seleccionar un protector únicamente por voltaje.
1. Resistencia en serie
Esta es la resistencia adicional que añade el SPD al circuito.
2. Corriente de fuga
Esta es una pequeña corriente que puede fluir a través del SPD durante el funcionamiento normal.
3. Capacitancia y ancho de banda
Estos parámetros muestran qué tan fácilmente una señal de datos cambiante puede pasar a través del protector.
4. Disposición de tierra y blindaje
El SPD necesita un camino de descarga corto al sistema equipotencial local.

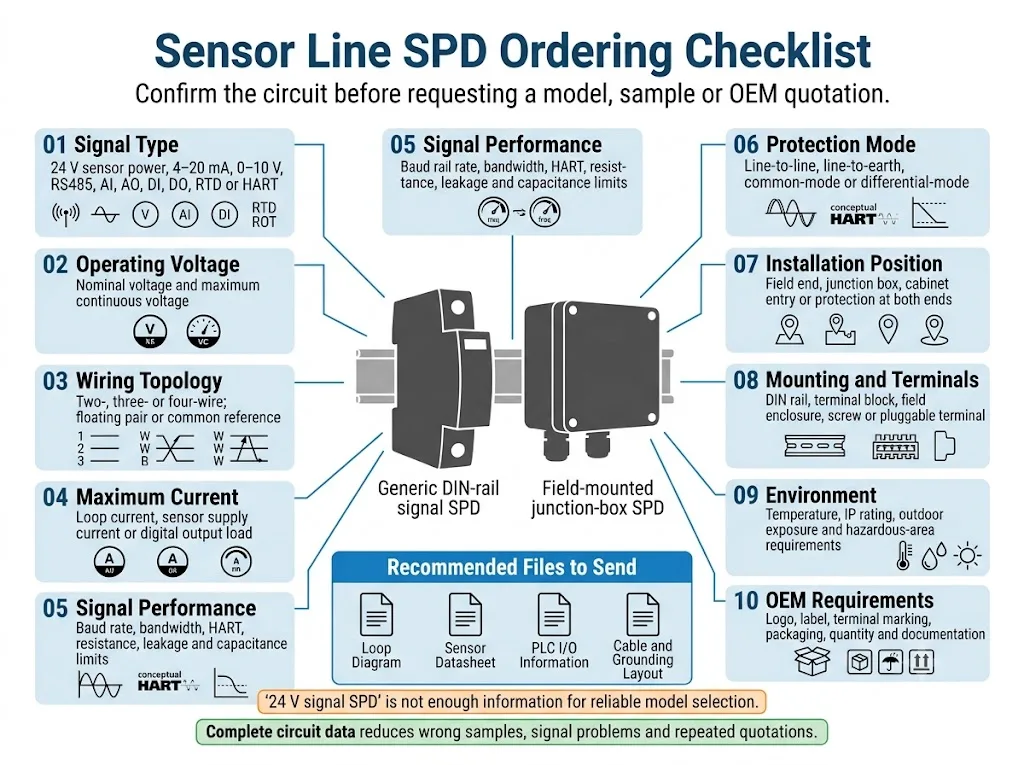

Información requerida antes de la confirmación del modelo, muestra o cotización
Una solicitud que dice solo “SPD de señal de 24V” no es suficiente para una selección confiable.
24V, 4–20mA, HART, 0–10V, RS485, DI, DO u otra señal.
Voltaje nominal y el voltaje continuo más alto.
Circuito de dos, tres o cuatro hilos y asignación de conductores.
Corriente de carga de bucle, suministro de sensor o salida digital.
Tasa de baudios, HART, resistencia, límites de fuga o capacitancia.
Longitud, ruta, exposición exterior y secciones inter-edificios.
Entrada de armario, dispositivo de campo, caja de conexiones o ambos extremos.
Punto de unión local, terminación de apantallamiento y método de referencia.
Temperatura, clasificación IP, necesidades al aire libre y en áreas peligrosas.
Logo, etiqueta, marcas de terminales, cantidad, embalaje y documentos.
¿Quién normalmente especifica o compra SPDs de líneas de sensores?
Fabricantes de armarios de control
Para PLC, RTU, E/S analógica, E/S remota y protección de entrada de cable de campo.
Integradores de sistemas industriales
Para tratamiento de aguas, automatización de fábricas, BMS, telemetría y proyectos de control de procesos.
Compradores de marcas privadas y OEM
Para coincidencia de modelos, marcaje de terminales, etiquetas de marca, embalaje y suministro a granel.
Proyectos de agua y bombas
Para nivel exterior, señales de presión, flujo, interruptor de flotador y estación remota.
Equipos de mantenimiento de fábrica
Para fallos repetidos de sensores, canales inestables de PLC y líneas de instrumentos expuestas.
Distribuidores industriales
Para rangos de señal-SPD en stock que deben cubrir voltajes y tipos de señal claramente definidos.
Envíe el diagrama del bucle—no solo “SPD de señal de 24V”
LEEYEE puede revisar el tipo de señal, voltaje, conteo de cables, corriente, ruta del cable, método de montaje y requisitos del OEM antes de la confirmación del modelo.
Preguntas sobre la protección contra sobretensiones de la línea de sensor
¿Cada sensor exterior necesita un protector contra sobretensiones?
No automáticamente. Verifique la longitud del cable, la exposición al aire libre, las zonas de protección contra rayos, el valor del equipo y la protección existente. La exposición al aire libre es una razón importante para realizar una evaluación de riesgo de sobretensión. [2][3]
¿Deben instalarse los SPD de línea de sensor en ambos extremos?
Evalúe ambos extremos cuando el cable cruza edificios, áreas al aire libre o zonas de unión local separadas. Un cable interno corto dentro de una estructura bien unida puede no necesitar el mismo arreglo. [2][3][7]
¿Puede un SPD proteger tanto la alimentación de 24V como una señal de 4–20mA?
Solo cuando está diseñado para ese circuito combinado exacto. Un par de potencia y un par de señal analógica pueden tener diferentes requisitos de corriente, resistencia, fuga y modo de protección. [5][6]
¿Puede un SPD de señal afectar la medición o la comunicación?
Sí, si se selecciona incorrectamente. La resistencia en serie puede afectar un bucle de corriente. La fuga puede afectar un voltaje analógico. La capacitancia excesiva puede afectar una señal de datos. [5][6]
¿Qué información se requiere para la confirmación del modelo?
Proporcione el tipo de señal, voltaje, número de hilos, corriente, tasa de datos o requisito HART, ruta del cable, posición de instalación, disposición de puesta a tierra y entorno. [1][2]
Fuentes autorizadas utilizadas en esta guía
- [1] IEC 61643-21:2025 — Dispositivos de protección contra sobretensiones de baja tensión conectados a redes de telecomunicaciones y señalización: requisitos de rendimiento y métodos de prueba.
- [2] IEC 61643-22:2015 — Principios de selección, operación, ubicación y coordinación para dispositivos de protección contra sobretensiones en redes de telecomunicaciones y señalización.
- [3] IEC 62305-4:2024 — Protección de sistemas eléctricos y electrónicos dentro de estructuras contra efectos electromagnéticos de rayos.
- [4] Dispositivo de protección contra sobretensiones para señales de datos LEEYEE LY10 — Voltaje publicado, corriente, tasa de transmisión, pérdida de inserción y datos de instalación en riel DIN.
- [5] Phoenix Contact — Fundamentos para la Protección contra Sobretensiones — Circuitos de instrumentación y control, bucles flotantes de 4–20mA, señales binarias y mediciones de resistencia.
- [6] Eaton MTL — Protección contra Rayos y Sobretensiones: Principios Básicos — Operación de SPD de señal, impedancia en serie, fuga, capacitancia y efectos en circuitos de señal normales.
- [7] Eaton MTL — Guía de Puesta a Tierra para Protección contra Sobretensiones — Uniones equipotenciales, pantallas de cable, conexiones a tierra locales e instalaciones de campo a sala de control.
La selección final debe verificarse con respecto a la hoja de datos del sensor, transmisor, PLC o controlador, la evaluación de riesgo de rayos del proyecto y los datos técnicos del SPD seleccionado.
