La protección contra sobretensiones Modbus generalmente significa proteger el circuito de comunicación RS485 utilizado por Modbus RTU. Instale un SPD de línea de señal compatible donde un cable RS485 expuesto entre al PLC, al gateway o a la carcasa del dispositivo de campo. Para enlaces exteriores o entre edificios, evalúe la protección en ambos extremos. Modbus TCP utiliza un SPD de Ethernet en lugar de un SPD RS485.
El verdadero objetivo de protección es el transceptor RS485 dentro del PLC, RTU, medidor de energía, gateway o instrumento de campo remoto, no simplemente los dos conductores en el cable de comunicación.
Esta guía explica dónde entra la energía de sobretensión en un sistema Modbus, dónde deben instalarse los SPDs, si la protección puede afectar la comunicación, y qué deben confirmar los compradores de proyectos u OEM antes de hacer un pedido.
Índice
¿Dónde debe instalarse un protector contra sobretensiones Modbus?
Identifique la interfaz conductora y el límite de zona de protección antes de seleccionar el SPD.
Modbus RTU y RS485 están relacionados, pero no son lo mismo
Modbus define los mensajes intercambiados por dispositivos industriales. RS485 define la interfaz eléctrica utilizada para transmitir esos mensajes en una línea serial equilibrada. Modbus TCP transporta la comunicación Modbus a través de Ethernet y TCP/IP en su lugar. [1] [2]
La palabra “Modbus” por sí sola no es suficiente para la selección de SPD. Primero identifique si el circuito conductor es RS485, Ethernet, alimentación auxiliar u otra interfaz física.
Por qué las largas líneas de comunicación Modbus RS485 están expuestas a sobretensiones
La señalización diferencial RS485 proporciona una útil inmunidad al ruido, pero no hace que el transceptor sea inmune a la tensión inducida por rayos, transitorios de conmutación o diferencias de potencial excesivas entre zonas de aterrizaje.
Rutas de cobre largas
Los cables de comunicación largos proporcionan un mayor camino de acoplamiento para los campos electromagnéticos producidos por relámpagos y conmutaciones.
Equipo exterior
Las estaciones de bombeo, contadores de energía, dispositivos de monitoreo solar y controladores de campo a menudo utilizan rutas de cable expuestas.
Diferentes zonas de aterrizaje
Los armarios o edificios pueden experimentar diferentes potenciales de tierra locales durante eventos de relámpagos o fallos eléctricos.
Motores y cargas conmutadas
Contactores, motores, soldadores e instalaciones de VFD pueden crear perturbaciones alrededor del cableado de comunicación mal separado.
Múltiples caminos de cable
Un PLC o puerta de enlace puede estar conectado a alimentación AC, alimentación 24VDC, RS485, Ethernet y señales de campo al mismo tiempo.
Fallo en el puerto de comunicación
Un transceptor RS485 dañado puede detener la comunicación incluso cuando la CPU del PLC y la fuente de alimentación aún parecen operativas.
El cableado en pares trenzados ayuda a controlar la interferencia normal. La protección contra picos proporciona un camino controlado para la corriente transitoria. La correcta disposición, conexión, aislamiento y terminación siguen siendo necesarias.

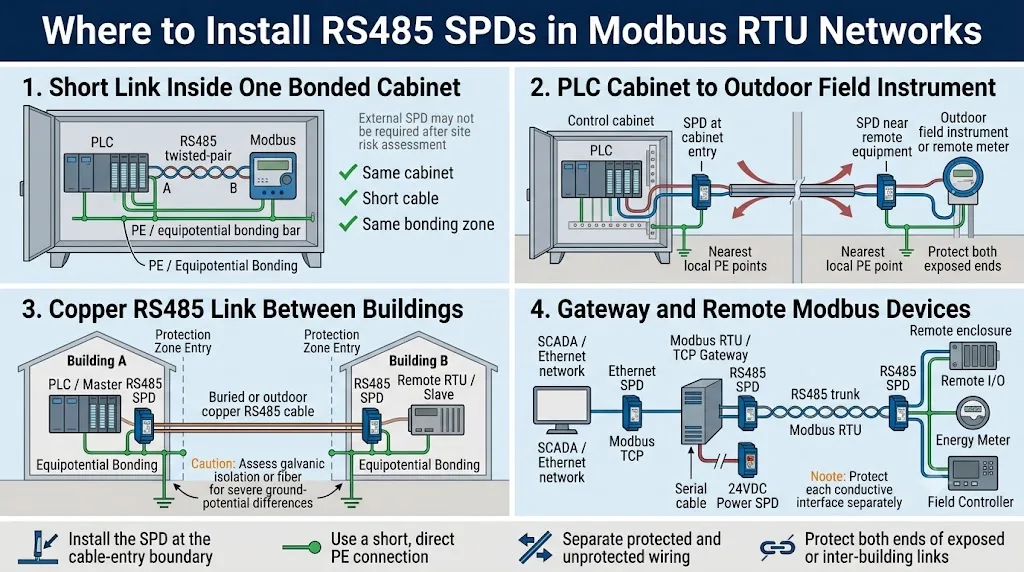

¿Dónde debe instalarse un SPD RS485 en una red Modbus RTU?
Instale el SPD donde un cable de campo expuesto entra en el gabinete, recinto, edificio o zona de protección que contiene el equipo sensible. El cable de campo debe alcanzar el SPD antes de ser dirigido al lado del PLC, puerta de enlace o módulo de comunicación.
| Escenario de red Modbus | Posición recomendada del SPD | ¿Proteger ambos extremos? | Razón de ingeniería |
|---|---|---|---|
| Enlace corto dentro de un gabinete conectado | Un SPD de línea externa separado puede no ser necesario después de la evaluación de riesgos del sitio. | Generalmente no | El cable es corto y permanece dentro de una zona equipotencial. . |
| Del gabinete del PLC a un instrumento interior remoto | En la entrada de cable del gabinete del PLC y cerca del equipo remoto cuando la ruta cruza zonas expuestas. | A menudo apropiado | La línea puede cruzar rutas largas, áreas de potencia o puntos de unión locales separados. |
| Medidor exterior, estación de bombeo o RTU remota | En la entrada del panel de control principal y en la entrada del recinto remoto. | Comúnmente sí | Ambos extremos están conectados a equipos expuestos y a sistemas de puesta a tierra locales. |
| Cable de cobre RS485 entre edificios | En la entrada del cable de cada edificio o zona de protección. | Sí | Las diferencias de potencial a tierra y la exposición a rayos pueden afectar cualquiera de los extremos. |
| Puerta de enlace conectada a un tronco de campo | En la entrada del cable RS485 expuesto junto a la puerta de enlace y en el recinto remoto cuando sea necesario. | Depende de la exposición | El lado RS485 debe ser evaluado de forma independiente de Ethernet y la alimentación. |
Cuando el cable de campo no protegido atraviesa el recinto antes de llegar al SPD, la energía de sobretensión ya ha ingresado al espacio protegido y puede acoplarse al cableado cercano.
¿Cómo deben pasar las líneas Modbus RTU A/B o D0/D1 a través del SPD?
El SPD de señal RS485 se instala normalmente en serie. El cable de campo expuesto se conecta al lado LINE o IN. La salida protegida se conecta al PLC, RTU, medidor, puerta de enlace o controlador de campo.
En la convención de nombres de líneas serie Modbus oficial, D1 corresponde a B/B′ y D0 corresponde a A/A′. Los fabricantes de equipos no siempre utilizan A y B de manera consistente, así que verifique el manual de cada dispositivo y mantenga la continuidad del conductor a través del SPD. [1]
Conecte los conductores RS485 entrantes expuestos a los terminales marcados como LINE, FIELD o IN de acuerdo al diagrama del SPD.
Conecte los terminales OUT o EQUIPMENT protegidos al puerto de comunicación utilizando el cableado más corto posible.
Proteja el par balanceado D0/D1 y confirme cómo se maneja el conductor común en el diseño completo del sistema.
Confirme que el SPD o la combinación de SPD proporciona suficientes canales para ambos pares de transmisión y recepción.
El SPD no reemplaza la terminación de línea ni los resistores de polarización de red.
Para el cableado de terminal a terminal, selección de dos hilos frente a cuatro hilos y parámetros de señal detallados, consulte el Guía de cableado y selección de SPD RS485.
El blindaje del cable, el común de la señal y el PE del SPD no son el mismo conductor
Cada conexión tiene una función diferente. Combinarlas sin un diseño de sistema puede crear fallos de comunicación o un camino de descarga de sobretensión ineficaz.
Blindaje de cable
El blindaje ayuda a controlar el acoplamiento electromagnético alrededor del par de comunicación. Su disposición de conexión debe seguir el equipo y el diseño de EMC del proyecto.
Común de señal
El común proporciona el conductor de referencia asociado con el par balanceado RS485. No es automáticamente lo mismo que PE o el blindaje del cable.
Conductor de SPD PE o de conexión a tierra
Este es el camino de desvío de corriente de sobretensión destinado al sistema de conexión a tierra equipotencial local. Manténgalo corto y directo.
La guía de línea serie Modbus describe el cable blindado y la conexión a tierra de protección de un solo extremo como su base. La conexión final aún depende del armario, edificio, método de aislamiento, entorno EMC e instrucciones del equipo. [1]
Un SPD limita la sobretensión transitoria. El aislamiento galvánico ayuda a gestionar la corriente causada por diferencias de potencial de tierra continuas o temporales. Los enlaces inter-edificios expuestos pueden requerir ambos, o conversión a fibra.
¿Afectará un protector contra sobretensiones RS485 a la comunicación Modbus?
Un SPD de señal correctamente seleccionado no debería perturbar materialmente el enlace Modbus RTU previsto. Un dispositivo incompatible puede añadir capacitancia, resistencia en serie o pérdida de inserción y reducir el margen de señal de una red ya débil.
| Parámetro | Por qué es importante | Síntoma posible | Confirmación del comprador |
|---|---|---|---|
| Tensión máxima de funcionamiento continuo | El SPD debe permanecer inactivo durante la tensión normal más alta presente en el circuito. | Fugas, distorsión, calentamiento o envejecimiento prematuro | Confirmar la tensión real en cada conductor protegido. |
| Nivel de protección de tensión | La tensión residual debe coordinarse con el puerto de comunicación protegido. | El SPD sobrevive, pero el transceptor sigue estando dañado. | Solicitar el modo de prueba, forma de onda, corriente y valor. |
| Capacitancia de línea | La capacitancia excesiva puede ralentizar las transiciones de señal y reducir el margen de transmisión. | Errores de CRC, tiempos de espera o inestabilidad a velocidades de baud más altas. | Solicitar datos de capacitancia bajo condiciones definidas. |
| Resistencia y pérdida de inserción. | La impedancia añadida puede atenuar la señal diferencial. | Rango reducido, nodos remotos inestables o velocidad utilizable más baja. | Confirmar resistencia, pérdida de inserción y tasa de datos. |
| Número de canales protegidos. | Los sistemas de dos hilos y cuatro hilos requieren diferentes disposiciones de canal. | Cableado incorrecto o conductores no protegidos. | Enviar el diagrama del terminal antes de la confirmación del modelo. |
| conexión PE | Un conductor de unión largo o indirecto eleva la tensión transitoria instalada. | Fallo repetido del puerto de comunicación después de sobretensiones. | Confirmar la barra PE local y la posición de montaje. |
La tensión de alimentación del panel de control no equivale automáticamente a la tensión presente en los conductores de comunicación RS485. Confirmar el circuito protegido real y seleccionar la protección de energía y señal por separado.
Síntoma probablemente relacionado con sobretensiones.
El puerto de comunicación falla después de una tormenta, el mismo nodo remoto requiere repetidamente reemplazo o varios dispositivos fallan en el mismo límite del cable.
Síntoma de integridad de señal probable.
Los errores comienzan inmediatamente después de la instalación, empeoran a velocidades de baud más altas o afectan dispositivos cerca del final de un tronco largo.

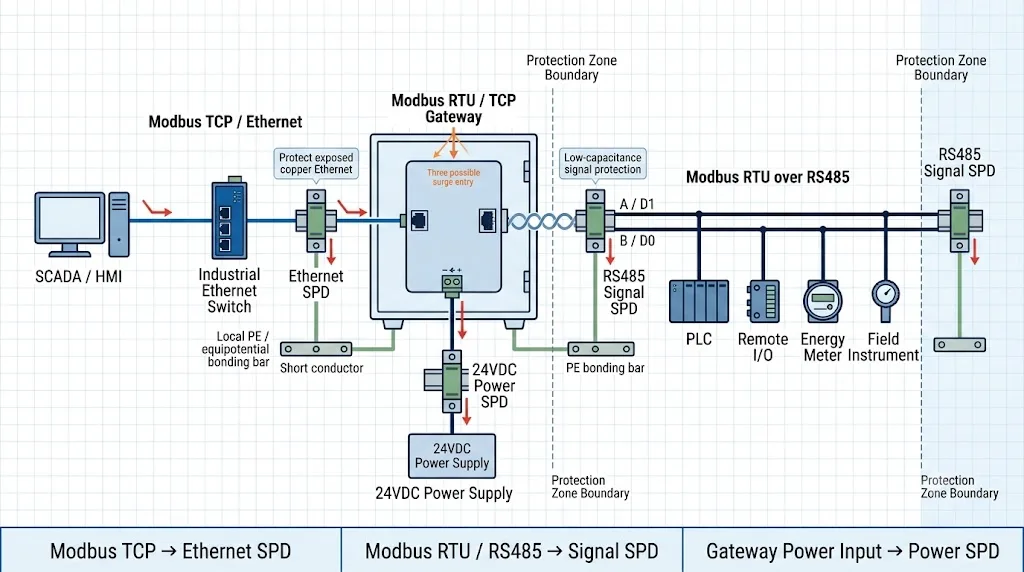

Modbus TCP requiere protección de Ethernet, no un SPD RS485
La comunicación Modbus TCP se lleva a cabo a través de Ethernet TCP/IP. Un SPD RS485 de dos hilos no puede proteger un enlace de Ethernet RJ45. El SPD de Ethernet debe coincidir con la velocidad de la red, el conector, la categoría del cable, el apantallamiento y cualquier potencia que se transporte por el cable. [2]
Lado RS485
Utilice un SPD de línea de señal adecuado para el circuito Modbus RTU, voltaje y condiciones de instalación.
Lado Ethernet
Utilice un SPD de Ethernet o RJ45 adecuado a la velocidad, el cable, el apantallamiento y los requisitos de PoE.
Entrada de potencia del gateway
Evalúe la fuente de 24VDC o AC de forma independiente y utilice el correspondiente SPD de potencia donde sea necesario.
La IEC 61643-21:2025 cubre los SPDs para telecomunicaciones y redes de señalización, incluidas las redes que también pueden proporcionar energía en la misma línea, como PoE. [3]

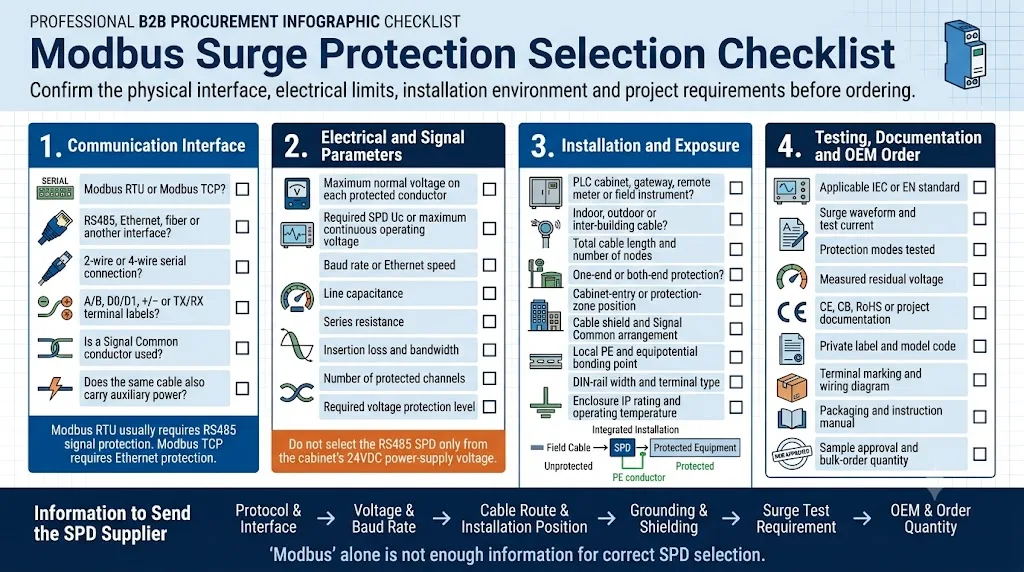

Lista de verificación para la selección de protectores contra sobretensiones Modbus para compradores B2B
Un proveedor no puede seleccionar el SPD correcto solo de “Modbus” o “RS485”. Proporcione la interfaz física, límites eléctricos, ruta del cable, condiciones de puesta a tierra y datos de prueba requeridos antes de aprobar un modelo.
Solicite al proveedor que identifique la forma de onda de prueba, el modo de acoplamiento, el modo de protección y las condiciones de medición de la tensión residual. La norma IEC 61643-21 especifica los requisitos y métodos de prueba para los dispositivos de protección contra sobretensiones (SPD) utilizados en redes de telecomunicaciones y señalización. [3]
Protector contra sobretensiones de señal de datos RS485 LY10
El LY10 es un SPD de señal para riel DIN destinado a circuitos RS485, telemetría, PLC, sensores y comunicación industrial. Se instala en serie antes del equipo protegido.
Considere el modelo LY10 como una opción candidata en lugar de seleccionarlo únicamente basándose en la palabra “Modbus”. Antes de realizar el pedido, confirme la tensión del circuito, la disposición de los conductores, la velocidad de transmisión de datos, el recorrido del cable y las condiciones de puesta a tierra.
Un armario descrito como un "sistema de 24V" no requiere automáticamente un SPD RS485 de 24V. Confirme el voltaje más alto presente en los conductores reales que pasan a través del SPD de señal.
Seis errores comunes en la protección contra sobretensiones Modbus
Los cables RS485, Ethernet y de campo remoto siguen siendo rutas de entrada de sobretensiones conductoras independientes.
La tensión de alimentación del armario no define automáticamente la tensión del circuito de comunicación.
Los enlaces exteriores o entre edificios a menudo requieren protección en ambas entradas de la zona de protección.
Ethernet requiere una protección adaptada a su conector, pares de cables y rendimiento de transmisión.
Un conductor de conexión largo, enrollado o indirecto aumenta la tensión residual instalada.
Los conductores invertidos, las terminaciones deficientes, los ramales largos y una topología incorrecta ya pueden hacer que la red sea inestable.
Preguntas frecuentes sobre la protección contra sobretensiones Modbus
¿Cada red Modbus RTU necesita un SPD RS485?
No. Un enlace interno corto dentro de un gabinete conectado a tierra presenta un riesgo diferente al de un cable largo en exteriores o entre edificios. Evalúe la exposición, las zonas de conexión a tierra, el valor del equipo y la disponibilidad requerida.
¿Debería protegerse un cable Modbus RS485 en ambos extremos?
La protección en ambos extremos se evalúa habitualmente para enlaces exteriores, de larga distancia, entre edificios o con zonas de puesta a tierra separadas. Es posible que un cable interno corto no requiera dos SPD.
¿Puede un SPD para RS485 causar errores CRC o tiempos de espera agotados?
Un SPD inadecuado puede contribuir a errores debido a una capacitancia, resistencia, pérdida por inserción o cableado incorrectos. Compruebe también la polaridad, la terminación, los estubs y la topología.
¿Es D1 lo mismo que A o B?
La guía oficial de línea serie Modbus asigna D1 a B/B′ y D0 a A/A′. Algunos fabricantes utilizan las etiquetas A/B de forma diferente, así que verifique ambos manuales de equipo.
¿Puede un SPD de alimentación de 24 V CC proteger una línea RS485?
No automáticamente. Los SPD de alimentación y los SPD de señal tienen requisitos diferentes de tensión, corriente, capacitancia, transmisión y terminales.
¿Qué protector debe utilizarse para Modbus TCP?
Utilice un SPD de línea de datos Ethernet adaptado a la velocidad de red, el conector, la categoría de cable, el blindaje y cualquier requisito de PoE.
¿Un SPD RS485 reemplaza la resistencia de terminación?
No. El SPD limita la sobretensión transitoria. Los componentes de terminación y polarización gestionan la integridad de la señal y las condiciones de reposo del bus.
¿Qué información debe enviarse antes de realizar el pedido?
Envíe la interfaz, la disposición del cableado, el diagrama de terminales, la tensión del circuito, la velocidad en baudios, la longitud del cable, el recuento de nodos, la posición de instalación, el método de puesta a tierra, los requisitos de ensayo y los detalles del pedido OEM.
Continuar con la selección a nivel de interfaz y gabinete
